1000kVA油浸式输配电变压器结构设计

　　在城乡10kV配网升级、工业园区集中供电、中小型工矿企业生产供电这类场景里，1000kVA容量的输配电变压器是承上启下的核心配电节点，既要承接上级变电站输送的10kV高压电能，完成电压等级转换后输出0.4kV低压电能供给终端用电负载，还要兼顾户外长期运行的防护能力、运维便利性与运行可靠性。这款输配电变压器的三维结构设计，完全围绕户外柱上或台架安装的实际工况展开，没有冗余的装饰性结构，所有外部构件的排布都优先服务于安装、运维与长期稳定运行的需求。

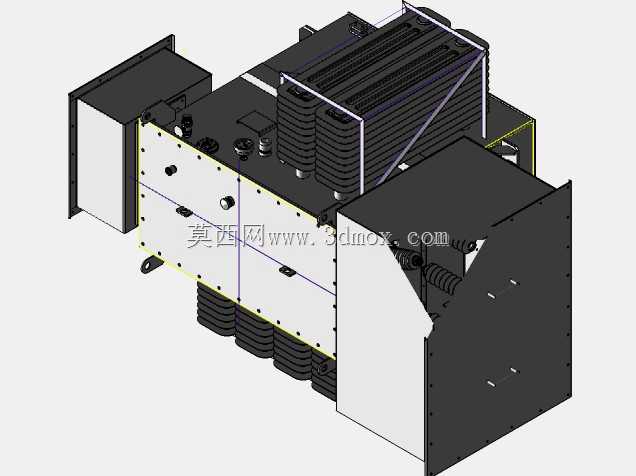

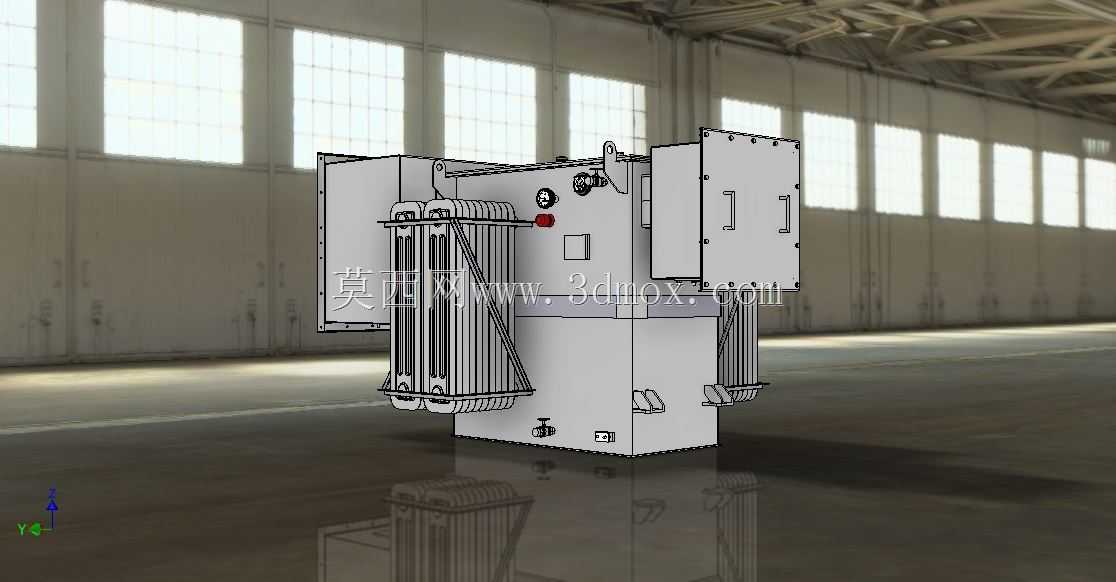

　　从结构布局来看，设备主体采用密封式油箱结构作为核心载体，内部容纳铁芯、绕组组件与绝缘冷却油，油箱侧壁排布的多组片式散热器是热交换的核心结构，设计时充分考虑了自然风冷的散热效率，散热器的片间距、整体散热面积完全匹配1000kVA额定负载下的温升要求，即便在夏季满负荷连续运行时，绕组与油温升也能控制在国标允许的限值内，避免绝缘材料加速老化。油箱顶部的高低压套管采用分侧排布设计，高压侧套管设置在设备一侧，搭配对应的高压进线接线端子与绝缘防护结构，低压侧套管与出线端子排布在另一侧，这种分侧布局能大幅减少现场接线时的高低压安全距离校核工作量，也能避免运维过程中误触高压端的风险，高低压侧的接线端子都预留了足够的接线操作空间，适配不同线径的高压电缆与低压母排连接需求。

　　设备侧面集成的分接开关操作机构、油位观测装置、油温监测点位、放油阀与注油口，都按照运维人员的常规操作习惯排布在站立可及的高度范围，不需要登高或者探身就能完成分接档位调整、油位检查、油温读取、取油样这类常规运维操作，能有效降低户外运维的作业难度与安全风险。油箱顶部设置的吊攀结构，位置经过重心校核，吊装时设备能保持水平姿态，不会出现倾斜导致内部构件移位的问题，适配现场汽车吊的常规吊装作业流程，设备底部的安装固定脚座，孔位尺寸完全匹配行业通用的台架安装、混凝土基础安装的螺栓孔距标准，不需要现场额外打孔改制就能直接完成固定安装，安装底座的承重强度经过校核，能承载设备满油状态下的整体重量，同时预留了一定的抗震余量，适配部分地质条件稍差区域的安装需求。

　　设计过程中，所有外部构件的突出尺寸都做了严格控制，高压侧的外接防护箱体、散热器的外沿、低压侧的接线防护结构，都没有超出安装底座的边界范围过多，能有效减少户外安装时的占地空间，也能避免运输过程中突出构件被磕碰损坏。油箱的密封结构采用多层耐油密封胶条搭配螺栓紧固的设计，所有法兰连接面的平面度都做了公差控制，能长期耐受户外紫外线、温差变化、雨水侵蚀带来的密封老化问题，减少渗漏油的故障概率。高低压侧的外置接线箱都做了防雨防尘结构设计，箱门的密封胶条、向下倾斜的通风散热孔，既能保证接线端子区域的通风散热，也能防止雨水、灰尘进入箱内造成接线端子氧化、绝缘降低的问题。

　　从三维建模的细节来看，所有构件的装配关系都完全还原实际生产的装配逻辑，散热器与油箱的连接法兰、套管与油箱顶盖的密封结构、分接开关的操作连杆、吊攀与油箱的焊接位置，都和实际生产工艺保持一致，没有出现结构干涉、装配逻辑错误的问题，不管是用于配网设计阶段的设备占位建模、安装场景的碰撞校核，还是用于变压器生产环节的结构工艺验证，都能直接复用相关结构尺寸，不需要再做大量的结构修正。设备的整体外形尺寸充分考虑了公路运输的限界要求，整体宽度、高度都符合常规货运车辆的装载尺寸标准，不需要拆解就能完成整体运输，能减少现场安装的二次装配工作量，缩短现场施工的周期。
