25kVA单相柱上配电变压器结构设计

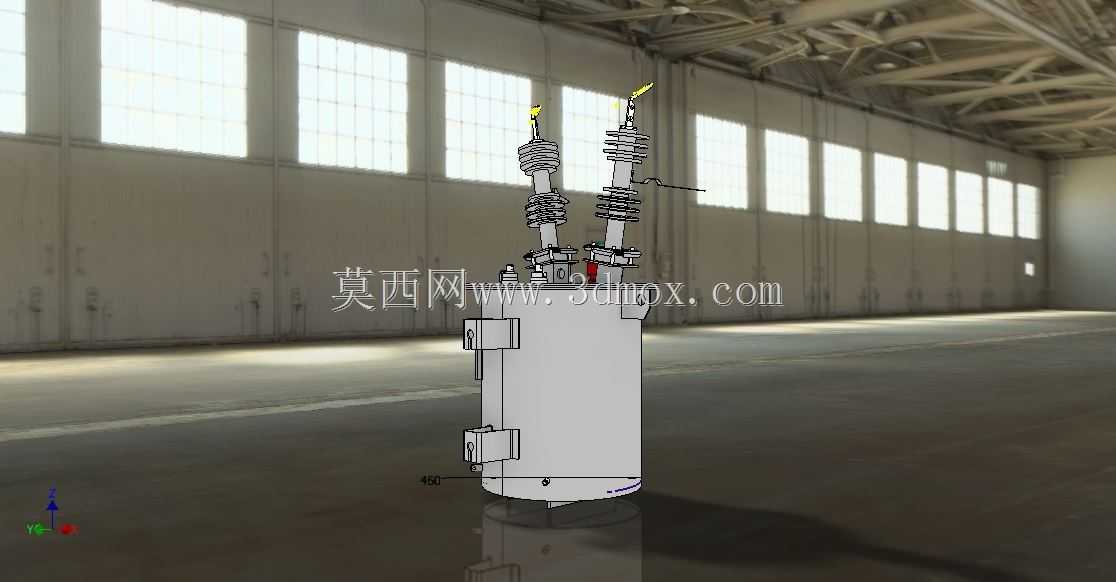

　　在城乡10kV及以下电压等级的低压配电网络中，这类单相柱上式变压器是末端供电的核心设备，尤其适配居民分散聚居区、乡村零散供电点、小型农业生产配套供电、偏远台区单相负荷集中的场景，相比三相变压器在小容量单相供电场景下，空载损耗更低，台区布设的灵活性更强，能有效缩短低压供电半径，减少线路末端的电压压降问题。从结构设计来看，该模型还原的是油浸式自冷单相变压器的完整外部结构，整体采用立式圆柱形油箱设计，这种结构的优势在于油箱受力均匀，内部绝缘油的自然对流路径顺畅，无需额外加装强冷装置即可满足25kVA容量下的散热需求，油箱外壳采用焊接密封结构，侧壁预留的两组安装支耳是核心安装定位结构，支耳上的安装孔位间距、

　　孔径参数完全适配常规10kV柱上变的横担安装标准，现场安装时可直接通过U型抱箍将设备固定在水泥电杆的横担支架上，安装后设备重心与电杆轴线的偏移量控制在合理范围内，避免长期运行后支架受力变形。油箱顶部的高低压套管采用分层绝缘结构，高压侧两个带防雨帽的出线套管高度更高，绝缘爬距满足户外污秽地区的运行要求，套管根部的密封结构采用多层耐油橡胶垫压紧，杜绝雨水渗入油箱内部导致绝缘性能下降；低压侧出线端子位置更低，接线操作空间充足，端子处预留的接线板可适配不同线径的低压出线电缆，无需额外加工过渡连接件。油箱下部的放油阀位置经过优化，距离油箱底部预留足够操作空间，现场运维时可直接在地面操作接取废油，无需登高拆卸额外部件；

　　油箱顶部的油位指示结构集成在套管附近，运维人员在杆下即可通过观察窗判断内部绝缘油的液位高度，及时发现渗漏油隐患。设计过程中，首先根据25kVA单相变压器的容量参数，核算铁芯与绕组的外形尺寸，以此确定圆柱形油箱的内径与高度，油箱壁厚按照户外运行的抗锈蚀、抗机械冲击要求选取，同时兼顾焊接工艺的可行性，避免壁厚过薄导致焊接变形，壁厚过厚增加设备整体重量。安装边界方面，设备整体高度控制在常规柱上变的运输限界内，卧式运输时无需拆解顶部套管即可满足普通货运车辆的装载要求，吊装时顶部预留的吊点位置经过重心核算，起吊过程中设备保持垂直状态，不会出现倾斜磕碰套管的问题；设备带电部分与电杆、

　　横担等接地构件的安全距离满足10kV户外配电装置的安全规范要求，安装后无需额外加装绝缘挡板即可满足安全运行距离。这类设备在实际运行中，承担着将10kV高压配电电压转换为220V民用单相电压的作用，对于负荷密度较低的供电区域，采用这种小容量单相变压器多点布设的方式，相比大容量三相变压器长距离低压供电，能有效降低低压线路的线损，同时当单台设备故障时，停电影响范围更小，运维抢修的复杂度更低。模型还原的外部结构细节，可用于配电台区布设的三维仿真、安装施工方案模拟、新入职运维人员的结构培训场景，结构上的每一处凸起、开孔、支耳位置都对应实际生产与安装的工艺要求，比如油箱侧壁的散热筋（若有）的排布方向顺着空气自然对流的方向，强化自然散热效果，顶部的压力释放装置位置避开出线套管方向，避免故障喷油时污染套管绝缘表面。在做配套的台架设计时，可直接提取模型的安装孔位坐标、设备重心位置、整体重量参数，来核算横担的型材规格、抱箍的紧固力矩，确保台架在极端大风、覆冰工况下的结构强度，不会出现设备倾斜、掉落的安全隐患。
