带检测工位的皮带式物料输送设备结构

　　这款带检测工位的皮带输送设备，主要面向生产车间内的连续物料转运场景，可衔接前后段加工、检测、分拣工序，在食品加工、电子元器件组装、日化产品包装等产线中都能适配使用，尤其适合需要在输送过程中完成非接触式检测的工位布局。设备整体采用铝型材搭配不锈钢钣金搭建主体机架，底部配置可调节脚杯，能够适应车间地面存在3-15mm高度差的安装环境，安装时无需额外预埋固定螺栓，仅需调整四个支脚的高度即可保证机架水平，避免皮带运行过程中出现跑偏、物料偏移的问题。

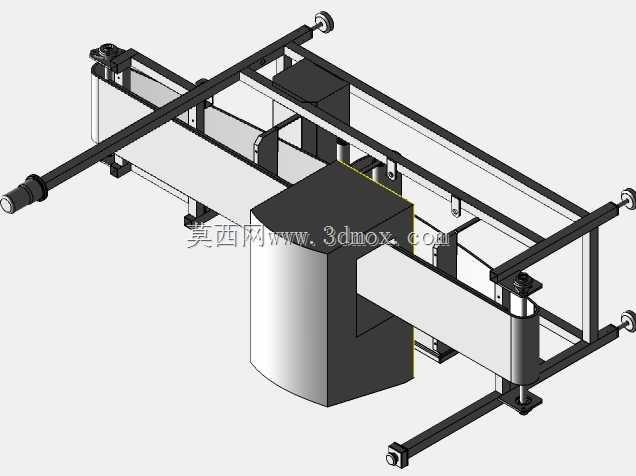

　　设备中部集成了框式检测工位，预留了检测元件的安装空间，可根据实际生产需求加装金属检测、视觉识别、重量复检等模块，物料随皮带经过检测区域时，设备可同步完成信号采集，无需额外增设独立的检测输送段，能够有效压缩产线的整体占地长度。输送段采用平皮带传动结构，主动轮端配套减速驱动单元，驱动电机安装在机架下部的侧置安装位，通过链传动带动主动辊转动，传动结构做了护罩封闭处理，避免生产过程中物料碎屑、灰尘落入传动部位造成卡滞，日常维护时仅需拆卸护罩即可完成张紧度调整、润滑保养等操作。

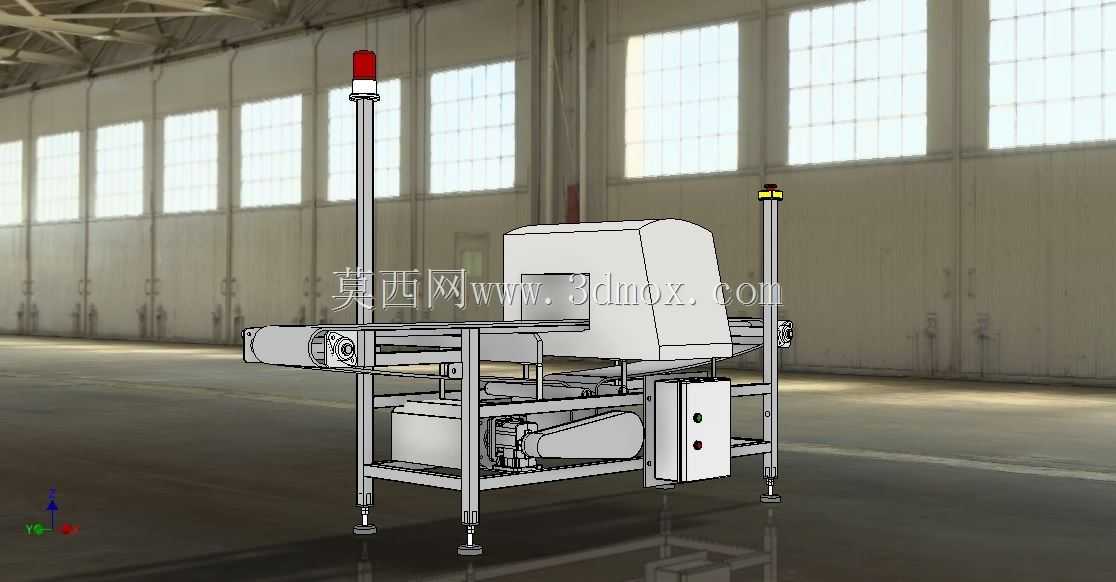

　　机架一侧设置了独立的电控箱，箱体上集成了启动、停止、急停操作按钮，电控箱内部预留了PLC、继电器等电气元件的安装导轨，可直接对接产线的总控系统，实现输送速度、启停逻辑的联动控制。机架的立柱位置安装了三色警示灯，可实时反馈设备的运行、故障、待机状态，当检测工位识别到不合格物料时，警示灯可触发声光提示，提醒现场操作人员及时处理异常。设备的两端辊筒都配置了皮带张紧调节结构，调整时仅需拧动端部的调节螺栓即可改变辊筒的轴向位置，快速修正皮带的跑偏问题，无需拆解机架主体结构。

　　从安装边界来看，设备整体长度适配常规车间的工位间距，宽度方向预留了侧边安装附件的空间，可根据需求加装侧边导向条、物料拨杆、不合格品剔除机构等扩展部件，支脚的调节行程能够满足不同高度的产线对接需求，可与前段加工设备的出料口、后段分拣设备的进料口实现平顺衔接，避免物料转运过程中出现卡滞、掉落的问题。皮带的运行速度可通过更换传动链轮或者调整驱动电机的转速实现调节，能够适配不同节拍的产线需求，低速状态下可满足人工辅助上料的操作节奏，高速状态下可匹配自动化产线的连续转运需求。

　　在结构设计过程中，优先考虑了设备的易维护性与通用性，所有的型材连接都采用标准紧固件，没有定制特殊的异形连接结构，后期更换易损件时可直接采购标准件替换，降低运维成本。检测工位的框式结构做了圆角处理，避免操作人员经过时发生磕碰，机架的所有外露金属端面都做了钝化处理，没有尖锐毛刺，符合车间生产的安全要求。皮带下方设置了承托板，避免输送较重物料时皮带出现下凹变形，保证物料经过检测区域时位置稳定，确保检测结果的准确性。设备的整体重心位于机架中心位置，即使在高速运行状态下也不会出现明显晃动，无需额外增加配重块即可保证运行稳定性。
