不锈钢卧式管壳式换热交换设备结构

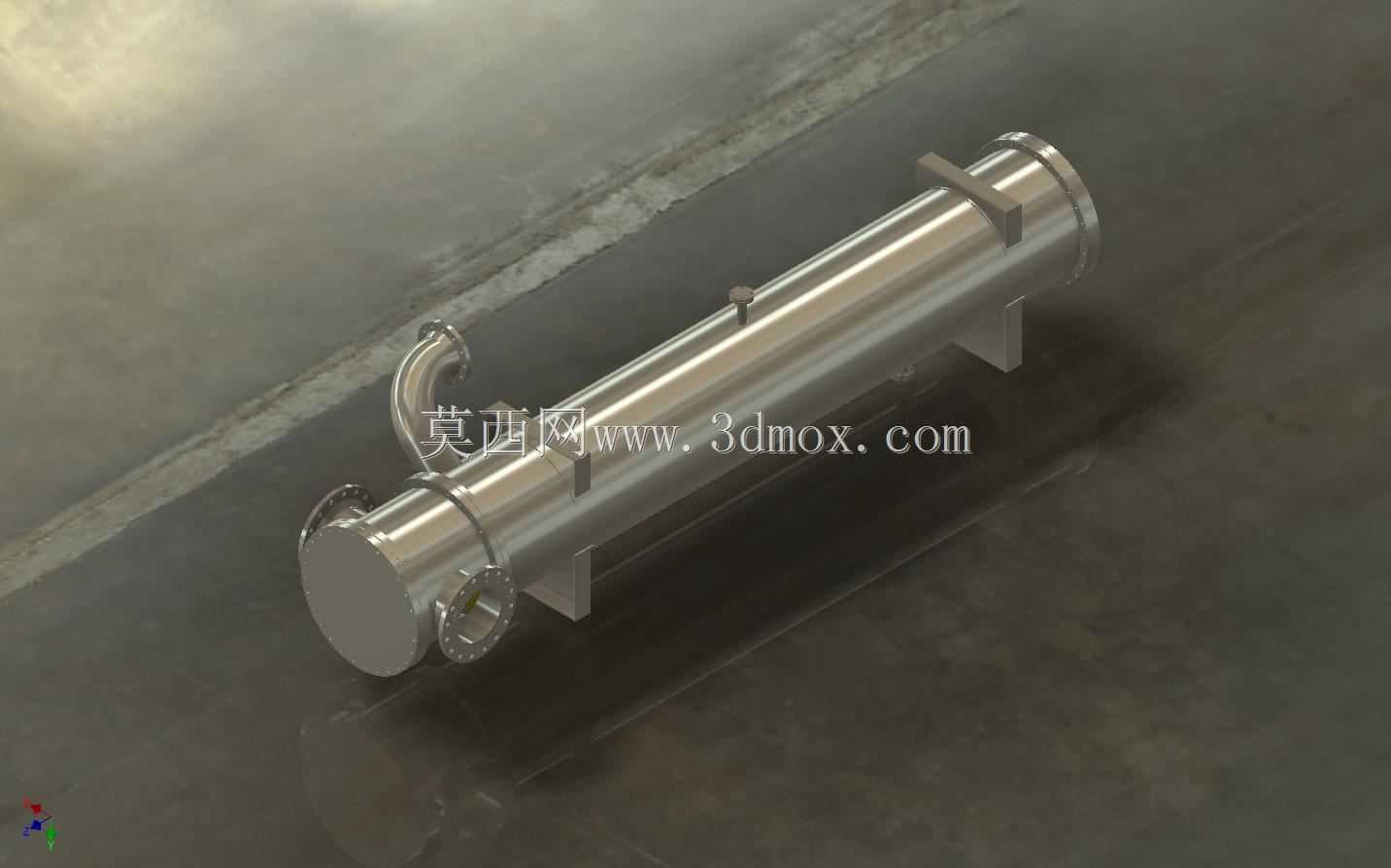

　　这款卧式管壳式换热设备的三维结构，是针对化工、食品加工、暖通制冷等行业的流体换热工况搭建的，日常生产里，这类设备主要承担两种不同温度流体之间的热量传递任务，既可以用来给工艺流体降温，也能实现冷介质的预热升温，在乳品杀菌、化工溶剂冷凝、厂区供暖换热、液压系统油液冷却等场景都有广泛适配。从结构设计逻辑来看，整体采用卧式长筒布局，相比立式结构能有效降低设备安装后的整体重心，减少厂房竖向空间占用，同时卧式布置也能让壳程流体的流动分布更均匀，避免立式结构下流体重力分布不均带来的换热效率偏差。筒体主体采用不锈钢材质打造，适配有洁净要求的食品、医药类工况，也能耐受弱腐蚀类化工介质的长期冲刷，筒体两端采用法兰端盖密封结构，

　　端盖通过螺栓与筒体法兰紧固，既保证了承压状态下的密封可靠性，也方便后期检修时抽出内部管束做清理、更换，不需要整体拆解设备管路。筒体侧面设置了不同口径的介质接管，其中弯管结构的接管与筒体切线方向衔接，能引导壳程流体进入筒体后形成更平缓的流态，减少流体直接冲击管束造成的振动与冲蚀，接管端部同样采用法兰连接形式，和现场工艺管路的对接标准匹配，不需要额外做转接结构。筒体下方设置了两个鞍式支撑支座，支座的安装间距经过受力核算，既避开了筒体的应力集中区域，也能保证设备充液后的承重稳定性，支座上预留的安装孔位可以直接和厂区基础的预埋螺栓固定，安装时需要注意找正水平度，避免筒体倾斜造成内部管束偏心，影响换热效果甚至产生局部积液。

　　设备顶部设置了两个小型的固定吊耳结构，方便设备进场安装时的吊装作业，吊耳的焊接位置经过受力校核，能承受设备满液状态下的整体重量，吊装时不会出现筒体变形问题。从建模细节来看，内部管束的排布采用正三角形布管方式，在相同筒径下能获得更大的换热面积，管程与壳程的流体通道完全隔离，两种介质不会发生串混，筒体内壁还设置了折流板结构（从外部支撑与接管位置可对应内部折流板的排布间距），能引导壳程流体在筒体内呈折线流动，延长流体的换热路径，提升整体换热效率，同时折流板也能对内部换热管起到支撑作用，避免长换热管在流体冲击下产生振动变形。设计过程中需要重点把控几个边界尺寸：首先是设备的整体长度与筒径比例，长径比控制在合理区间，既保证足够的换热行程，

　　也避免过长筒体带来的加工、运输难度；其次是鞍座的安装跨距，要保证筒体的挠度在允许范围内，避免长期运行后筒体弯曲变形；另外接管的伸出长度与法兰端面的位置，要预留足够的管路安装操作空间，方便现场螺栓紧固与阀门安装。这类设备在选型建模时，还要考虑不同工况下的热膨胀补偿，不过这款小口径不锈钢换热设备因为长度较短，依靠筒体自身的形变就能吸收热胀冷缩的位移量，不需要额外设置膨胀节结构，简化了整体结构也降低了泄漏风险。实际应用中，这类不锈钢材质的换热设备尤其适合对卫生等级有要求的工况，比如食品行业的物料加热冷却，不锈钢内壁光滑不容易结垢，清理也更方便，不会对物料造成污染；在化工领域的弱腐蚀介质工况下，不锈钢材质的耐蚀性也能延长设备的使用寿命，减少停机维护的频次。建模时所有的法兰尺寸、接管口径、支座位置都参考了行业通用的安装标准，导入装配场景后可以直接对接管路模型，不需要额外调整安装接口，能直接用于厂区管路布局设计、设备安装模拟、换热系统的整体方案演示，也能作为同类型换热设备结构设计的参考模板，帮助设计人员快速完成方案迭代，减少重复建模的工作量。
