脚手架系统配套楔形连接锁紧构件

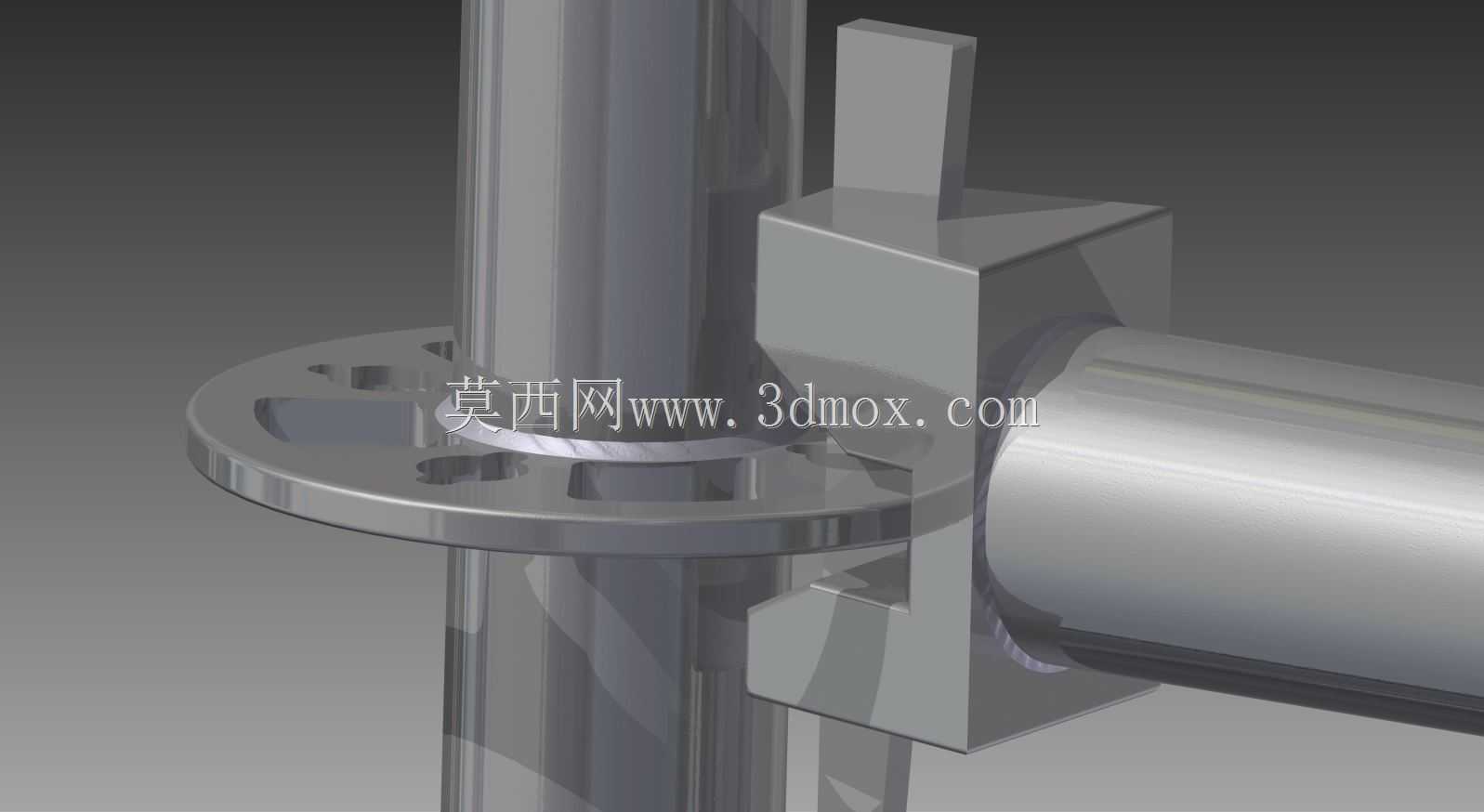

　　在房建、市政路桥、大型场馆的现场支撑体系搭建作业中，盘扣式、碗扣式脚手架的节点锁紧可靠性，直接决定了整架的抗滑、抗扭承载能力，楔形头作为这类脚手架系统里的核心锁紧传力构件，是整架节点实现无螺栓快速锁止的关键零件。日常现场搭设时，工人将横杆端的插头对准立杆上的连接盘插孔插入后，敲击楔形头的外露端，就能依靠楔面的自锁效应，把横杆与立杆牢牢压合为整体，不需要额外配备螺栓、销钉等零散紧固件，大幅压缩架体搭设的人工耗时，也能避免零散小零件在高空作业时遗落引发的安全隐患。从结构受力逻辑来看，楔形头的楔面斜度是设计阶段的核心管控参数，斜度过大时，锁止后受架体振动、荷载冲击容易出现松脱退楔，直接导致节点锁紧力失效；

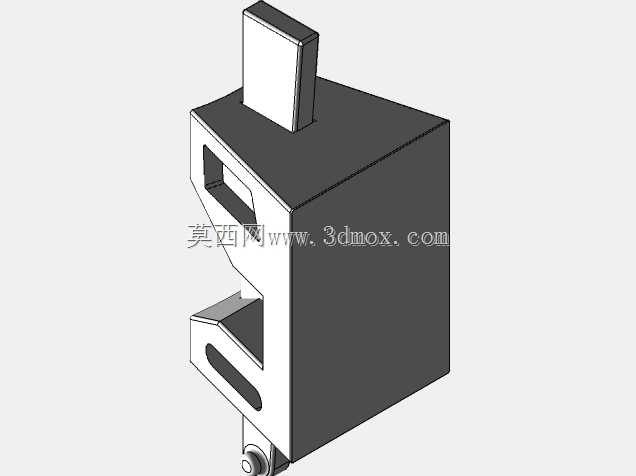

　　斜度过小则会大幅提升敲击锁止的操作难度，工人现场搭设时很难将构件打紧到位，甚至会出现楔面咬死无法拆卸的问题，直接影响架体的周转效率。设计时需要结合常用脚手架钢管的壁厚、连接盘的材质硬度，匹配对应的楔面角度，保证锁止后楔面与连接盘插孔壁、横杆插头接触面的压应力处于材料许用范围内，同时兼顾敲击锁止与拆卸敲松的操作便利性。楔形头的外形采用变截面楔状结构，大端设置有敲击受力的加厚台，避免反复敲击作业时端部出现墩粗变形，影响后续周转使用；小端做了圆弧导向过渡，现场搭设时不需要完全对准插孔，顺着导向段就能顺利插入锁止位置，降低高空作业时的对位操作难度。构件的整体厚度需要匹配对应型号脚手架连接盘的插孔间隙，间隙过大会导致锁止后横杆存在旷量，

　　整架搭设完成后整体晃动感明显，节点抗扭承载力达不到设计要求；间隙过小则会出现插装卡滞，遇到构件表面轻微锈蚀、沾附水泥砂浆的情况就无法顺利插入，影响现场搭设进度。从安装边界来看，楔形头的长度需要保证锁止到位后，大端外露长度满足现场检查的直观判定要求，工人不需要借助量具，通过观察外露段长度就能判断是否打紧到位，同时外露长度也不能过长，避免搭设作业时突出的构件刮扯工人安全绳、工装，或是在架体上堆放物料时造成磕碰卡滞。构件的侧面设置有防滑齿结构，锁止后齿面会嵌入连接盘与横杆插头的接触面，进一步提升节点的抗滑承载力，即使架体承受施工动荷载、遇到大风天气产生振动，也不会出现楔块退松的问题。考虑到施工现场的复杂使用环境，

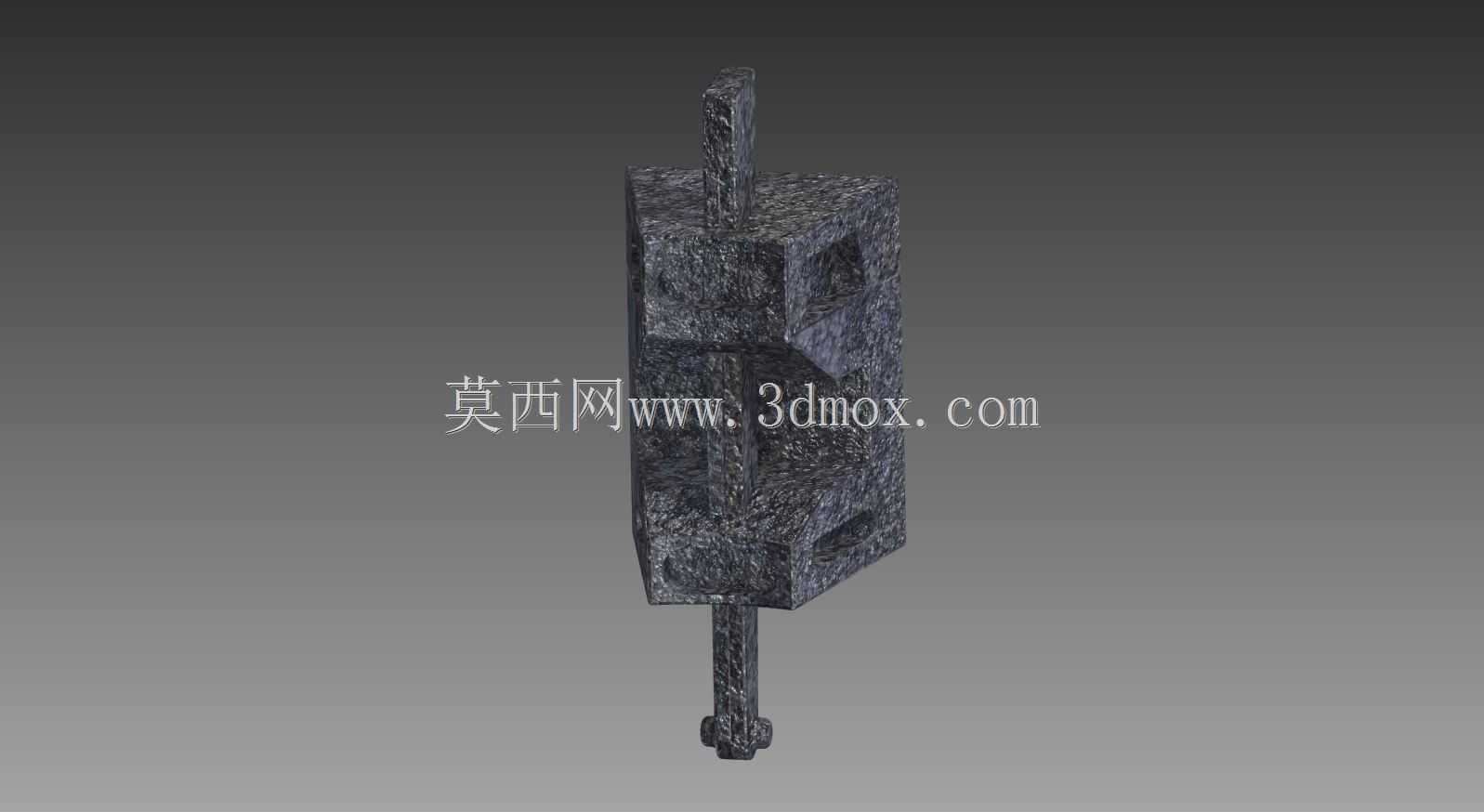

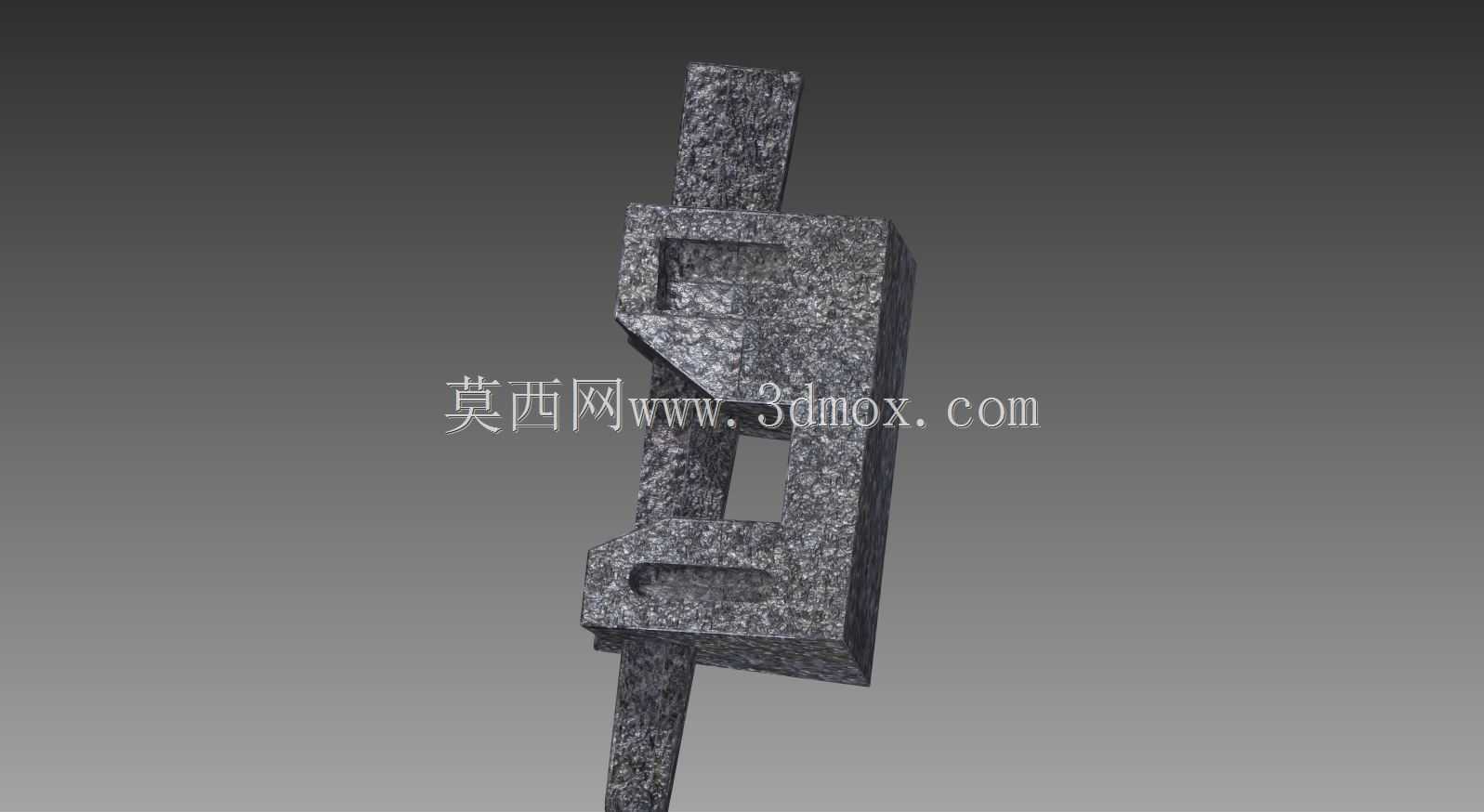

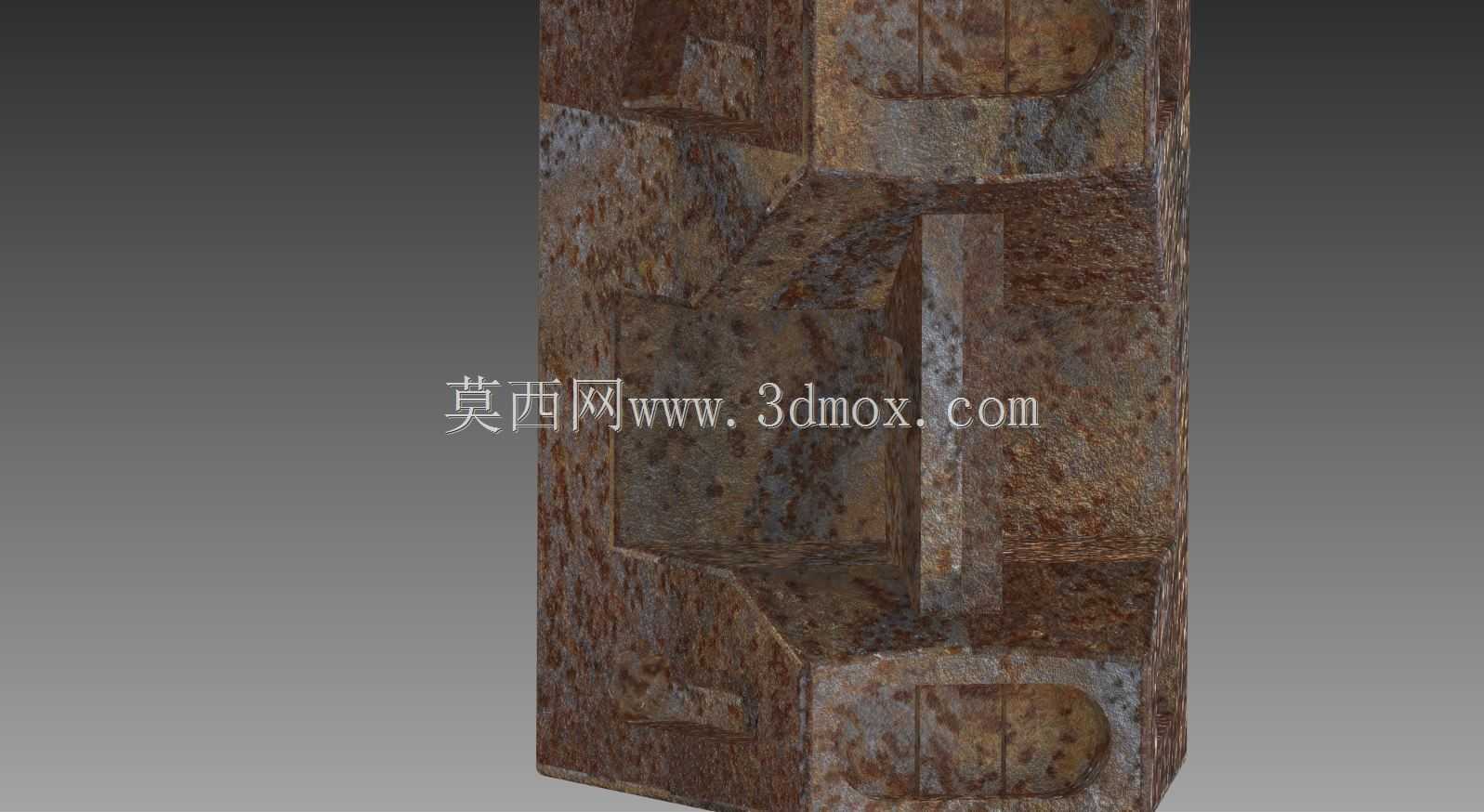

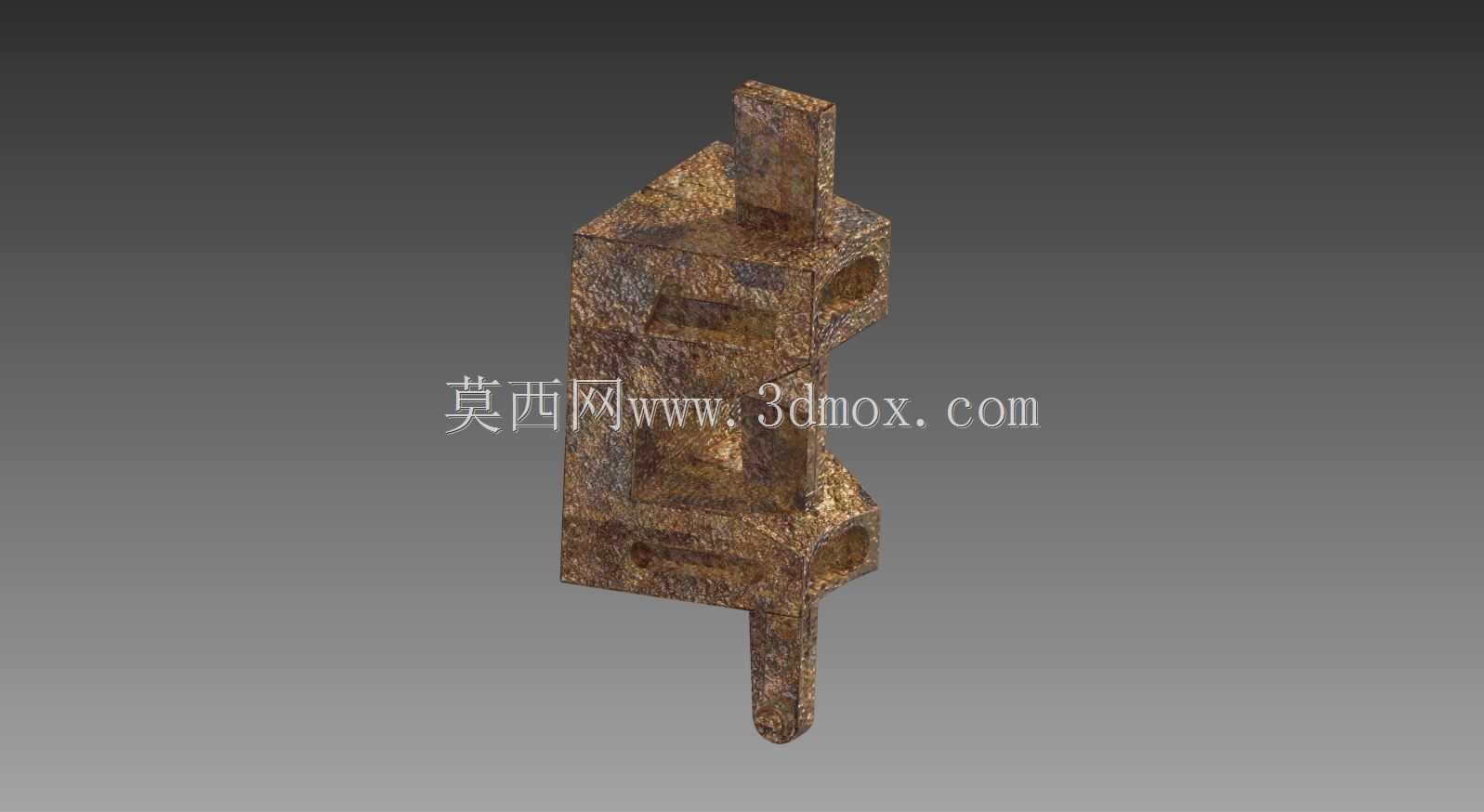

　　楔形头的材质一般选用高强度碳素结构钢，表面做防锈处理，能够适应露天堆放、雨淋日晒的周转使用场景，反复拆装敲击也不会出现断裂、过度变形的问题。在实际架体受力过程中，楔形头不仅要传递横杆的竖向荷载，还要承受节点处的水平剪力与扭转力，因此楔面的平面度公差需要严格管控，避免局部接触导致应力集中，长期受载后出现楔面压溃变形，导致节点锁紧力下降。不同规格的脚手架系统对应的楔形头尺寸存在差异，设计时需要匹配对应架体的立杆直径、连接盘厚度、横杆插头尺寸，保证构件的互换性，同一型号架体的楔形头可以通用替换，避免现场搭设时出现零件不匹配的问题。在三维建模过程中，需要重点还原楔面的角度参数、端部敲击台的加厚结构、侧面防滑齿的排布形式，同时还原构件表面的锻造纹理与使用过程中产生的锈蚀质感，保证模型与实际工程使用的构件外形、尺寸完全一致，能够直接用于脚手架节点的受力仿真分析、施工方案的可视化交底，也可以作为脚手架配套配件生产的设计参考依据，帮助设计人员快速完成架体节点的装配校验，提前排查构件干涉、尺寸不匹配的设计问题。
