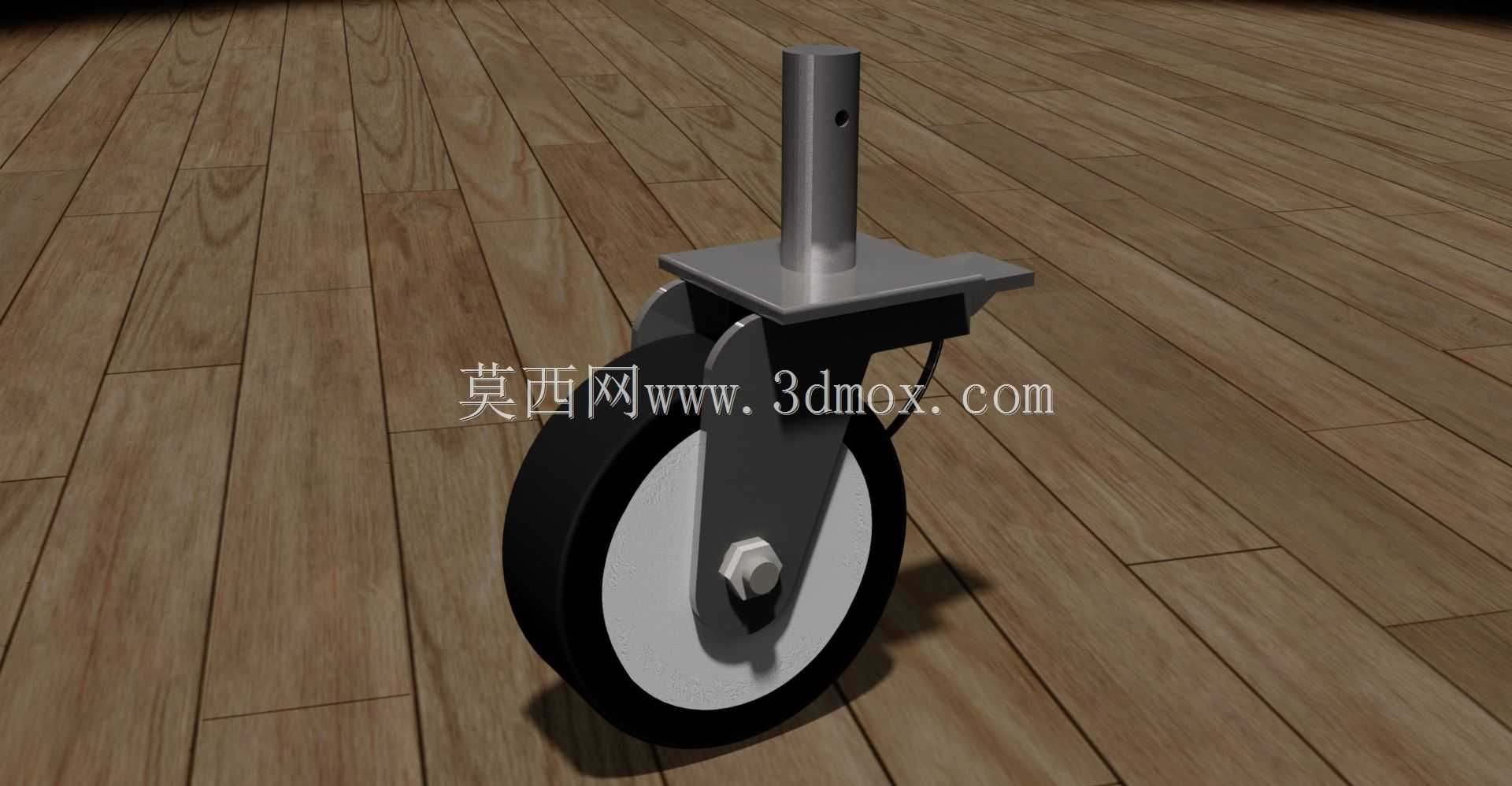

工业设备用8英寸插杆式万向脚轮结构

　　在各类工业移动设备、工装周转架、车间作业台的结构设计中，行走支撑部件的选型与结构设计直接决定了设备移动的顺畅度、负载稳定性以及长期使用的可靠性，这款8英寸规格的插杆式万向脚轮，就是针对中载移动场景设计的典型行走支撑结构。从实际应用场景来看，这类脚轮广泛适配车间物料周转车、轻型设备移动机架、商用展具移动底座、仓储拣货车等需要频繁移位、同时要求转向灵活的载具，单轮适配的静态负载区间覆盖了多数中小型移动工装的承重需求，轮面采用高弹性耐磨橡胶材质，在木质车间地面、环氧地坪、普通水泥地面上滚动时，不会对地面造成硬划伤，同时橡胶材质自带的阻尼特性可以过滤移动过程中产生的小幅振动，避免载具上放置的精密加工件、易碎物料在移位过程中因颠簸出现磕碰损伤。

　　从结构设计思路来看，这款脚轮采用了插杆式安装结构，区别于常见的平板安装脚轮，插杆式结构不需要在设备底部预留大面积的安装平板，只需要在设备底架的支撑管件上加工对应内径的安装孔，将插杆直接插入管件后通过径向顶丝或者插销固定即可，安装工序更简单，对于采用圆管、方管焊接成型的简易周转架类设备，这种安装方式可以大幅降低底架的加工难度，不需要额外焊接安装法兰板，减少焊接变形对安装精度的影响。转向结构采用了标准的回转支承结构，支架上部的回转座内置钢珠滚道，保证转向时的转动阻力小，即使在满载状态下，操作人员也可以轻松推动设备完成转向动作，不会出现转向卡滞、偏摆的问题。轮架部分采用冲压成型的金属支架，表面做了防锈处理，支架两侧的轮片通过螺栓与轮轴连接，轮轴位置加装了耐磨轴套，长期滚动使用时不会出现轴孔磨损松旷的问题，轮面与轮毂之间采用压装固定，轮毂中心的轴承可以保证轮子滚动时的同轴度，避免滚动过程中出现轮面偏摆、阻力增大的问题。

　　从安装边界尺寸来看，这款脚轮的插杆直径、插杆有效长度都做了标准化设计，适配市面上多数常规规格的设备支撑管件，安装完成后，轮底到安装面的整体高度符合中载移动设备的离地间隙要求，既不会因为离地间隙过小导致设备过坎时磕碰底架，也不会因为整体高度过高导致设备重心上移，影响停放时的稳定性。8英寸的轮径设计，相比小尺寸脚轮，越障能力更强，在车间地面遇到小的焊缝凸起、地面接缝、细小杂物时，可以轻松滚过，不需要操作人员额外抬动设备，大幅降低移位时的操作强度。支架侧边还预留了刹车结构的安装位，需要驻车定位的使用场景下，可以加装对应的刹车组件，通过压下刹车踏板锁定轮子转动与支架转向，保证设备在固定工位作业时不会出现滑移。

　　在三维建模过程中，这款脚轮的结构还原需要重点关注几个配合位置的尺寸精度：首先是插杆与回转座的同轴度，直接影响安装后脚轮的垂直度，如果同轴度偏差过大，会导致轮子出现偏磨，移动时走偏；其次是轮架两片支架的对称度，保证轮轴安装后轮子处于支架中心位置，不会出现轮面蹭到支架的问题；最后是滚道位置的尺寸匹配，保证钢珠安装后转动顺畅，没有过大的间隙，避免转向时出现晃动。对于结构设计人员来说，在做设备整体设计时，可以直接调用这类成熟的脚轮模型，不需要从零开始绘制脚轮细节，只需要根据设备的整体负载、安装管的尺寸确认适配性，调整安装位置的结构即可，大幅缩短设计周期，同时避免因为自行设计脚轮结构出现的强度不足、安装不匹配的问题。这类标准化的工业脚轮结构，经过了长期的实际使用验证，结构可靠性高，维护成本低，轮面磨损后只需要更换对应的轮体即可，不需要整体更换脚轮支架，降低了设备后期的维护成本。
