脚手架配套安全重力锁止销轴结构

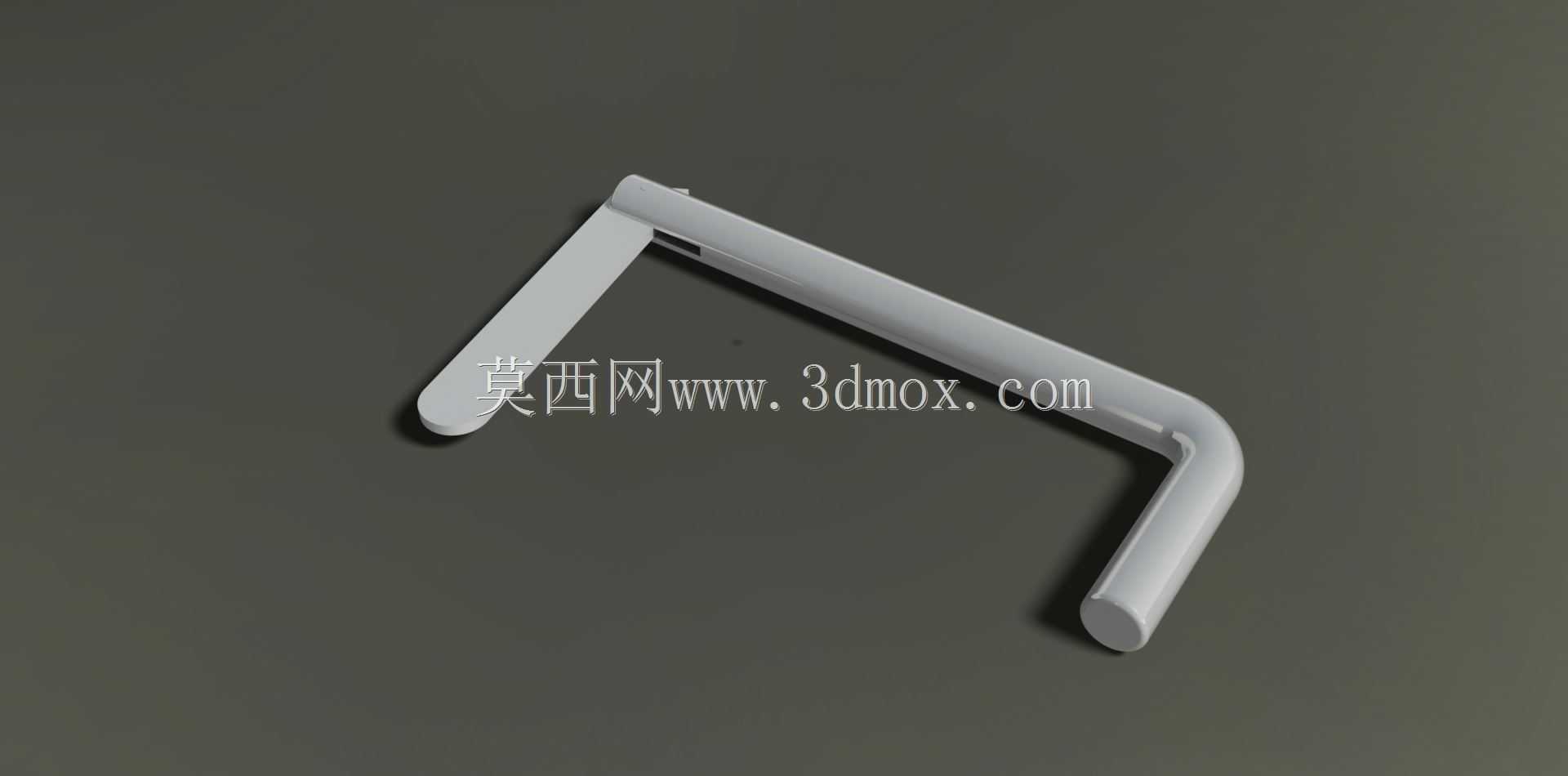

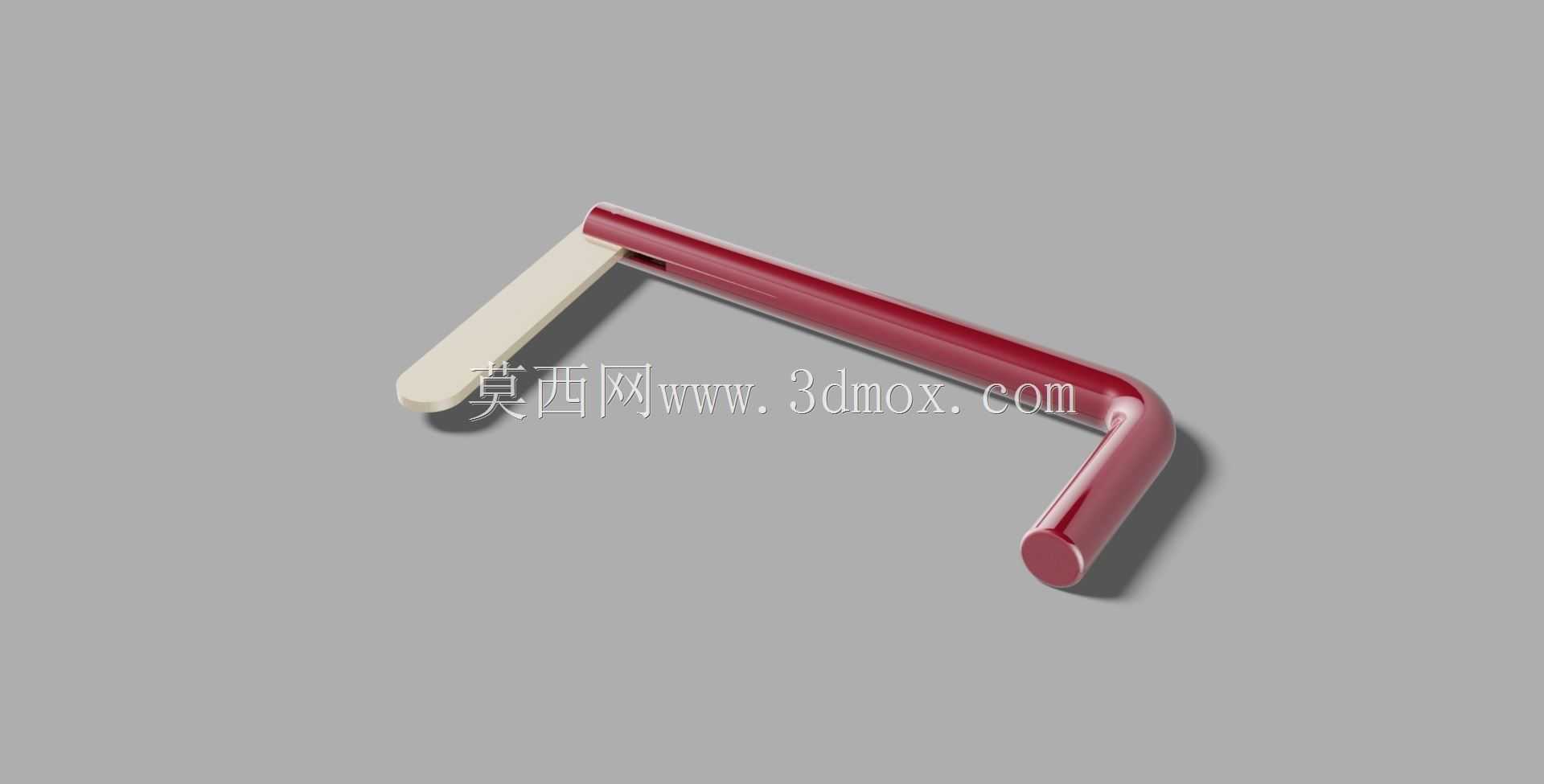

　　在建筑施工、高空作业的脚手架搭设场景中，重力销是承担锁止定位、防脱限位的核心小尺寸构件，这类构件看似不起眼，却直接关系到架体连接的可靠性，是高空作业安全防护体系里不可缺失的基础零件。不同于普通的圆柱插销，重力销依靠自身重力实现自动锁止，无需额外加装弹簧、卡扣等附属零件，在频繁拆装的脚手架作业场景里，能大幅降低配件遗失、漏装锁止件的风险。从结构设计逻辑来看，这款重力销采用长直杆搭配端部弯折限位头的构型，长直杆段作为主要的穿装承载部分，适配脚手架钢管扣件、横杆接头处的标准安装通孔，穿入后依靠端部的弯折段在重力作用下自然下垂，卡挡在安装孔的外侧端面，即便架体受施工荷载产生振动、杆件出现微小窜动，销体也不会从孔位中脱出。

　　设计时充分考虑了工地现场的粗放使用场景，销体整体采用等截面圆钢加工，没有易磕碰断裂的薄壁结构、细小凸台，即便在搬运、堆放过程中受到挤压、抛掷，也不会出现结构变形导致无法装配的问题。安装边界上，长直杆段的长度匹配常规脚手架扣件的穿装深度，既不会因为长度过短导致穿入后咬合深度不足，也不会因为长度过长突出过多影响架体通行、挂扯施工人员衣物；端部弯折段的回转半径经过核算，自然下垂状态下的投影完全覆盖安装孔的最大孔径，不会出现卡挡失效的情况，同时弯折段的圆柱端头做了圆弧过渡，没有尖锐棱角，避免拆装过程中划伤作业人员。实际使用时，作业人员只需要将销体直杆段对准安装孔穿入，松开手后销体在重力作用下自动转动下垂完成锁止，

　　拆卸时只需要将弯折段抬起至与直杆段同轴的状态，即可直接抽出销体，整个操作过程无需额外工具，单手握持即可完成，适配脚手架搭设过程中快速拆装、频繁调整杆件位置的作业节奏。不同于带弹簧的弹销结构，重力销没有易失效的弹性元件，在工地露天堆放、雨淋日晒的环境下，不会出现弹簧锈蚀、卡滞导致锁止功能失效的问题，长期使用的可靠性更高，维护成本几乎为零。从受力特性来看，销体的直杆段主要承受架体连接部位的剪切力，采用实心圆钢结构的抗剪截面能满足常规脚手架施工的荷载要求，弯折段主要承担限位挡挡的作用，受力方向始终沿销体径向，不会出现应力集中导致的断裂问题。在建模过程中，这类零件需要重点关注直杆段与弯折段的过渡圆角处理，避免直角过渡产生的应力集中，

　　同时要保证直杆段的圆柱度公差，确保穿装时能顺畅通过不同加工精度的安装孔，不会出现卡滞、晃量过大的问题；端部的圆柱头直径略大于直杆段，在穿装过程中起到导向作用，即便孔位存在微小的对位偏差，也能借助端头的圆弧导向顺利穿入。这类重力销除了脚手架场景外，也可适配各类需要快速拆装、依靠重力自动锁止的杆件连接场景，比如临时防护栏杆、施工操作平台、快装工装架的连接节点，只要安装孔位尺寸匹配，都能实现可靠的防脱锁止效果。设计时没有多余的装饰结构，所有构型都服务于功能实现，整体结构简单可靠，加工工艺性好，可直接采用圆钢弯折成型，适合批量生产，能有效控制配件的采购成本，适配工程领域大规模使用的需求。在实际选型匹配时，需要重点确认安装孔的孔径、穿装部位的总厚度，对应选择合适杆径、直杆长度的销体，确保穿入后直杆段能完全穿透连接部位，弯折段能有效卡挡在孔位外侧，避免因为尺寸不匹配导致锁止失效。
