屋面作业回转台滚动支腿结构

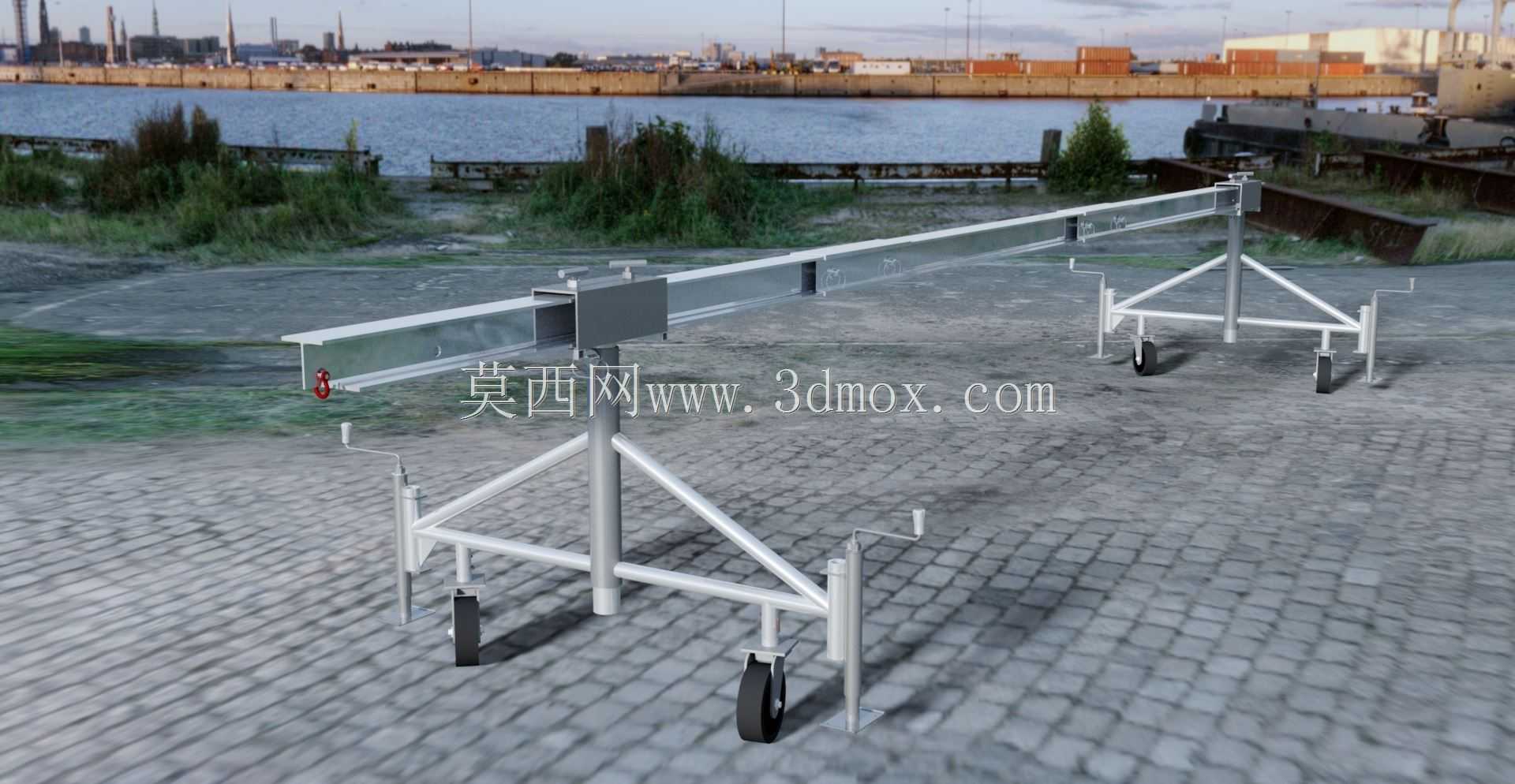

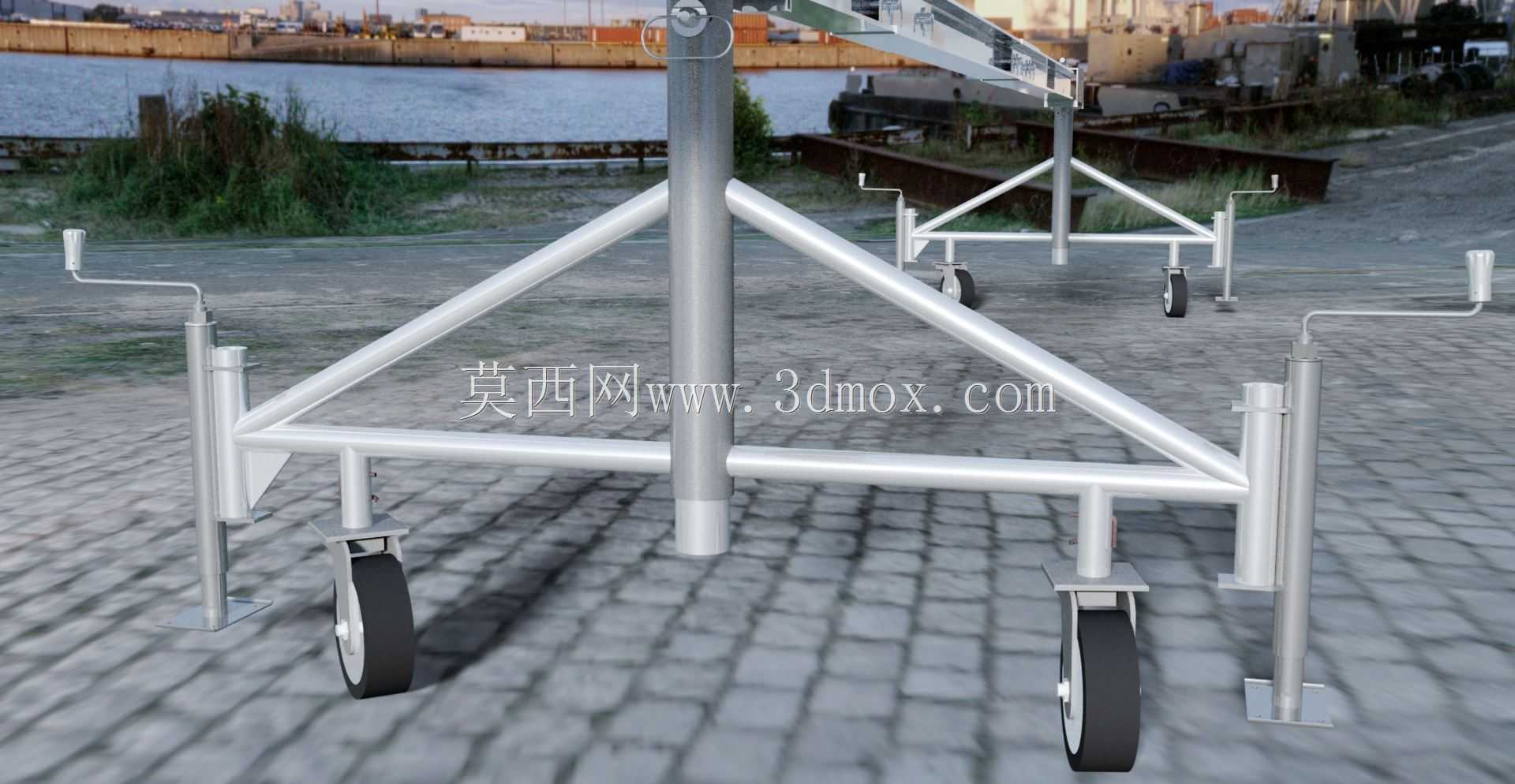

　　在民用建筑外墙修缮、屋面边缘设备安装、外立面清洗这类临边高空作业场景里，作业人员的临边防护与作业平台的移动灵活性一直是现场施工的核心矛盾点，传统悬挑脚手架搭设周期长、转场成本高，固定吊点的作业吊篮无法覆盖长条形屋面边缘的连续作业面，这款滚动支腿结构正是针对这类场景开发的配套支撑构件。从结构组成来看，整套支腿采用铝合金型材作为主受力梁的基材，单根主梁长度适配常规12米以内的屋面悬挑作业跨度，主梁截面选用矩形空腹铝型材，在保证截面抗弯模量的前提下尽可能降低自重，避免屋面承载超限。支腿的支撑端采用三角桁架式斜撑结构，每侧斜撑与竖直立柱、主梁下翼缘通过螺栓铰接，运输状态下可以快速拆解折叠，单组支腿拆解后最长构件不超过2.2米，

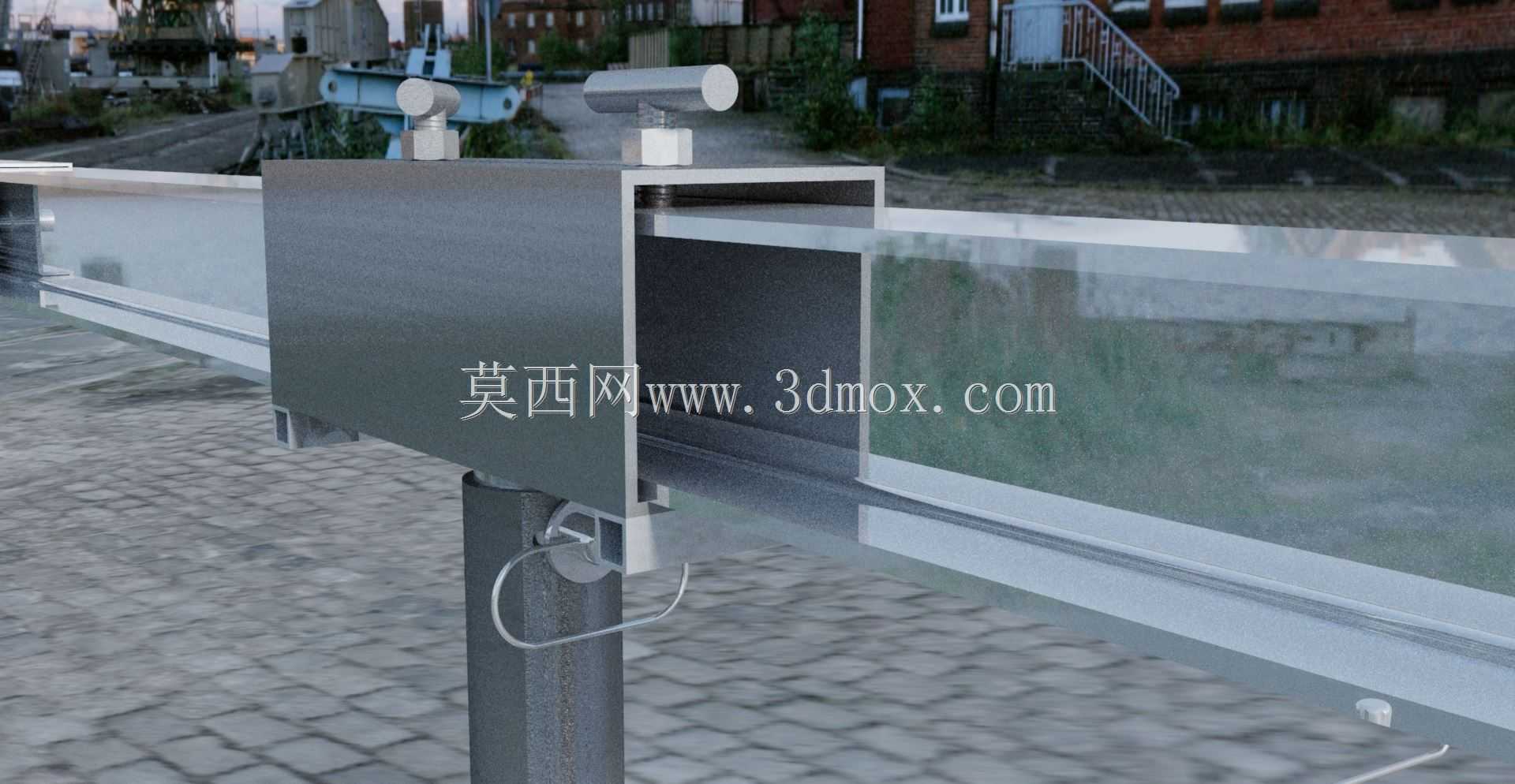

　　能够通过普通施工电梯完成垂直运输，不需要额外调用大型吊装设备。支腿底部配置的是带刹车功能的橡胶脚轮，轮面采用高弹性聚氨酯材质，既可以在屋面保护层、铺装层上滚动移动而不破坏面层，刹车锁定后可以提供足够的抗滑移阻力，抵抗作业人员操作时产生的水平荷载。设计过程中，首先核算的是屋面边缘的悬挑受力边界，支腿的内侧锚固段长度按照悬挑段长度的1.25倍设置，预留出配重块的安装空间，现场使用时可以根据屋面实际荷载情况，搭配标准混凝土配重块平衡悬挑端的作业荷载，不需要在屋面结构上打膨胀螺栓做永久固定，不会破坏原有屋面的防水层与结构层。主梁上预留的滑动挂点可以沿梁长方向自由调整位置，挂点下方配套安全绳挂环与作业吊篮的连接接口，

　　作业人员可以沿梁长方向连续移动作业，不需要反复拆装调整吊点位置。支腿的回转连接部位设置在竖直立柱与主梁的衔接位置，采用推力球轴承作为回转支撑件，能够实现主梁在水平面上360度回转，当作业面需要转向时，只需要松开脚轮刹车，推动支腿整体转动即可调整作业覆盖范围，不需要将整套设备移位重装。考虑到现场施工的复杂工况，所有铰接点的销轴都设置了防脱开口销，外露的金属构件表面都做了阳极氧化处理，能够耐受户外雨淋、紫外线照射的腐蚀环境，延长户外使用的寿命。支腿的竖直立柱上设置了手摇式升降调节机构，调节行程为300毫米，可以适配不同高度的屋面女儿墙，当女儿墙高度偏高时，可以升高主梁高度，避免主梁与女儿墙顶面发生干涉，

　　保证挂点的安全净空高度满足高空作业的规范要求。在安装边界上，整套支腿组装完成后，内侧支撑段的最小占地宽度为2.8米，要求屋面作业面的平整坡度不大于5度，地面承载力不小于每平方米2千牛，满足绝大多数民用建筑平屋面的施工条件。作业过程中，支腿的移动只需要两名施工人员配合即可完成，不需要额外的动力设备，相比传统的悬挑作业平台，转场效率可以提升60%以上，同时大幅减少了临边搭设脚手架的高空作业风险，所有组装工作都可以在屋面内侧的安全区域完成，不需要作业人员临边操作。结构受力计算时，单组支腿的额定作业荷载按照两名作业人员加随身工具总重量240公斤设计，主梁的最大挠度控制在跨度的1/500以内，保证作业过程中平台的稳定性，不会出现明显的晃动感，挂点位置设置了双重保险的防坠锁扣，即使单点连接失效也不会发生坠落事故。
