脚手架用梯子固定管夹结构设计

　　在建筑施工、户外设备检修、场馆搭建等涉及高处作业的场景中，脚手架是作业人员开展操作的核心承载平台，而直梯作为人员上下脚手架的主要通行构件，其与脚手架主体的连接可靠性直接关系到作业安全。过往现场施工中，常出现梯子与脚手架钢管绑扎不牢、梯子滑移倾覆的安全隐患，这款管夹结构正是针对这一现场痛点开发的专用连接构件，核心作用是实现直梯与脚手架钢管的刚性固定，消除梯子移位、侧翻的风险。从结构设计逻辑来看，该管夹采用分体式抱合结构，适配施工现场通用规格的脚手架钢管与直梯侧杆，无需对现有梯子或脚手架做额外打孔、焊接改造，可直接在现场完成快速装拆，适配周转使用的施工场景需求。夹体的抱合弧面做了适配圆管外径的弧度设计，夹紧后与管材外壁形成面接触，

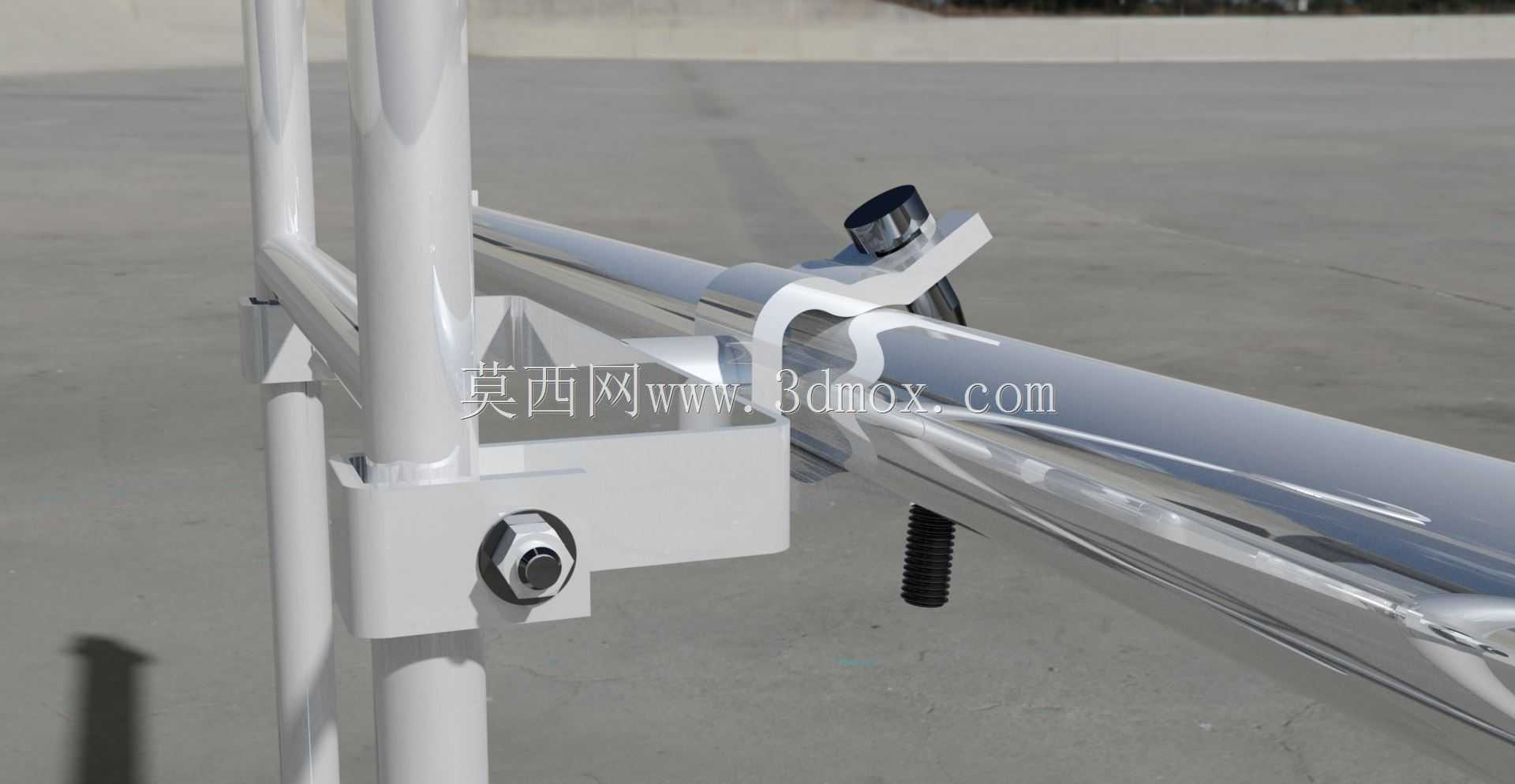

　　相比传统点接触的绑扎方式，接触应力分布更均匀，不会出现局部应力集中导致的管材变形或者夹件滑脱问题。锁紧部分采用标准六角螺栓配合压块的结构，作业人员使用常规扳手即可完成锁紧操作，无需专用工具，螺栓的预紧力可根据现场管材的实际外径偏差做适应性调整，即使管材存在轻微的壁厚公差或者表面锈蚀，也能通过调整螺栓锁紧行程保证足够的夹紧力。夹体与直梯连接的部分采用L型承托结构，安装时可直接卡在直梯侧杆的横向踏步下方，既承担直梯的竖向载荷，又能限制直梯沿钢管轴向的窜动，配合抱合部分的周向锁紧，实现六个自由度的完全约束，保证连接后的整体刚性。从安装边界来看，该管夹适配的脚手架钢管为施工现场通用的外径48mm标准焊接钢管，

　　适配的直梯侧杆外径范围覆盖40mm到50mm的常用圆管规格，安装时仅需保证夹体抱合位置距离直梯端部不小于300mm，即可满足竖向承载的受力要求，单组夹件的竖向承载能力可满足单人携带工具上下的载荷要求，实际使用时通常在直梯上下端各设置一组管夹，即可完全固定直梯位置。在结构细节处理上，夹体的所有棱边都做了圆弧倒角处理，避免安装过程中划伤作业人员或者损坏管材表面的防腐层，螺栓外露部分的长度做了限定，锁紧后螺栓端部不会超出夹体外侧过多，避免现场通行时勾挂作业人员的衣物或者安全绳。压块与管材接触的表面做了防滑齿纹处理，齿纹深度控制在1mm左右，既可以增大接触面的摩擦力，防止管材与夹件之间出现相对滑移，又不会因为齿纹过深损伤管材表面的镀锌层，

　　影响管材的防腐使用寿命。该管夹的整体结构采用模块化设计，所有组成零件都为通用机加工件，没有复杂的异形曲面，加工工艺性好，适合批量生产，同时零件的互换性强，现场使用时如果出现个别零件损坏，可快速更换对应零件，无需整体报废，降低施工耗材的使用成本。从实际应用的适配性来看，除了常规的建筑施工脚手架场景，该管夹也可适配舞台搭建、电力检修架、广告安装架等各类采用圆管搭设的临时支架平台的梯子固定需求，只要管材外径在适配范围内，都可以实现可靠连接，不需要针对不同场景做结构改动。在受力设计上，夹体的壁厚经过载荷校核，在额定预紧力和竖向载荷作用下，夹体的最大应力远低于材料的屈服强度，不会出现夹体开裂、变形失效的问题，螺栓的规格选用也经过剪切力校核，可承受梯子受到的水平侧向冲击力，比如人员上下时的晃动、现场突发的阵风载荷等，保证连接结构在各种工况下的可靠性。相比传统的铁丝绑扎、扣件混搭的固定方式，这款专用管夹的安装效率提升60%以上，且连接可靠性不受操作人员绑扎手法的影响，只要按照要求拧紧螺栓即可达到设计的夹紧力，避免了因为人工操作差异导致的连接质量不稳定问题，非常适合对施工安全要求较高的作业场景使用。
