多高度适配垂直通行框架塔结构设计

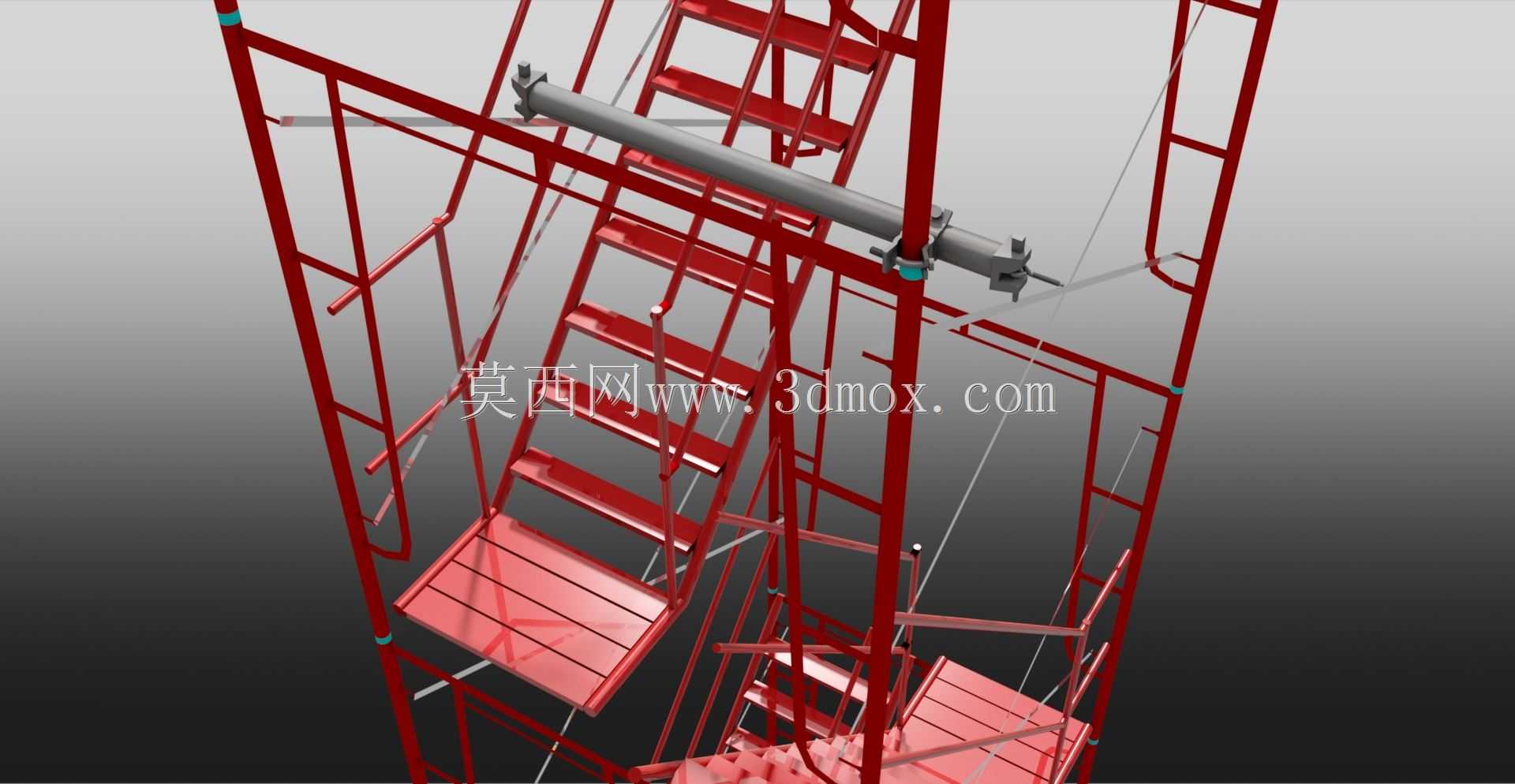

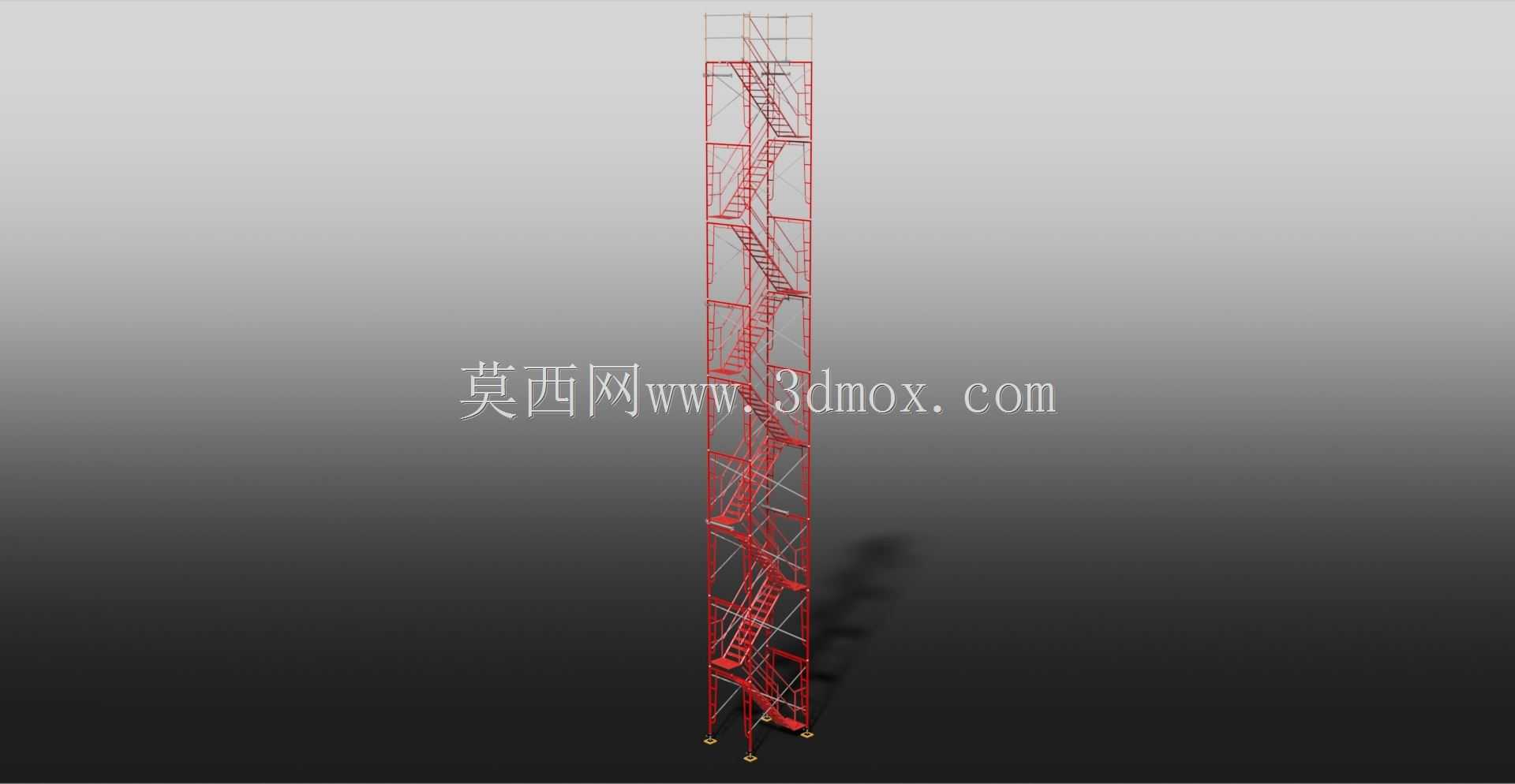

　　在建筑施工、工业设备检修、户外高耸设施运维等场景中，垂直方向的人员通行、物料转运始终是现场作业的核心需求之一，常规直梯受限于安装依附面、承载能力与高度适配性，往往难以覆盖多场景下的灵活使用需求，框架塔结构正是针对这类痛点开发的模块化垂直通行载体。从结构设计逻辑来看，该框架塔采用桁架式受力体系，主肢采用等截面型材拼接，水平腹杆与斜向腹杆按照固定节间间距排布，既保证了整体结构的抗侧移刚度，也能将竖向荷载均匀传递至底部基础，避免局部应力集中导致的结构失稳。不同于定制化的固定塔楼结构，该框架塔采用标准节段模块化设计思路，单节段的连接节点采用统一的销轴定位配合螺栓紧固的形式，作业人员可根据现场实际需要的通行高度，灵活增减标准节段数量，无需针对不同高度重新设计整体受力结构，大幅降低了现场安装与调整的时间成本。

　　从实际使用场景出发，该框架塔可独立作为户外临时登高通道使用，也可依附于建筑外墙、大型设备侧壁作为永久检修通道使用，在超高层施工场景中，可搭配施工升降机作为应急疏散通道使用；在工业厂区内，可架设于储罐、反应塔等高耸设备旁，作为日常巡检、设备维保的固定通行路径；在桥梁施工场景中，也可作为墩柱施工阶段的人员上下通道，替代传统的依附式爬梯，提升作业安全性。结构的水平截面尺寸经过多场景适配优化，内部通行净宽满足单人携带工具通行的需求，同时预留了小型物料提升的附属安装位，可根据使用需求加装小型电动葫芦，实现轻量工具与物料的垂直转运，无需额外搭设独立的物料提升架。

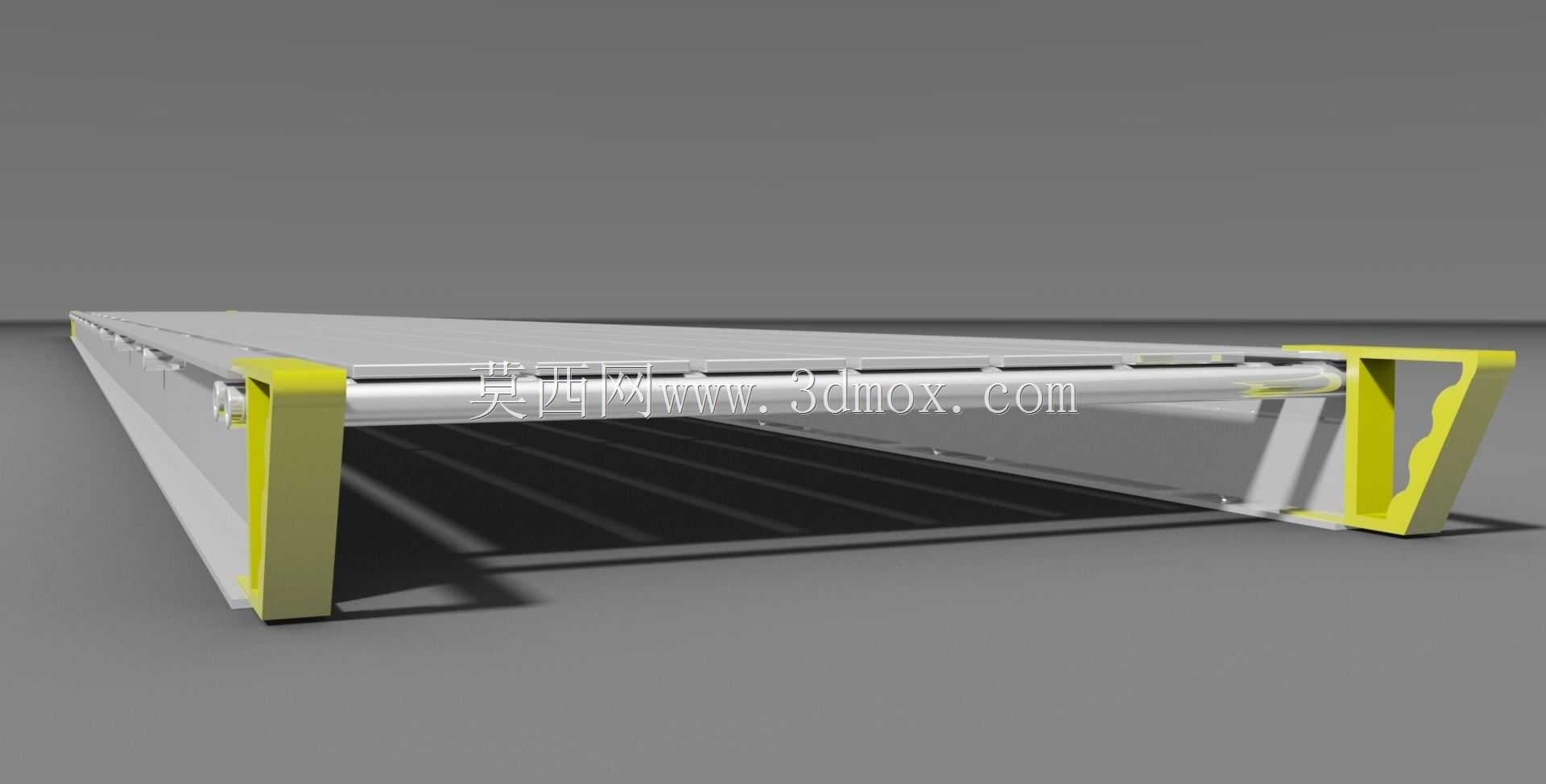

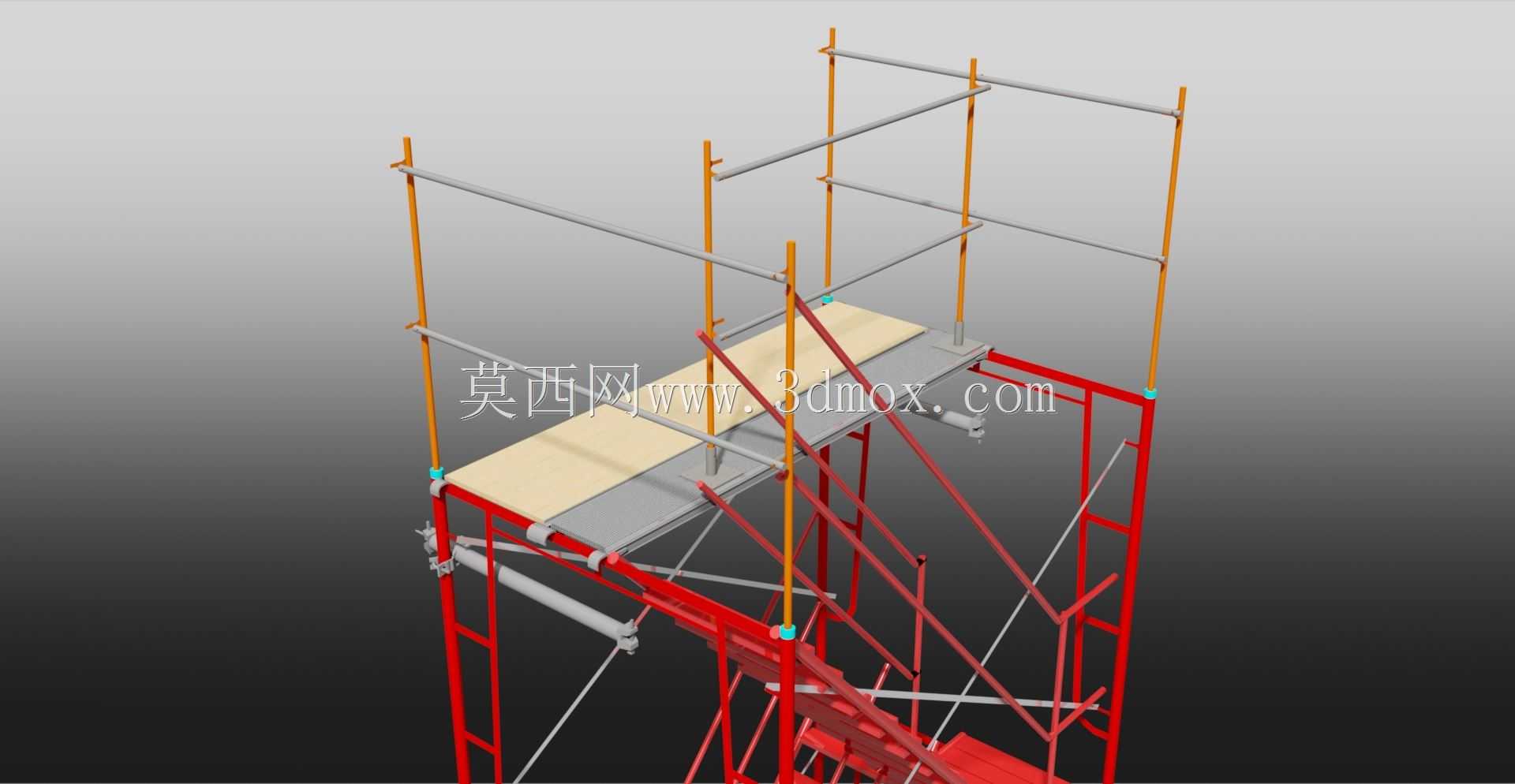

　　在安装边界设计上，框架塔底部设计有可调节的基础支座，可适应不平整的硬化地面安装需求，支座调节行程覆盖常规施工现场的地面高差范围，无需额外对安装地面做高精度找平处理；当结构搭设高度超过独立稳定临界值时，可通过附墙连接件与周边刚性结构做拉结固定，附墙节点的连接位置可根据现场依附结构的实际点位灵活调整，不会因为依附结构的预埋件位置偏差导致无法安装。结构的踏步构件采用防滑型材制作，踏步间距按照人体工程学步距设置，避免上下通行时的步幅过大导致的体力消耗过快，外围护结构采用满铺防护网搭配挡脚板的形式，防止作业过程中工具、物料坠落引发的安全事故。

　　从受力性能设计来看，整体结构的荷载取值覆盖了人员通行荷载、小型物料荷载、户外风荷载等常规工况，不同高度下的杆件截面经过受力验算优化，在保证结构安全冗余的前提下尽可能降低整体自重，方便节段的人工搬运与拼装，无需大型吊装设备即可完成搭设作业。结构的所有连接节点均做了防松设计，在长期户外使用、频繁振动的工况下不会出现连接件松动脱落的问题，节点处的防腐处理适配户外多雨、多粉尘的使用环境，可满足长期重复周转使用的需求。不同于传统脚手架搭设的临时通道，该框架塔的所有构件均为标准化预制，现场搭设无需切割、焊接作业，仅需通过紧固件拼接即可完成，搭设精度可控，不会出现现场手工搭设导致的杆件间距不均、结构受力偏差等问题，整体稳定性与安全冗余度远高于常规临时脚手架通道。在实际选型过程中，使用方可根据现场所需的通行高度、最大通行荷载、安装场地的平面尺寸，灵活选择对应的节段配置数量与附墙拉结方案，结构的整体外形规整，不会占用过多的现场平面空间，在狭小施工场地内也可完成安装布置。
