1200升工业液压油箱动力集成装置

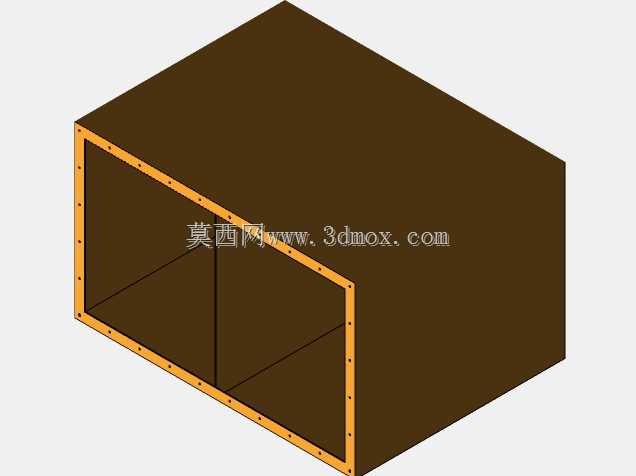

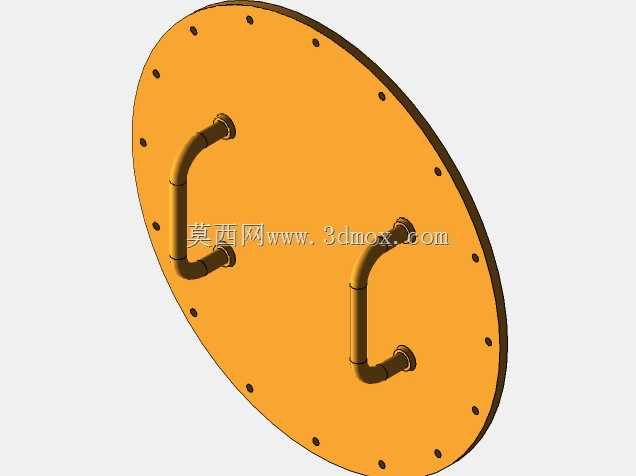

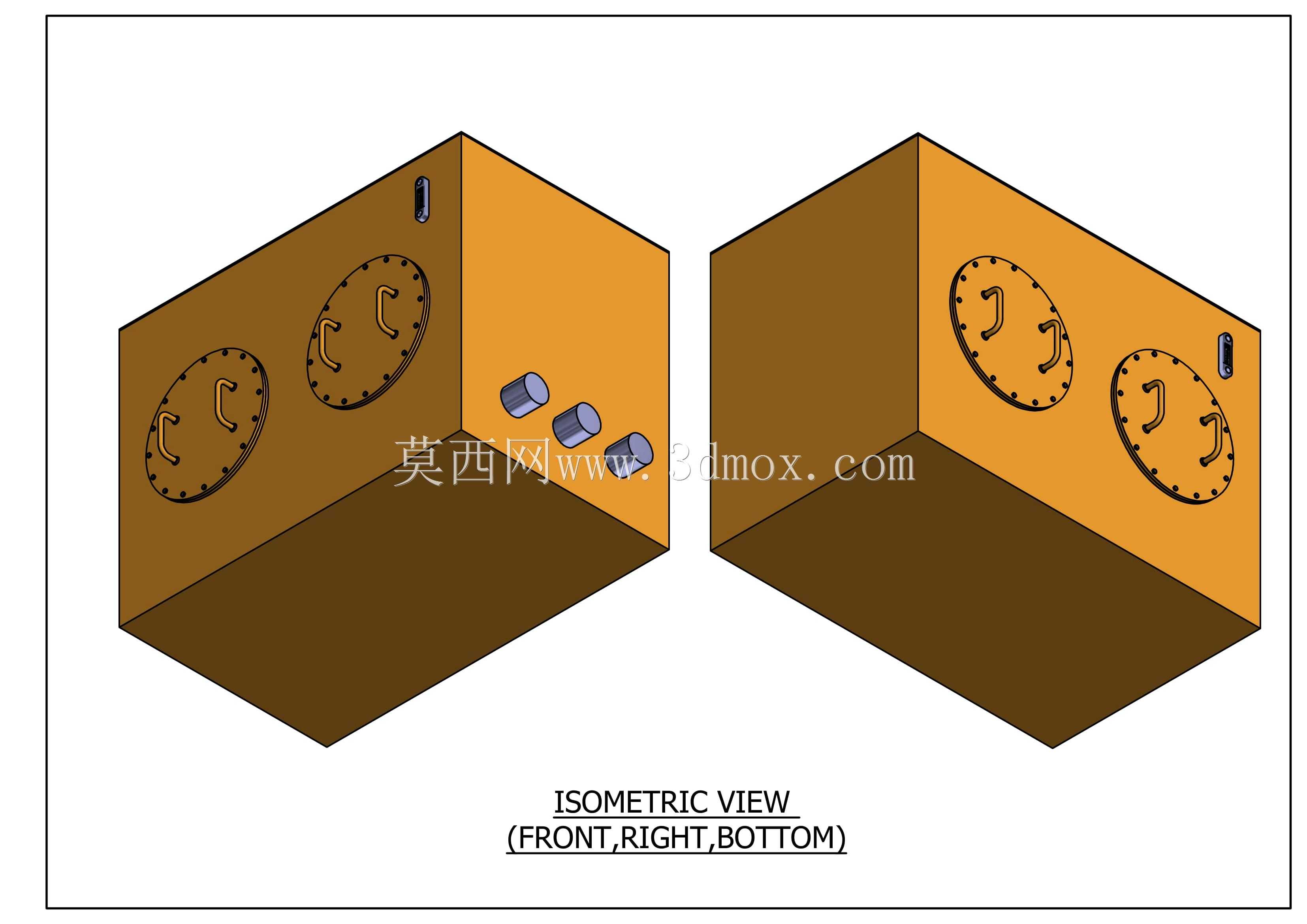

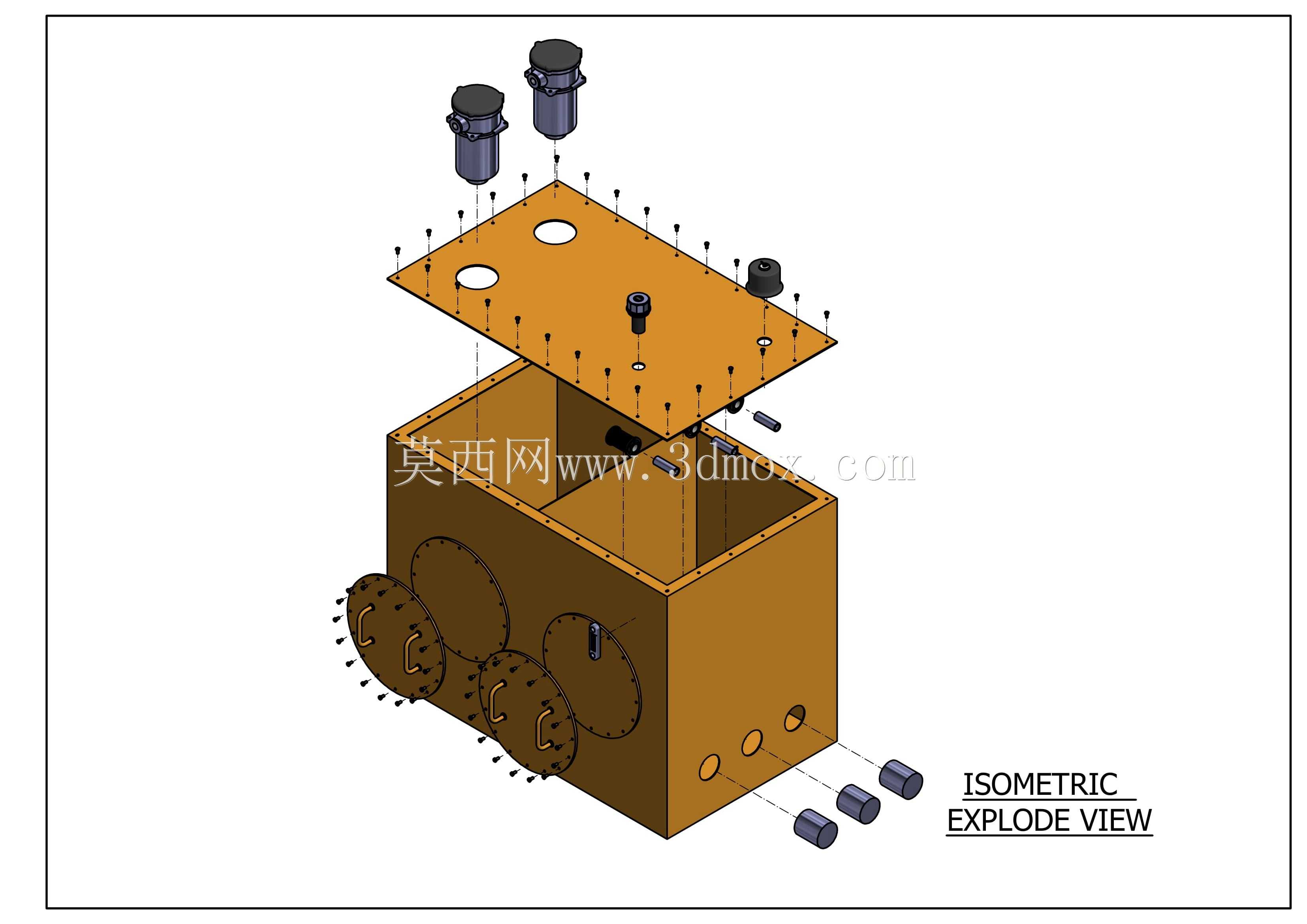

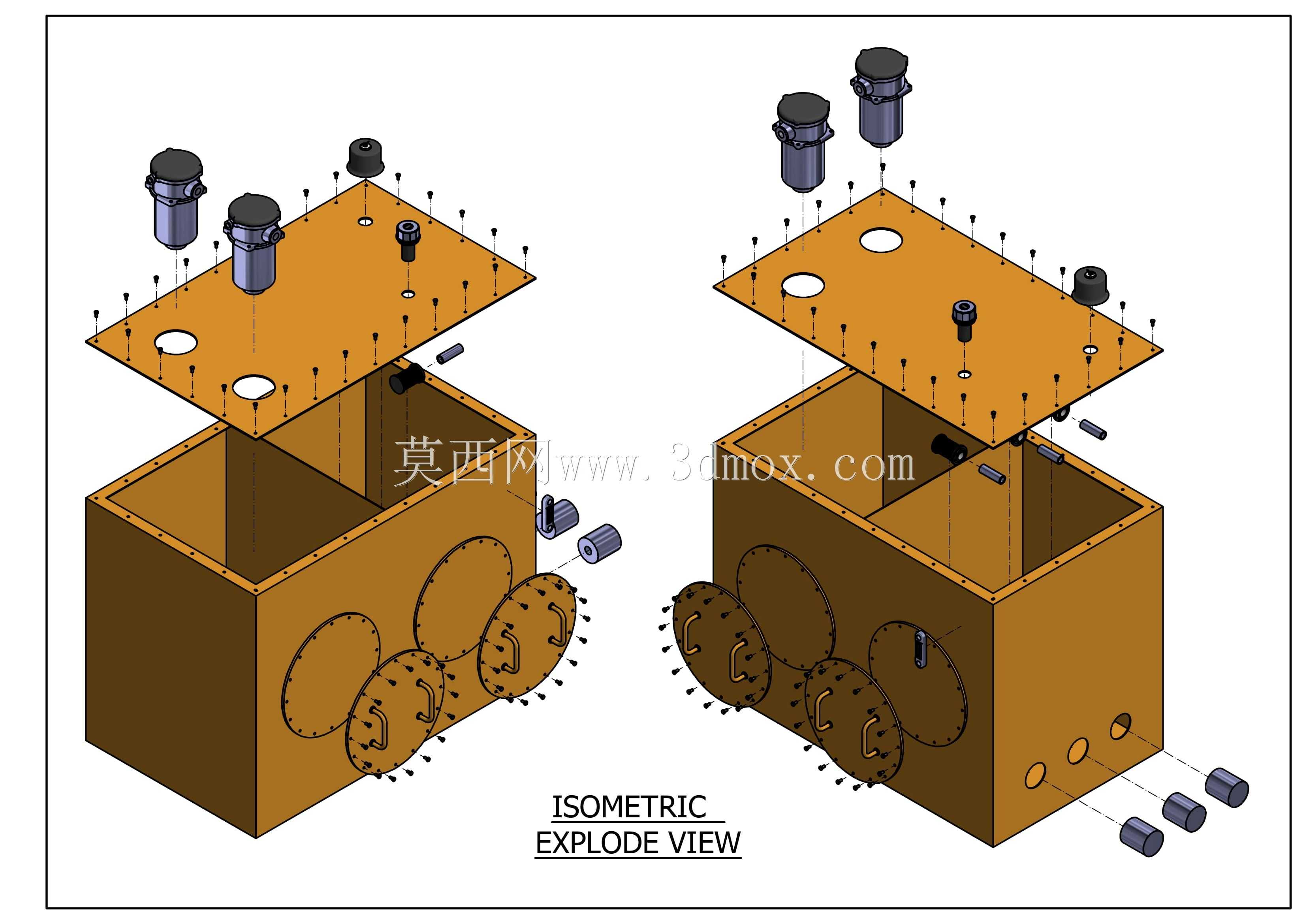

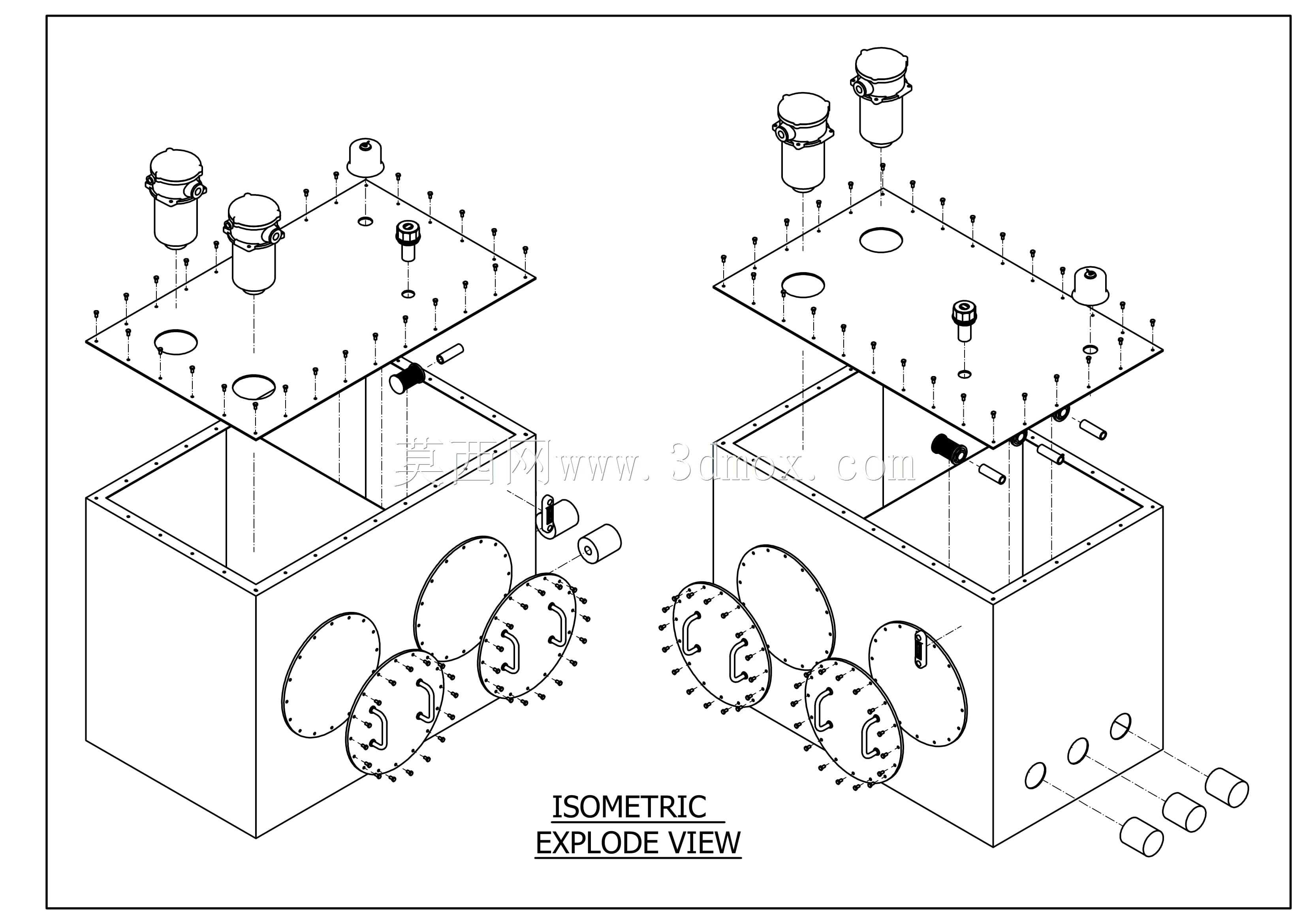

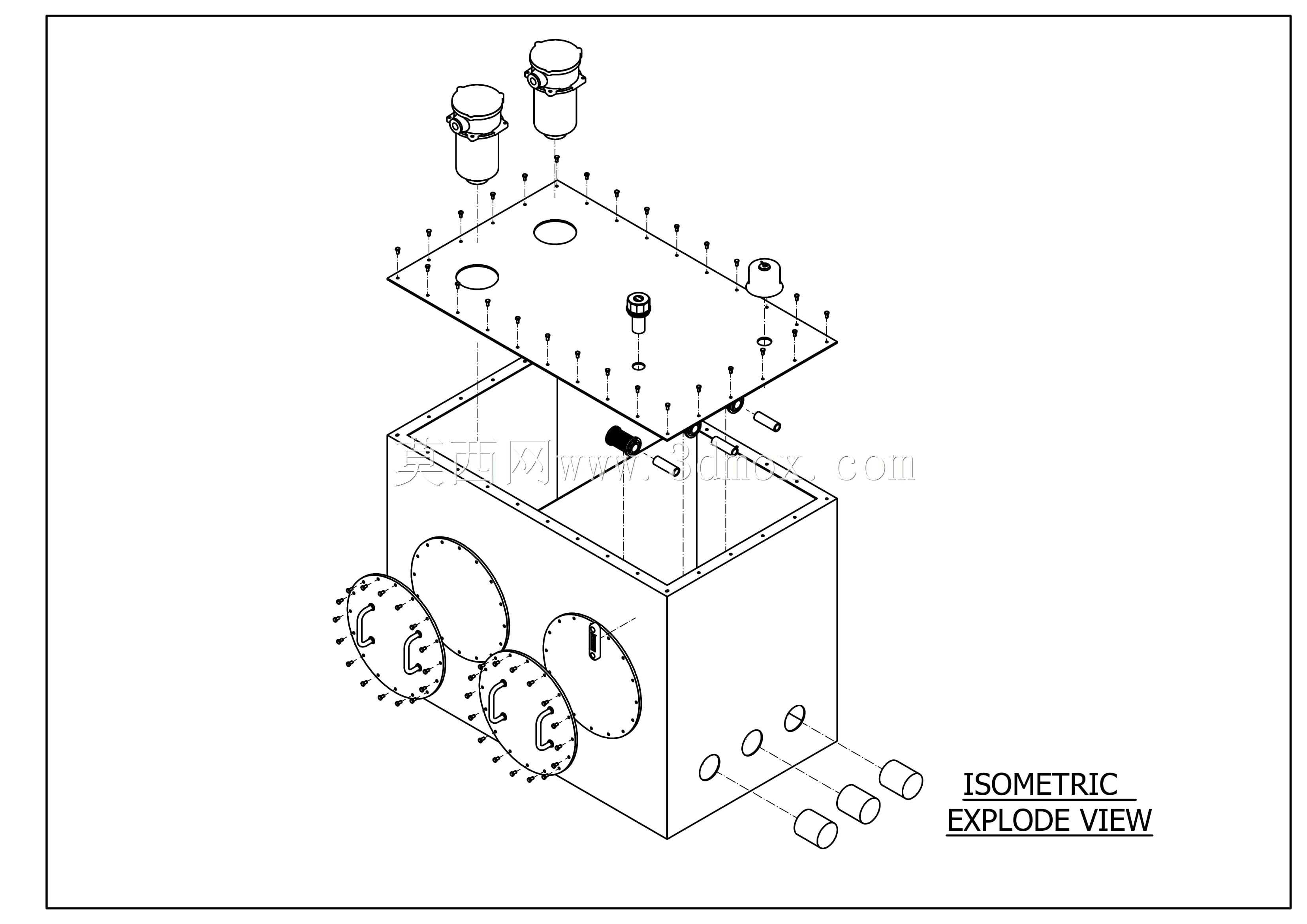

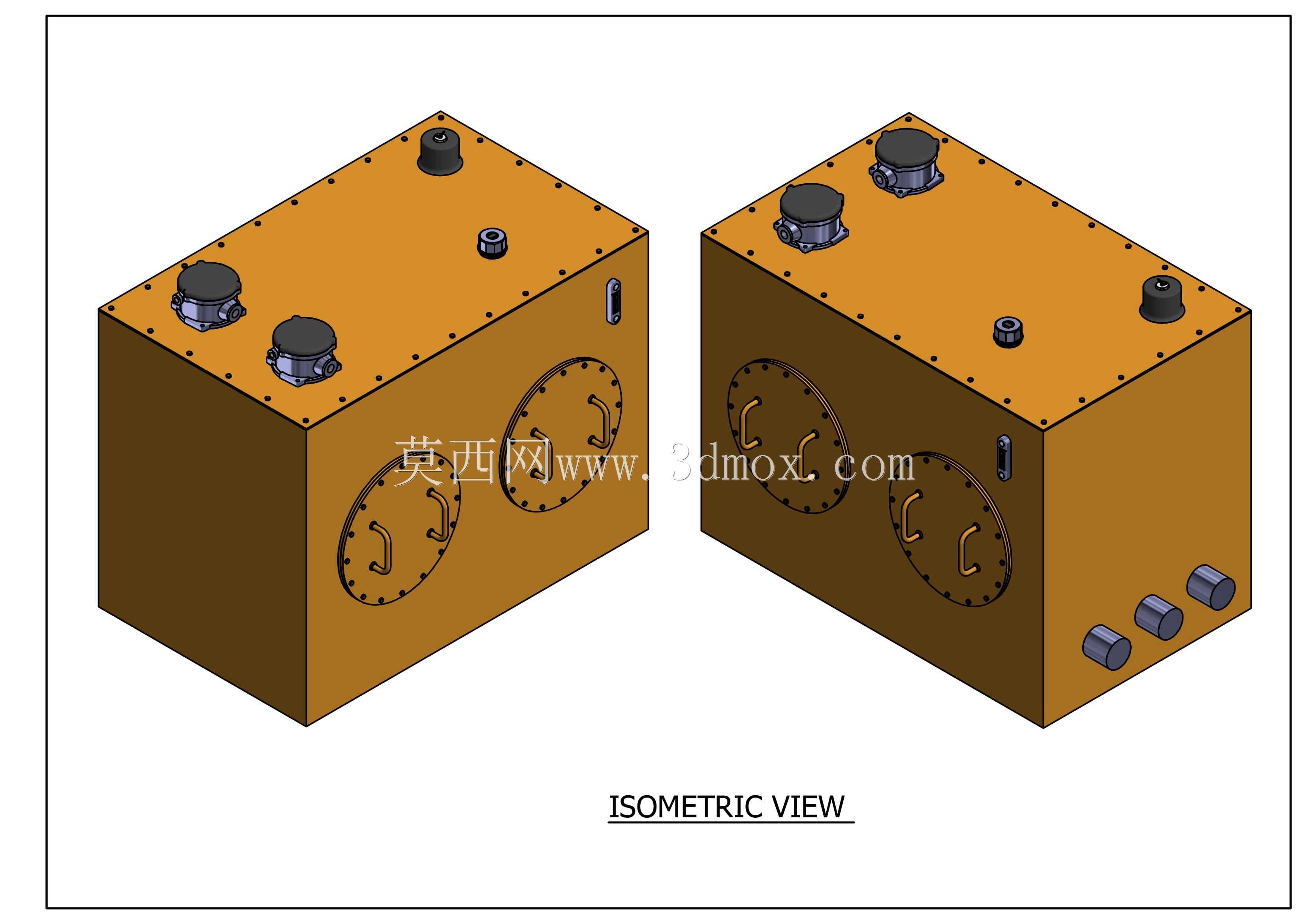

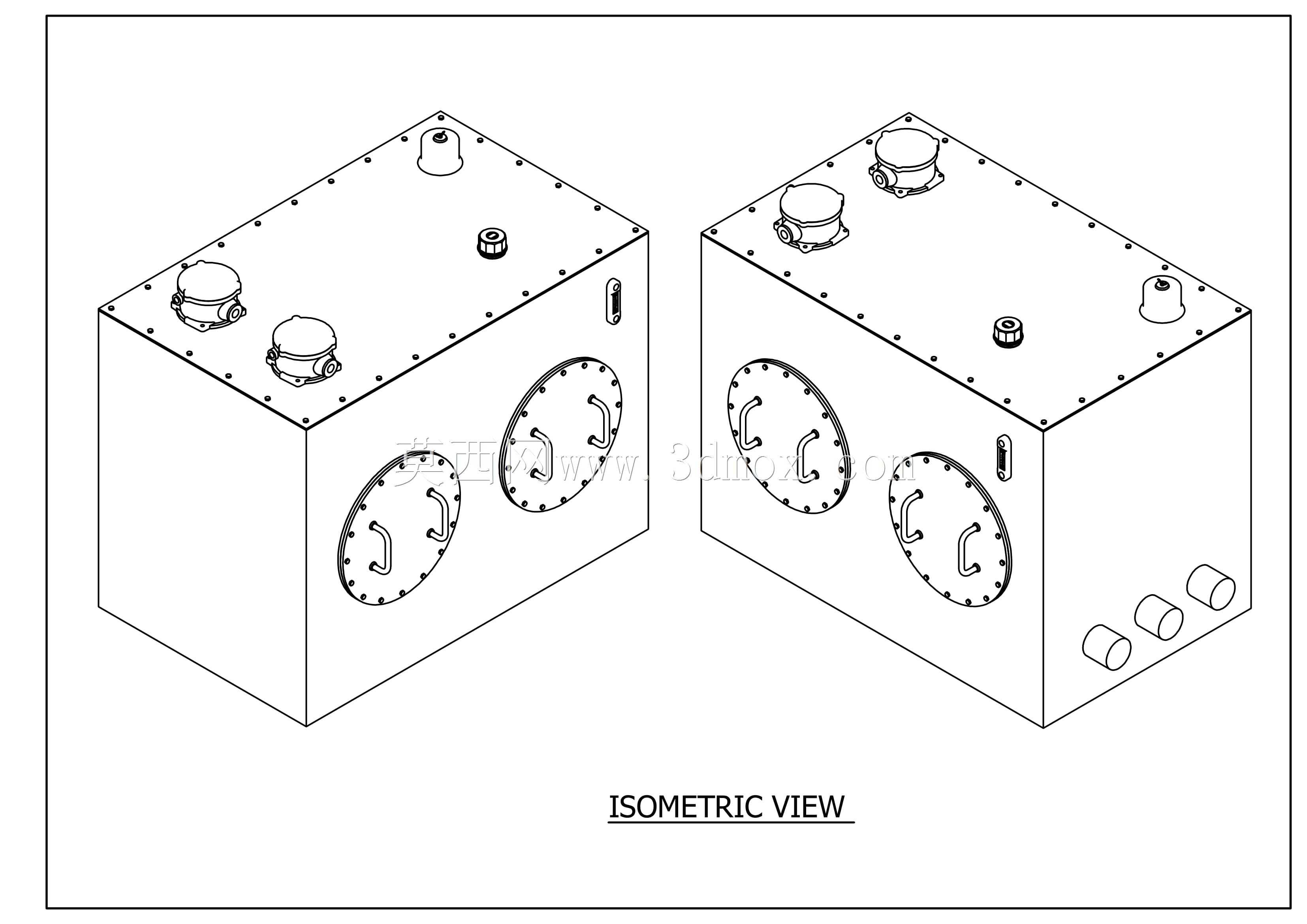

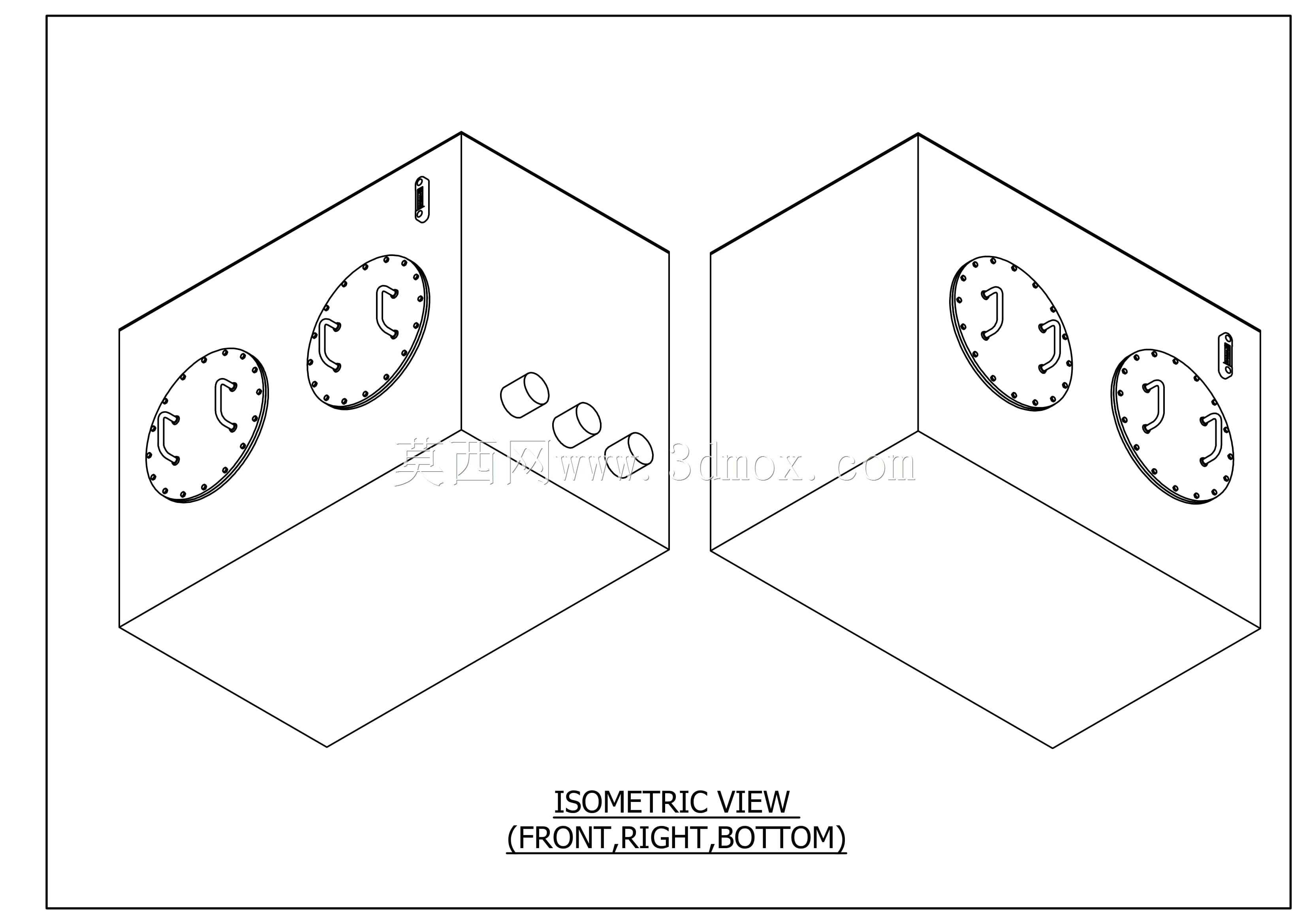

　　在重型液压系统的现场应用场景里，这类1200升规格的油箱动力装置往往承担着整套液压回路的介质存储、散热、杂质沉降、空气分离等核心基础功能，常见于大型工程机械、冶金液压站、港口起重设备、矿山采掘装备的动力单元配套场景，区别于小型设备的集成式小油箱，大容积油箱的设计需要兼顾多维度的工程约束，不能简单按储油容积做等比例放大。从实际使用的角度看，油箱本体采用钢板拼焊的箱式结构，侧壁设置的两个大尺寸检修人孔是这类大容积油箱的典型设计，日常运维中不需要排空整箱油液，运维人员即可通过人孔进入油箱内部完成清洁、焊缝检查、内部管路调整等作业，人孔盖板上的冲压把手方便拆装操作，周圈均布的紧固螺栓能保证密封面的压紧力均匀，避免长期使用后出现渗油问题。

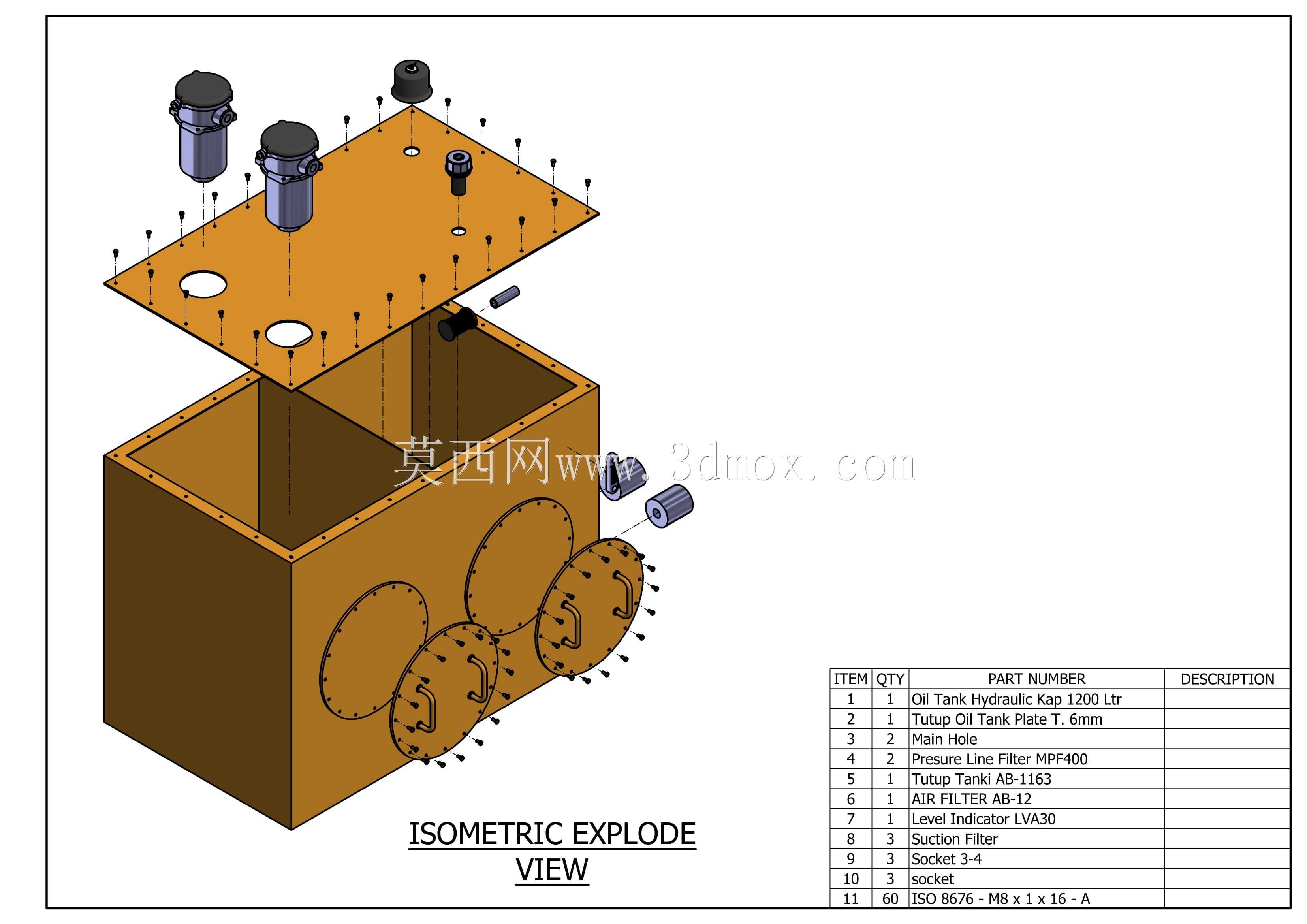

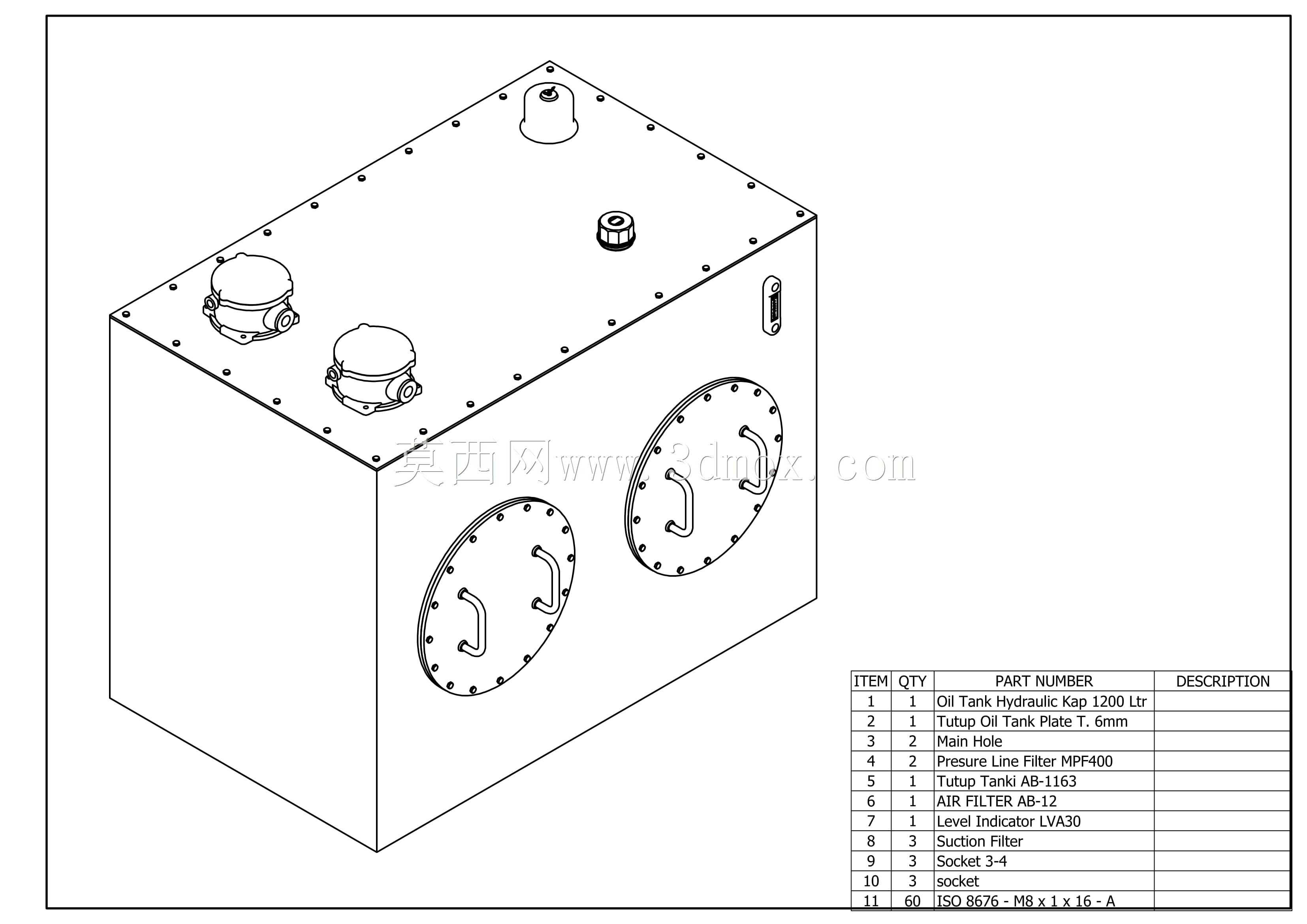

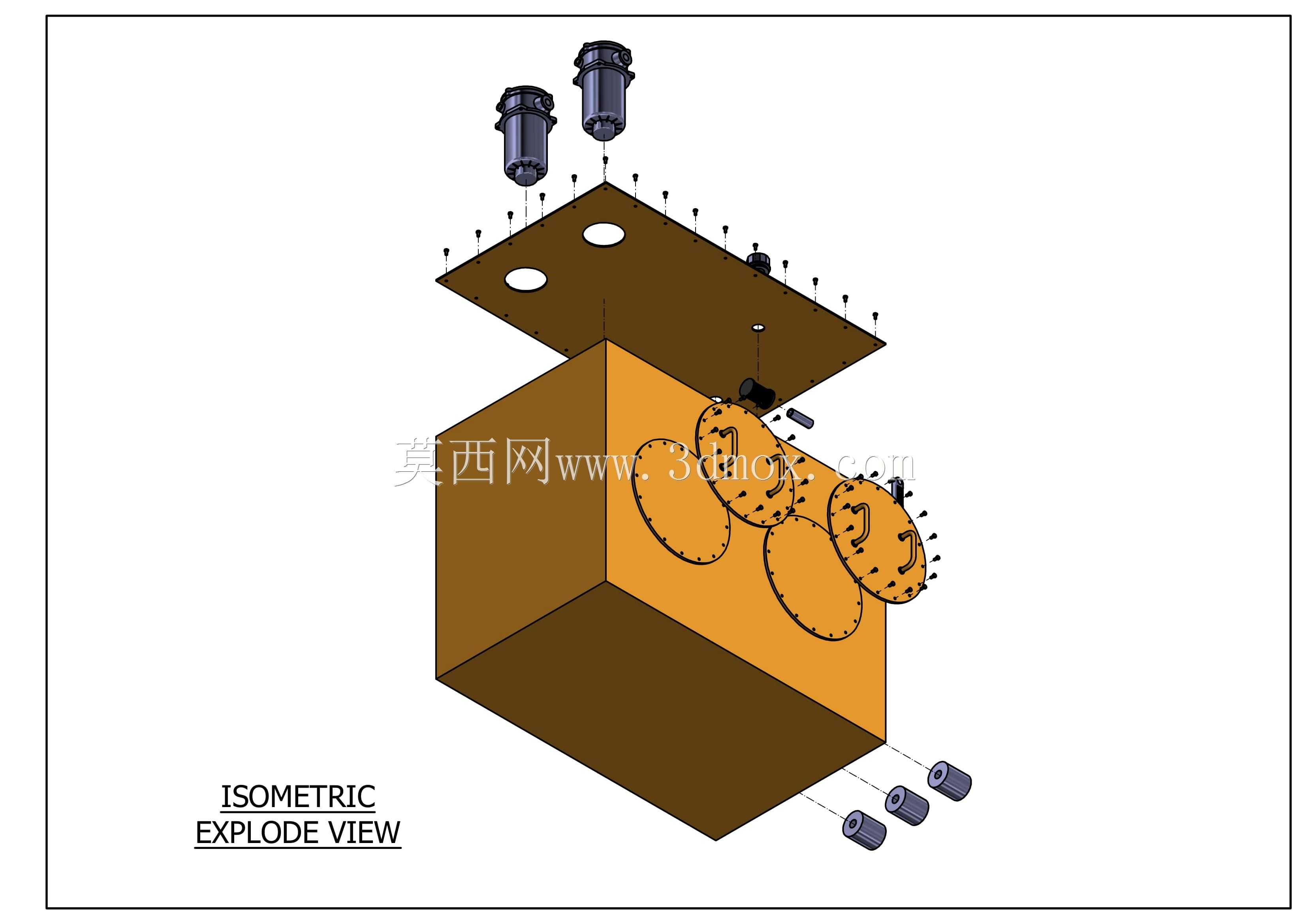

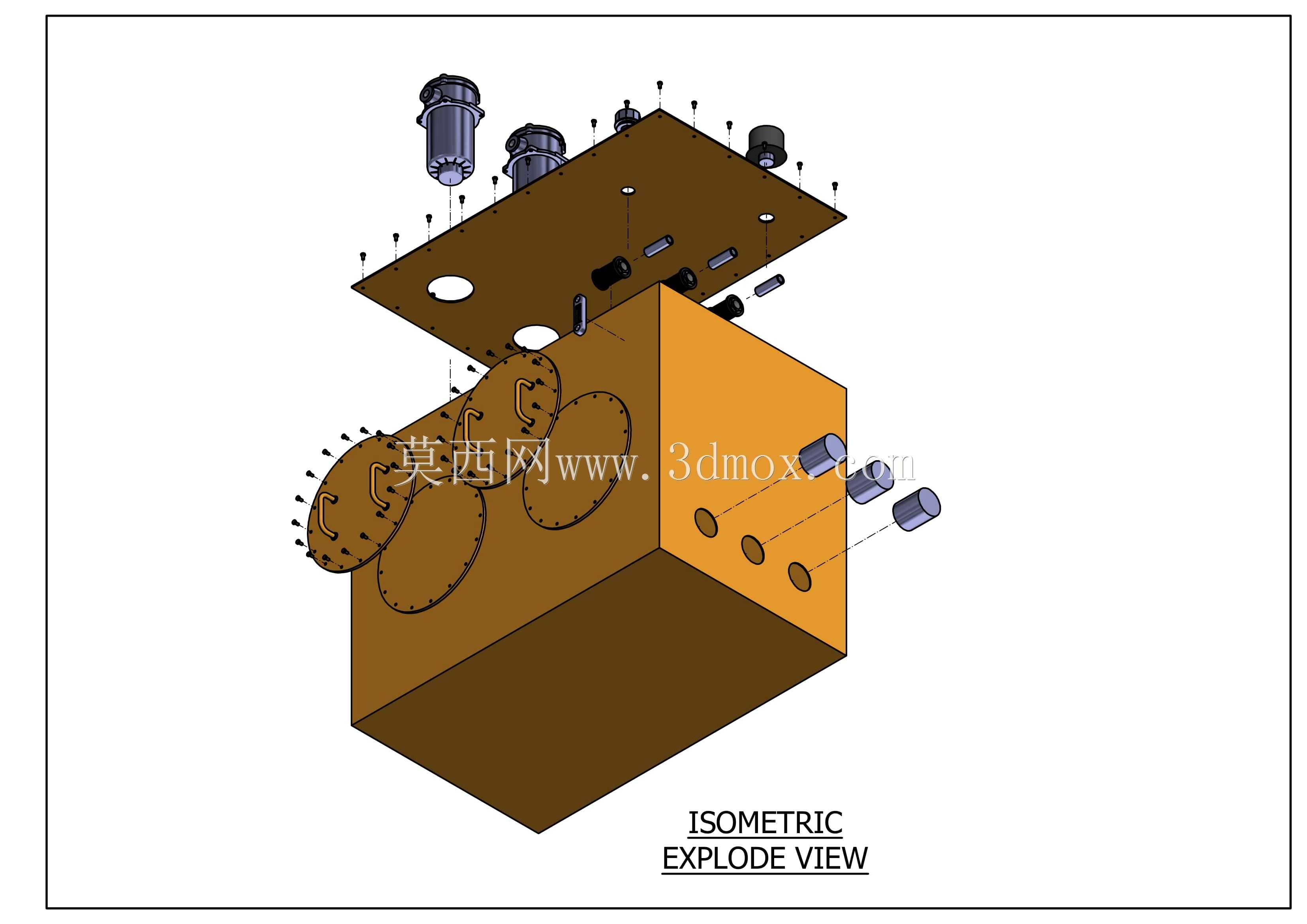

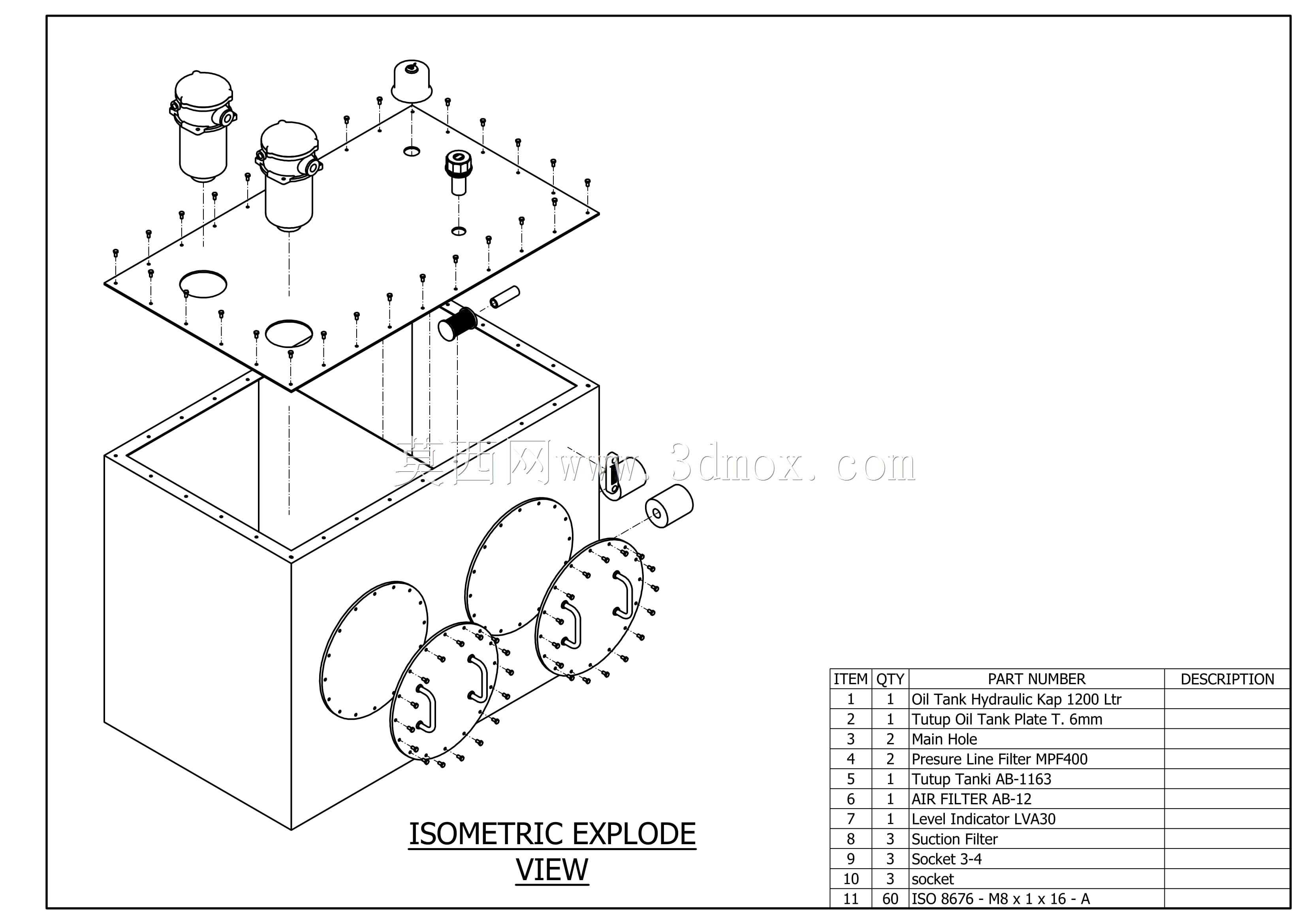

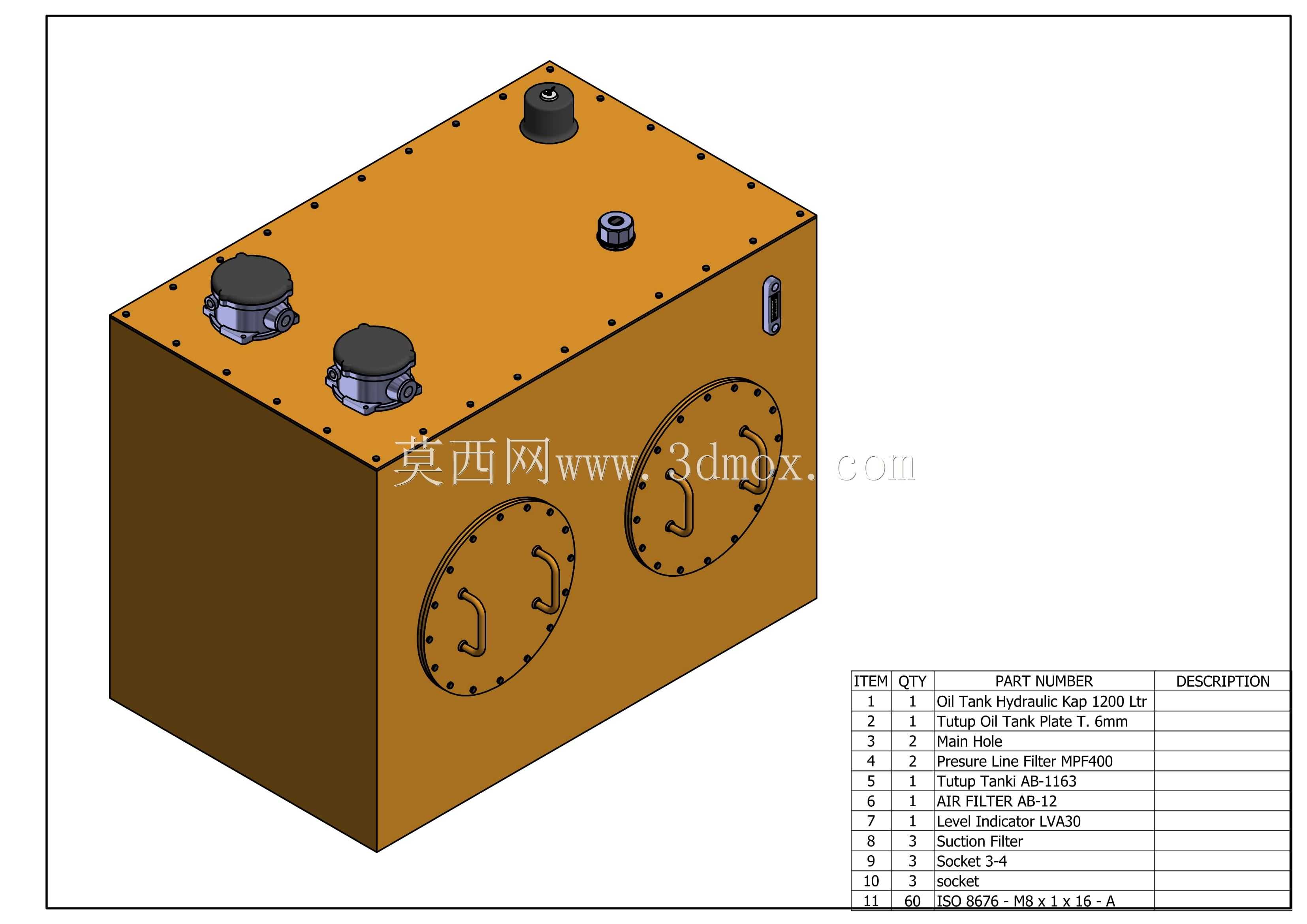

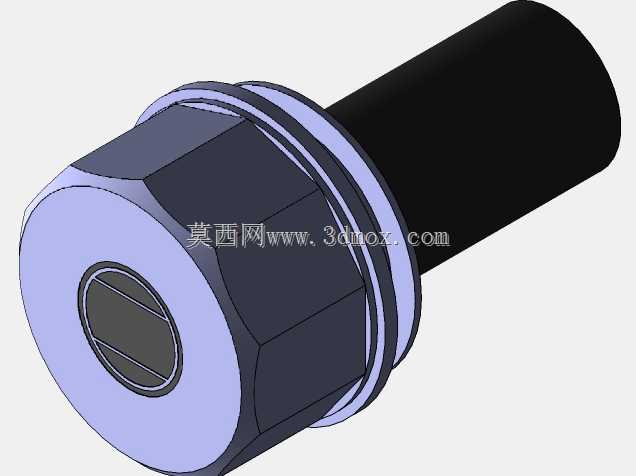

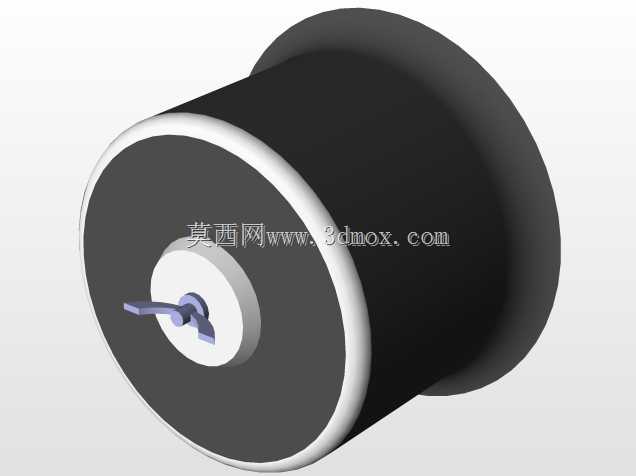

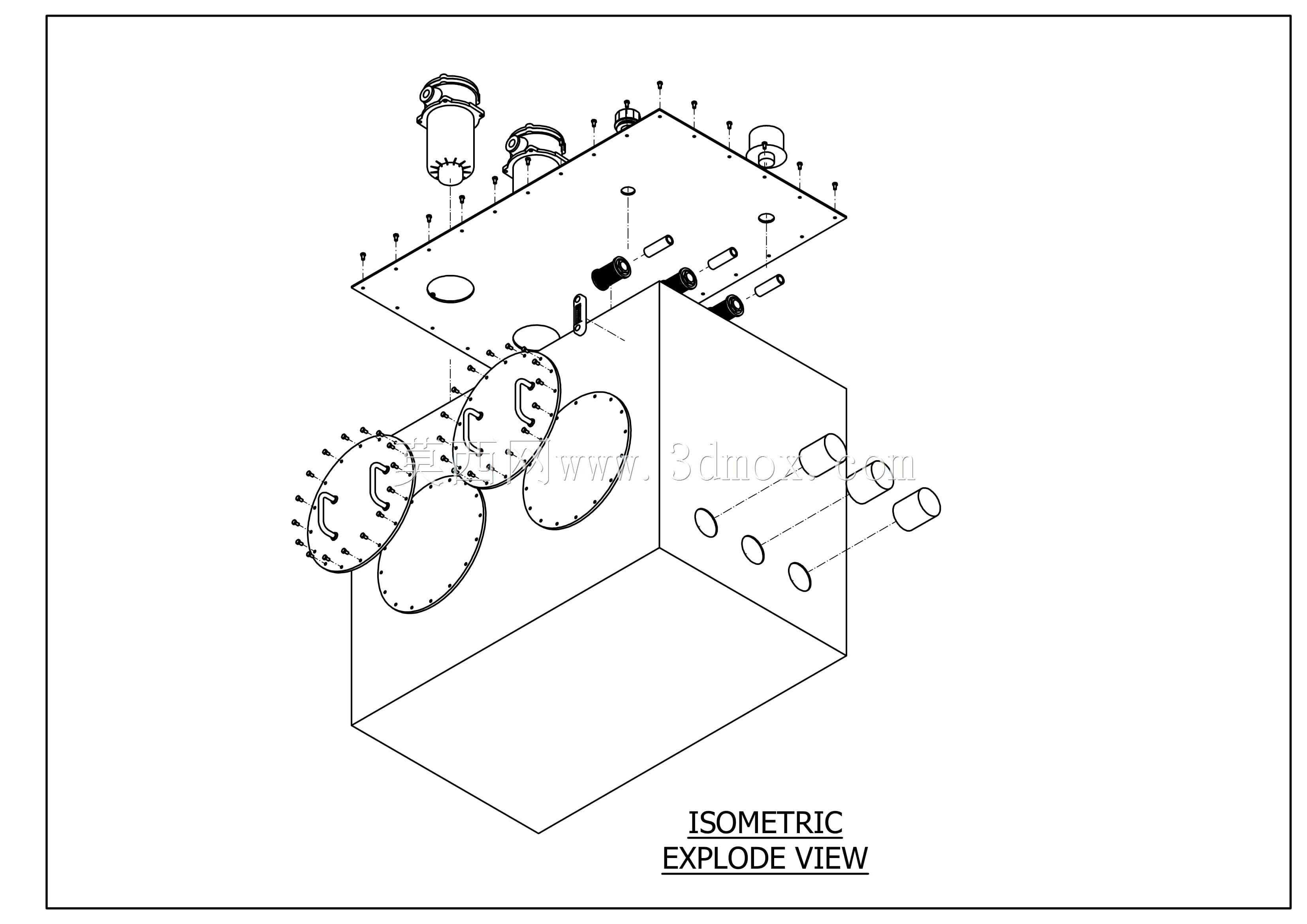

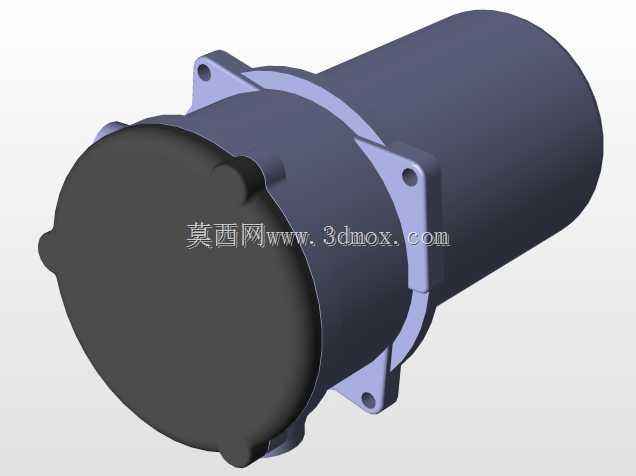

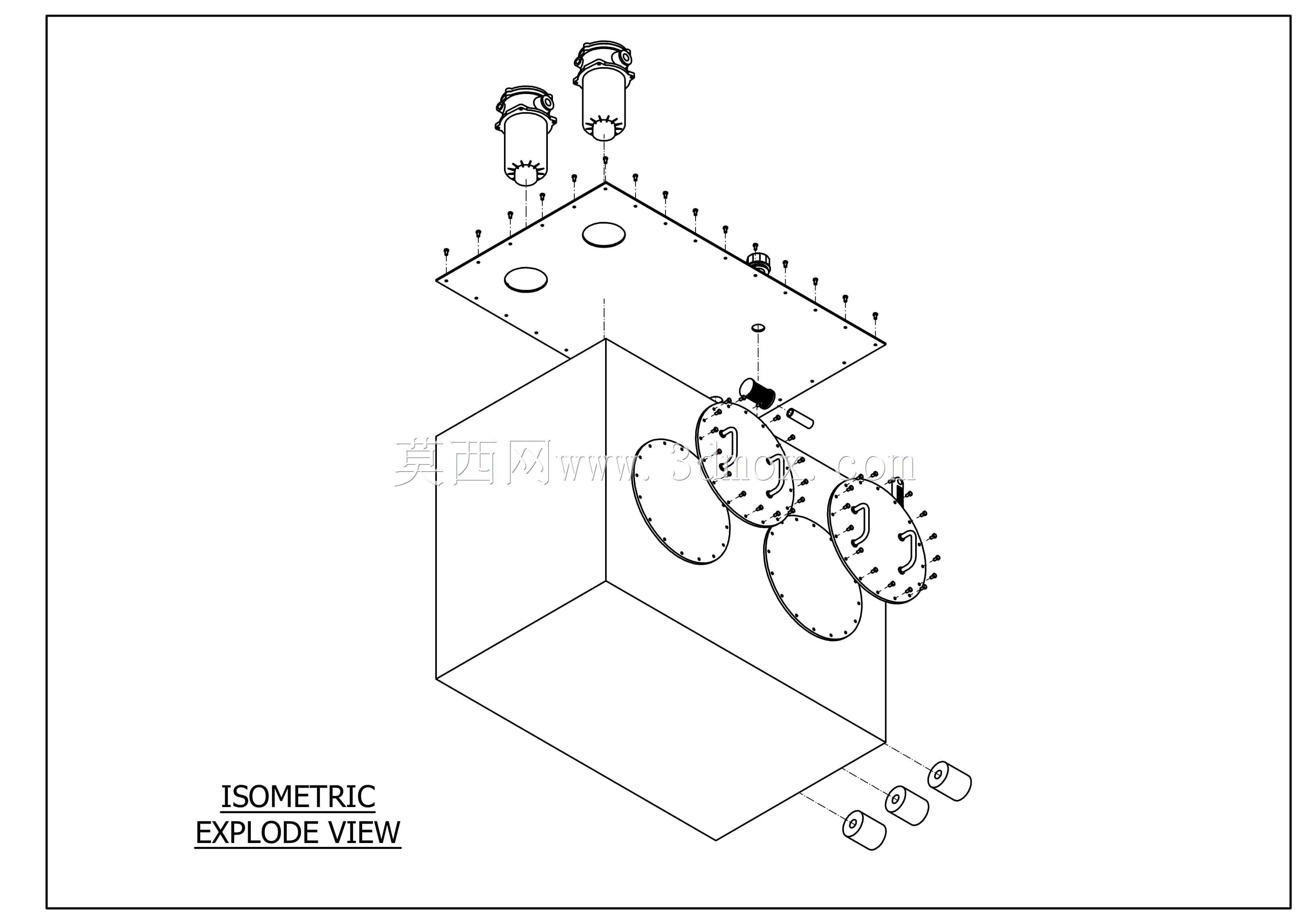

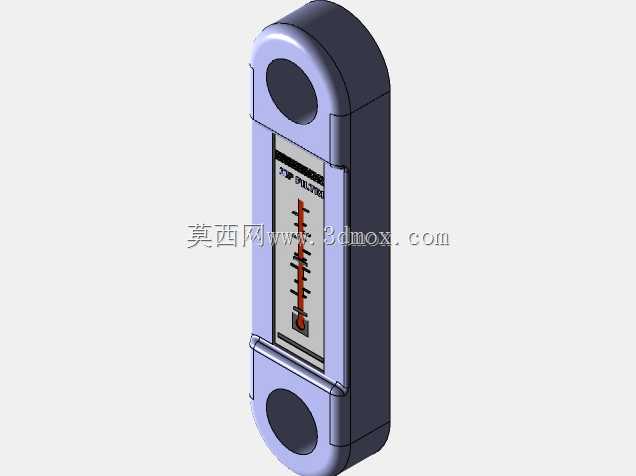

　　油箱顶面的接口布局经过了针对性规划：两个大口径法兰接口用于连接回油过滤器，大流量回油直接通过过滤器进入油箱，避免回油冲击搅起箱底沉积的杂质；旁侧的小规格空滤器接口负责平衡油箱内部与外界的气压差，避免油泵吸油时箱内形成负压导致吸空、气蚀等故障，同时阻隔外界环境中的粉尘杂质进入油液；顶面的液位计安装座可以直观观测箱内油位高度，方便运维人员及时补油、排查泄漏问题；侧壁预留的液位液温一体安装位，能同时监测油液温度与液位，配合系统的温控装置实现冷却系统的自动启停。设计这类油箱时，首先要考虑的是安装边界的适配性，长方体的规整外形方便在设备机架、动力舱内做固定安装，箱体周圈的焊接法兰边既可以提升箱体整体刚性，避免满油状态下箱体侧壁鼓胀变形，

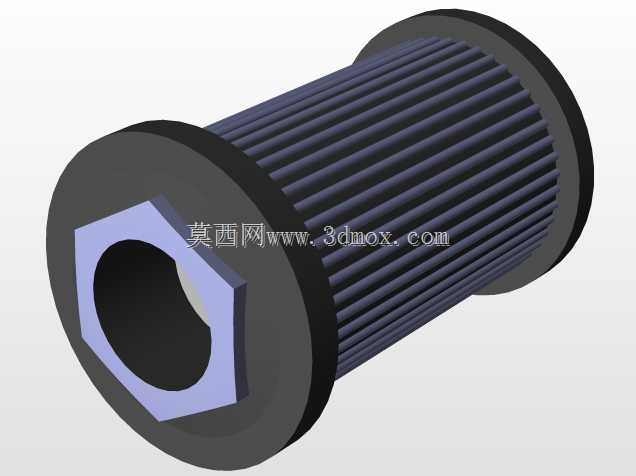

　　也可以作为安装定位的基准面，配合减震垫固定在设备底座上。内部结构上，这类油箱通常会在吸油区与回油区之间设置隔板，延长油液在箱内的循环路径，让回油携带的气泡有足够时间上浮溢出，杂质有足够时间沉降到箱底，吸油口位置会加装足够通流面积的吸油过滤器，避免大颗粒杂质进入液压泵造成泵体磨损，回油口的位置会设置在油箱液面以下，避免回油冲入油液产生大量气泡。从安装尺寸的角度看，1200升容积的油箱在设计时会将长宽高比例控制在合理范围，避免过高的油位导致吸油口吸空，也避免过薄的箱体在运输、吊装过程中出现变形，箱体顶部预留的吊装孔方便车间装配、现场安装时的吊装作业，侧壁的放油口设置在箱体最低位置，方便换油时彻底排空箱内的旧油与沉积杂质。

　　很多现场使用的液压系统故障根源都来自油箱设计的不合理，比如容积不足导致油液散热不够、油温过高加速密封件老化，或者隔板设计缺失导致杂质直接被吸入泵体，或者密封结构设计不合理导致漏油、进气等问题，这类经过实际工况验证的油箱结构，在接口布局、刚性设计、运维便利性上都做了充分考量，能适配多数中大型液压系统的动力单元配套需求，建模过程中对焊缝位置、法兰安装尺寸、人孔密封结构的还原，也能为后续的工程出图、生产加工提供准确的参考依据，避免设计阶段出现尺寸干涉、安装位不匹配等常见问题。
