双车位光伏遮阳停车棚结构设计

　　这套结构主要面向露天公共停车场、商业园区配套停车区、厂区员工停车区这类需要同时解决车辆停放遮阳挡雨与清洁能源利用的场景，区别于传统仅具备遮挡功能的停车棚，顶部集成光伏组件的设计可以在不额外占用地面空间的前提下，利用停车棚的闲置顶面完成太阳能到电能的转化，产出的电能可直接接入停车场配套的照明系统、道闸供电系统，或是就近并入园区微电网，抵消部分公共用电消耗。从实际使用层面看，结构首先要满足常规家用乘用车的停放需求，双车位的排布采用并排平行设置，单车位预留的停放宽度适配市面主流A级、B级家用SUV与轿车的尺寸，横向总跨度控制在合理范围，避免单根横梁跨度过大带来的挠度变形问题，纵向的停放深度预留足够的车头车尾安全距离，

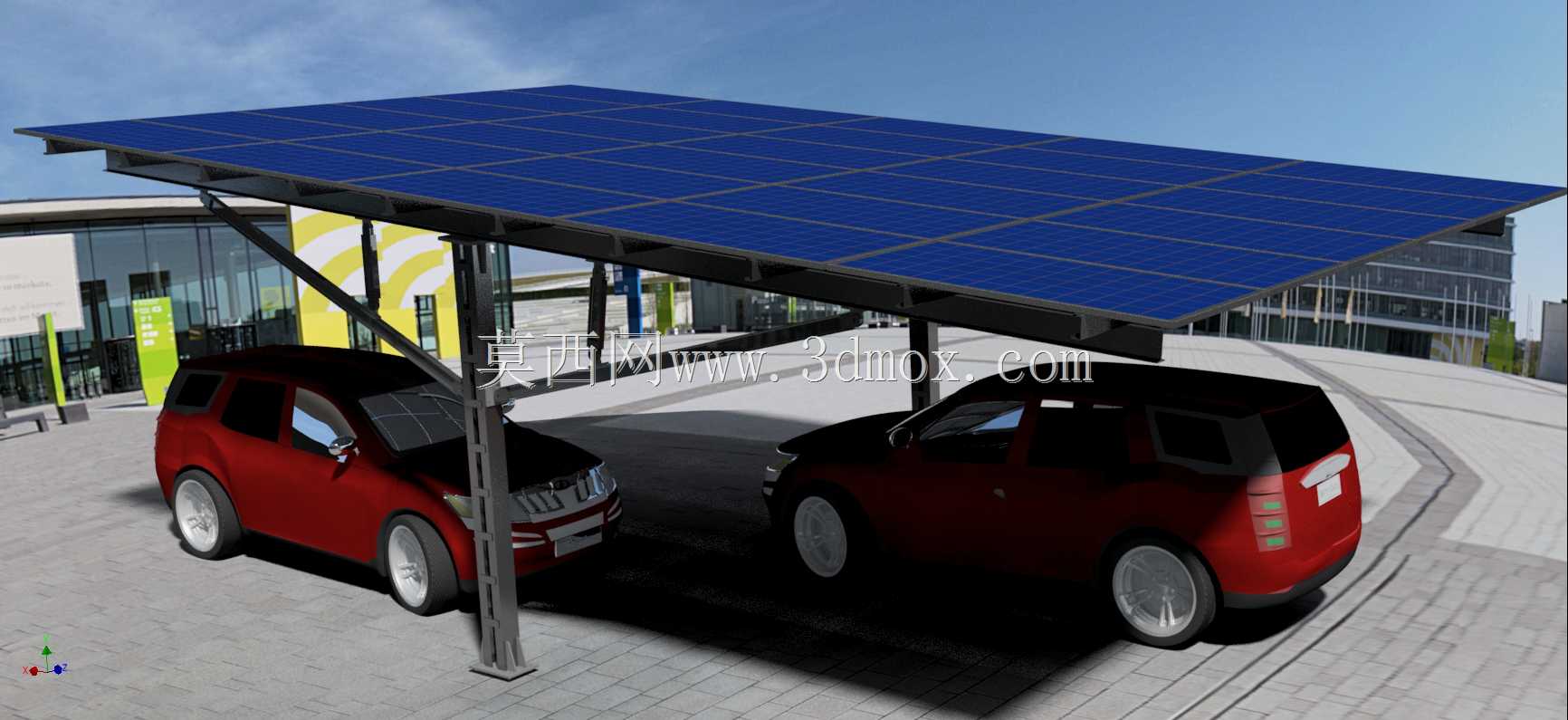

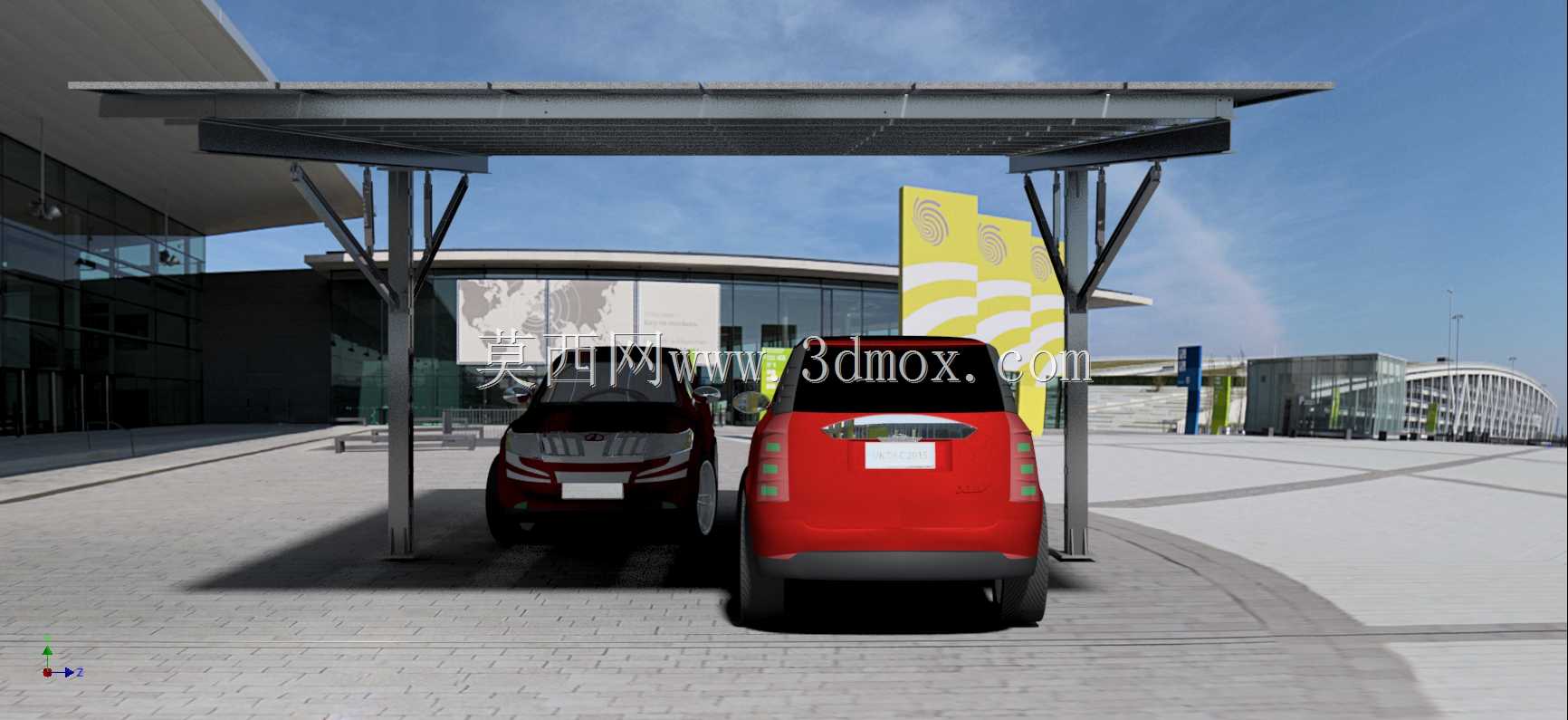

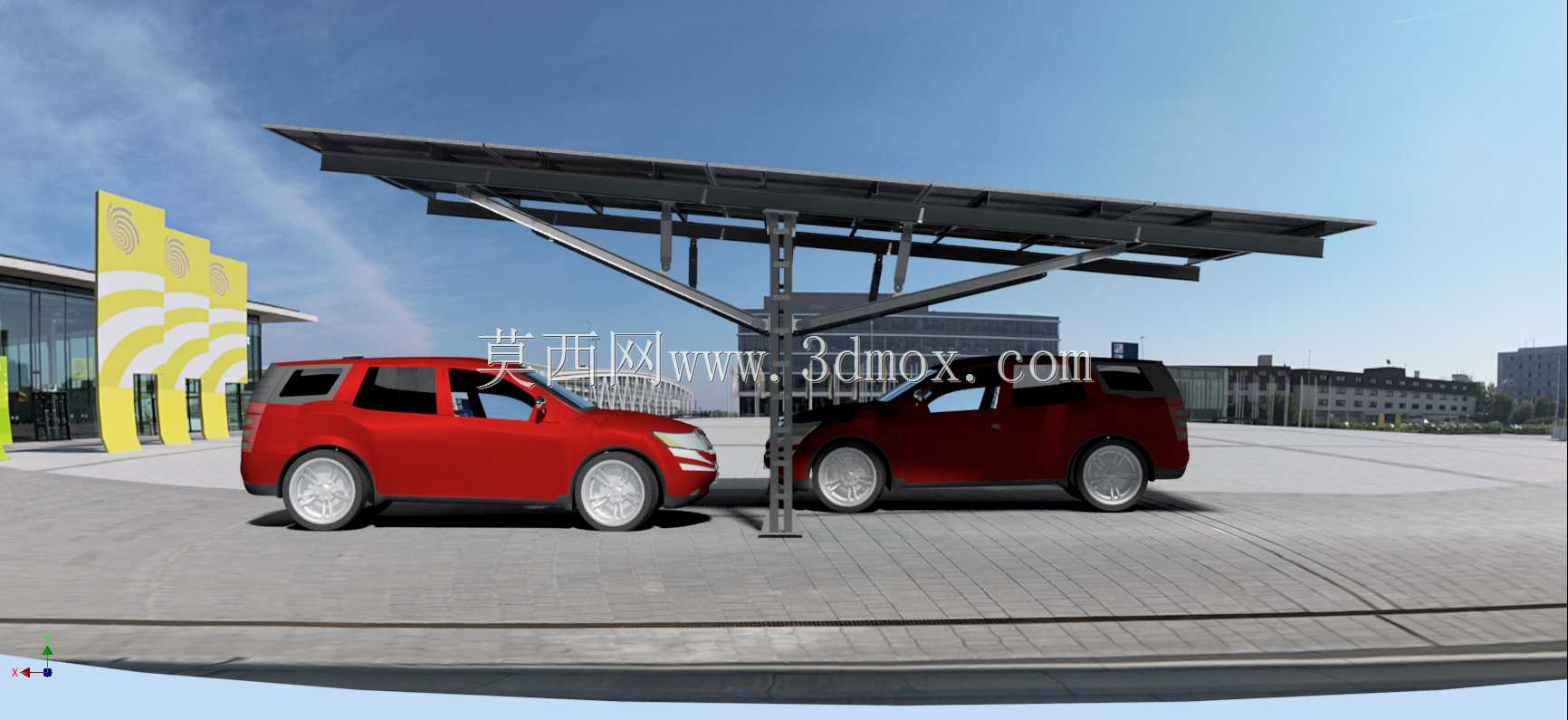

　　保证车辆停靠时不会碰到前后支撑立柱，也不会出现车头超出棚体遮挡范围的情况。支撑结构采用单侧立柱悬挑的设计思路，立柱设置在两个车位相邻的后侧位置，这种排布方式可以让车位的进出侧完全没有立柱遮挡，驾驶员停靠车辆时不需要避让侧边支撑结构，新手停车也不会出现刮蹭立柱的问题，同时悬挑的主梁从立柱位置向车位前侧延伸，整体形成无遮挡的棚顶覆盖区域。棚顶的倾斜角度经过适配设计，既可以保证光伏组件获得合适的受光角度，提升发电效率，也能让雨水顺着倾斜的棚顶自然流向后侧排水槽，不会在棚顶形成积水渗漏，倾斜角度的设置也兼顾了不同纬度地区的光照角度差异，结构预留了角度微调的安装余量，可根据项目落地的实际纬度做小范围调整。光伏组件采用标准模块化排布，

　　顺着棚顶的倾斜框架整齐铺设，组件之间预留均匀的安装间隙，既方便后期运维时的单块组件拆卸更换，也能避免热胀冷缩导致组件互相挤压破损，组件下方的支撑框架采用型钢焊接成型，框架的受力点经过载荷校核，可承受常规地区的积雪载荷与阵风风压，不会出现大风天气棚顶变形、组件脱落的问题。立柱底部采用预埋地脚螺栓的安装方式，安装时需要提前在硬化地面做混凝土预埋基础，保证立柱与地面的连接强度，地脚螺栓的排布做了防松设计，搭配垫片与双螺母锁紧，长期使用不会因为车辆进出的震动、风力吹动出现连接松动。棚体的整体高度设置在合理区间，保证家用SUV停放时顶部与棚底框架留有足够的安全间隙，不会出现车辆开入时车顶刮蹭棚架的问题，同时这个高度也不会让棚体过于高耸，

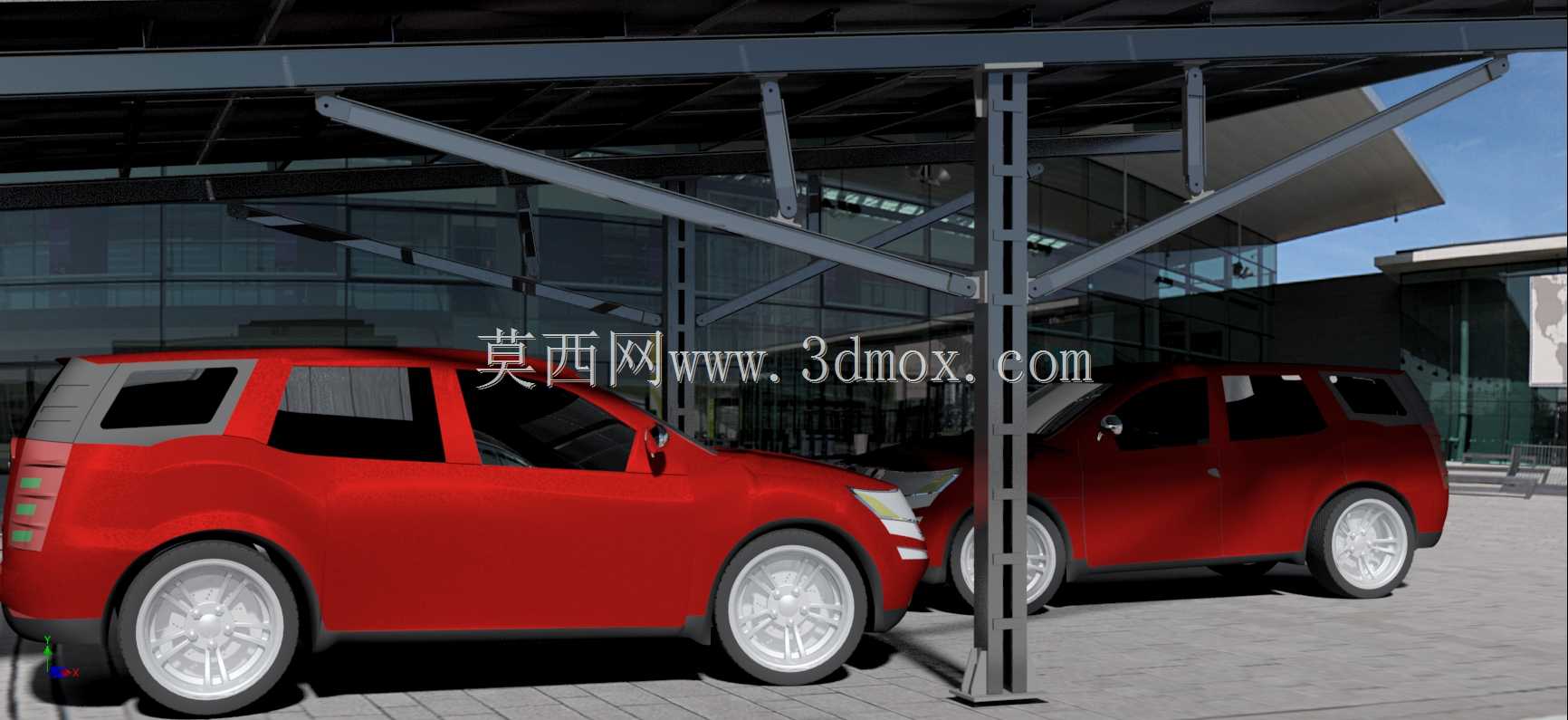

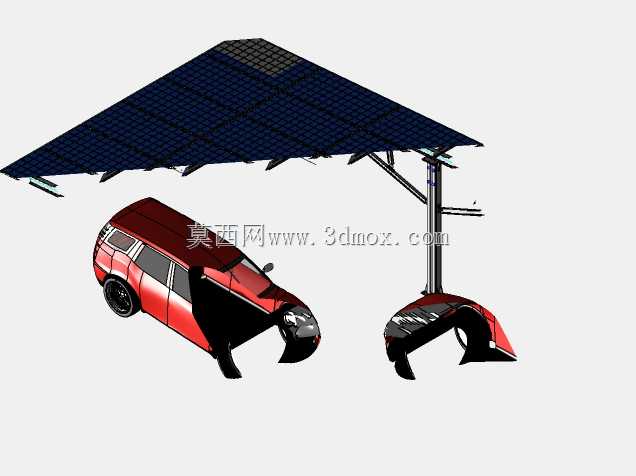

　　降低大风天气下的风阻影响。从结构设计的细节来看，所有型钢连接位置都做了加强筋处理，悬挑主梁与立柱连接的节点是整个结构的核心受力点，这里采用三角加强板满焊连接，分散悬挑带来的弯矩载荷，避免长期受力出现焊缝开裂的问题。棚顶的光伏组件压块采用标准化紧固件，不需要现场焊接作业，全部构件可在工厂预制完成后运输到现场组装，降低现场施工的难度与周期，适合批量复制建设在各类露天停车区域。结构的表面处理采用户外防腐工艺，所有钢构件都做了除锈后喷塑处理，可适应户外日晒雨淋的使用环境，长期使用不会出现锈蚀掉漆的问题，延长整体结构的使用寿命。在安装边界上，这套结构要求安装地面为硬化的混凝土地面，地面承载力满足预埋基础的承重要求，安装位置周边没有高大建筑或树木长期遮挡棚顶光照，避免影响光伏组件的发电效率，同时棚体后侧要预留足够的排水通道，让棚顶汇集的雨水可以顺利排入场地排水系统，不会在停车区域形成积水。这套结构在实际应用中，既解决了露天停车场车辆长期暴晒导致车内温度过高、内饰老化加速的问题，也能通过光伏发电产生实际的经济效益，相比传统停车棚的投入增量可以通过发电收益逐步回收，是目前园区、商业体停车场升级改造中比较常用的一种结构形式，建模过程中对所有受力节点、安装间隙、构件尺寸都做了1:1的还原，可直接用于结构受力校核、施工下料参考或是项目方案展示使用。
