带基质根用灌木打捆成型设备结构

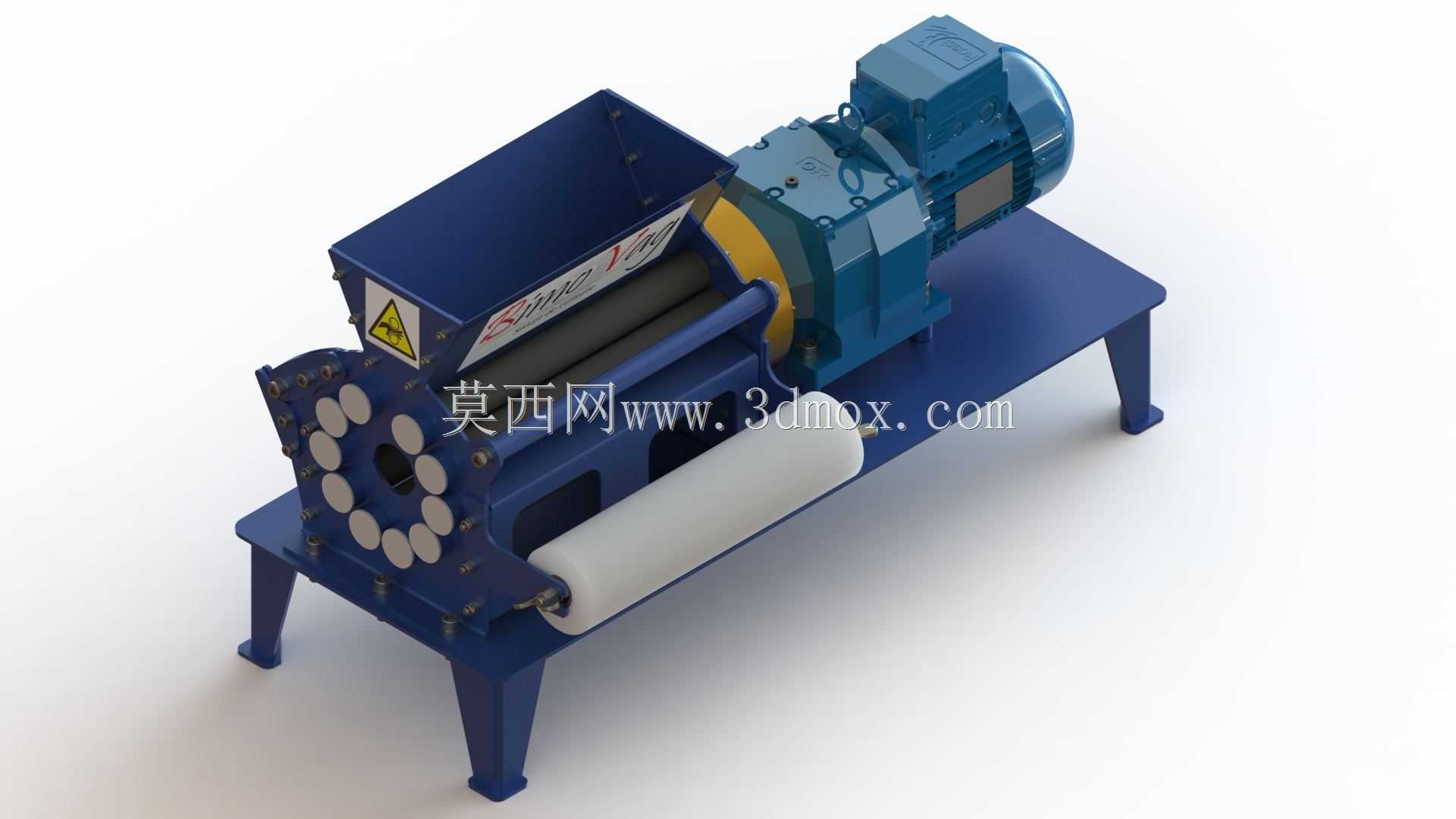

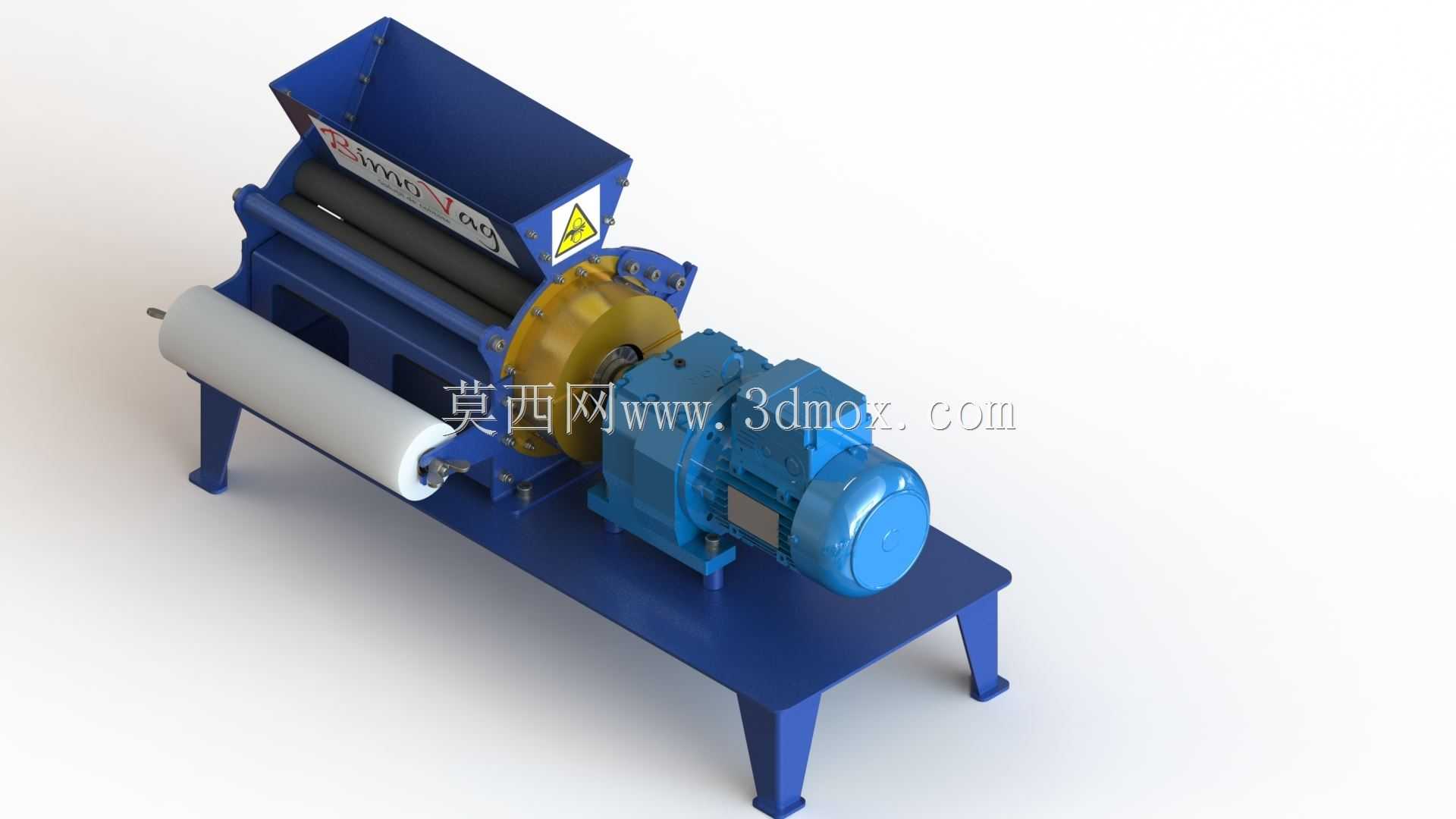

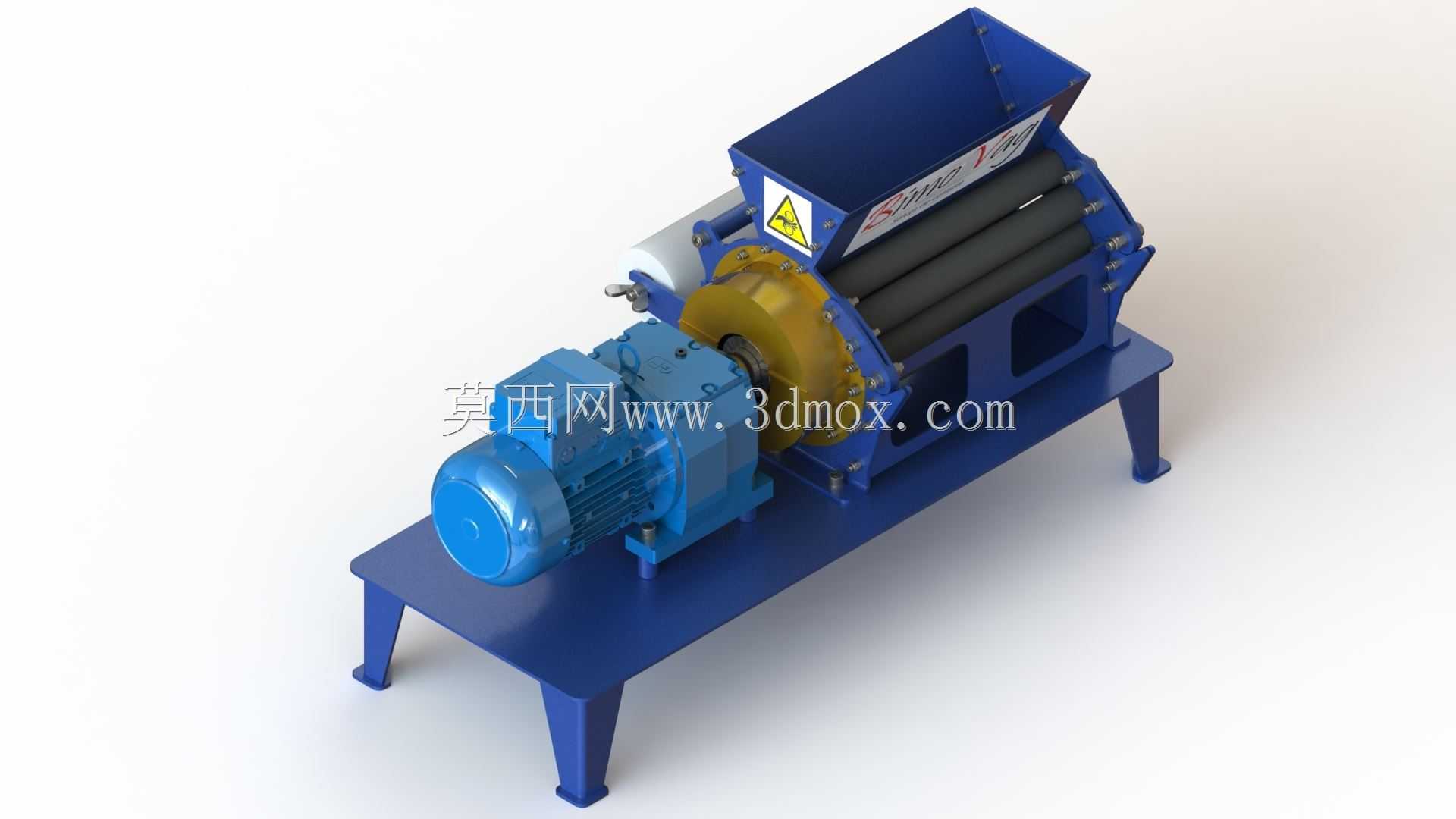

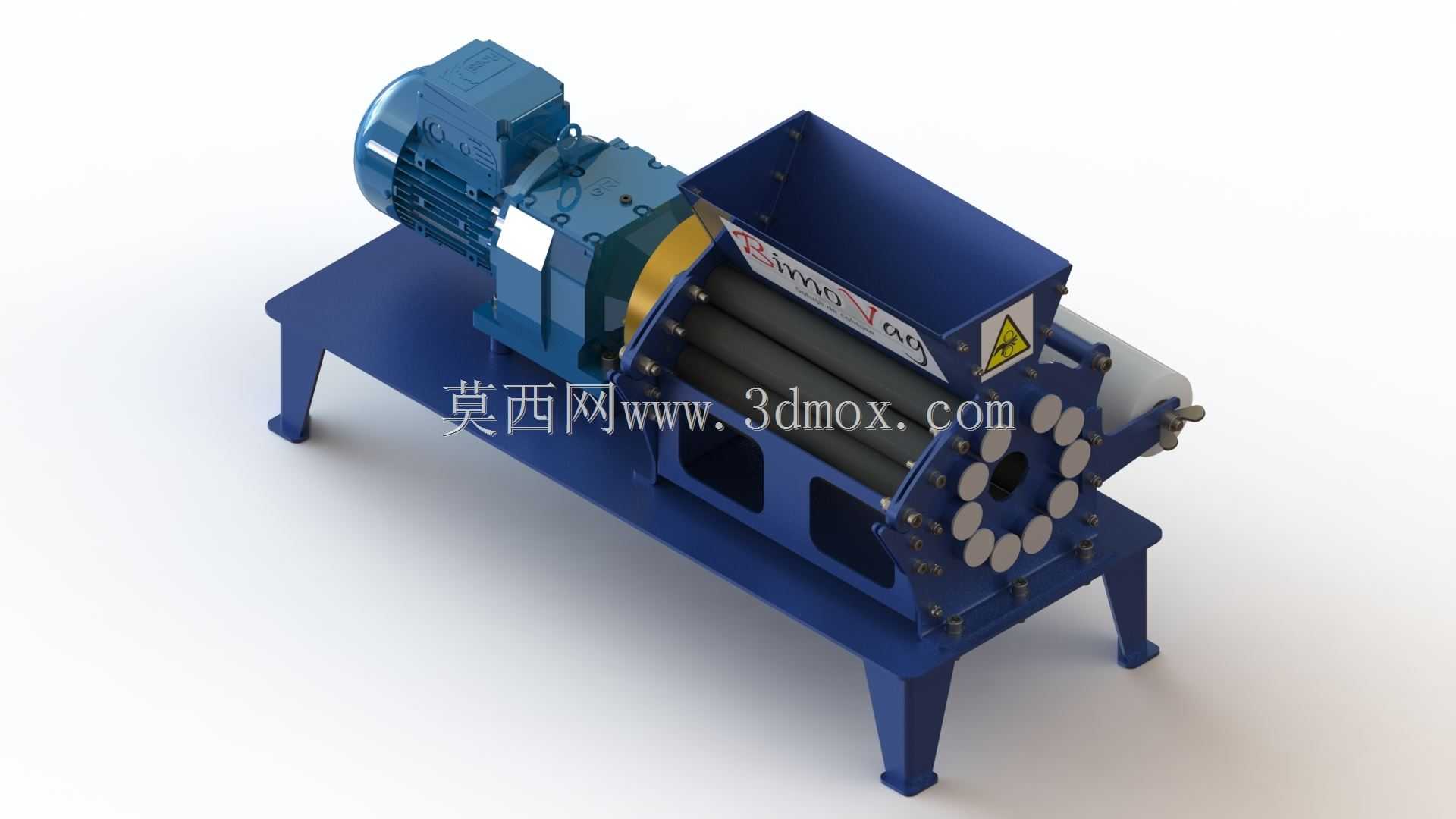

　　在林业育苗、基质栽培物料预处理的作业场景中，这类带基质的根用灌木打捆设备，主要解决松散基质与灌木根段批量规整成型的实际需求，替代传统人工捆扎效率低、成型尺寸一致性差的痛点。日常作业时，潮湿锯末、稻草段、切碎干草这类常见的育苗基质，会和待处理的灌木根段一同从设备上方的进料斗投入，进料斗采用倾斜导料结构设计，内壁做了顺滑过渡处理，避免高湿度基质粘附挂壁，保证物料能够均匀落入下方的压实成型腔室。设备的动力端采用卧式安装的减速电机直连驱动结构，电机与成型辊组之间通过法兰直连传动，省去了额外的链传动或带传动结构，既压缩了设备整体的占地尺寸，也减少了传动环节的功率损耗，同时降低了日常运维时的传动件维护工作量。设备的成型腔采用定径设计，

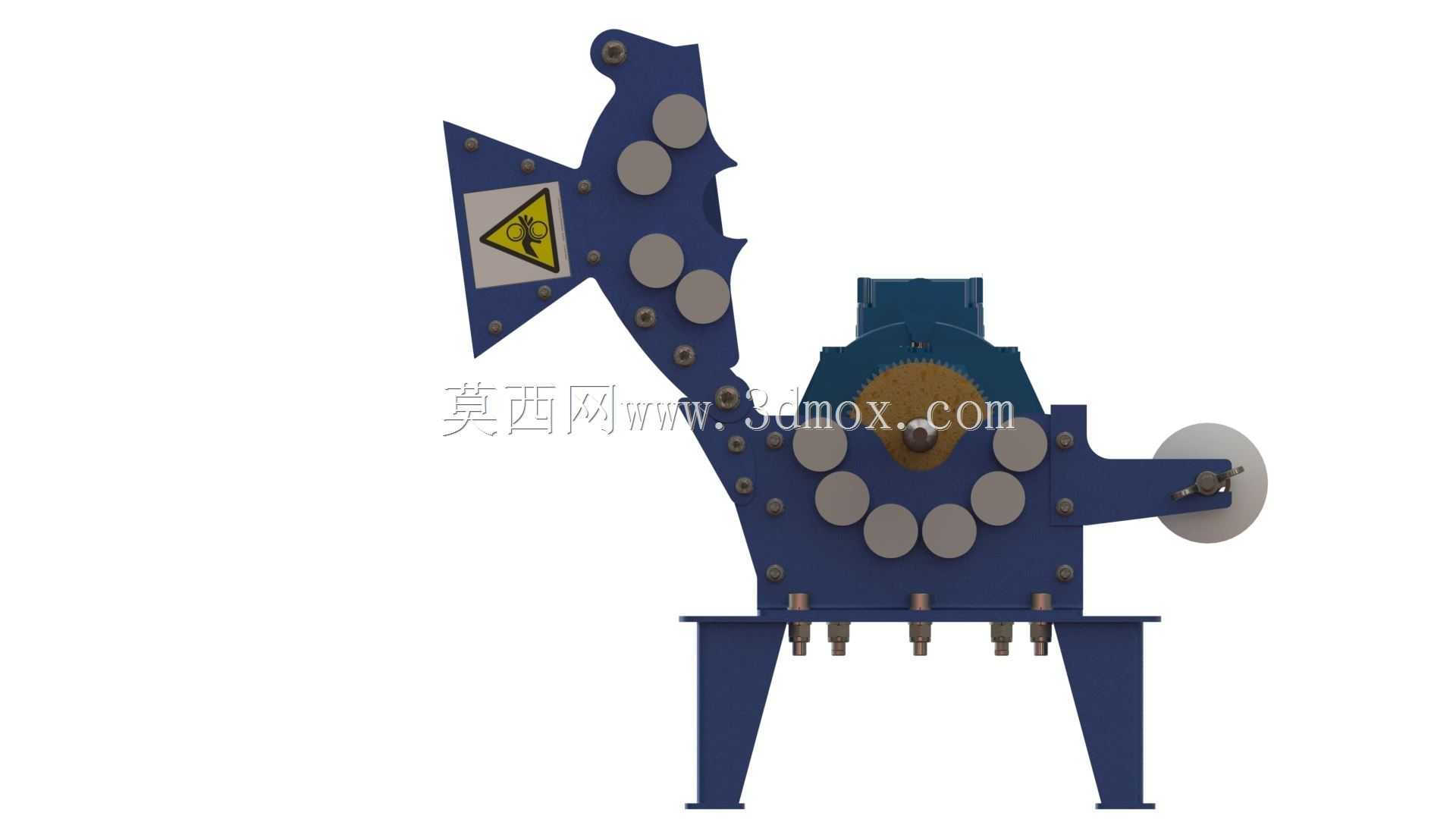

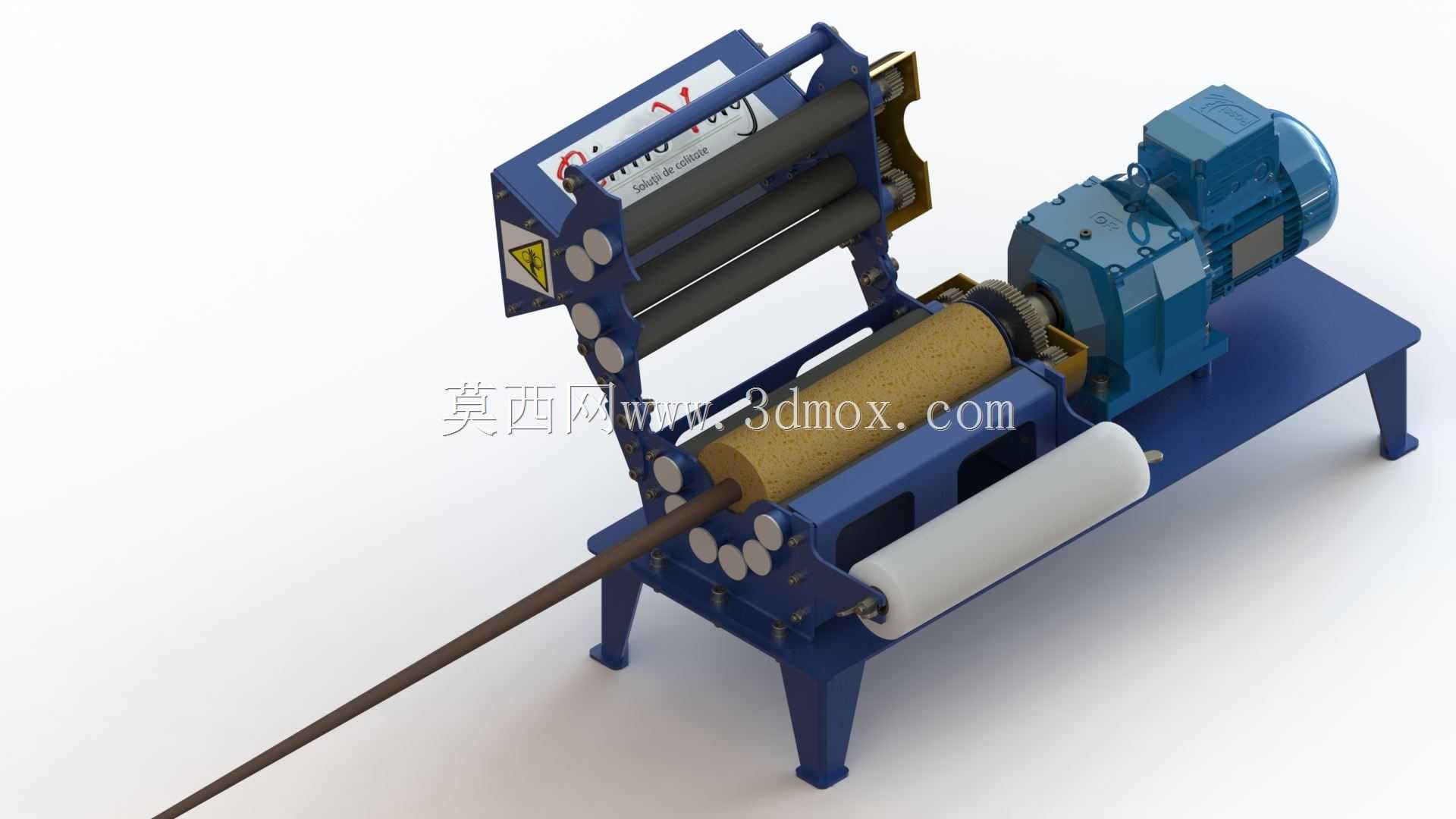

　　最终输出的成型捆直径恒定为120mm，单捆长度稳定控制在400mm，这个尺寸参数是匹配后续育苗移栽的套袋、装箱作业边界确定的，既不会因为捆径过大导致基质透气性不足影响灌木根系活性，也不会因为尺寸过小增加单批次处理的捆扎数量、提升后续转运的工作量。设备的压实辊组采用圆周均布的压块结构，压块表面做了耐磨堆焊处理，应对基质中混杂的细小沙粒、木质纤维的长期磨损，压辊的间隙可以根据基质的含水率、纤维长度做微调，当处理高湿度锯末这类易压实的物料时，适当缩小压辊间隙可以提升成型捆的紧实度，避免转运过程中散捆；当处理长纤维切碎干草时，适当放大间隙可以避免纤维过度卡滞造成设备负载突增。设备的出料端设置了水平导向托辊，托辊外包防滑橡胶层，

　　成型后的料捆会顺着托辊平稳输出，不会因为出料时的磕碰导致基质散落。设备的机架采用一体式型钢焊接结构，四个支脚做了加高处理，预留出足够的下方空间方便放置接料容器，支脚底部预留了地脚螺栓安装孔，可以直接固定在硬化的车间地面或者作业平台上，避免设备满负载运行时出现振动移位。设备的进料端侧面设置了安全警示标识，对应内部旋转辊组的危险区域，防护罩采用快拆式螺栓固定，日常清理内部残留基质、检查压辊磨损情况时可以快速拆卸，不需要借助复杂的专用工具。除了核心的灌木根段带基质打捆作业外，这套成型结构也可以适配其他松散物料的压实成型作业，比如育苗用的营养土压块、生物质碎料的预压成型，只需要根据物料的摩擦特性调整压辊的压紧力参数，

　　不需要对主体结构做大幅改动。从结构设计的角度看，这套设备把动力单元、进料单元、压实成型单元、出料单元做了高度集成，整体安装边界紧凑，不需要复杂的外接配套设备，只需要接入额定电源就可以独立完成作业，适合小型育苗基地、农林废弃物处理站点的小规模生产场景，不需要配备专门的操作班组，单人就可以完成上料、接料的全流程操作。设备的传动部位全部做了全封闭防护罩设计，避免作业过程中物料碎屑飞溅进入传动间隙，也防止操作人员误触旋转部件引发安全风险。压辊的轴承座采用外置式安装结构，轴承的润滑注油嘴引到设备机架外侧，日常加注润滑脂时不需要拆开设备护罩，大幅降低了日常保养的操作难度。成型腔的内壁做了抛光处理，减少高湿度基质与腔壁的粘附阻力，降低设备运行时的无用功率消耗，同时也能保证成型捆的外表面规整，不会出现腔壁刮蹭导致的基质脱落问题。
