工业级立式物料混合罐体结构设计

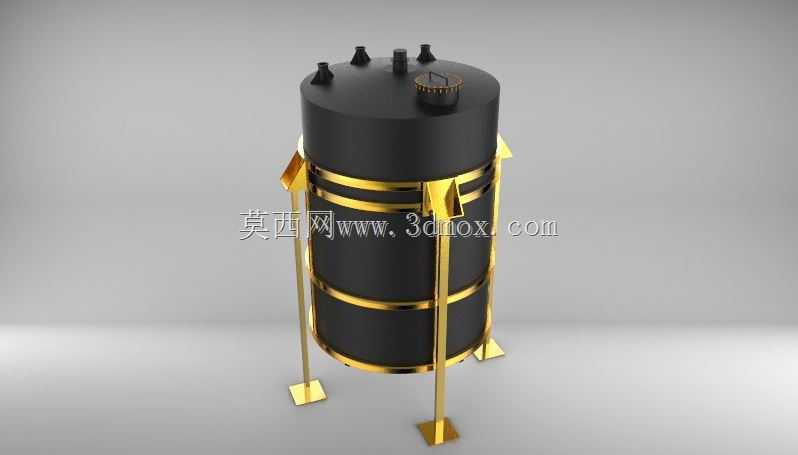

　　在精细化工、食品加工、医药制剂生产的车间工段里，这类立式混合罐体是批量物料均混工序的核心承载设备，不同于卧式混合设备占用横向场地空间的特性，立式结构可充分利用厂房垂直高度空间，在层高充足的生产车间内布置时，能有效缩减设备的水平占地投影面积，适配中小产能生产线的紧凑布局需求。从实际生产用途来看，该罐体可完成固-固粉体混配、液-固浆料搅拌、低粘度液液均相等多类混合工况，罐顶预留的多组接口可分别对接进料管、除尘管路、人孔检修通道、搅拌驱动机构安装位，部分接口还可根据工艺需求加装温度检测、压力监测的传感元件，实时反馈罐内物料的混合状态参数。

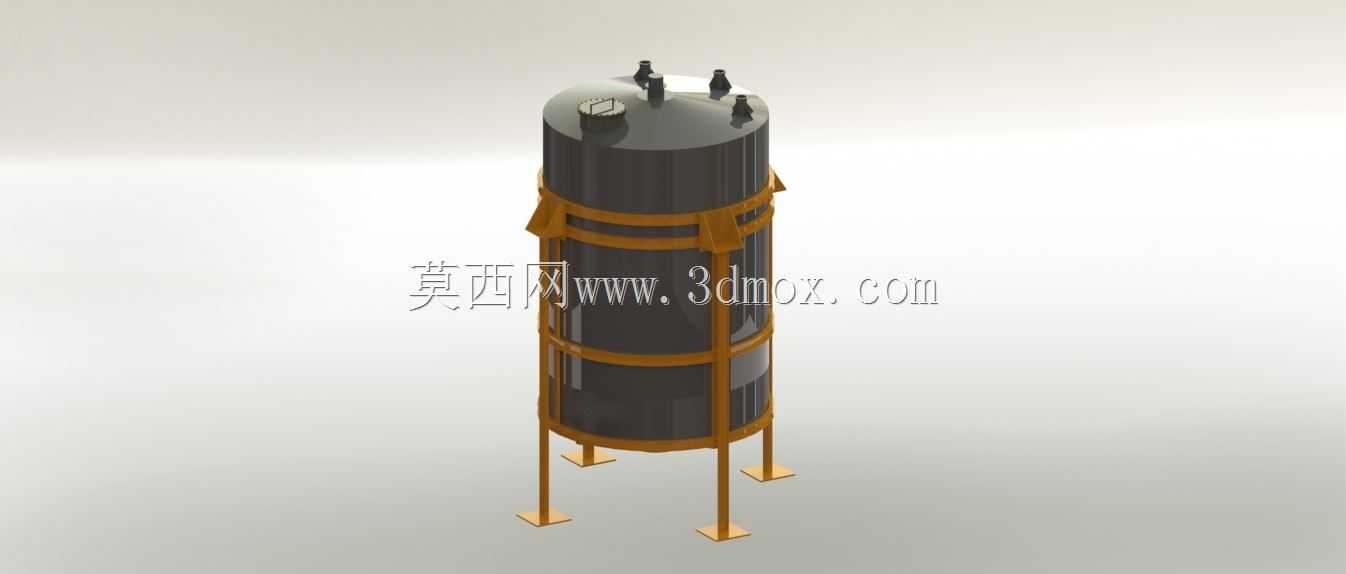

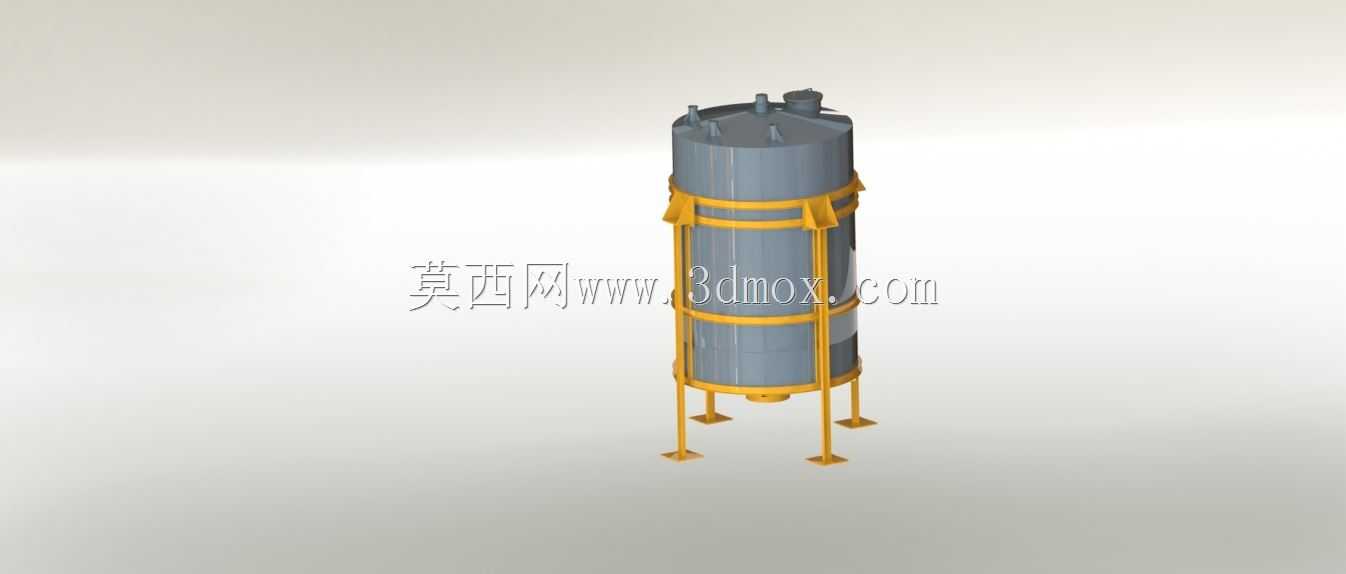

　　从结构设计思路上，罐体主体采用等径直筒段搭配上下标准椭圆封头的结构形式，直筒段的环向焊缝均做等距排布，避免焊缝集中区域出现应力叠加问题；筒身外部设置的多道环形抱箍结构，一方面可对薄壁筒体起到径向加强作用，避免罐内盛装物料后筒壁出现鼓胀变形，另一方面抱箍与四根立式支腿焊接为一体式支撑框架，支腿底部带方形安装脚板，脚板上预留螺栓安装孔，可直接通过膨胀螺栓与车间混凝土地面或钢制设备平台固定，安装时需保证四个支腿的安装面平面度公差控制在2mm以内，防止罐体倾斜导致内部搅拌轴出现偏磨问题。

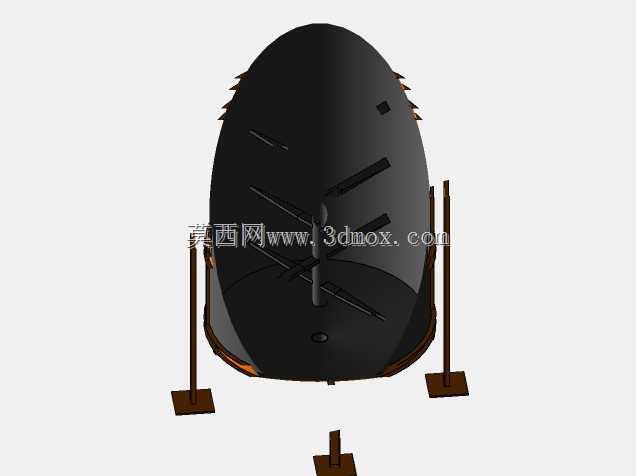

　　考虑到日常操作与检修的便利性，罐顶的人孔位置设置在靠近操作平台的一侧，操作人员无需攀爬至罐顶中心位置即可完成开盖检修、内部清理作业；支腿的高度设计预留了罐底出料口的操作空间，罐底采用下凸式封头结构，出料口设置在封头最低点位置，可保证混合完成后的物料依靠自重完全排空，减少罐内物料残留，降低批次切换时的清理工作量。筒身的环形抱箍同时可作为外部管线的固定支撑点，车间布置时可将伴热管线、冷却管路沿抱箍排布固定，无需额外在罐壁焊接管线支架，减少对罐体母材的焊接损伤。

　　在安装边界的尺寸把控上，该类罐体的外径尺寸适配常规车间的设备进场通道宽度，整体运输时无需对罐体做分体拆解，支腿与罐体的连接结构可在现场完成最终焊接固定，降低长途运输时的超宽风险；设备安装时需在支腿脚板与基础面之间加装减震垫，减少搅拌机构运行时的振动传递到厂房结构，同时罐体周边需预留不小于800mm的操作检修通道，方便日常巡检、阀门操作与设备维护作业。针对不同物料的混合需求，罐体内部可根据工艺要求加装不同形式的搅拌桨叶，筒身外部的支撑框架无需做结构改动即可适配不同功率的搅拌驱动机构，具备较好的工艺适配性，可在多行业的混合工序中通用。
