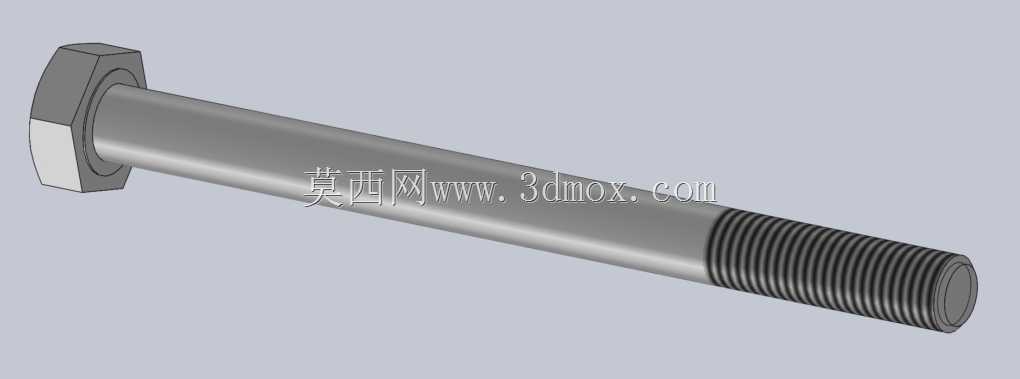

六角头半螺纹外六角紧固螺栓结构

　　在各类机械结构的连接场景里，这类六角头半螺纹螺栓是应用覆盖度极广的基础连接件，从重型工程机械的机架拼接、工装夹具的模块锁紧，到普通民用设备的壳体装配、输送线支架的固定，几乎所有需要可拆卸刚性连接的工位都能见到它的身影。和全螺纹螺栓不同，半螺纹结构的光杆段在安装时会穿过被连接件的光孔，光杆部分的直径与螺纹大径保持一致的加工精度，当螺栓锁紧时，光杆段可以承受更大的横向剪切载荷，避免螺纹牙型在剪切力作用下发生崩牙变形，这也是很多承受交变载荷、横向冲击的连接位优先选用这类结构的核心原因。

　　从设计逻辑上看，这类螺栓的六角头尺寸是匹配标准扳手开口尺寸设计的，头部的承压面做了平整加工，安装时六角头的下表面可以和被连接件表面或者垫片充分贴合，锁紧时不会出现偏载打滑的问题，头部的倒角设计既可以在装配时快速引导螺栓穿入安装孔，也能去除头部加工产生的锐边毛刺，避免安装时划伤操作人员或者工件表面。螺纹段的长度设计是经过匹配计算的，当螺栓穿过总厚度符合设计范围的被连接件后，露出的螺纹长度刚好可以满足螺母旋合的有效牙数要求，既不会因为螺纹过长导致螺母旋合到位后仍有多余螺纹外露积灰积屑，也不会因为螺纹过短导致螺母无法达到规定的旋合深度，影响连接强度。

　　实际选型应用时，需要先确认安装边界的尺寸参数：光杆段的长度必须大于所有被连接件的总厚度，保证锁紧时螺纹段不会出现在被连接件的光孔内部，否则横向载荷会直接作用在螺纹牙上，大幅降低连接的抗剪能力；六角头的对边尺寸要匹配现场常用的扳手规格，避免出现扳手空间不足无法锁紧的问题；螺纹的旋向和螺距要和配套的螺母、被连接件上的螺纹孔保持一致，普通工况下默认选用粗牙螺纹，在有防松要求、薄壁件连接或者微调机构的场景下，才会选用细牙螺纹规格。

　　在设备装配的实际工况里，这类螺栓的受力状态比较复杂，既会承受轴向的预紧拉力，保证被连接件之间不会出现分离间隙，也会承受设备运行时产生的横向剪切力、振动带来的交变载荷，所以光杆部分的圆柱度、表面粗糙度都有明确的加工要求，表面处理方式也会根据使用场景调整，普通干燥室内环境用发黑处理即可，户外或者有腐蚀的工况会选用镀锌、达克罗等表面处理方式，避免螺栓锈蚀后无法拆卸。很多设计人员在建模时容易忽略螺栓头下的圆角过渡，这个位置是应力集中的高发区域，如果直角过渡，在承受冲击载荷时很容易在头部和杆部的衔接位置发生断裂，合理的圆角过渡可以分散应力，大幅提升螺栓的疲劳强度。

　　做三维建模时，螺纹部分的建模要区分渲染用和工程用两种场景，如果是做装配干涉检查、运动仿真，不需要画出真实的螺纹牙型，用装饰螺纹线标注即可，减少模型的面数提升运算效率；如果是做渲染展示、3D打印样件，就需要画出准确的螺纹牙型，还原真实的产品外观。安装时还要注意，被连接件的安装孔直径要比螺栓杆部直径大0.2到1毫米，具体数值根据螺栓的公称尺寸调整，既不能间隙过大导致连接定位精度不足，也不能间隙过小导致螺栓穿入困难，尤其是长螺栓的安装场景，孔位的同轴度偏差会直接影响装配效率，设计时就要提前考虑孔位的公差配合要求。
