六角法兰面自钻螺钉标准件结构设计

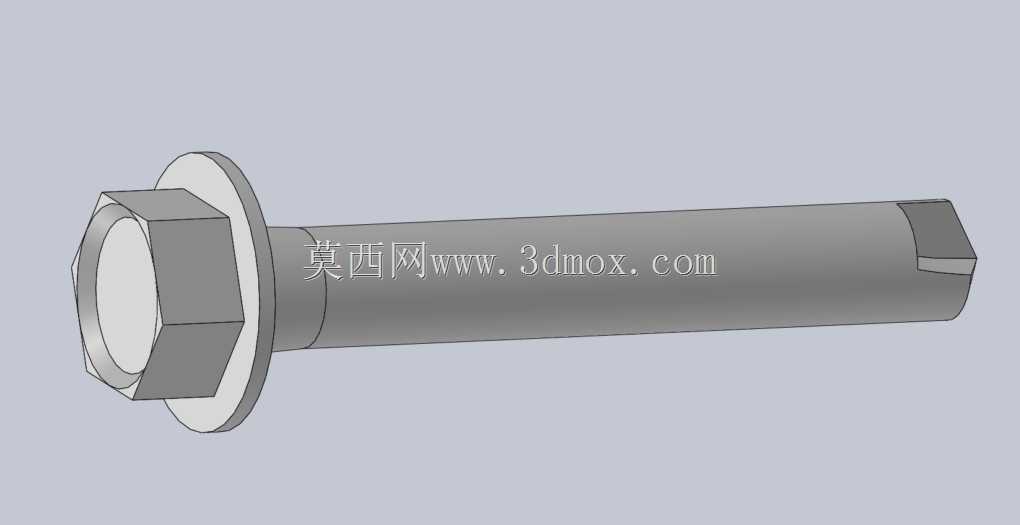

　　在钣金加工、轻钢龙骨搭建、彩钢瓦铺装这类现场施工场景里，普通自攻螺钉需要预先在被连接件上钻出底孔，不仅多一道工序，高空作业时额外携带电钻、钻头也会增加操作风险，带钻尾的自钻螺钉就是为解决这类痛点开发的紧固件，能一次完成钻孔、攻丝、锁紧的全流程，大幅提升现场装配效率。这款六角法兰面自钻螺钉的头部采用外六角结构，相比十字槽、盘头类螺钉，能承受更大的锁紧扭矩，配套普通套筒扳手就能施加足够的锁紧力，不会出现槽口打滑拧花的问题，适合需要较高预紧力的连接场景。头部下方集成的法兰面相当于自带了一个平垫圈，不需要装配时额外加装垫圈，法兰面的大接触面积能分散螺钉头部对被连接件表面的压应力，避免锁紧时压穿薄钣金、彩钢板这类低强度基材，

　　同时法兰面的平整接触面也能提升连接后的防松性能，在存在小幅振动的户外围护结构、设备护板连接场景下，能减少螺钉松动脱出的概率。螺钉的杆部采用全牙或者半牙的结构设计，根据不同的连接厚度可以匹配对应牙长的规格，螺纹采用自攻螺纹的牙型设计，牙距、牙高都经过适配，能在钻尾钻出的底孔内壁直接攻出匹配的内螺纹，不需要额外套丝，螺纹表面的光洁度控制到位，拧入时的阻力更小，不会出现拧入过程中螺纹崩牙、卡死的问题。钻尾部分的结构是这类螺钉的核心功能区，钻尾的切削刃角度、排屑槽的尺寸都经过优化，针对厚度在6mm以内的普通低碳钢板、彩钢板、铝合金板都能顺利钻削，排屑槽能及时把钻削产生的切屑排出，避免切屑卡在孔内导致螺钉拧入受阻，钻尾的末端做了定心处理，

　　钻孔时不会出现偏移打滑的问题，能保证钻孔位置的精度，不需要提前打样冲眼定位，进一步降低现场操作的难度。从安装边界来看，这类螺钉的总长度覆盖了从19mm到100mm以上的多种规格，能匹配不同总厚度的被连接件，使用时需要注意被连接件的总厚度不能超过螺钉钻尾部分的有效钻孔深度，否则会出现钻不穿基材、无法完成锁紧的问题；六角头部的对边尺寸符合对应标准的要求，配套的套筒是通用标准规格，现场不需要准备特殊工具，普通的电动扳手套筒就能适配，法兰面的外径比同规格六角头的外径大30%左右，在压接较软的密封胶条、防水垫片时，能提供足够的压紧面积，保证彩钢瓦屋面、外墙板连接位置的防水性能。在三维建模过程中，这类标准件需要重点还原几个关键结构的尺寸精度：

　　首先是六角头部的对边、对角尺寸，法兰面的厚度与外径，这部分直接关系到装配时套筒是否能顺利套入，以及法兰面的压紧范围是否符合设计要求；其次是螺纹部分的牙型参数，包括牙距、牙型角、大径小径尺寸，虽然建模时不需要完全还原真实螺纹的全细节，但在做装配干涉检查、运动仿真时，螺纹的大径尺寸必须准确，否则会出现装配时杆部与底孔干涉的误判；最后是钻尾部分的切削刃角度、排屑槽的轮廓，这部分虽然不影响常规的装配检查，但如果要做紧固件的力学仿真、钻削过程的工艺仿真，钻尾的结构精度会直接影响仿真结果的准确性。这类紧固件广泛应用在钢结构厂房的围护板安装、通风管道的法兰连接、电气柜的护板装配、户外广告牌的骨架连接等场景，不同场景下对螺钉的表面处理要求也有区别，户外使用的版本一般会做达克罗或者镀锌处理，提升防腐蚀能力，室内干燥环境下使用的版本可以采用普通镀锌处理降低成本，建模时可以根据实际使用场景配置对应的外观材质，方便在整体装配体中区分不同表面处理的零件。在做整机或者整体结构的BOM统计时，这类标准件可以做成参数化的模型，通过调整长度规格、法兰面尺寸的参数，快速生成不同规格的螺钉模型，不需要重复建模，能大幅提升结构设计的效率，同时参数化模型也能方便后续选型时直接调用，避免手动建模出现的尺寸错误。
