台式立式钻床工业加工设备结构

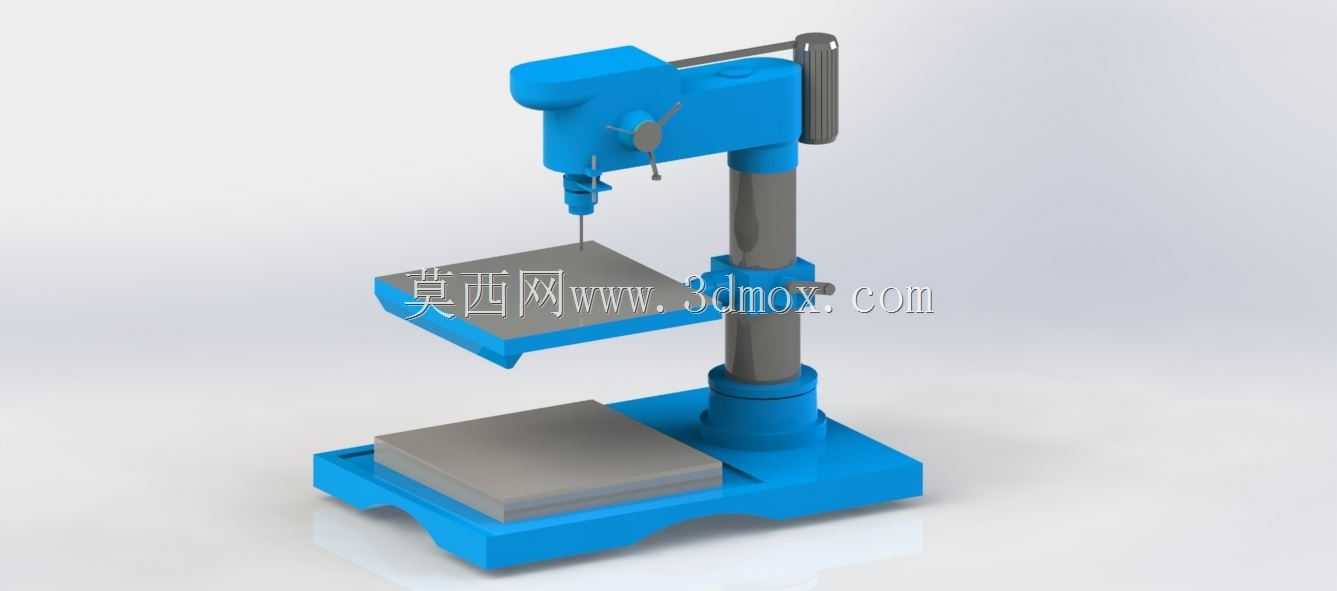

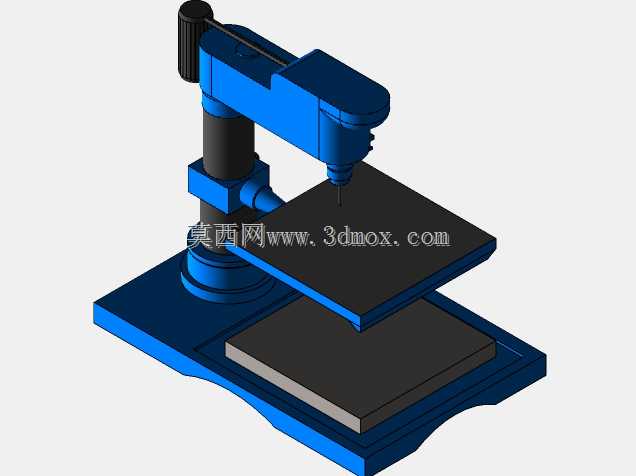

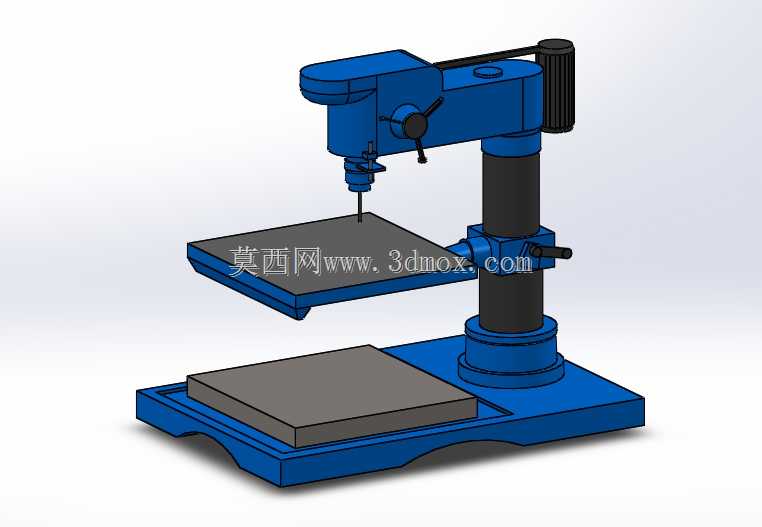

　　这款立式台钻的结构设计完全围绕小型机加工车间、五金维修工位、教学实训场景的实际钻孔需求展开，日常可覆盖黑色金属、有色金属、非金属板材及型材的钻孔、扩孔、铰孔、攻丝等常规加工作业，是小批量零件加工、设备维修配孔、工装夹具制作环节里出镜率极高的通用加工设备。从结构布局来看，设备采用经典的方箱式铸铁底座作为整机承载基础，底座上平面预留了T型槽安装位，可直接装夹小型工件或者配套平口钳、钻夹工装，底座底部的支撑脚做了加宽处理，即便在高速钻孔作业时也能保证足够的配重稳定性，不会出现明显的整机晃动。底座上方连接的是圆柱形立柱，立柱表面做了高频淬火处理，硬度满足长期升降滑动的耐磨要求，立柱上套装的工作台可沿立柱做上下高度调整，

　　同时工作台自身可绕立柱做360度水平回转，调整到对应加工位置后通过侧面的锁紧手柄即可完成固定，工作台的工作面同样加工有T型槽，用于装夹异形工件或者延伸工装，当加工高度较高的工件时，还可将工作台转开，直接把工件放置在底座平面上加工，拓展了可加工工件的高度范围。立柱顶部连接的是主轴箱总成，内部集成了主轴传动机构、进给操作机构、变速调节结构，主轴的进给操作通过侧面的三辐式手轮控制，操作时手可自然搭在手轮上实现手动进给，进给行程设置了硬限位结构，可避免主轴超程脱出，主轴端部采用标准莫氏锥孔，可适配不同规格的钻夹头、钻头、铰刀等加工刀具，主轴箱侧面的手柄用于切换主轴转速，可根据不同加工材质、孔径大小匹配对应的切削线速度，

　　保证钻孔加工的表面质量与刀具寿命。主轴箱后侧设置了电机安装位，电机通过皮带传动将动力传递给主轴，这种传动结构可缓冲切削过程中的振动，同时过载时皮带打滑可保护内部传动齿轮与电机不受损坏，日常维护时只需打开皮带罩即可更换皮带、调整皮带张紧度，维护门槛极低。设备的整体外形尺寸控制在小型设备范畴，安装时不需要做专门的设备基础，普通的水泥地面、钢制工作台面均可放置，占地面积仅相当于一个中型钳工台的角落，非常适合空间有限的个体加工户、学校实训教室、工厂维修班组使用。设计过程中充分考虑了操作的人机工程性，进给手轮、变速手柄、工作台锁紧手柄的位置都设置在操作人员站立时可轻松触及的范围，不需要大幅度探身或者弯腰操作，

　　长时间加工作业也不容易产生操作疲劳。主轴的跳动精度控制在普通钻床的常规精度范围内，可满足IT10级及以下精度要求的孔加工需求，对于没有高精度坐标镗、加工中心的小型加工场景，这款设备完全可以胜任日常的孔加工任务。设备的外覆盖件采用钢板冲压焊接成型，表面做喷漆防锈处理，既可以保护内部的传动结构不受切屑、切削液的侵蚀，也能避免操作人员误触内部运转部件造成安全隐患，主轴位置配套的可调节防护挡板，可在钻孔时阻挡飞溅的切屑，进一步提升操作安全性。在实际使用场景中，这类钻床常配合划线工序完成零件的孔位加工，也可搭配专用钻模完成批量零件的钻孔作业，相比手持电钻，其固定的主轴结构可保证孔的垂直度与位置精度，相比大型摇臂钻床，其更小的体积与更低的使用成本更适合小型加工场景的日常使用。
