圆柱三阶变体益智魔方结构设计

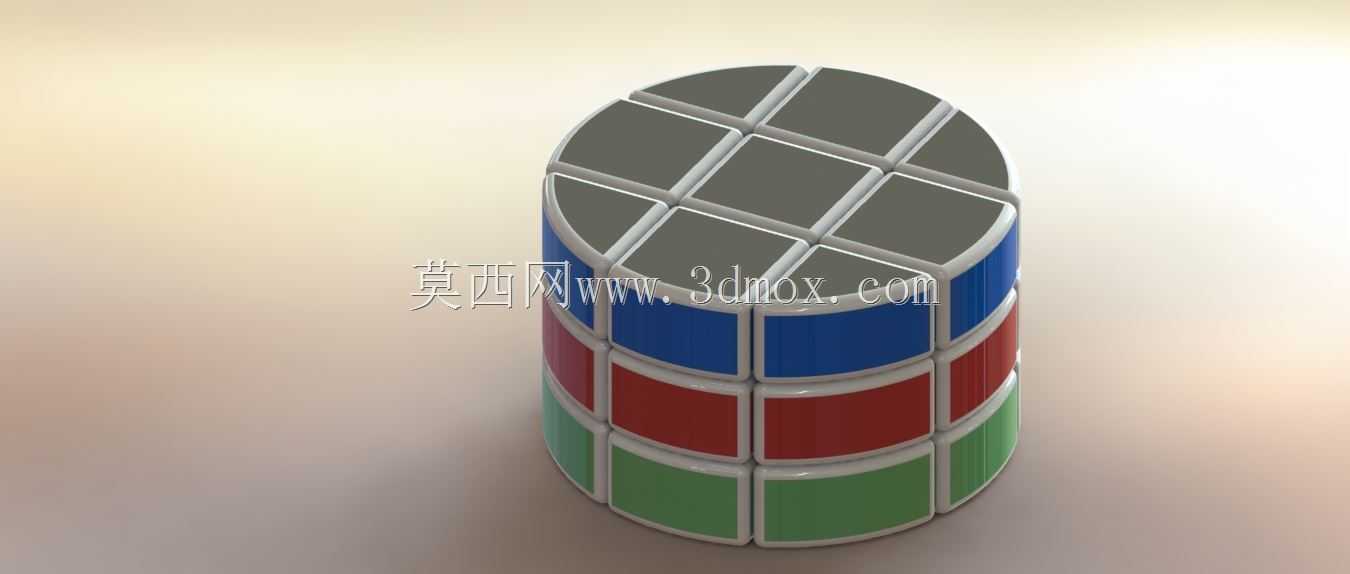

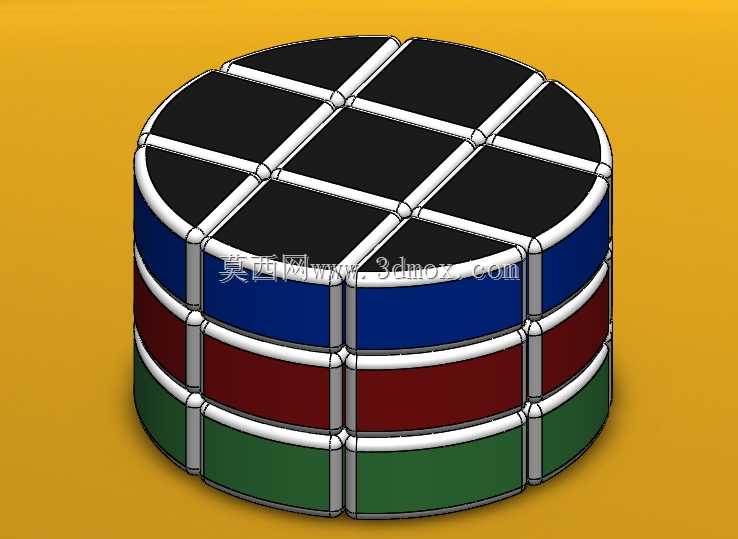

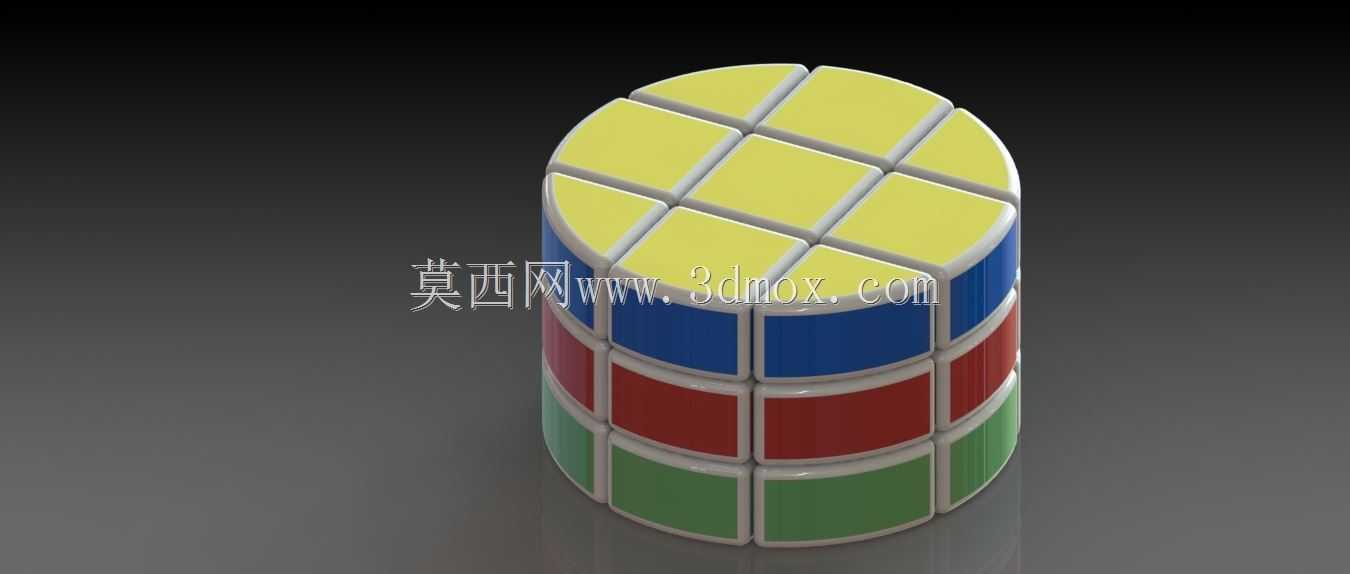

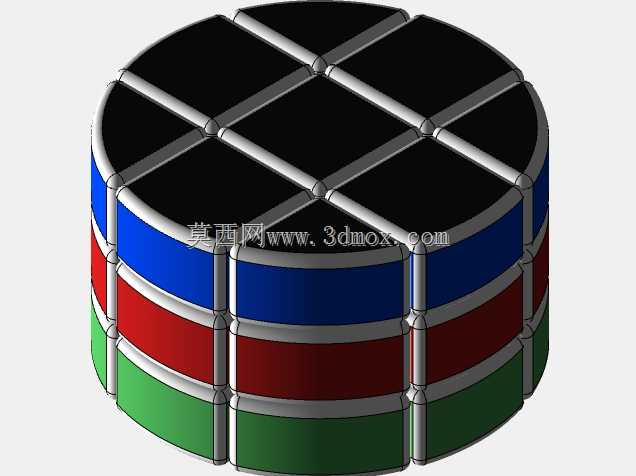

　　这款圆柱形态的三阶变体魔方，核心结构沿用经典三阶魔方的十字轴旋转内核，将传统正六面体的外轮廓替换为等直径圆柱面，所有外露块体的外弧面统一贴合圆柱母线曲率，保证旋转过程中块体之间不会出现卡滞或外凸刮蹭的问题。从实际应用场景来看，这类异形魔方除了作为益智玩具面向魔方爱好者做手感调试、结构改装的参考之外，其曲面分块、周向定位的结构逻辑，也能给旋转类文创产品、模块化拼接展示装置的结构设计提供参考，比如展会用的旋转拼接展示台、模块化圆柱造型的互动装置，都可以借鉴其块体定位与旋转间隙的设计思路。

　　在功能特性上，这款结构保留了三阶魔方三层独立旋转、每层可周向任意转动90度的核心操作逻辑，区别于常规正方块体的是，顶面与底面的块体被切割为带扇形弧面的异形块，每层侧面的块体外表面为等半径圆弧面，块体之间的拼接缝沿圆柱轴向与周向均匀分布，旋转到位时相邻块体的拼接缝完全对齐，不会出现错位断差。设计过程中首先要确定圆柱的整体直径与高度比例，常规手持把玩的尺寸下，圆柱直径控制在56-60mm区间，整体高度与直径保持1:1的比例，适配成年人单手握持旋转的操作边界，内核十字轴的中心与圆柱的形心完全重合，保证三层旋转的同轴度误差控制在0.1mm以内，避免旋转时出现块体偏磨。

　　块体的内部卡扣结构沿用经典三阶魔方的燕尾槽卡接设计，但针对曲面外轮廓做了适配调整：每个角块与棱块的内部卡爪长度根据所在位置的旋转半径做差异化计算，靠近圆柱外弧面的卡爪壁厚做均匀减薄，保证所有块体装入内核后，旋转时的阻尼感均匀一致，不会出现某一层过松或过紧的问题。安装边界上，内核的中心轴端面与圆柱上下端面的距离保持一致，上下端的中心块表面与同层扇形块的弧面齐平，没有突出或凹陷，整体外轮廓是完整的圆柱面，放置在平面上可以保持直立稳定，不会因为端面不平出现倾倒。

　　在间隙设计上，相邻块体之间的周向间隙控制在0.15-0.2mm，轴向间隙控制在0.1mm，既保证旋转时不会因为塑料件的注塑公差出现卡滞，也不会因为间隙过大导致块体晃动松散，影响旋转手感。块体的分块逻辑上，顶面与底面各分为8个扇形块，对应三阶魔方顶面的4个角块与4个棱块，侧面三层每层8个矩形弧面块，和上下层的扇形块一一对应，旋转时每层的块体可以沿周向顺畅滑动，定位弹珠的结构设置在中心块与十字轴的连接位置，每转动90度就会触发定位反馈，给操作者明确的到位手感。这类曲面分块的旋转结构设计，除了益智玩具领域，在工业设计的模块化拼接设备、可旋转造型的工业产品外壳上也有很高的参考价值，比如需要周向旋转调节功能的圆柱型控制设备外壳，就可以借鉴这种分块定位、间隙配合的设计思路，保证旋转调节的顺畅性与定位精度。
