分色层叠圆柱结构件三维造型设计

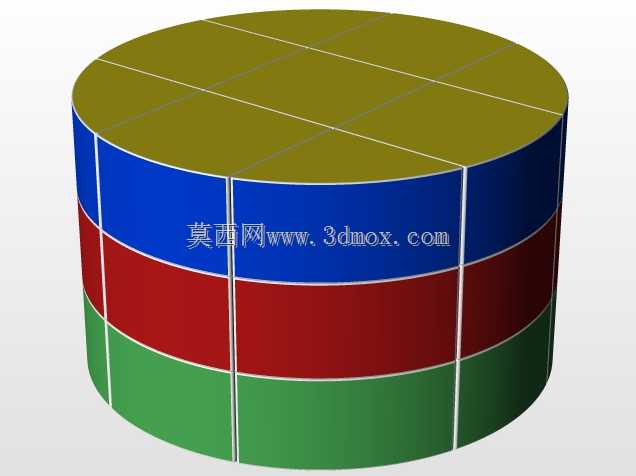

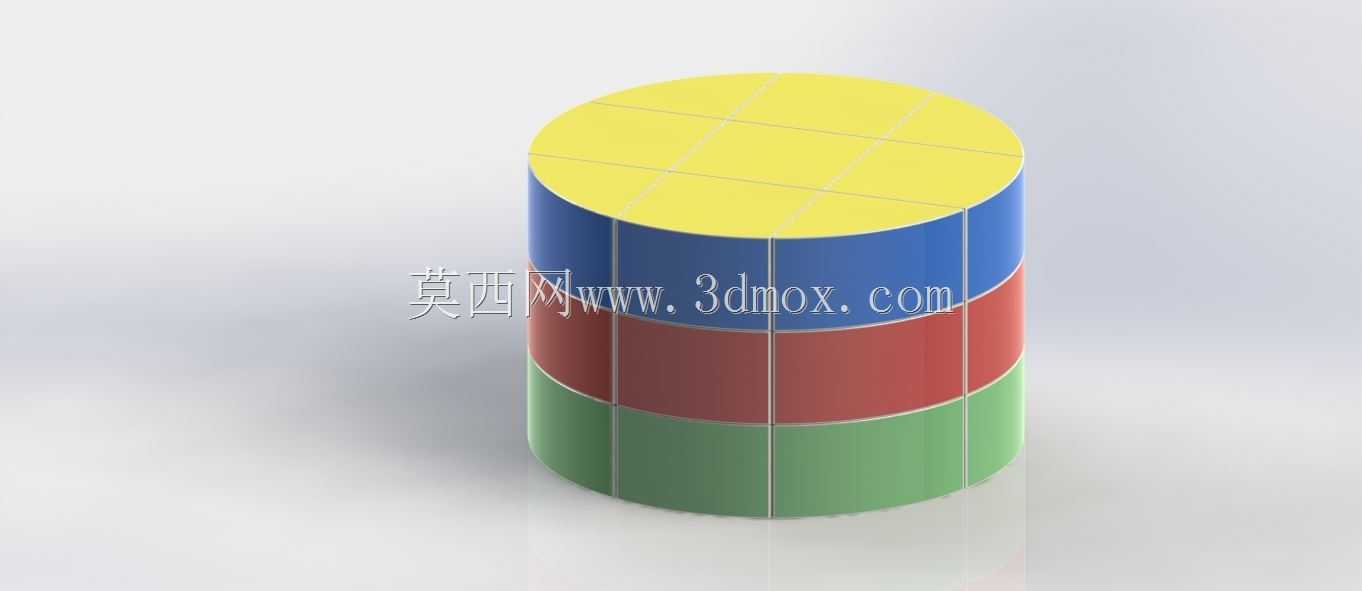

　　在日常的机械结构教学演示、工装定位基准搭建以及小型模块化设备的功能单元设计中，这类分色层叠的圆柱构件有着非常广泛的落地场景。很多刚接触三维结构设计的从业者，容易忽略这类看似基础的回转体构件的设计细节，实际上在产线的物料缓存工位、教具演示的分层结构展示、甚至是小型检测设备的标定基准块设计中，这类构件的尺寸公差、层间配合精度都会直接影响整套机构的运行稳定性。从实际使用场景来看，这类圆柱构件常被用作多工位分度盘的基准衬套、教学场景下的装配练习载体，或是小型堆叠式缓冲装置的主体结构，不同颜色的分层设计并非单纯为了视觉区分，更多是在装配过程中快速识别不同功能段的配合边界，比如绿色段常作为底部安装定位段，需要和安装基座的沉孔形成过渡配合，

　　红色段作为中间功能承载段，可根据实际需求加装检测触点、缓冲垫或是定位销，蓝色段作为上部衔接段，用来和上方的压合机构、抓取机构做对位配合，黄色的顶面则作为基准平面，承担平面度检测、工件承托的功能。设计这类构件的时候，首先要确定整体的回转中心轴线，所有层段的同轴度公差需要控制在0.02mm以内，避免层叠装配后出现径向偏移，影响后续的机构对位。每层的高度尺寸需要根据实际安装边界做匹配，比如底部安装段的高度要略大于安装基板的厚度，保证锁紧后不会出现轴向窜动，中间功能段的高度要预留出外接配件的安装空间，避免和相邻层的结构产生干涉，上部衔接段的直径要和上方配合件的内孔尺寸做公差匹配，通常选用H7/g6的间隙配合，

　　保证拆装顺畅的同时不会出现过大的晃动余量。外形设计上采用等直径的圆柱轮廓，是因为回转体结构在加工时更容易保证尺寸精度，车削加工一次装夹即可完成外圆的精加工，相比多边形结构能大幅降低加工成本，同时圆柱面在作为导向面使用时，不会出现棱角卡滞的问题，适配多种直线运动、回转运动的场景。层与层之间的贴合面需要保证平面度不大于0.01mm，避免堆叠后出现倾斜，导致整体的垂直度超差，在实际建模过程中，需要先绘制整体的圆柱基体，再按照各功能段的高度做分割，给不同的功能段赋予不同的外观颜色，方便后续出工程图时快速区分不同的加工区域，也能在装配仿真时直观检查各层的装配顺序是否合理。很多人在做这类基础构件建模时，会直接用多个圆柱实体堆叠装配，

　　实际上更高效的设计方式是采用单实体分割的方式，从根源上保证各段的同轴度，避免装配时引入额外的配合误差。在安装边界的考量上，这类构件的底部通常设计有内螺纹孔，用来从安装基板下方穿螺丝锁紧，螺纹孔的分布圆直径要小于构件的外圆直径，同时要预留出扳手的操作空间，顶部的基准面不做任何开孔处理，保证平面的完整性，用来作为检测基准或是工件承托面。在教学场景中使用时，不同颜色的分层可以让学员快速理解装配顺序，从下到上依次完成定位段、功能段、衔接段的组装，理解不同功能段的作用，相比单色的构件能大幅降低教学过程中的理解成本。在工业场景中使用时，分色设计也能帮助设备维护人员快速识别构件的磨损位置，比如中间红色段如果出现划痕、磨损，就说明该段对应的配合机构存在对位偏移的问题，不需要拆解整套设备就能快速定位故障点。这类构件的直径尺寸通常根据实际的承载需求确定，当作为轻载承托构件使用时，直径可以做的相对较小，当作为重载定位基准使用时，需要适当加大直径，提升整体的结构刚性，同时底部的安装螺纹孔数量也要对应增加，保证连接强度。建模过程中还要注意各层之间的分割线不要做倒角处理，保持棱角分明，这样在装配时能保证层间贴合紧密，不会因为倒角导致的缝隙影响整体的尺寸精度，只有构件的最外沿上下棱边可以做0.5mm的小倒角，避免安装时割伤操作人员，同时去除加工产生的毛刺。
