带离合结构的按压式自动铅笔结构设计

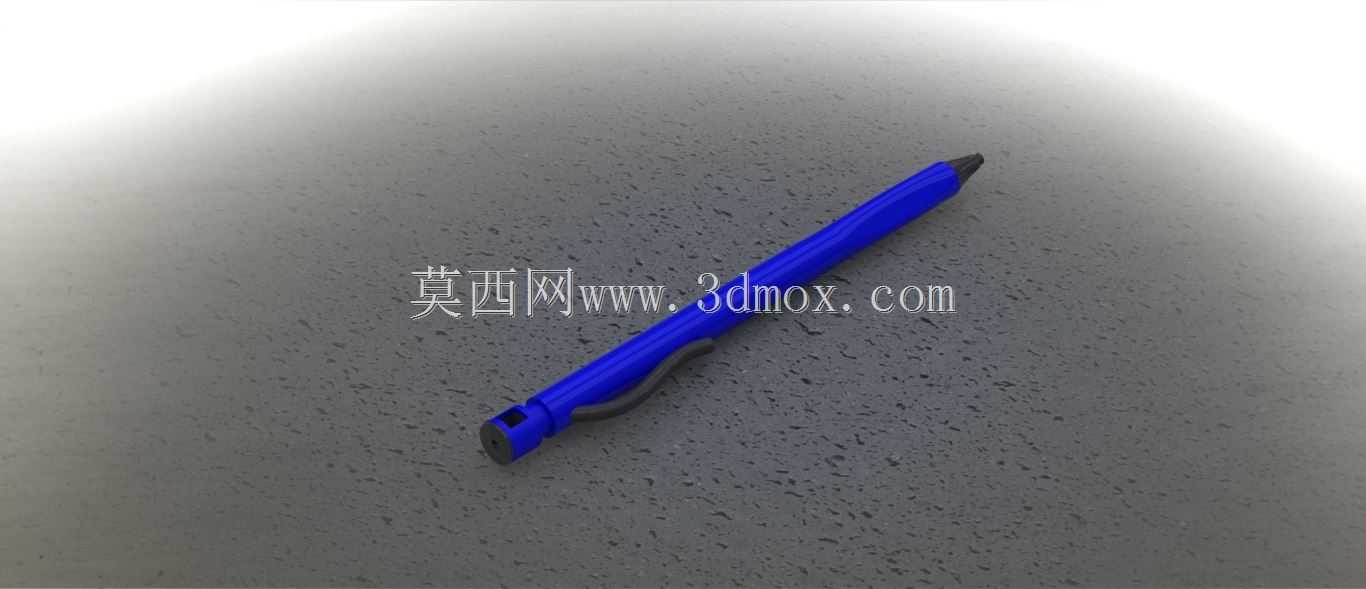

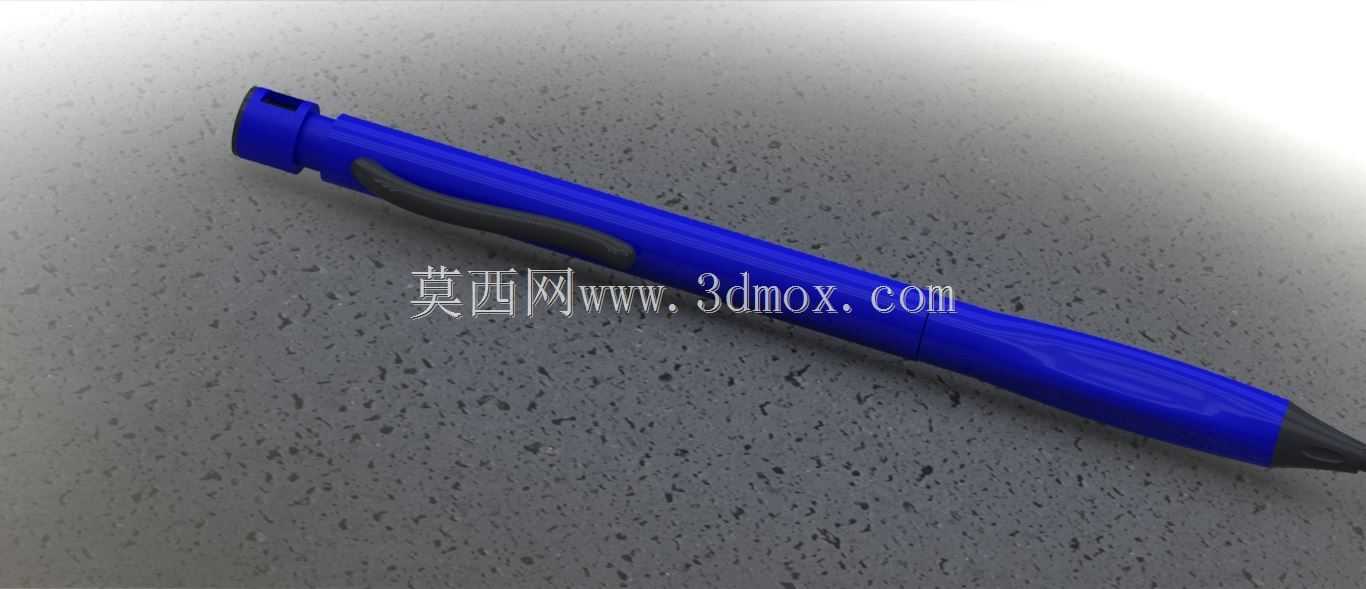

　　日常办公、学生课业、工程现场临时标注等场景中，书写工具的出芯稳定性、握持手感直接影响使用效率，这款带离合结构的自动铅笔，正是针对传统按压式铅笔易卡芯、出芯行程不可控、笔夹易断裂的痛点做的结构优化。从实际使用场景出发，工程人员在车间做临时尺寸标注时，往往戴着手套操作，笔身的防滑纹理做了0.3mm深度的凹凸处理，戴薄劳保手套握持时不会打滑，笔身整体采用等直径圆柱设计，直径控制在11mm，符合成年人手部握持的舒适区间，长时间书写不会产生硌手的疲劳感。笔夹部分采用和笔身一体化的嵌入式安装结构，而非传统的胶粘或卡接外置笔夹，笔夹根部做了R1.2的圆角过渡，反复插拔口袋1000次以上不会出现根部断裂的问题，笔夹和笔身的间隙控制在2mm，

　　能够适配厚度1.5mm以内的工作服口袋、笔记本封皮，不会因为间隙过大导致笔轻易滑落。核心的离合结构设置在笔身内部距离笔尖18mm的位置，采用三瓣式卡爪夹持铅芯，当按压笔尾时，离合结构的卡爪先做轴向移动，移动行程达到3mm时卡爪张开，铅芯依靠自重下落0.5mm，此时松开按压结构，卡爪在复位弹簧的作用下收紧，牢牢夹持住铅芯，整个出芯行程控制在0.3-0.7mm区间，不会出现一次出芯过长导致铅芯断裂的问题，和传统的棘轮式出芯结构相比，离合式结构没有棘爪的磨损问题，长期使用后出芯精度不会出现衰减。笔尖部分做了15度的锥形收窄设计，最尖端的出芯口内径为2.1mm，能够适配直径2mm的通用铅芯，锥形收窄的结构能够让使用者在绘图、

　　书写时看清笔尖的落点，不会因为笔身遮挡视线导致画线偏移。笔尾的按压帽做了内凹的弧形设计，按压时手指的接触面积更大，按压力度控制在15N即可完成一次出芯动作，按压力度过小不会触发出芯，力度过大也不会导致卡爪过度张开损坏结构。从安装边界来看，整笔的内部零件全部采用轴向装配的方式，没有侧向的卡接结构，装配时只需要按照笔尖组件、离合卡爪、复位弹簧、储芯管、笔尾按压帽的顺序依次从笔身尾部装入即可，单支笔的装配工时可以控制在8秒以内，适合批量自动化装配生产。笔身的壁厚控制在1.2mm，采用常规的工程塑料注塑即可成型，不需要特殊的抽芯结构，模具结构简单，量产时的良率能够控制在98%以上。在实际使用测试中，这款离合铅笔连续书写1000米长度后，

　　出芯结构的卡滞率低于0.2%，铅芯断裂率比传统棘轮结构铅笔低60%以上，笔身的抗摔性能达到1.2米高度自由落体到水泥地面不会出现结构开裂、笔夹断裂的问题，能够满足日常高频使用的需求。针对不同的使用场景，笔身表面可以做磨砂、亮面两种处理，磨砂款适合手部容易出汗的使用者，亮面款可以做不同的颜色区分，满足不同场景的标识需求，比如车间使用的安全标识色、办公场景的常规黑蓝色等。储芯管的内部直径为6mm，单次可以装入12根长度60mm的标准铅芯，不需要频繁补充铅芯，储芯管和笔身内壁的配合间隙控制在0.1mm，晃动笔身时不会出现储芯管晃动产生的异响，提升使用时的质感。离合卡爪的材质采用POM工程塑料，自身具备自润滑特性，不需要额外添加润滑脂，长期往复运动不会出现磨损卡滞的问题，复位弹簧采用不锈钢材质，线径0.4mm，外径5mm，自由长度25mm，压缩到12mm时的弹力为12N，刚好能够提供足够的卡爪夹持力，又不会导致按压力度过大影响使用手感。
