带键槽阶梯式传动连接轴结构设计

　　这类阶梯式带键槽的连接轴，在常规工业传动场景里的应用覆盖度极高，不管是中小型减速机的动力输出端衔接、机床进给机构的扭矩传递，还是轻工输送设备的辊筒动力对接，都能见到这类结构的身影，它的核心作用是在两个同轴布置的传动部件之间传递旋转扭矩，同时补偿少量的装配同轴度误差，避免刚性连接带来的轴承额外负载。从实际使用的工况来看，这类轴通常要承受稳定的扭转载荷，部分带悬臂安装的场景还会承受一定的径向弯曲载荷，所以设计阶段首先要根据传递的额定扭矩核算轴的最小直径，再结合安装端的轴承规格、配合件的内孔尺寸来确定各段轴径的阶梯差。

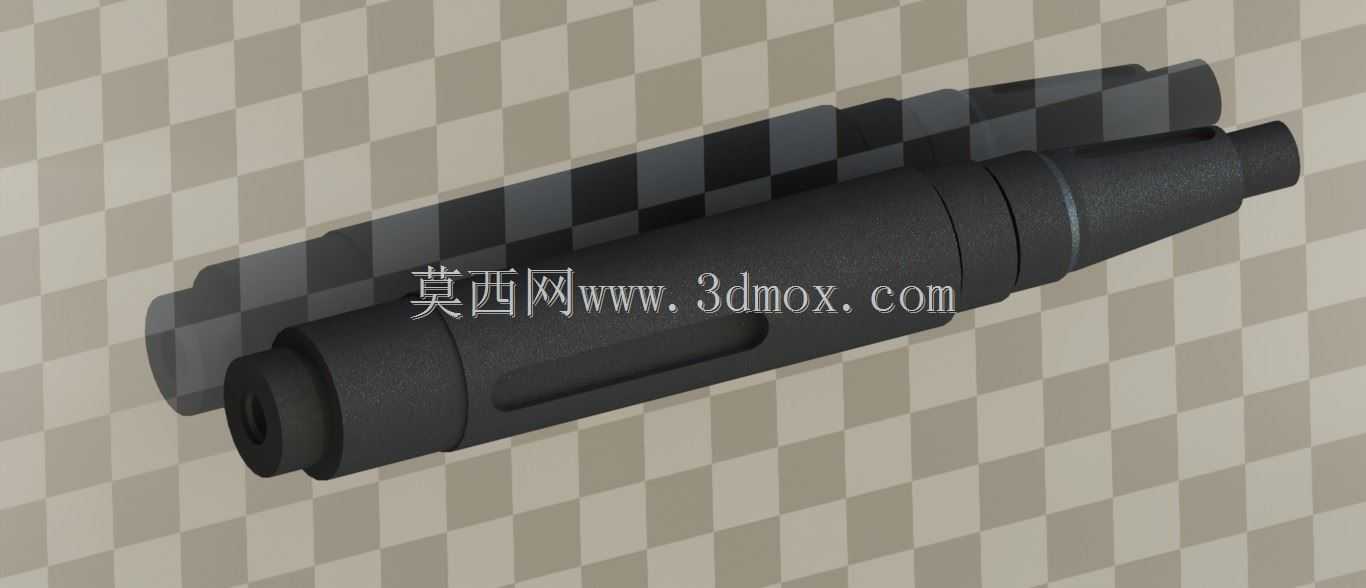

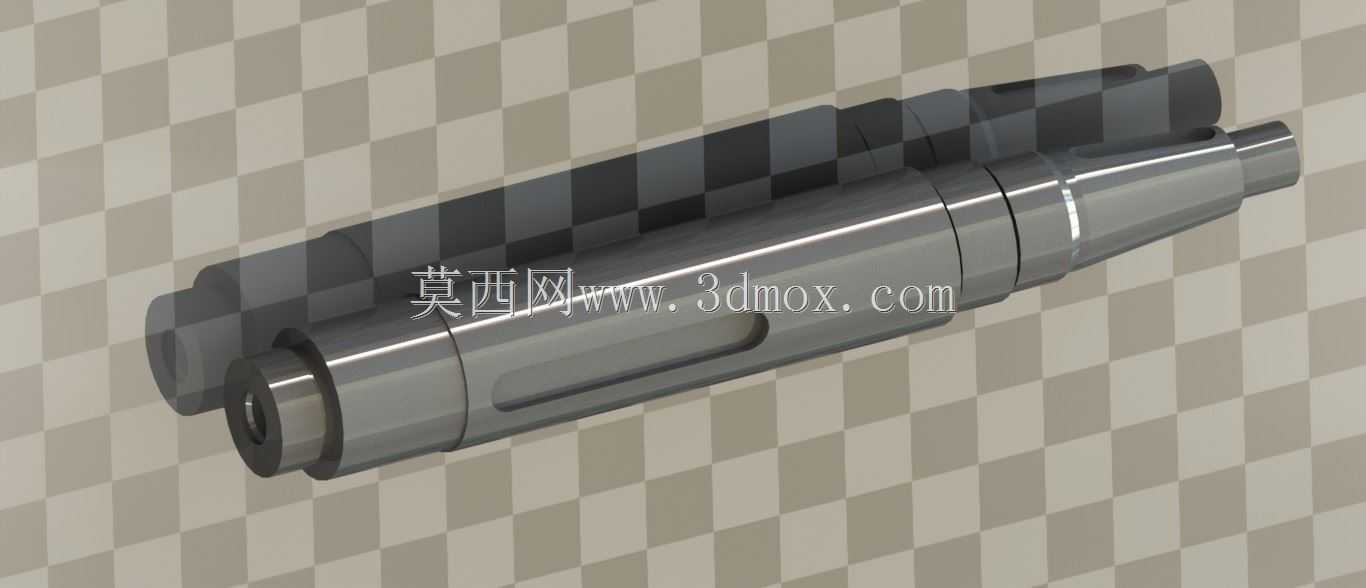

　　从结构细节上看，这款轴采用多阶梯变径设计，每一段轴径的差值都控制在合理范围，既方便装配时零件依次推入定位，也能通过轴肩实现各配合零件的轴向固定，不需要额外加装过多的定位套，减少装配累积误差。轴身开设的普通平键键槽，位置选在轴段的中部区域，键槽的宽度和深度都按照配合的传动轮毂内孔键槽做匹配设计，键槽的端部采用圆角过渡，避免应力集中在键槽端部引发的轴体疲劳断裂，这一点在频繁正反转的传动场景里尤为重要，很多早期失效的轴类零件，问题都出在键槽端部没有做足够的圆角处理，交变载荷长期作用下从应力集中点萌生裂纹。轴的两端做了锥度导向设计，装配时可以快速对准轴承或者联轴器的内孔，减少装配时的磕碰损伤，也能避免硬敲入导致的轴承内圈变形。

　　设计这类轴的时候，首先要明确安装边界：两端支撑轴承的安装位置决定了轴的支撑跨距，跨距大小直接影响轴的刚性，跨距过大会导致轴运转时的挠曲变形量超标，引发传动振动、密封件磨损加快等问题；跨距过小则会增加轴承的安装难度，也会让轴承承受额外的附加弯矩。各轴段的长度要严格匹配配合零件的宽度，比如安装齿轮或者联轴器的轴段，长度要比配合轮毂的宽度短1-2mm，保证锁紧件能够压紧轮毂端面，不会出现轴向窜动。轴上的圆角、退刀槽这些细节结构也不能忽略，轴肩处的圆角半径要小于配合零件孔端的倒角半径，不然装配时零件无法贴紧轴肩定位；螺纹退刀槽或者砂轮越程槽的尺寸要符合加工工艺要求，方便磨削加工时能够覆盖整个配合轴面，保证轴面的粗糙度和尺寸精度。

　　从选材和工艺适配的角度，这类中等载荷的连接轴通常选用45号钢做调质处理，毛坯选用圆钢锻件或者热轧圆钢，根据载荷大小选择，载荷平稳无冲击的场景用热轧圆钢即可，有一定冲击载荷的场景选用锻件毛坯，能让金属纤维流线沿轴的轴向分布，提升轴的抗疲劳性能。加工时先粗车各段外圆留加工余量，调质处理后再精车各段到尺寸，配合轴承和轮毂的轴面要做磨削加工，保证尺寸公差在IT6-IT7级，表面粗糙度控制在Ra1.6以下，键槽的加工要在精车之后、磨削之前完成，避免磨削后加工键槽破坏已加工的轴面精度。装配时要注意键的配合松紧度，平键和轴键槽采用过渡配合，和轮毂键槽采用间隙配合，既保证扭矩传递的可靠性，也方便拆装维护。

　　在实际设备选型替换的时候，首先要核对轴的总长度、各阶梯段的轴径和长度、键槽的尺寸和位置、两端的安装接口形式，哪怕是尺寸差几毫米，都可能导致装配后无法正常运转，比如轴肩高度过高会导致轴承无法装到位，键槽位置偏移会导致配合的传动件定位偏差，引发整套传动机构的不同心问题。这类轴的结构没有冗余的复杂设计，所有的结构特征都是为了满足传动、定位、装配的实际需求，没有多余的装饰性结构，完全是面向功能实现的工业零件设计，每一处尺寸的确定都要结合实际工况的载荷、安装空间、配合零件的参数来综合考量，不存在通用的万能尺寸，哪怕是同类型的连接轴，用在不同的设备上，尺寸细节都会有对应的调整。
