钣金结构立体声设备防护外罩设计

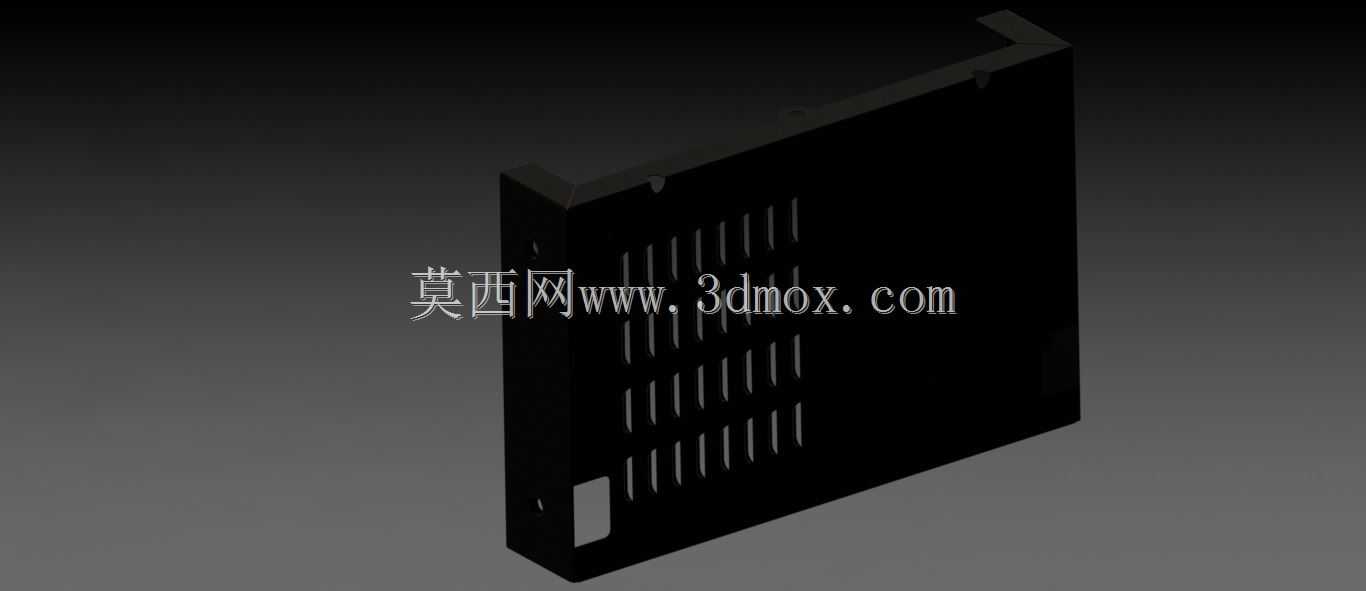

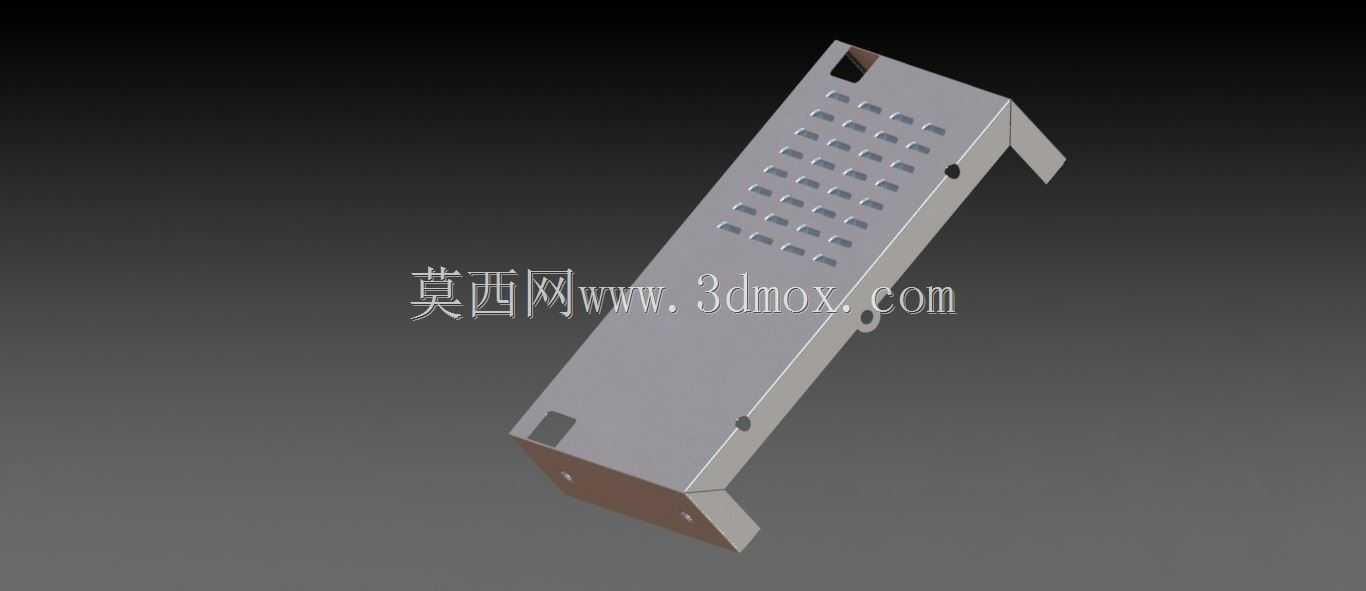

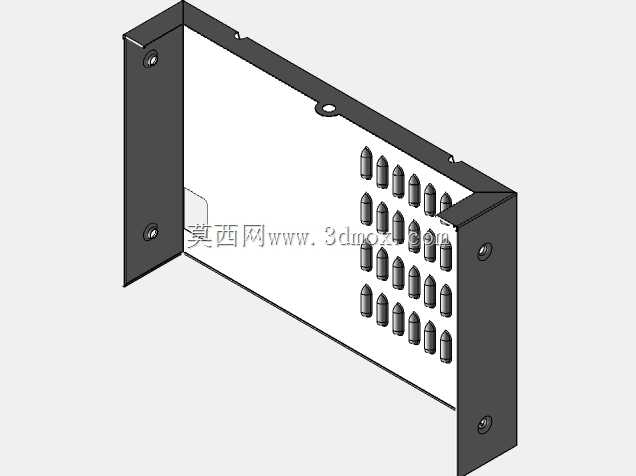

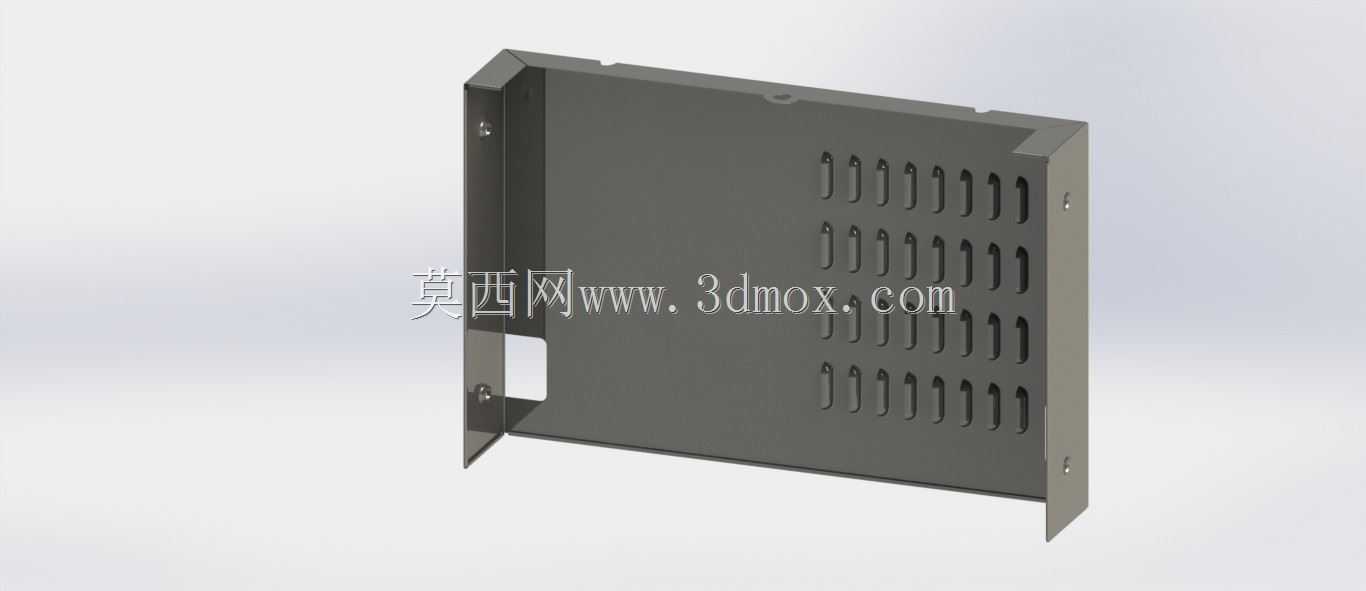

　　这款钣金结构的声面外罩，主要应用在桌面级立体声播放设备、小型嵌入式音频终端的外露防护场景，日常在商用广播终端、工业设备内置音频模块、桌面HiFi设备的前端结构中都能见到这类构件的身影。它的核心作用首先是为内部的发声单元提供物理防护，避免外界异物直接触碰振膜造成损坏，同时兼顾声学透声需求与设备整体的外观一致性。从结构设计来看，整体采用折弯一体成型的钣金工艺，主体板材选用冷轧钢板冲压加工，两侧的折边形成安装支撑位，折边处预留的固定孔位可以直接通过螺丝与设备内部的塑胶中框或者金属支架锁紧，安装时不需要额外设计复杂的连接结构，装配效率较高。外罩表面的阵列式开孔是核心功能区域，开孔的排布采用等距矩阵布局，孔径大小经过匹配，

　　既不会因为开孔过大导致内部结构外露影响美观，也不会因为开孔过小阻碍声波的正常传递，避免造成高频声波的过度衰减。在安装边界上，这款外罩的整体轮廓贴合设备前端的安装槽尺寸，两侧伸出的折边带有定位缺口，装配时可以先通过缺口卡入设备壳体的定位柱完成预固定，再锁紧螺丝，能够有效减少装配过程中的对位偏差，降低产线装配的不良率。设计过程中，首先考虑的是声学性能与结构强度的平衡，板材厚度选用0.8mm的冷轧钢板，既保证了外罩自身的结构刚性，日常按压不会产生明显形变，也不会因为板材过厚导致折弯处应力集中出现开裂问题。外罩表面的处理可以根据设备整体配色需求做喷塑或者烤漆处理，边缘的折弯处做了小圆角过渡，避免装配和使用过程中划伤操作人员或者用户。

　　在实际使用场景中，这类外罩除了防护和透声的作用，还能起到一定的电磁屏蔽效果，金属材质的壳体可以减少内部音频电路受到的外界电磁干扰，降低音频输出的底噪。开孔区域的排布避开了两侧的安装孔位，不会因为固定螺丝的锁紧导致开孔区域变形，保证长期使用后外罩表面依旧平整，不会出现局部凹陷影响外观。另外，外罩底部的折边做了微角度倾斜处理，和设备壳体的斜面完全贴合，不会出现装配缝隙不均的问题，在批量生产时，冲压模具的定位精度可以保证所有成品的开孔位置偏差控制在0.1mm以内，满足互换性要求，售后更换时不需要额外修配就能直接装配。从结构可靠性角度，折弯处的冲压工艺预留了足够的折弯半径，不会出现折弯处板材断裂的问题，表面的防腐处理可以满足常规室内使用场景的防锈需求，即使在湿度稍高的商用环境下长期使用，也不会出现表面锈蚀脱落的情况。
