中柱式金属螺旋梯结构三维设计

　　这款中柱式金属螺旋梯的结构设计，核心围绕狭小竖向空间的垂直通行需求展开，在工业厂区操作平台连通、loft空间竖向接驳、设备检修登高通道这类场景中，这类结构的空间利用率远高于常规直跑梯，常规直跑梯完成3米层高通行需要预留至少6平米的水平投影面积，而同层高的中柱螺旋梯水平投影直径仅需1.6-1.8米，水平占用面积不足直跑梯的三分之一，对于空间局促的作业场景适配性极强。

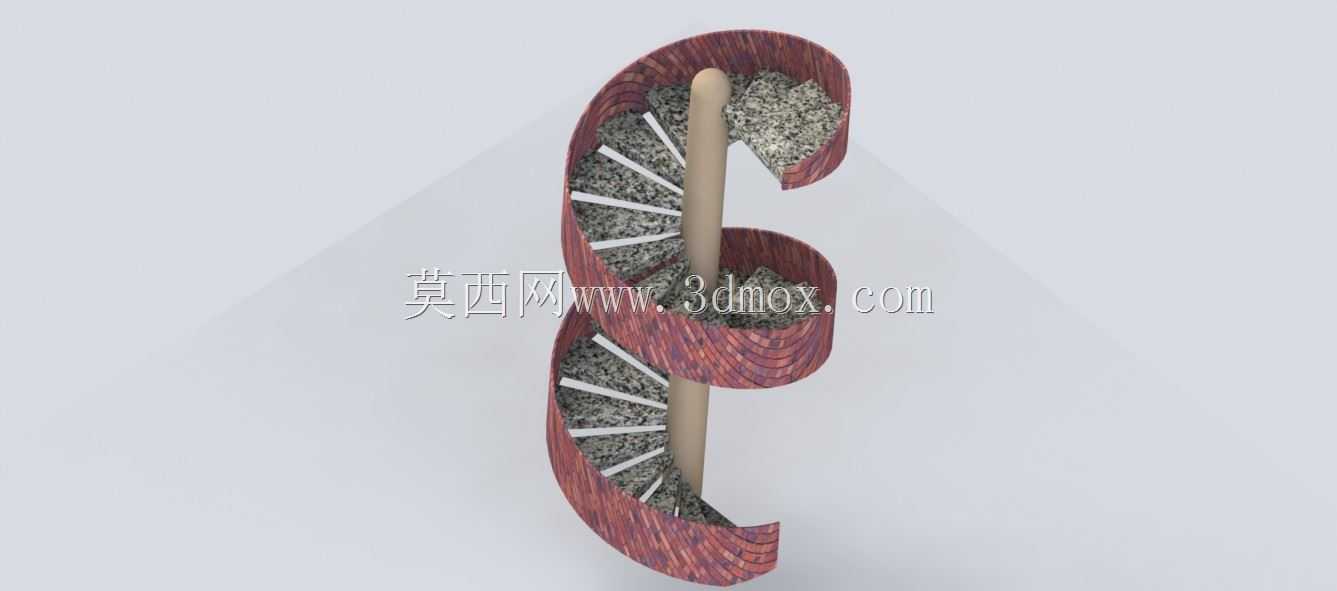

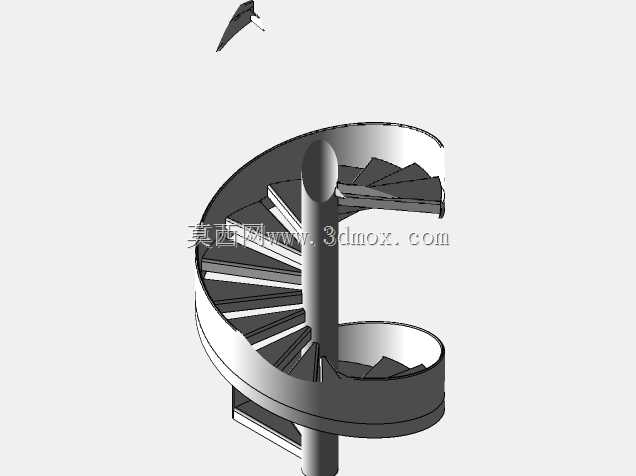

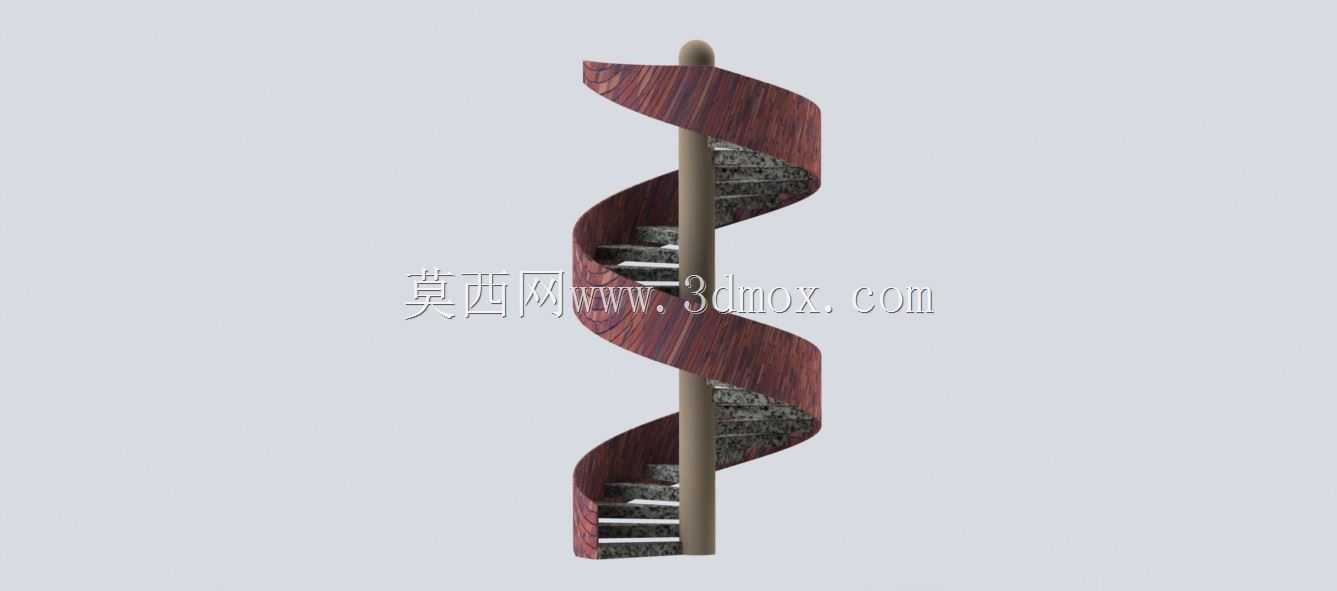

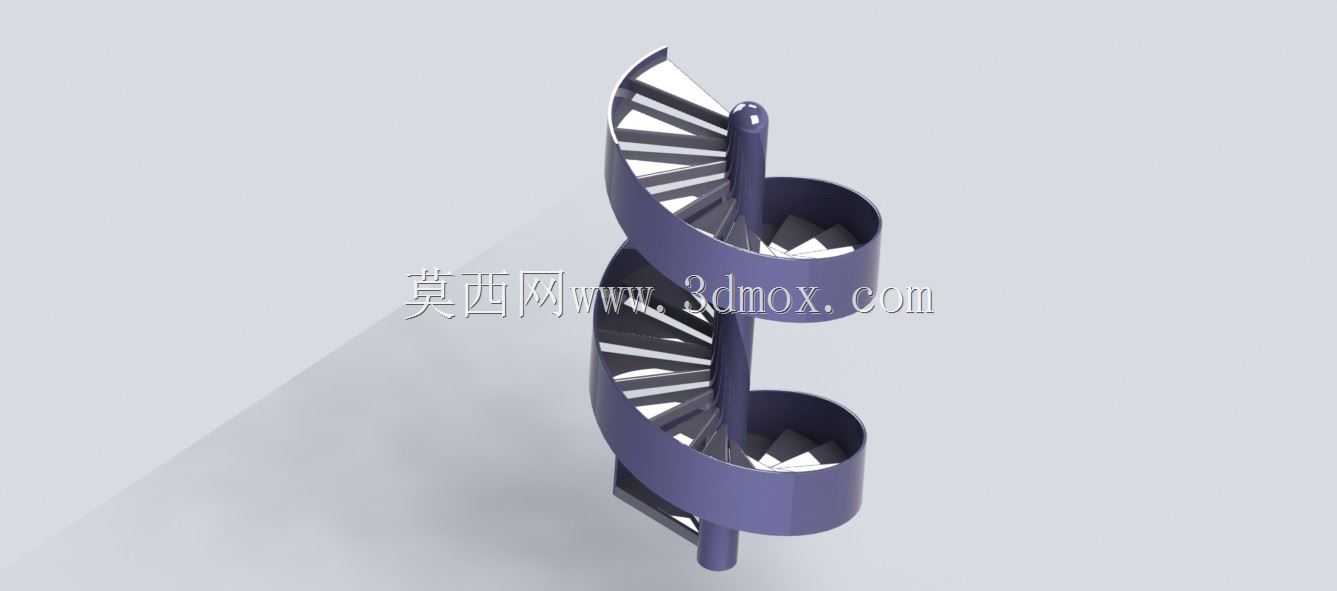

　　从实际使用功能来看，该结构以中心立柱作为核心承重构件，所有梯步的内侧端均通过焊接或螺栓紧固的方式与中心立柱刚性连接，外侧通过连续的弧形围板形成整体围护，既避免梯步受力时出现侧向扭转，也能作为梯段的侧边防护，减少人员通行时的踏空风险。每级梯步采用扇形踏步设计，踏步内侧宽度控制在100mm以上，外侧有效通行宽度不小于220mm，完全满足单人携带轻型工具通行的尺寸要求，梯步表面做防滑纹理处理，在工业场景中使用时可减少油污、水渍带来的滑倒隐患。中心立柱顶端设置球形封头，既避免立柱管口积灰积水，也能消除尖锐边角的磕碰风险，立柱上下两端分别与上层结构底面、下层地面做预埋连接，保证整体结构的抗侧移能力，在人员密集通行或有轻微振动的工况下不会出现结构晃动。

　　设计过程中首先要确定的是安装边界条件，常规适配2.8-3.6米的层高范围，整体梯段的水平投影直径控制在1.8米以内，安装时仅需在地面预留直径200mm的立柱固定点位，上层楼板预留对应尺寸的通行洞口即可，不需要额外设置大面积的承重梁结构，对于既有建筑改造加装的场景十分友好，不会对原有建筑结构造成过大的荷载影响。梯步的排布严格按照螺旋升角计算，每级踏步的高度控制在180-200mm之间，螺旋升角控制在40度以内，避免通行时步幅过大造成的疲劳感，同时梯步的旋转角度统一为15度每级，整圈360度共设置24级踏步，适配3.6米层高时踏步高度恰好为150mm，符合人体工程学的登高步幅要求。

　　结构受力层面，中心立柱采用厚壁无缝钢管制作，承担全部竖向荷载与侧向弯矩，每级梯步下方可根据荷载需求设置加强筋，连接位置采用满焊工艺并做焊后打磨处理，外侧弧形围板采用薄钢板辊压成型，与每级梯步的外侧端面焊接固定，形成整体的筒状受力结构，大幅提升整体结构的抗扭刚度，即使在单侧受力的情况下，荷载也能通过围板传递到相邻梯步与中心立柱上，避免单级梯步出现过载变形。实际选型时，若用于工业检修场景，可将梯步材质更换为花纹钢板提升防滑性能，若用于商用或民用室内场景，可在梯步表面加装木质或石材饰面，适配不同的装修风格，外侧围板也可替换为玻璃或金属栏杆形式，在保证防护高度不低于1.05米的前提下，满足不同场景的外观需求。

　　安装过程中需要先定位中心立柱的垂直基准，保证立柱的垂直度偏差不大于1/1000，避免梯步安装后出现高低差，梯步安装时需要逐块调整水平度，保证踏步表面的水平偏差不大于2mm，避免通行时出现绊脚风险，上下端固定位置需要采用膨胀螺栓或预埋钢板与结构主体可靠连接，连接点的抗拔力不小于10kN，保证整体结构的稳定性。这类螺旋梯相比常规楼梯还有一个明显优势，就是构件可全部拆解为散件运输，进场后可在现场快速组装，不需要大型吊装设备，对于空间狭窄、大型设备无法进入的安装场景，能够大幅降低施工难度与安装成本，在老旧厂房改造、小型商业空间夹层、设备塔架检修通道等场景中，这类结构的应用占比正在逐年提升。
