内齿圈配合多行星轮传动结构

　　这套行星齿轮传动结构，在常规工业传动场景里的适配性极强，小到自动化生产线的小型输送工位动力传递，大到工程机械行走机构的减速增扭单元，都能看到同原理结构的实际应用。和普通定轴齿轮组相比，它最突出的优势是能在极小的径向安装空间内实现大传动比输出，同时多行星轮均匀分担载荷的设计，让整套结构的抗冲击能力远高于同功率规格的平行轴齿轮组，在频繁正反转、负载波动大的工况下，齿面的局部应力能被多个啮合点分散，不会出现单齿过载崩裂的问题。

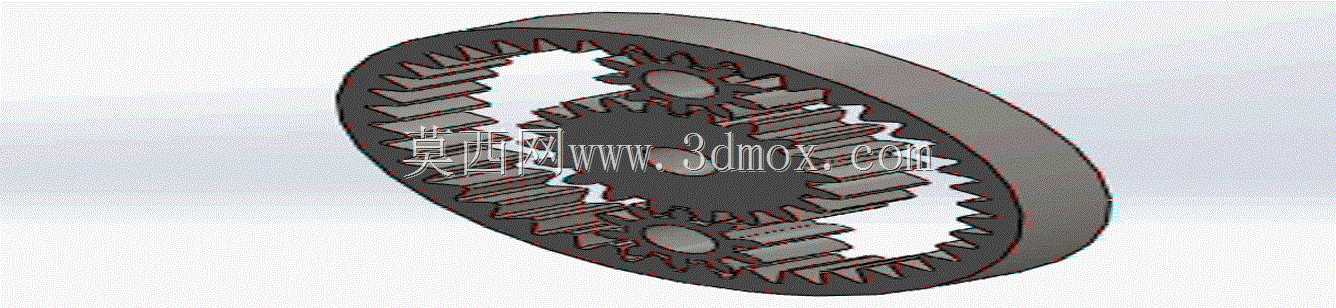

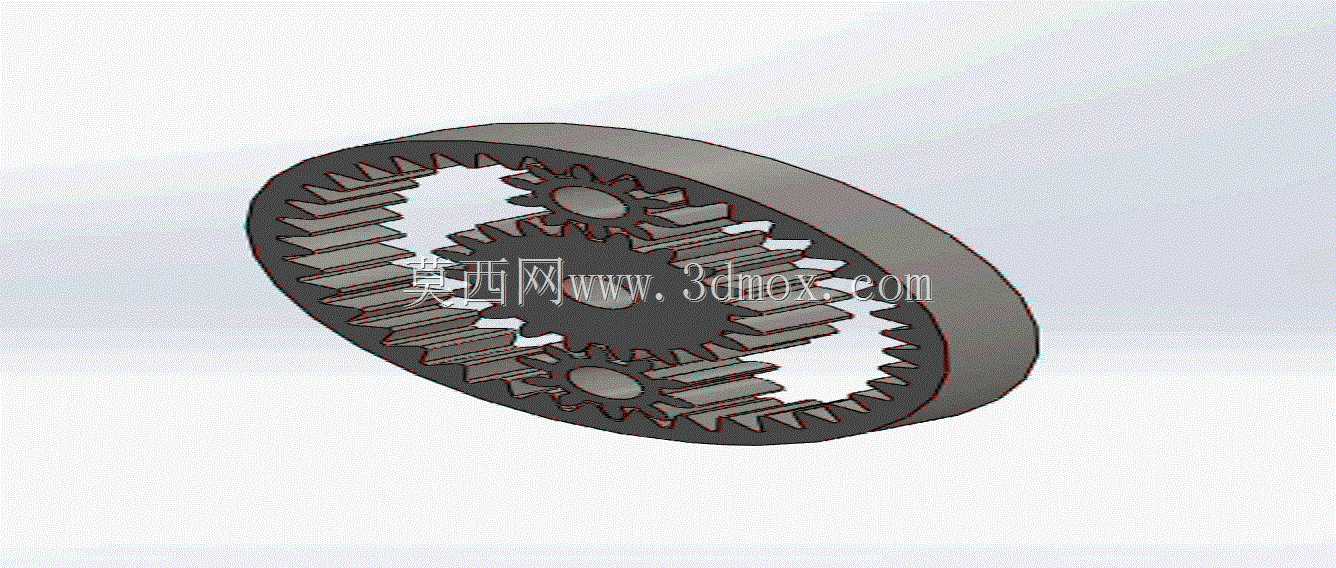

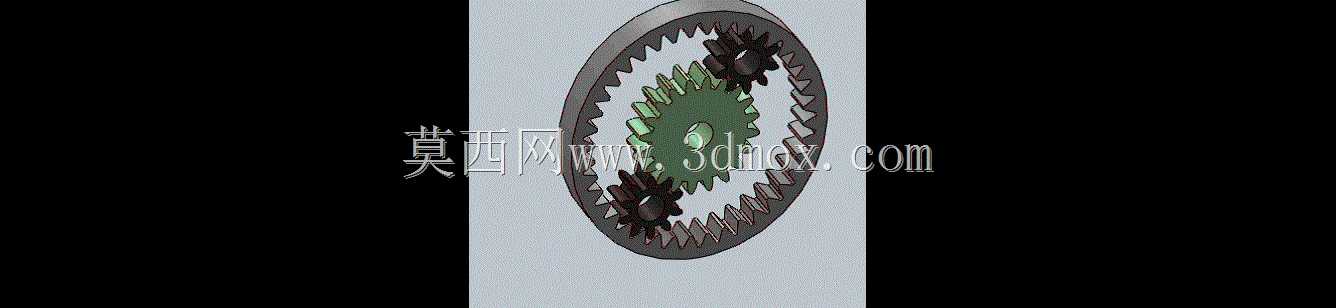

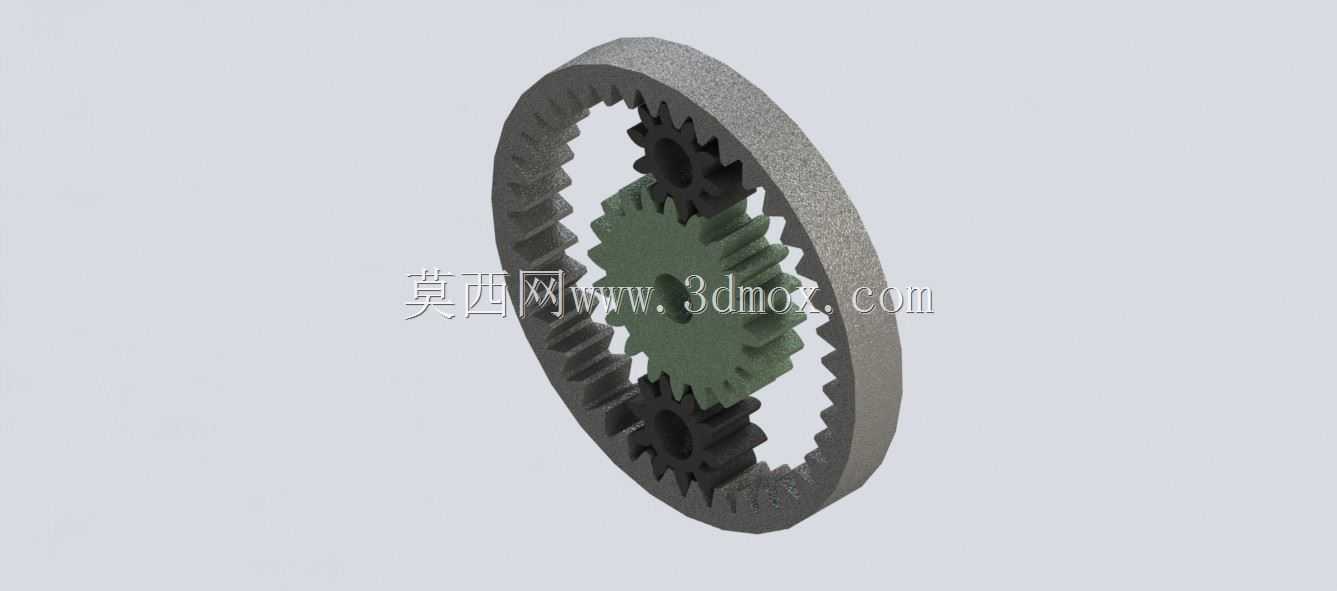

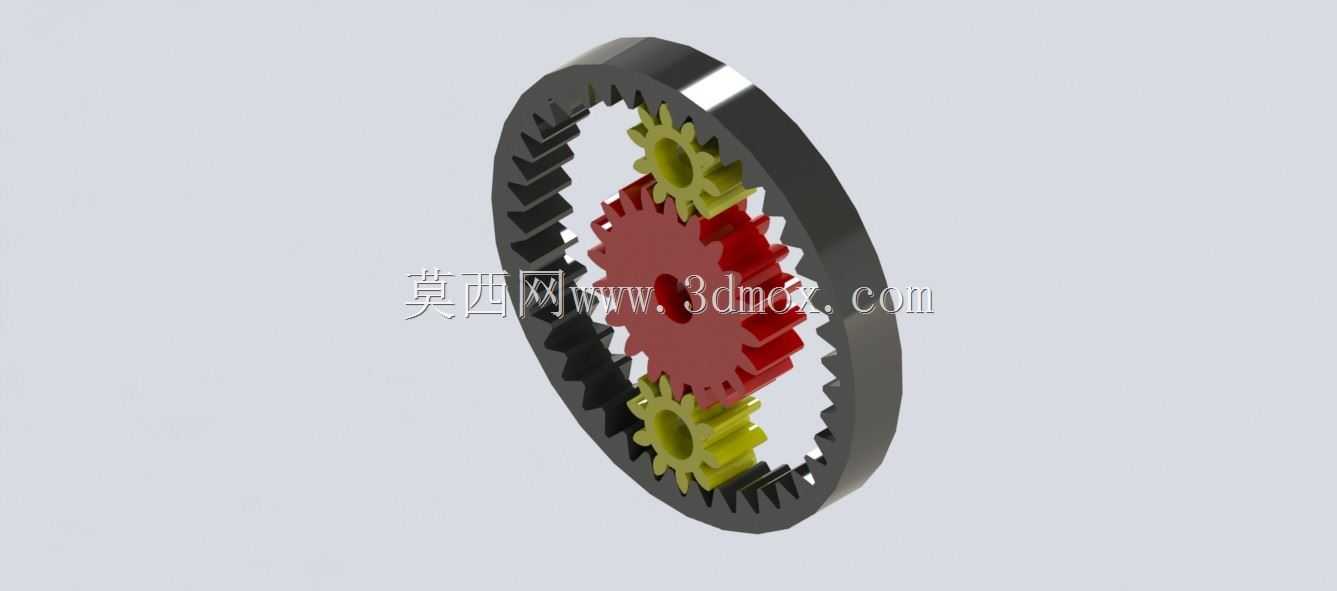

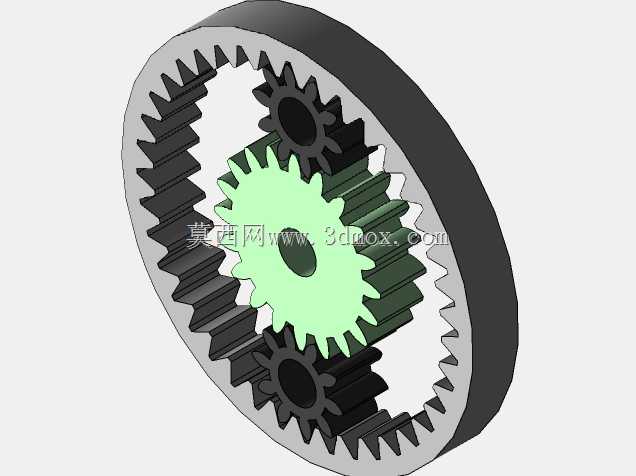

　　从实际设计逻辑来看，这套结构采用内齿圈固定、太阳轮输入、行星架输出的经典排布，三个行星轮沿内齿圈周向120度均匀分布，每个行星轮同时和太阳轮、内齿圈啮合，动力输入时太阳轮带动三个行星轮沿内齿圈公转，同时行星轮自身自转，最终通过行星架将整合后的扭矩向外输出。设计过程中首先要确定的是模数和齿宽参数，需要匹配目标工况的额定输出扭矩，核算每个啮合点的接触疲劳强度和弯曲疲劳强度，避免长期运行后出现齿面点蚀或者断齿问题；其次是行星轮的安装销孔位置度公差，三个销孔的中心圆直径偏差必须控制在微米级，否则会出现个别行星轮受力过载、其余行星轮虚接的偏载问题，直接缩短整套结构的使用寿命。

　　外形尺寸方面，这套结构的径向边界完全由内齿圈的外径决定，轴向尺寸则由齿宽、行星架的支撑厚度、两端轴承的安装位共同决定，安装时不需要额外预留齿轮组的避让空间，因为所有传动部件都包裹在内齿圈的内部空间里，外部只需要设计和内齿圈配合的固定止口，以及和输入轴、输出轴对接的轴孔或法兰接口即可。和同传动比的定轴减速结构相比，它的径向尺寸能缩小40%以上，轴向尺寸也能缩短近三分之一，非常适合安装空间受限的设备场景，比如小型伺服电动滚筒、AGV小车的驱动轮减速单元、工业机器人关节的动力传递段，这类对设备体积重量有严格限制的场景，行星齿轮结构几乎是首选方案。

　　在实际装配调试环节，要注意行星轮和销柱之间的轴承游隙选配，游隙过大会导致传动回程差超标，无法满足精密传动的定位精度要求，游隙过小则会在运行时出现卡滞、温升过快的问题；内齿圈和外部壳体的配合要选用过渡配合加定位销的固定方式，避免大扭矩输出时内齿圈出现跟转，导致动力传递失效。另外齿面的润滑设计也很关键，因为内齿圈和行星轮的啮合点处于结构内部，油脂润滑时要确保润滑脂能充分进入每个啮合间隙，高速工况下则要设计对应的油道进行喷油润滑，避免齿面干磨导致的快速磨损。

　　很多刚接触传动设计的工程师容易忽略行星架的刚性设计，实际上行星架是承受三个行星轮公转反作用力的核心部件，如果行星架的厚度不足或者加强筋设计不合理，运行时会出现行星架变形，导致行星轮轴线偏斜，啮合时出现齿向载荷分布不均的问题，轻则运行噪音变大，重则齿面出现阶梯状磨损。这套结构的行星架采用盘式设计，三个行星轮安装位之间设置了弧形加强筋，在控制整体重量的前提下保证了足够的刚性，即使在额定负载1.5倍的过载工况下，行星架的形变量也能控制在允许的公差范围内，不会影响齿轮的正常啮合。
