工业方管焊接支撑机架结构设计

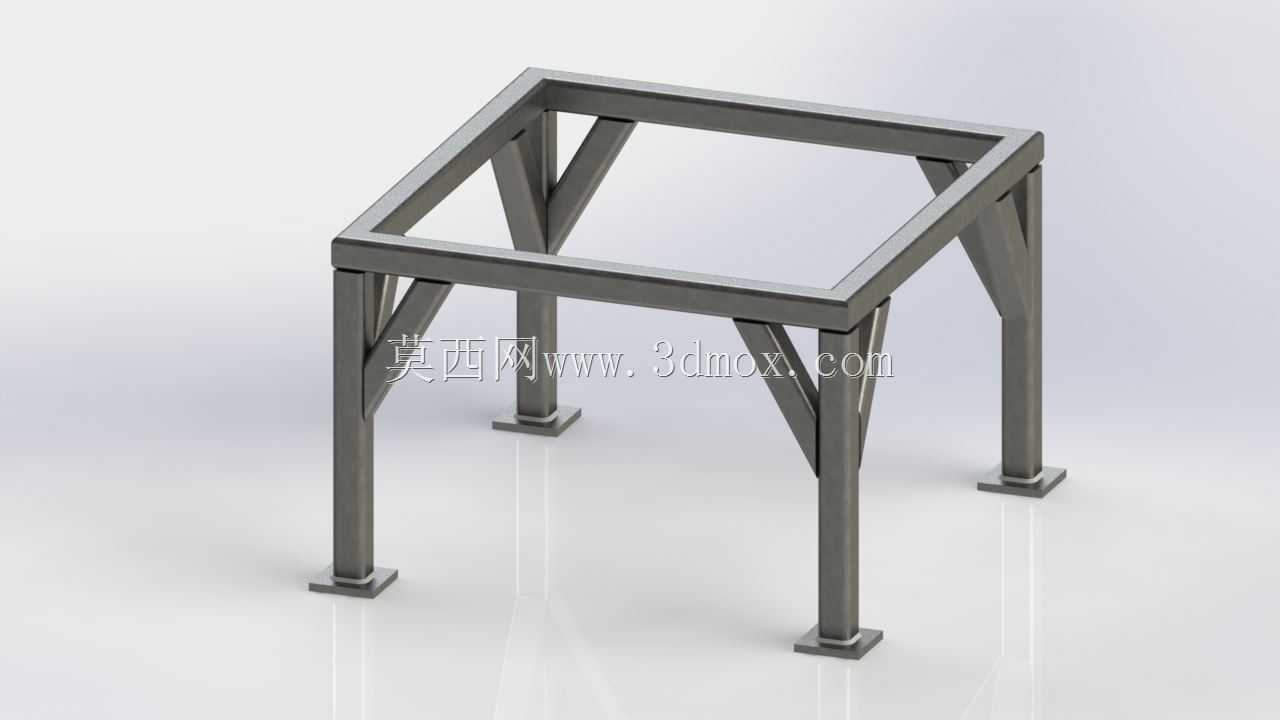

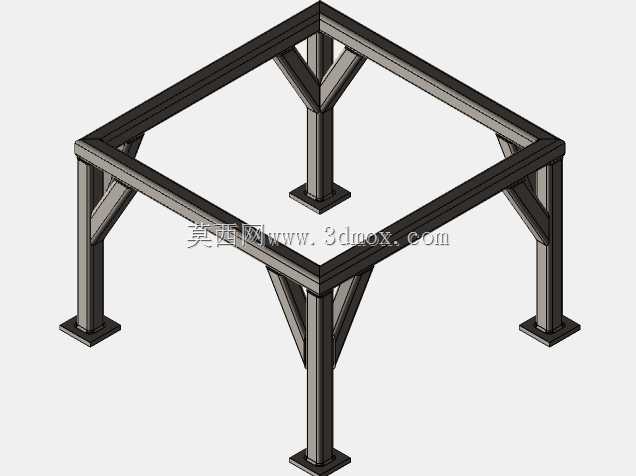

　　这类方管焊接支撑机架，在轻工装配、电子检测、小型物料周转工位的应用占比很高，多数时候作为小型自动化单机、工位操作台、检测工装的底部承载基体使用，区别于厚重的铸件机架，这类型材焊接件的自重更轻，加工周期更短，针对小批量定制化的设备搭建场景适配性极强。从结构受力逻辑来看，整个框架采用标准矩形方管作为主体承载构件，顶部的方形框是主要的安装基准面，所有上部搭载的设备、工装板、操作台面都需要通过这个框面完成螺栓固定，因此框体的四个拼接角采用满焊处理，避免长期受载后出现角部开焊、平面度超差的问题。四根竖直支撑腿直接承接顶部框体传递的竖向载荷，为了避免腿根部与顶部框的连接位置出现应力集中，每个支撑腿和顶框的交接处都加焊了三角形斜撑，

　　斜撑的角度控制在45度左右，刚好把竖向载荷拆分传递到支撑腿的侧壁，不会让焊缝直接承受全部的剪切力，哪怕上部搭载的设备存在偏载，斜撑也能抵消大部分的侧向倾覆力矩。支撑腿底部的方形安装脚板是整个机架和地面的连接边界，脚板上预留了地脚螺栓的安装孔，现场安装时可以通过膨胀螺栓和水泥地面固定，也可以搭配可调脚杯，针对地面不平整的工位调整机架的整体水平度，避免上部设备因为机架倾斜出现运行卡滞、检测精度偏差的问题。设计这类焊接机架的时候，首先要确认上部搭载设备的总重量、重心位置，如果重心偏置距离较大，就要对应加大偏置侧支撑腿的型材壁厚，或者额外增加斜撑的数量，不能直接套用等截面的统一结构。顶部安装面的平面度公差一般控制在每米1毫米以内，

　　焊接完成后需要对顶框的上表面做简单的铣削或者打磨处理，保证安装时工装板或者设备底板不会出现悬空。型材的选型上，常规承载100公斤以内的工位，选用40402mm的方管就能满足强度要求，如果承载超过300公斤，就要升级到50503mm或者更大规格的型材，避免长期受载后支撑腿出现弯曲变形。整个机架的外形尺寸没有固定的标准值，完全根据上部搭载设备的底座尺寸确定，常规的设计边界是顶框的内轮廓要比设备底座小20到30毫米，让设备底板可以完全搭在顶框的方管面上，支撑腿的外轮廓不能超出顶框的外边缘，避免现场安装时和周边的线体、工位出现干涉，机架的整体高度一般控制在700到850毫米之间，匹配人工站立操作的舒适高度，如果是搭配自动化设备的机台，

　　高度可以根据设备的操作面需求调整到1000毫米以上。焊接工艺上，这类机架一般采用二氧化碳气体保护焊，焊接前要对所有型材的切口做去毛刺处理，拼接时用工装夹具固定好各构件的相对位置，避免焊接后出现整体尺寸超差、框架扭曲的问题，焊接完成后要对所有焊缝做打磨处理，去除焊渣和焊瘤，表面做喷塑或者喷漆防锈处理，适配车间的生产环境。这类焊接机架和铝型材搭建的机架相比，整体刚性更好，成本更低，适合载荷偏大、不需要频繁拆装调整的固定工位使用，唯一需要注意的是焊接完成后要做时效处理，释放焊接应力，避免后期使用过程中机架缓慢变形，影响上部设备的运行精度。在实际的车间应用里，这类机架还经常被改造成物料放置架、小型传送带的支撑台、工装夹具的承载台，只需要调整顶框的尺寸和支撑腿的高度，就能适配不同的使用需求，属于通用性极强的结构承载构件。
