多向安装弯折金属连接固定支架

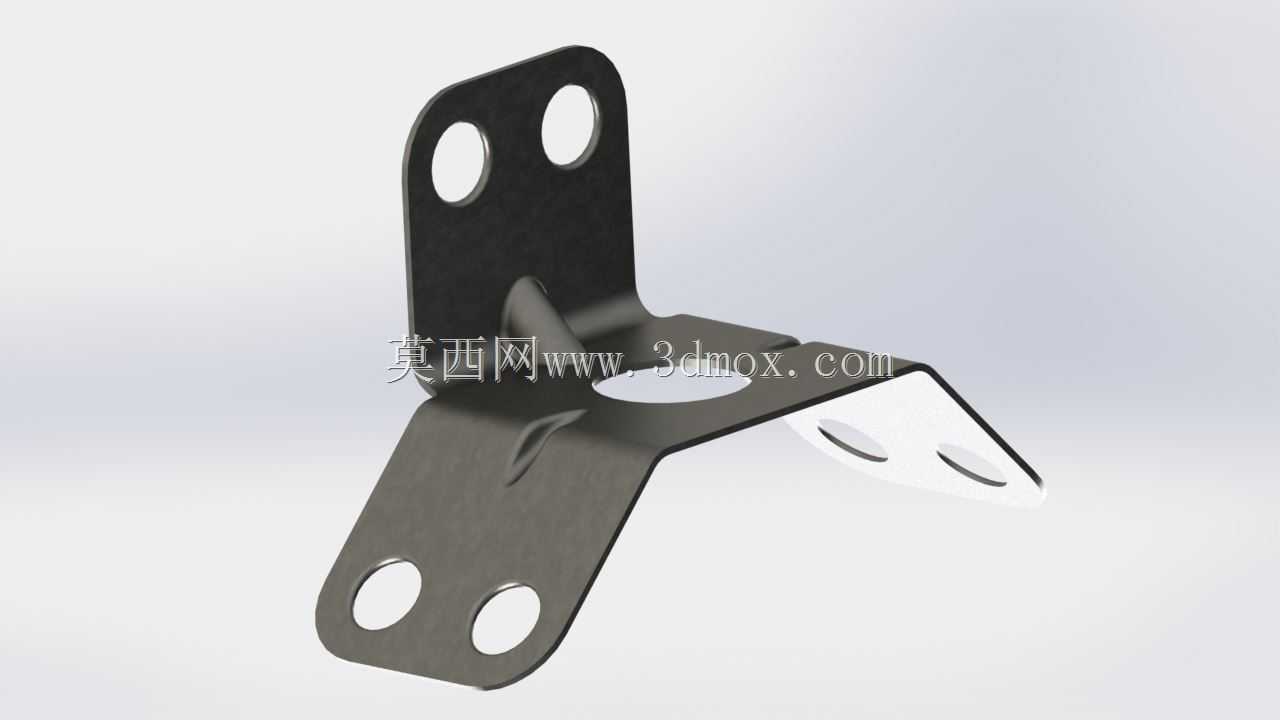

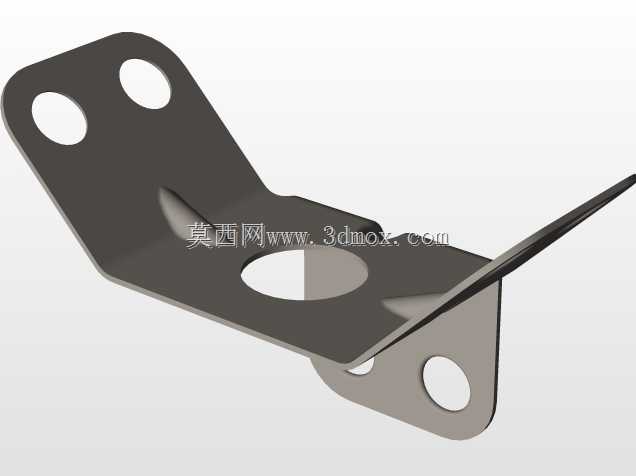

　　这类多弯折结构的金属固定件，在轻工设备、小型机电产品的内部结构搭建中出镜率极高，常被用来实现不同平面间的部件转接固定，比如小型家电内部电控板与壳体的连接、工业小型传感器的安装固定、非标自动化设备里轻型管线的定位支撑，都能见到同结构类型的冲压支架身影。不同于常规直角角码仅能实现两个垂直平面的连接，这款支架通过三次不同角度的折弯，形成了三个互不共面的安装面，能适配三个不同朝向的安装基准，在空间局促的设备内部，可以减少转接零件的数量，避免多层堆叠带来的装配累积误差。从结构设计逻辑来看，支架主体采用等厚金属薄板冲压成型，所有折弯处都做了适配板厚的内R角处理，既避免了折弯处应力集中导致的开裂风险，也能保证折弯后各安装面的平面度，

　　不会因为冲压回弹出现安装面翘曲的问题。每个安装面上都预制了圆形安装孔，孔位边缘做了去毛刺处理，部分安装面还预留了长条形调节孔，能在装配时提供一定的位置调整余量，抵消零件加工或者机架焊接带来的位置偏差，降低现场装配的修配工作量。设计时首先要明确各安装面的连接负载，根据负载大小选定板材厚度，常规轻型应用场景下选用1.5-2mm厚的冷轧钢板即可满足强度要求，若用于有振动的工况，则可以更换为同等厚度的不锈钢板材或者增加板厚，同时在折弯处压出加强筋，就像这款支架在主折弯位置压制的凹槽加强结构，不需要额外增加板厚就能大幅提升支架的整体抗扭刚度，避免长期受载后出现折弯角度变形。安装边界方面，需要提前核算三个安装面的投影尺寸，

　　确认安装位置周边没有其他构件干涉，因为支架存在多个方向的伸出折边，在三维布局时不能只看单个安装面的尺寸，要做全角度的干涉检查，尤其是带伸出定位片的那个折边，本身是用来辅助定位待固定部件的，安装时要保证定位片与待固定部件的定位面完全贴合，不能因为周边零件的阻挡导致定位失效。这类冲压支架的成型工艺不需要复杂的模具，通过普通冲床落料、折弯机分步折弯就能完成加工，量产时一致性好，成本也相对较低，在做结构选型时，如果遇到需要跨三个平面连接、负载不大的固定场景，优先选用这类一体冲压成型的多向支架，比采用多个角码拼接的方案可靠性更高，装配效率也能提升不少。另外在建模时要注意，折弯处的止裂槽设计不能遗漏，尤其是多个折弯交汇的位置，要根据板厚设置合适大小的止裂槽，避免冲压折弯时出现材料撕裂的问题，所有安装孔的孔位要距离折弯边保留至少2倍板厚的距离，防止孔位在折弯过程中出现变形，导致后续装配时螺栓无法顺利穿过。
