L型带孔折弯钣金连接固定支架

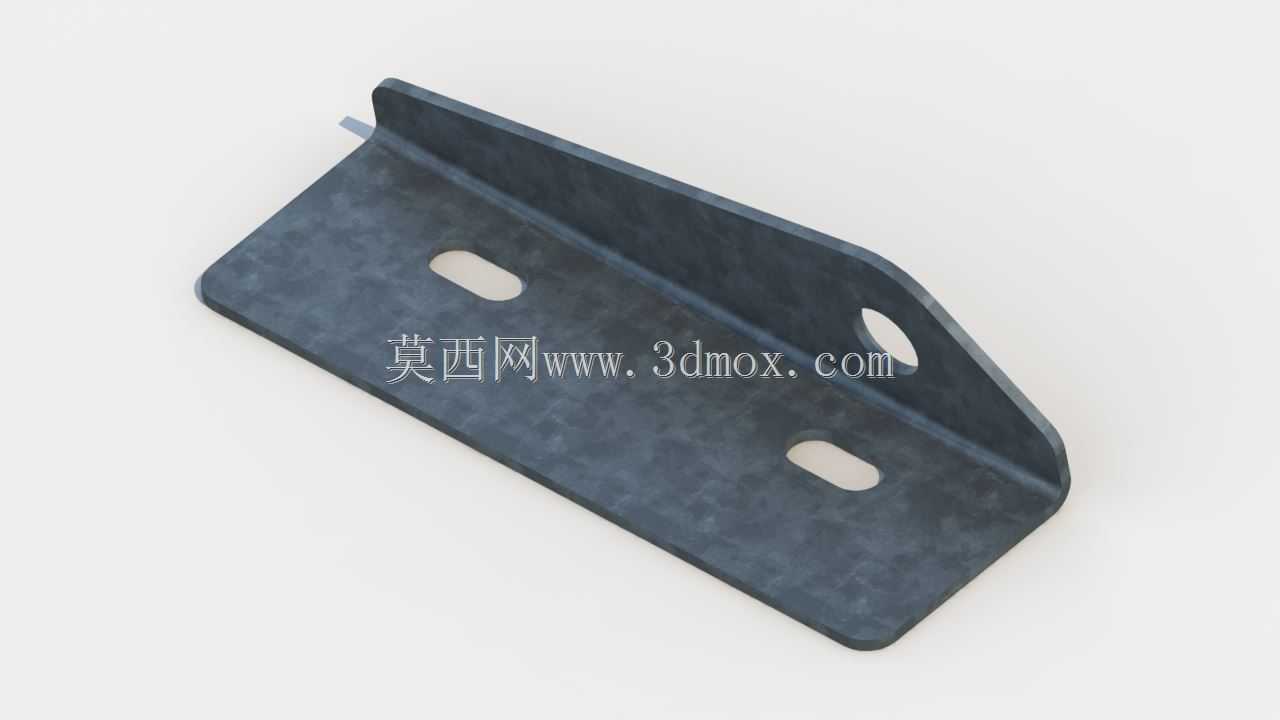

　　这款L型折弯钣金构件，是工业装配场景里十分常见的连接固定类零件，日常多被用在轻型设备机架拼接、护罩挂载、小型功能组件的位置固定环节，也可作为非标自动化设备线体旁的辅助安装支座，承担两个垂直安装面之间的载荷传递与位置约束作用，在仓储货架层板加固、小型工程机械外饰件固定、农用机具外围防护板连接场景中都能见到同类结构的应用。从结构设计逻辑来看，构件采用单道90度折弯成型，两个互相垂直的安装面分别承担不同的连接功能：面积较大的底平面设置了两个长圆形安装孔，这类腰型孔的设计并非随意为之，主要是为了抵消安装面的加工位置误差、装配时的对位偏差，给安装调试留出一定的位置调整余量，避免螺栓孔对位不准导致无法装配的问题，

　　长圆孔的长度方向沿底板长度方向排布，可适配沿该方向的位置微调需求，安装时可先松脱螺栓调整构件位置，对位准确后再锁紧固定，大幅降低现场装配的对位难度。垂直向上的立板端部设置了一个圆形通孔，主要用于连接被固定的外挂组件，孔位做了倒角去毛刺处理，避免螺栓穿入时被孔边毛刺卡滞，也能减少螺栓装配时的螺纹刮损。立板与底板衔接的折弯处做了合理的内R角处理，这个圆角半径是根据所选板材的厚度匹配设计的，既可以避免折弯时板材外侧因拉伸应力过大出现开裂，也能消除折弯内侧的材料堆积起皱问题，同时保证折弯后两个面的垂直公差控制在合理范围内，不会因折弯回弹导致安装面出现角度偏差，影响后续装配的贴合度。从安装边界来看，

　　底板的长宽尺寸适配常规M6-M8规格的膨胀螺栓或机牙螺栓安装，两个长圆孔的中心距经过标准化设计，可匹配常见的工业铝型材槽距、型钢安装孔位，不需要额外打孔即可直接适配通用安装基面；立板的高度经过载荷校核，在常用Q235板材厚度下，可承受垂直于立板方向数十公斤的静载荷，不会出现永久变形，立板上的圆孔中心到底板安装面的高度尺寸，也预留了足够的螺栓扳手操作空间，装配时不需要使用特殊薄壁工具，普通开口扳手即可完成锁紧操作。构件的板材边缘全部做了去毛刺处理，没有锋利的锐边，避免装配操作人员被划伤，这也是钣金类结构件设计时必须考虑的安全细节。在实际选型使用时，这类折弯支架不需要额外做复杂的表面处理，若应用在潮湿或有腐蚀的场景，

　　可额外增加镀锌或喷塑处理提升防锈能力，常规室内干燥场景下，板材自带的氧化层即可满足基础防锈需求。不同于铸件类的角支座，这类钣金折弯支架的重量更轻，生产效率更高，适合大批量量产使用，而且在需要调整尺寸时，仅需修改钣金展开图的参数即可快速调整规格，不需要重新开模，对于小批量非标设备的制作来说适配性极强。设计这类钣金件时，需要重点核算折弯线的位置精度，避免折弯后孔位出现偏移，同时要考虑板材的折弯回弹量，在折弯工序中提前做好角度补偿，保证两个安装面的垂直度满足装配要求；孔位的设计要避开折弯应力集中区域，避免孔位距离折弯线过近导致折弯时孔位被拉扯变形，这款构件的所有孔位都预留了足够的边距，完全符合钣金设计的工艺规范，不会出现加工时的工艺缺陷。
