Z型双孔钣金折弯固定连接支架

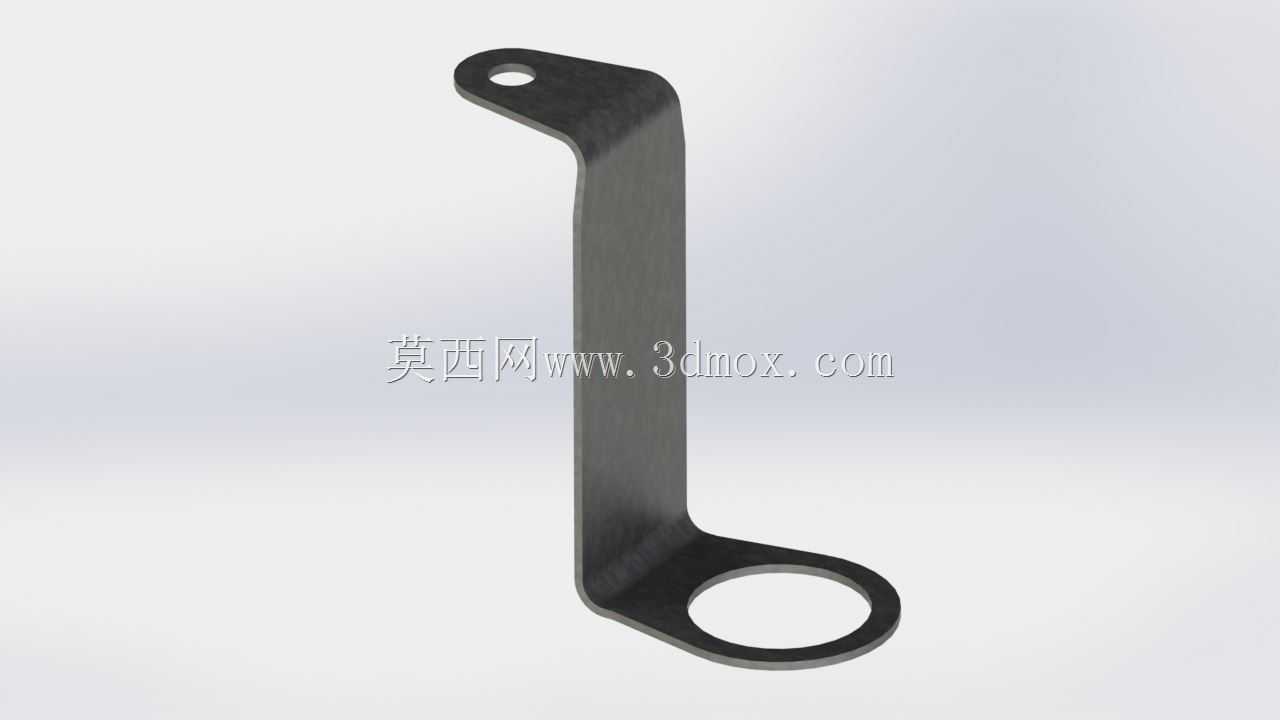

　　这款Z型结构的钣金折弯构件，是工业装配场景中十分常见的刚性连接固定元件，日常多应用在小型机电设备内部走线固定、轻型外设部件挂载、钣金机柜内部层板支撑、民用五金类产品的结构衔接等场景，承担两个存在垂直高度差的安装面之间的刚性连接、载荷传递与位置限位作用，替代传统的直角角码加垫块的组合安装方式，减少装配环节的零件数量，降低累计装配误差。从结构设计逻辑来看，构件整体采用等厚薄板钣金折弯成型，没有额外的拼接焊缝，整体刚性由板材自身强度与折弯圆角的结构强化共同提供，避免了焊接件容易出现的焊接变形、应力集中等问题。构件两端分别设置了一个安装孔，上端为小直径圆孔，适配M4-M6规格的标准螺栓，用于和上方被支撑的部件进行锁附固定，

　　孔位边缘做了轻微的去毛刺处理，避免螺栓穿装时出现卡滞，也防止锐边割伤装配人员的手部；下端为大直径圆孔，适配更大规格的固定螺栓或者快拆销钉，用于和下方的安装基座进行连接，大孔的设计也预留了一定的安装位置调整余量，抵消基座加工时的孔位误差，降低现场装配的对位难度。中间的连接臂采用垂直折弯的Z型结构，两个折弯处的内R角根据板材厚度做了匹配设计，既避免折弯R过小导致的板材外侧拉伸开裂，也防止R过大导致的安装面贴合不严的问题，连接臂的宽度从上端到下端保持一致，在保证足够的抗扭、抗弯截面模量的前提下，尽可能减少板材的用料，控制构件自身重量。在实际安装使用时，需要注意该构件的承载边界，由于是薄板折弯成型，其承载方向主要沿垂直于安装面的方向，

　　可承受静态的垂直载荷，不适合承受大扭矩的交变载荷或者频繁的冲击载荷，安装时两个端面需要和被连接件完全贴合，避免出现悬臂受力的情况，否则长期使用容易在折弯处出现疲劳变形。设计这类钣金构件时，需要提前核算板材的折弯展开系数，根据所选板材的材质、厚度调整折弯扣除值，保证折弯后的两个安装孔的中心距、安装面的高度差完全符合设计要求，避免折弯后出现孔位偏移、安装面不平行的问题；同时折弯方向要和板材的轧制纹理方向保持合适的夹角，防止折弯时出现开裂。构件的外形尺寸属于小型五金件范畴，整体高度根据适配的安装高度差设计，安装时不需要额外预留过多的操作空间，两个安装孔的中心距经过优化，既保证螺栓锁附时扳手有足够的操作空间，

　　也不会因为孔距过大导致构件受力时出现额外的弯矩。这类钣金支架在量产时通常采用连续冲压折弯工艺生产，先通过冲孔工序完成两个安装孔的加工，再通过折弯工序一次成型，生产效率高，尺寸一致性好，表面可根据使用场景做镀锌、喷塑、发黑等不同的表面处理，适配不同的防腐、外观需求，在户外使用场景下可选择热镀锌处理提升耐锈蚀能力，在设备内部使用时可选择成本更低的冷板镀锌或者电泳处理。
