电子设备内置钣金安装固定托架结构

　　这款钣金托架主要应用于工业控制机箱、嵌入式计算设备、通讯终端类产品的内部承载场景，作为核心功能板卡、电源模块或者小型功能组件的安装承载基体，在设备内部承担承重、定位、电磁屏蔽辅助以及散热风道规整的多重作用。从结构设计来看，整体采用一体化钣金冲压折弯成型工艺，基材选用常规冷轧钢板，兼顾结构强度与加工经济性，成型后无需额外拼接焊缝，能有效控制加工公差累积，适合批量冲压生产。

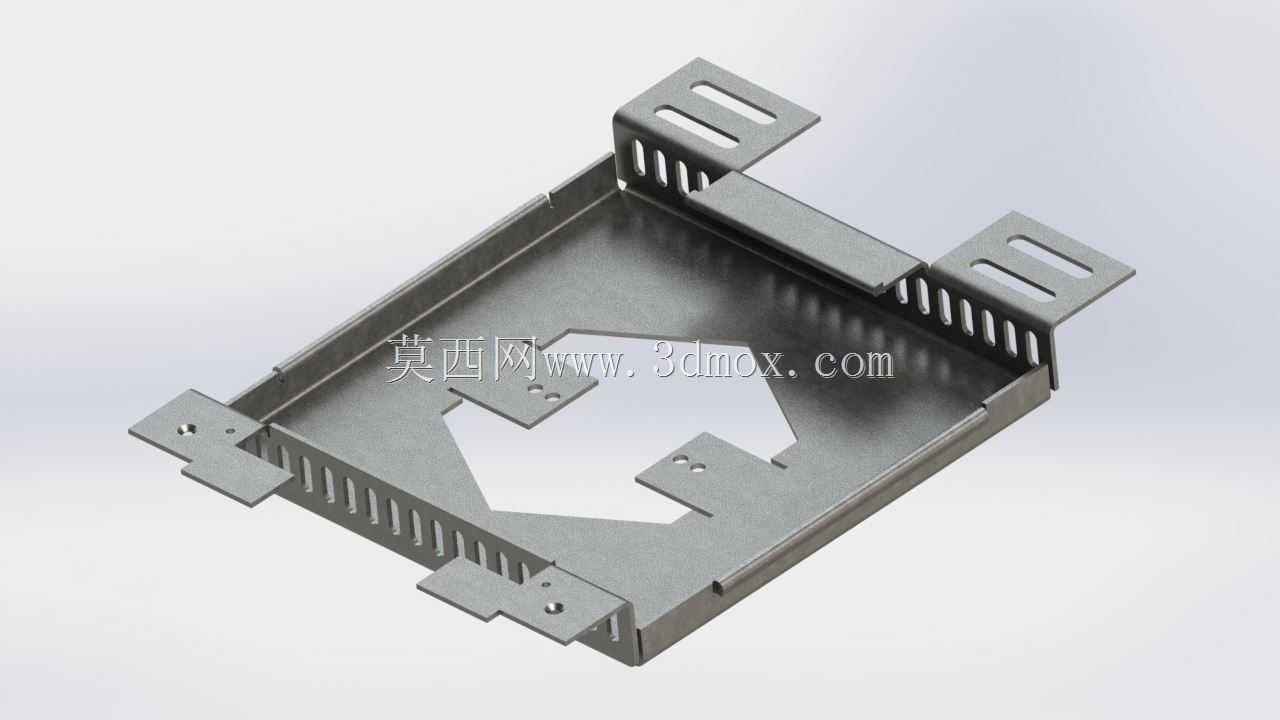

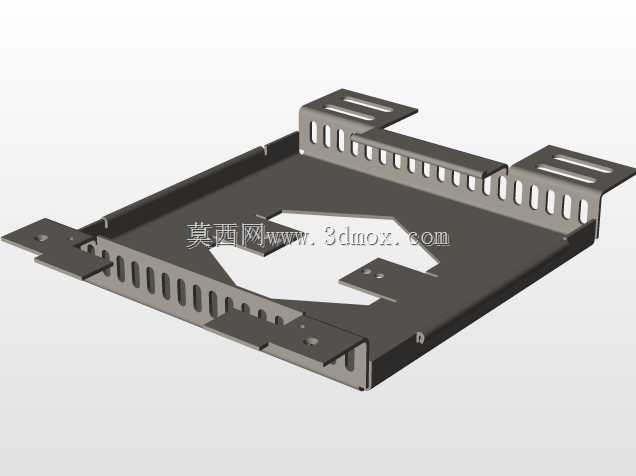

　　托架主体为矩形承载平面，平面中部开设的异形镂空结构，一方面是为了匹配被承载组件的凸起结构避让需求，避免安装时出现结构干涉，另一方面也能减少钣金件整体重量，同时为被承载的发热元件留出空气对流空间，辅助设备内部散热。四周的折弯翻边采用等高设计，翻边高度经过匹配设备内部安装间隙计算，既能够提升整个托架的结构刚性，避免大尺寸平面钣金出现受力翘曲变形，翻边上均匀开设的长条散热槽孔，顺着设备内部风道方向排布，能够引导冷却气流穿过托架区域，带走被承载元件工作产生的热量，同时这些槽孔也能作为线束穿越的预留通道，方便内部布线时的线束固定与走位。

　　托架向外延伸的多个安装支耳，是整个结构的安装定位核心，不同方向伸出的支耳对应设备内部机箱立柱或者安装凸台的固定点位，支耳上开设的安装孔分为两类：圆形通孔用于穿装固定螺丝，实现托架与机箱主体的刚性连接；长条形腰型孔则是为了吸收加工与装配时的公差累积，允许安装时在腰型孔的长度范围内微调托架位置，避免因为机箱焊接公差、钣金折弯公差导致的安装孔位不对中问题，降低装配难度。支耳与主体平面的衔接位置做了局部压筋加强处理，能够避免支耳受力时出现折弯变形，保证长期使用后的安装定位精度。

　　从安装边界来看，托架整体外轮廓尺寸适配标准1U-2U上架式机箱的内部宽度，安装支耳的孔位间距符合常规工业机箱的安装孔位规范，不需要对现有机箱结构做额外修改即可直接适配安装。承载平面的平面度控制在合理公差范围内，保证被承载的电子元件安装后能够与托架充分贴合，避免出现局部悬空导致的受力不均或者接触不良问题。翻边的折弯内R角匹配板材厚度设置，既避免折弯处出现应力集中导致的开裂问题，也不会因为R角过大占用过多内部安装空间。

　　在实际使用场景中，这类钣金托架不需要额外做表面处理即可直接使用，若有防腐或者绝缘需求，也可根据使用场景增加喷塑、镀锌或者阳极氧化表面处理，不同的表面处理方式不会影响结构的安装尺寸匹配性。结构设计时充分考虑了冲压加工的工艺性，所有折弯方向统一，没有反向折弯结构，能够减少冲压加工时的翻面次数，提升加工效率；所有开孔与边缘的距离都满足冲压工艺的最小边距要求，避免冲压时出现孔位变形或者边缘撕裂问题；没有过小的尖角结构，所有转角位置都做了微小圆角过渡，既避免加工时出现毛刺伤人的问题，也能减少应力集中点，提升结构的抗疲劳强度。

　　这类托架在实际设备装配中，能够替代多个零散的安装支架，将多个功能组件的安装需求集成在同一个零件上，减少设备内部的零件数量，降低装配时的物料管理难度与装配工时，同时一体化的结构相比拼接式支架拥有更好的结构刚性，在设备受到振动、冲击时能够更好的保持被承载元件的位置稳定性，避免出现元件松动、接触不良等故障，非常适合工业类、通讯类对可靠性要求较高的电子设备内部使用。
