可移动高度可调双工位支撑画架工装

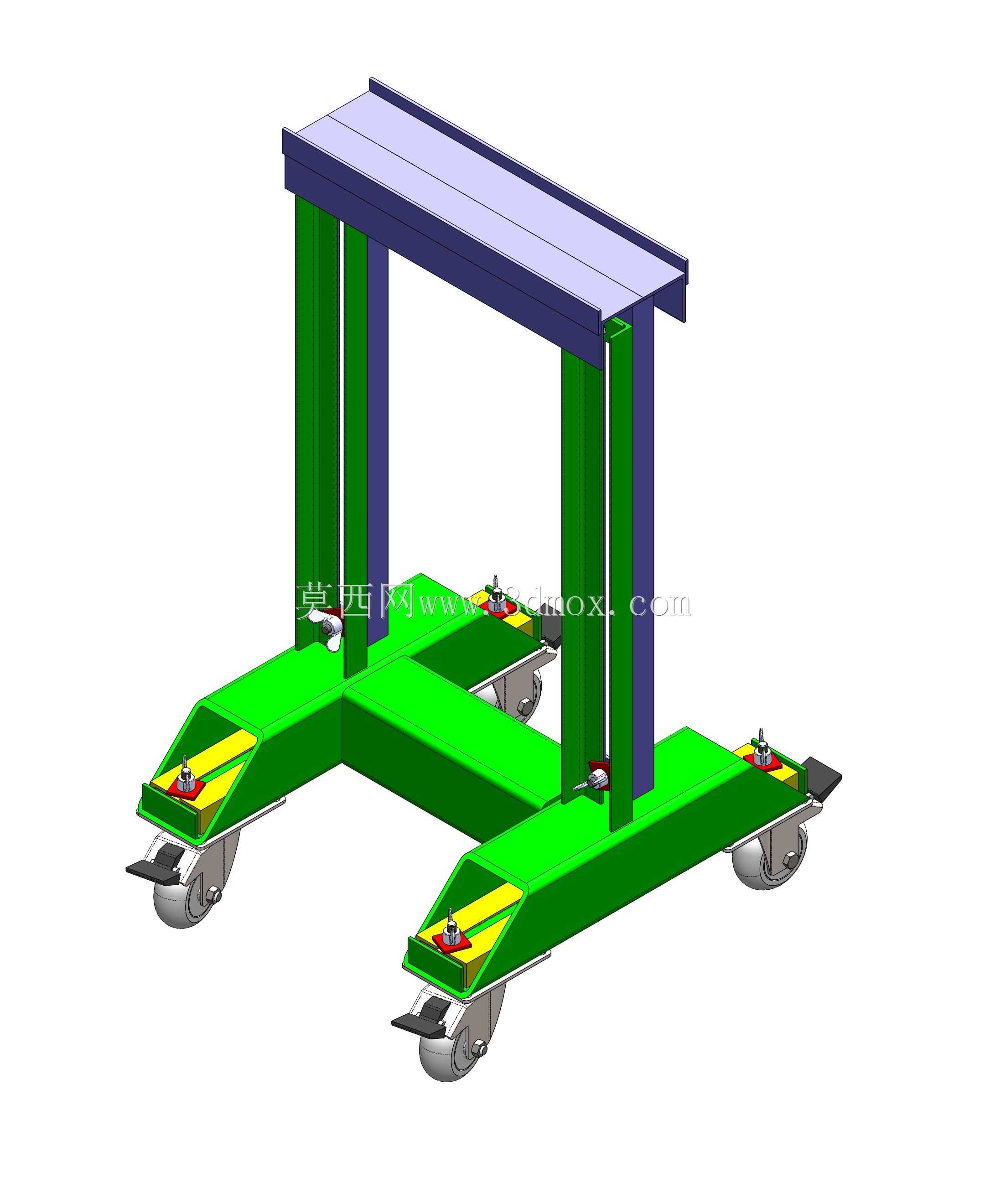

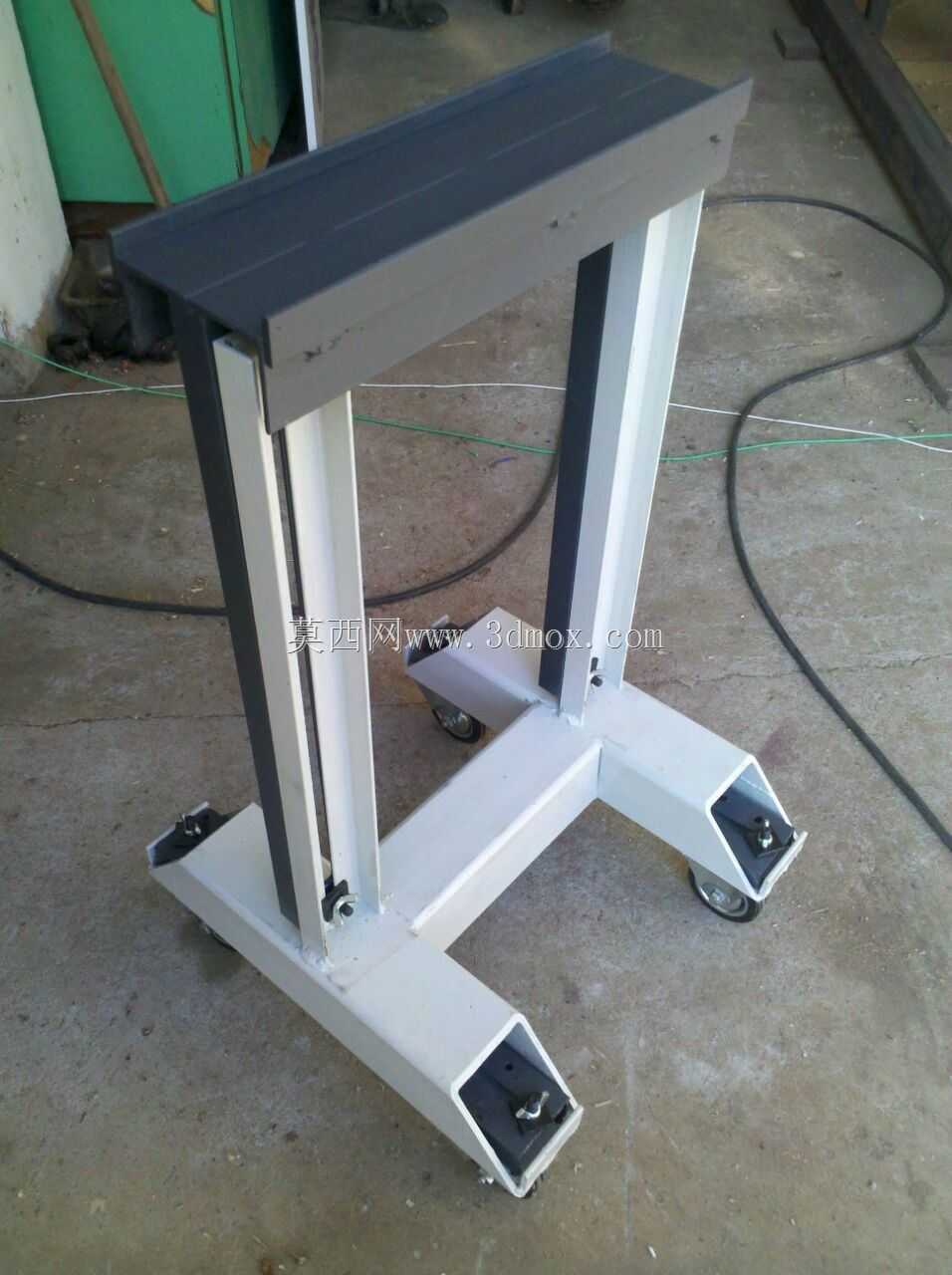

　　这款可移动支撑工装最初的设计需求，来自车间内台钻、台式打磨设备的配套工位支撑场景，主要用于承托长尺寸工件、板材类加工对象，解决原有固定工位高度无法适配不同操作人员作业姿态、不同尺寸工件装夹高度差的问题。从结构布局来看，整体采用跨骑式双支腿布局，底部四个支脚均配置带刹车的万向脚轮，单支脚的接触面积做了加宽处理，避免承托重载时出现侧翻风险，脚轮的刹车踏板采用外露式设计，操作人员无需弯腰探身，用脚即可触发锁止与解锁，适配车间内频繁转场的作业需求，当需要在台钻工位、打磨工位、临时装配工位之间切换作业点时，解锁刹车即可整体推移，到位后锁止脚轮即可形成稳定的支撑基础。

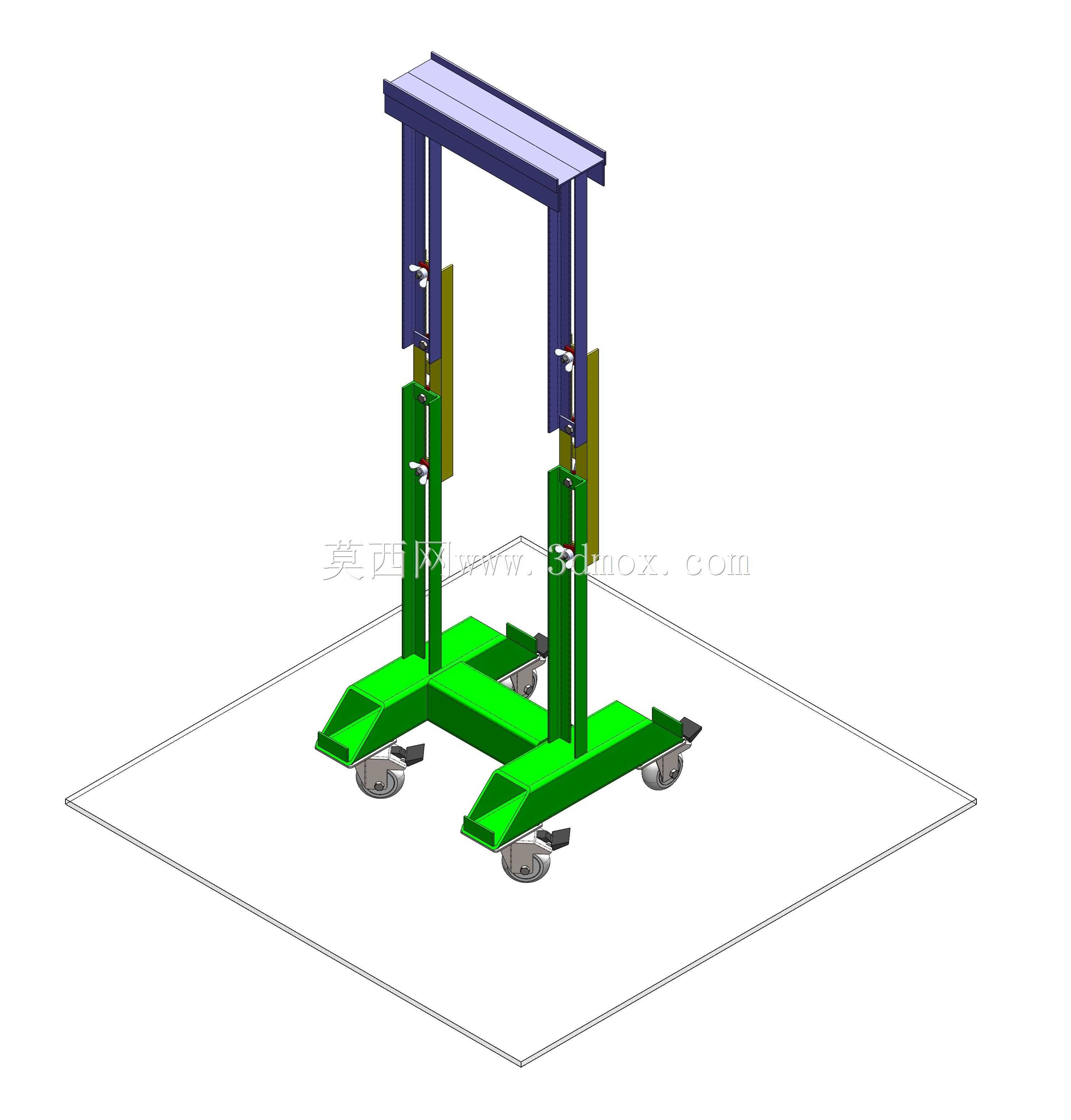

　　支撑高度的调节范围覆盖720mm到1300mm区间，这个参数的设定并非随意选取，而是结合了国内机械加工车间操作人员站立作业的舒适肘高范围，以及台钻、台式砂轮机等设备的工作台面基准高度做的匹配：最低高度适配坐姿作业时的工件承托需求，最高高度可匹配身高185cm左右操作人员站立作业的舒适操作高度，避免长期弯腰作业带来的职业损伤。两侧的竖直支撑立柱采用矩形截面型材制作，相比圆管立柱具备更好的抗扭性能，当承托的工件存在偏载时，矩形截面的抗弯模量更大，不会出现立柱扭转导致的支撑面倾斜问题，立柱上的高度调节孔位做了等距排布，配合快锁插销实现高度档位的快速切换，无需额外工具即可完成高度调整，单人次操作耗时不超过30秒，适配小批量多品种加工时频繁换型的作业节奏。

　　顶部的承托梁采用通长的H型截面结构，梁面做了平整处理，可根据实际作业需求加装夹具、垫块或者柔性防护垫，既可以直接承托木质画板、金属板材，也可以配合快速夹钳实现工件的快速装夹。底部的两个前伸支腿内部做了配重腔设计，当顶部承托的工件重心向前偏移时，前伸支腿的配重可平衡倾覆力矩，经实际测算，在顶部承托梁最前端施加150kg的垂直载荷时，整体结构不会出现翘头、侧翻问题，满足常规机加工工位的工件承托载荷需求。支腿与竖直立柱的连接位置做了三角形加强筋焊接处理，焊缝采用连续角焊缝，焊后做了应力释放处理，避免长期受载后连接位置出现焊缝开裂、结构变形问题。

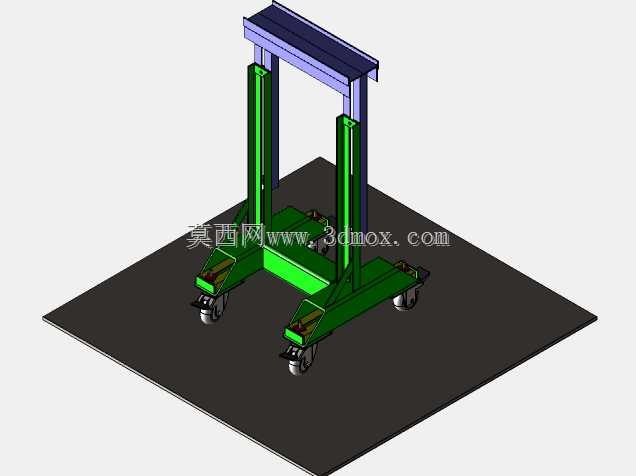

　　从安装边界来看，这款工装的整体占地宽度控制在1200mm以内，纵向深度控制在800mm以内，可轻松通过车间内宽度1.5m的标准通道，也可以推入大部分标准设备的工位旁，不会占用过多的车间通道面积。脚轮的安装高度做了统一校准，四个脚轮的安装面平面度误差控制在0.5mm以内，推移过程中不会出现卡滞、晃动问题，锁止后整体支撑面的水平度误差不超过1mm/m，满足精密加工时的工件支撑水平度要求。在实际应用场景中，除了配套机加工设备做工件支撑外，这款工装也可作为车间内的临时物料放置架、作业看板支架、画板支架使用，双立柱的跨骑空间下方可放置工具箱、废料盒等辅助作业物品，充分利用工位的垂直空间，减少地面杂物堆放，优化车间5S管理效果。

　　设计过程中特意规避了复杂的传动调节结构，没有采用丝杆、齿轮等易积屑、易损坏的调节部件，整体结构全部采用标准型材焊接与标准紧固件装配，车间维护人员无需特殊备件即可完成日常维护，当脚轮出现磨损时，可直接更换标准规格的万向脚轮，立柱上的插销、锁件也全部采用通用标准件，降低后期的维护成本。所有结构的棱角位置都做了R3的圆角处理，避免操作人员推移、调整高度时被尖锐棱角划伤，表面采用喷塑处理，相比喷漆层具备更好的耐刮擦、耐油污性能，适配车间内多油污、多铁屑的作业环境，日常清理只需用棉纱擦拭即可去除表面附着的铁屑、油污，不会出现涂层脱落、生锈问题。
