机械装配用斜面楔紧定位构件

　　在各类机械装配、工装夹具调试以及设备检修场景中，斜面楔紧类构件是解决间隙补偿、临时定位、载荷传递的核心基础零件，本次呈现的楔紧构件，正是针对小空间内的径向或轴向顶紧需求设计的实用结构。从实际应用场景来看，这类构件常出现在模具装配的分型面间隙调整、机床导轨镶条的预紧调节、小型工装的快速装夹定位，甚至是重型设备安装时的垫铁微调环节，相比螺纹调节结构，它没有螺纹副易锈蚀、易滑牙的缺陷，相比液压顶紧结构，它不需要额外的动力源与密封回路，纯靠斜面的机械自锁特性就能实现稳定的力传递，在无电源、空间狭窄的检修现场，这类构件的实用性远高于其他调节元件。

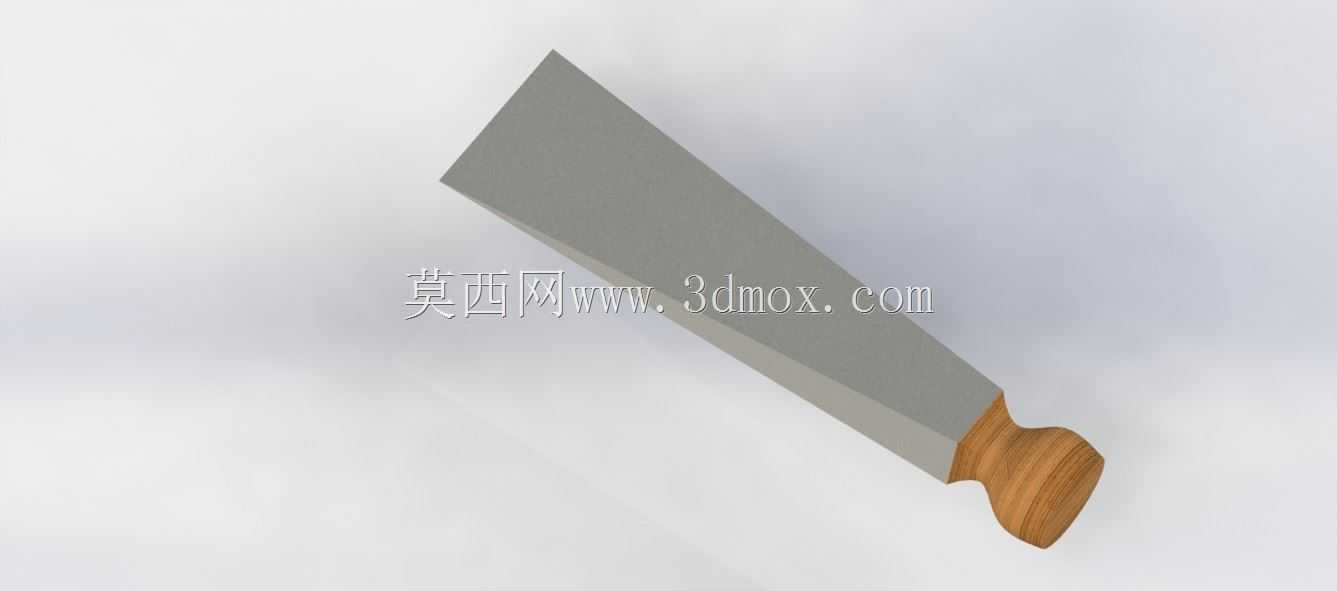

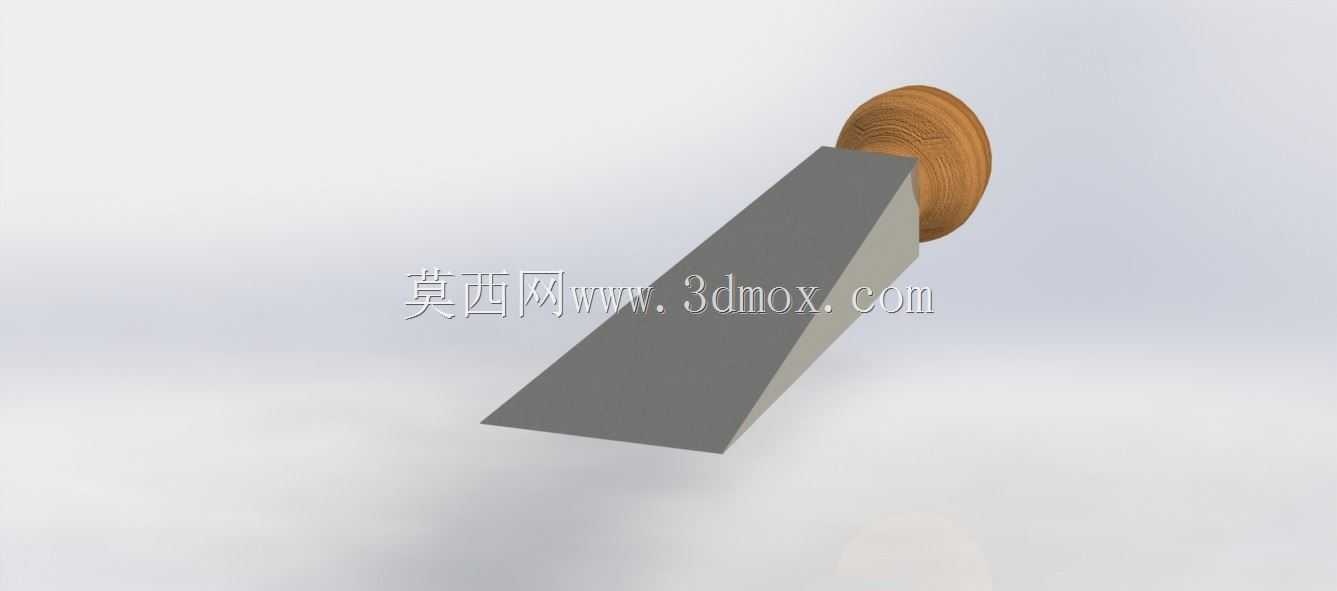

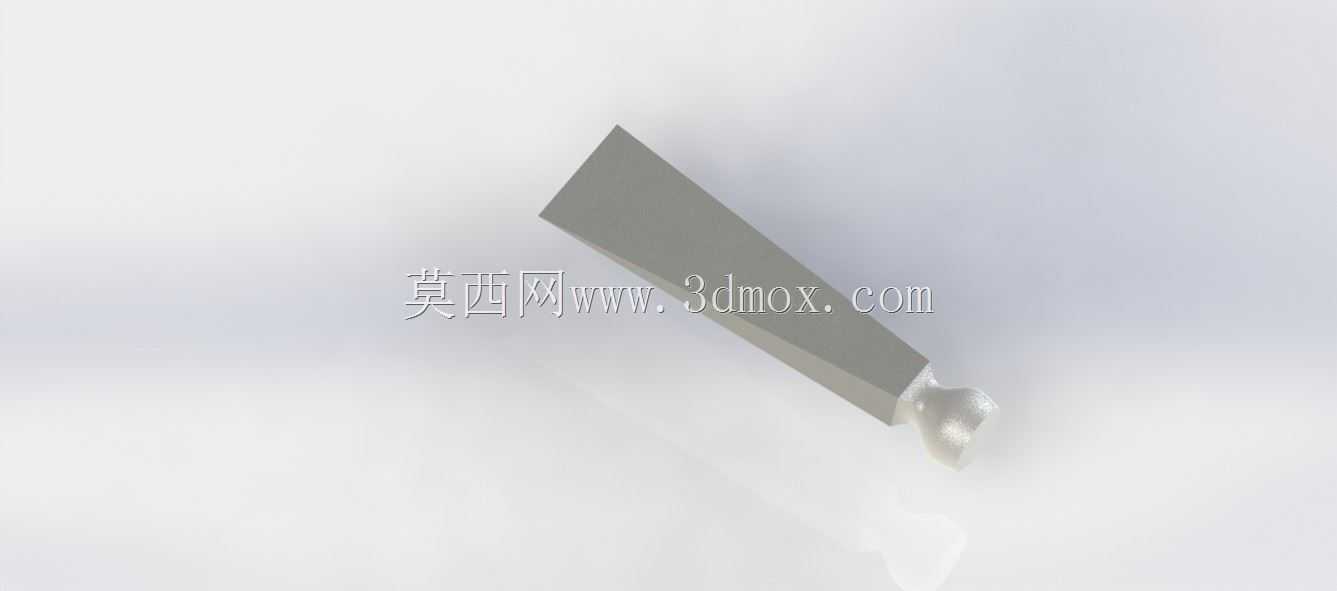

　　从功能特性上看，该构件采用单斜面楔紧原理，主体为变截面的棱柱结构，大端到小端的斜面斜率经过反复校核，既保证敲击装入时的顺畅性，又能在装入后实现可靠自锁，不会因为设备运行的振动出现松脱退出的问题。构件小端设计有圆弧过渡的受力端头，这个结构并非装饰设计，而是考虑到现场敲击安装时，锤头的冲击力不会直接作用在斜面棱边上，避免棱边崩裂导致楔紧面出现凹坑，同时圆弧端头也能在拆卸时，方便撬棍施力将构件从装配缝隙中撬出，不会因为端头平齐导致拆卸时无处着力。

　　设计思路上，这款构件没有多余的装饰性结构，所有几何特征都服务于功能实现：主体的四个相邻面保持较高的垂直度公差，保证装入对应的楔形槽时，两个非斜面的侧面能与槽壁完全贴合，避免出现偏载导致的局部应力集中；斜面的表面粗糙度要求控制在合理区间，既不会因为过于粗糙导致装入时摩擦力过大，也不会因为过于光滑降低自锁性能，在实际建模过程中，斜面的倾斜角度设置在6度到8度之间，这个角度区间是钢对钢摩擦系数下的可靠自锁区间，哪怕构件表面沾染少量切削液或润滑油，依然能保持足够的锁止力，不会出现自行滑脱的问题。

　　从外形尺寸与安装边界来看，该构件的整体长度适配常见的10到30毫米宽度的装配缝隙，大端厚度根据不同的调节行程需求做了梯度设计，安装时不需要对配套的安装槽做复杂的加工，只需要按照构件的截面尺寸加工出直槽即可，不需要加工内螺纹或其他复杂特征，大幅降低了配套结构的加工成本。在实际使用时，需要注意安装方向：斜面必须与被顶紧构件的受力面贴合，垂直面与固定基座的槽壁贴合，敲击大端装入时，要保持敲击力与构件轴线方向一致，避免侧向受力导致构件卡滞在槽内；拆卸时要从大端对应的反向孔位用冲子敲击小端，就能顺利将构件退出，不会损伤配合面。

　　很多刚入行的结构设计人员容易忽略这类基础构件的设计细节，要么把斜面角度设计过大导致无法自锁，要么没有做端头的圆弧过渡导致安装拆卸困难，甚至忽略了侧面的垂直度要求导致楔紧时出现偏斜，顶紧力无法均匀传递。这款楔紧构件的建模过程中，特意对棱边做了0.2毫米的微小倒角，避免热处理后棱边脆裂，同时也能避免安装时锋利的棱边划伤操作人员的手部，这些细节都是从一线装配场景中总结出来的实用设计，没有任何冗余特征，每一处尺寸和公差都对应实际装配中的需求。在工装夹具设计中，这类楔子常和压板配合使用，替代传统的螺栓调节压板，能够实现快速的装夹与拆卸，在小批量零件的加工场景中，能大幅降低工件装夹的辅助时间；在设备维修场景中，当两个配合件因为磨损出现间隙时，不需要更换大型零部件，只需要在缝隙中打入对应尺寸的楔子，就能补偿磨损间隙，快速恢复设备的运行精度，降低停机维修的时间成本。
