带翼型防滑握持式通用操作手柄结构

　　日常接触的各类手动操作场景里，这类带翼型止挡的防滑手柄覆盖的使用场景远比想象中宽泛，小到家用柜门的手动启闭拉手、冷饮店冰淇淋勺的握持操作端，大到小型工业设备的手动调节旋钮、检修舱门的快开操作件，都能见到同结构逻辑的手柄应用。从实际使用反馈来看，这类手柄的核心作用是在人手施加操作力时，提供足够的摩擦阻力与施力支撑，避免操作过程中打滑脱手，同时端部的翼型结构可以在手柄旋转到极限位置时提供硬限位，也能在需要施加较大扭矩时，给手指提供额外的抵靠受力点，降低长时间操作的疲劳感。

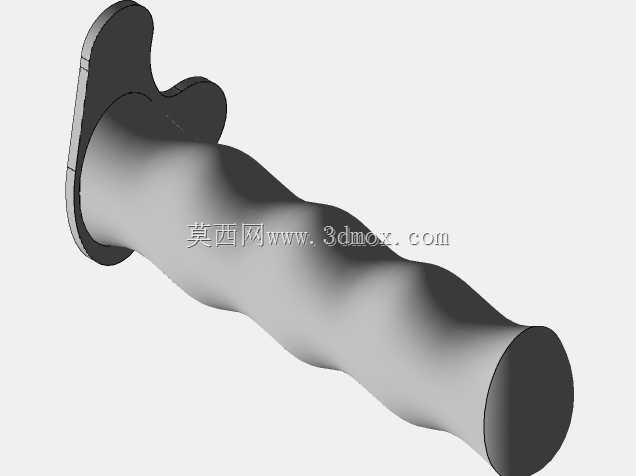

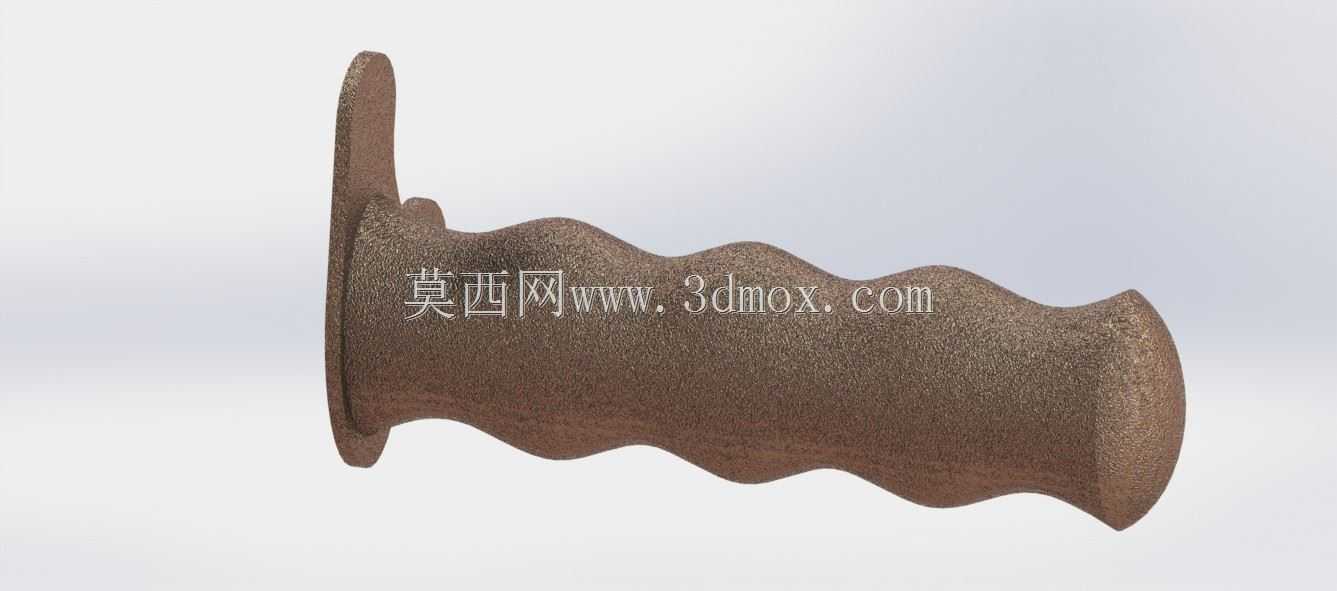

　　设计这类手柄的时候，首先要考虑的是人手握持的人机工程边界，握持段的波浪形凹陷不是随意做的造型，每一段凸起的间距刚好匹配成年人手指自然弯曲时的指缝间隙，握持时指腹可以完全贴合在凹陷的弧面上，接触面积比光滑圆柱面提升近40%，单位面积的按压压强随之降低，长时间握持不会出现局部压痛的问题。握持段的直径控制在18mm到22mm区间，这个尺寸范围适配绝大多数成年人的手掌握持尺度，太细会导致捏持时受力集中，太粗则无法完全握持，施力时容易打滑。端部的圆头过渡做了R3到R5的圆角处理，避免操作时棱角剐蹭手掌，也能在手柄意外磕碰外物时减少冲击损伤。

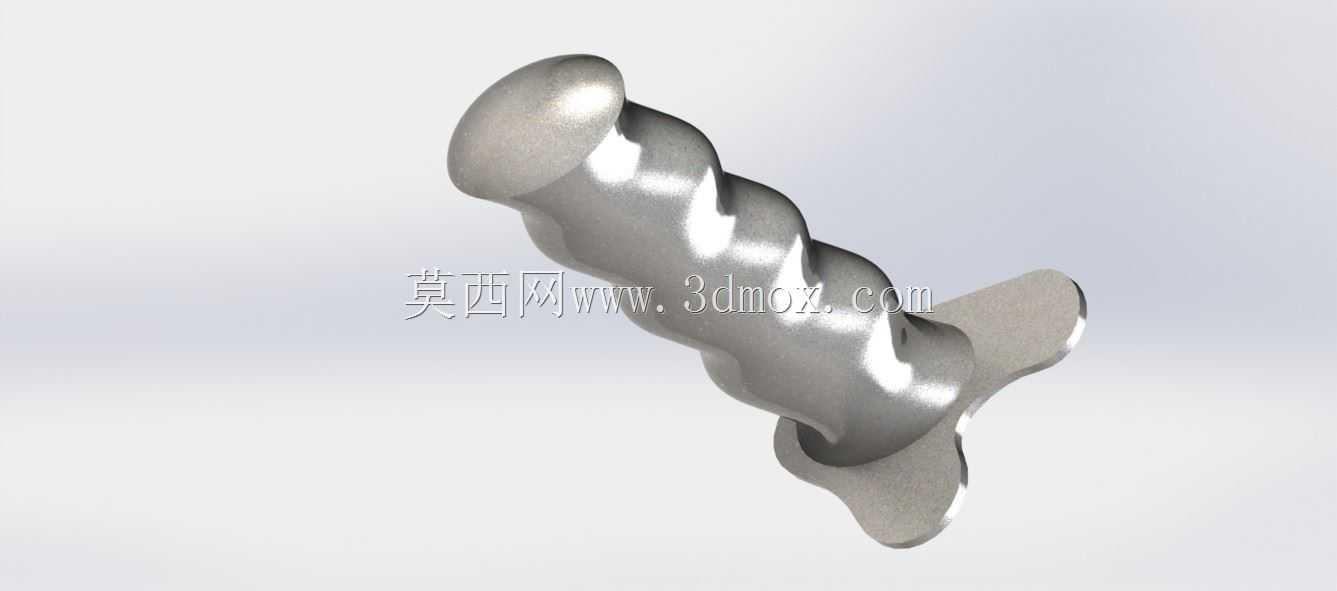

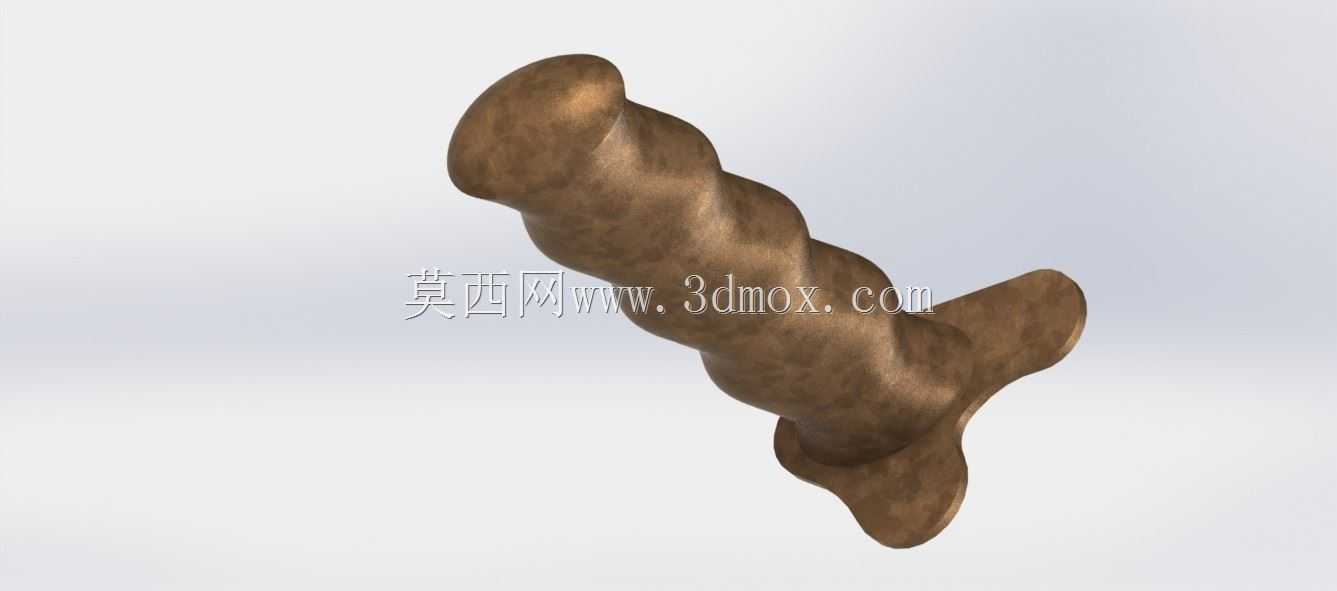

　　尾部的双翼结构是整个设计的功能核心，双翼向外延伸的宽度比握持段直径大12mm左右，一方面当手柄用于旋转锁紧场景时，双翼可以抵靠在安装座的限位面上，控制旋转行程，避免过度旋转导致连接结构损坏；另一方面当需要施加较大的旋转扭矩时，食指和中指可以抵在双翼的侧面，借助杠杆原理放大施加的扭矩，不需要额外借助工具就能完成锁紧操作，在没有工具的应急场景下实用性很强。双翼的边缘同样做了全圆角钝化处理，没有尖锐棱角，操作时不会划伤手指。

　　安装边界上，这类手柄一般采用端部螺纹连接的方式固定在操作杆件上，连接螺纹的规格根据手柄整体尺寸匹配，从M4到M8不等，适配不同载荷的使用场景。安装时需要注意手柄尾部双翼与安装面的预留间隙，间隙控制在1mm到2mm之间，既保证旋转时不会与安装面产生摩擦卡滞，也能避免间隙过大导致锁紧时出现旷量。如果是用于食品接触场景比如冰淇淋勺这类应用，表面需要做镜面抛光处理，降低污渍残留的可能，方便日常清洁消毒；如果是用于工业设备场景，表面可以做哑光喷砂处理，提升耐磨性能，减少使用过程中的划痕残留。

　　从结构强度角度考虑，这类手柄如果采用金属材质加工，握持段的壁厚不小于2mm，双翼位置因为要承受抵靠的冲击力，局部厚度要增加到3mm以上，避免大力操作时出现翼板断裂的问题。如果是采用塑料注塑成型，需要在握持段内部做均匀的加强筋结构，筋厚控制在壁厚的0.6倍左右，避免注塑时出现缩痕，同时保证整体结构的刚性，不会在大力握持时出现明显的形变。实际选型的时候，要根据操作力的大小选择对应材质和尺寸的规格，操作力小于50N的场景可以选用工程塑料材质的手柄，重量轻成本低；操作力大于50N的场景则需要选用不锈钢或者锌合金材质的手柄，保证结构强度满足长期使用的要求，不会出现断裂变形的问题。
