小型传动用齿轮箱壳体结构设计

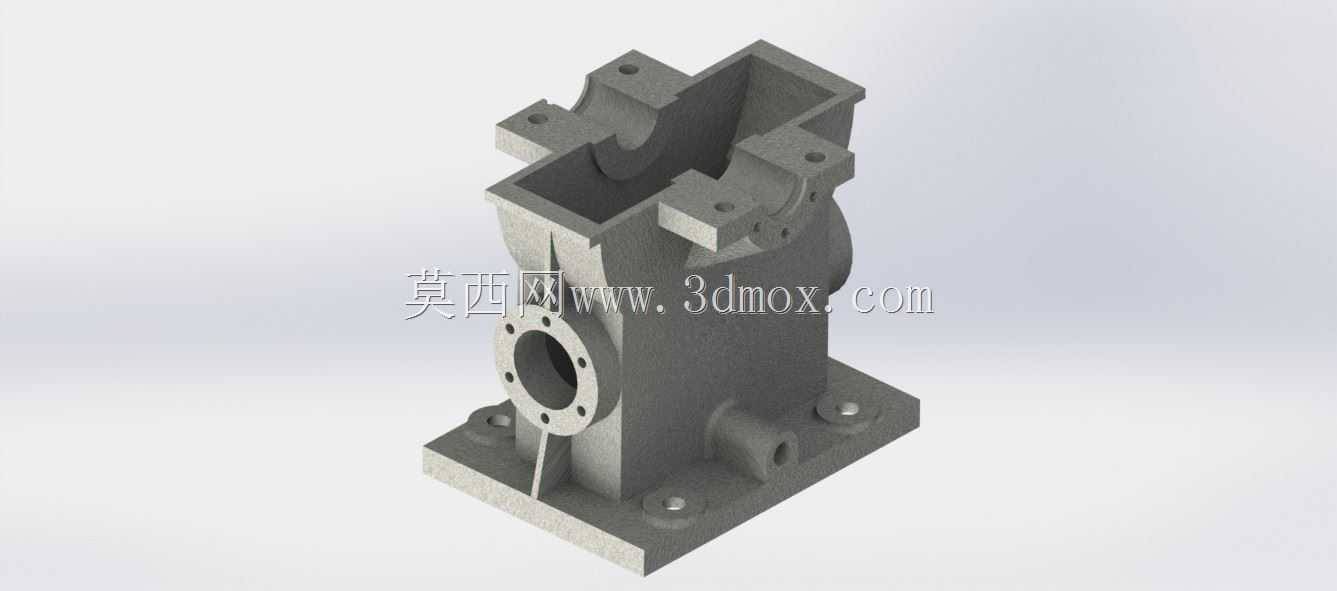

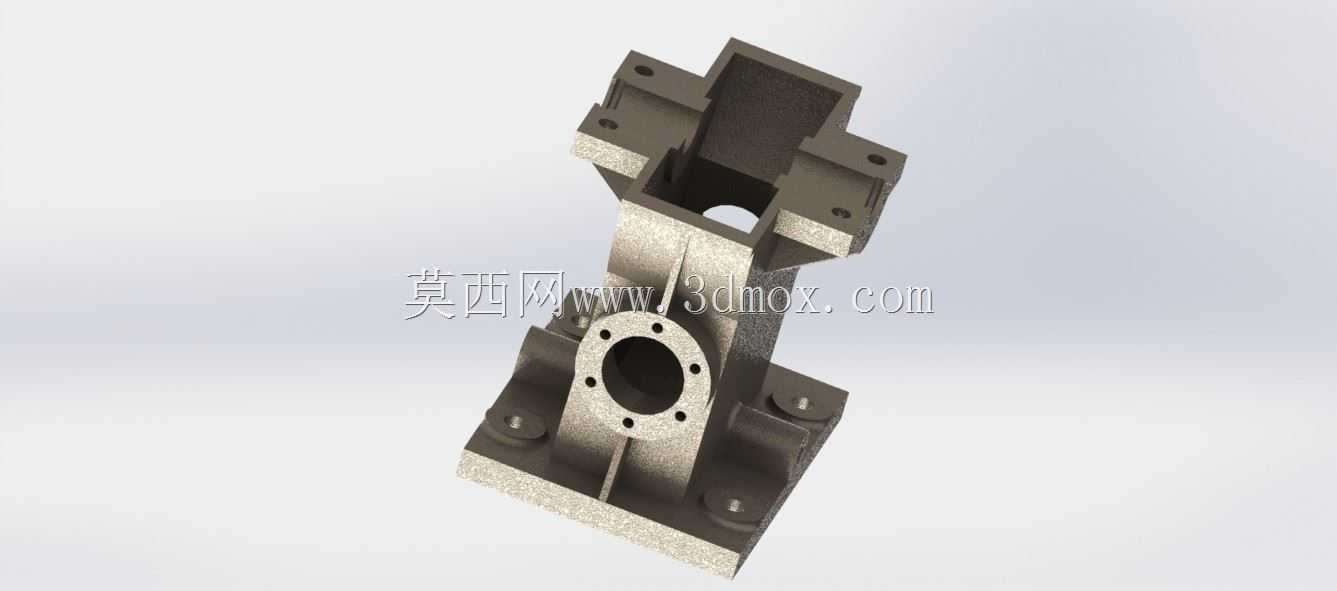

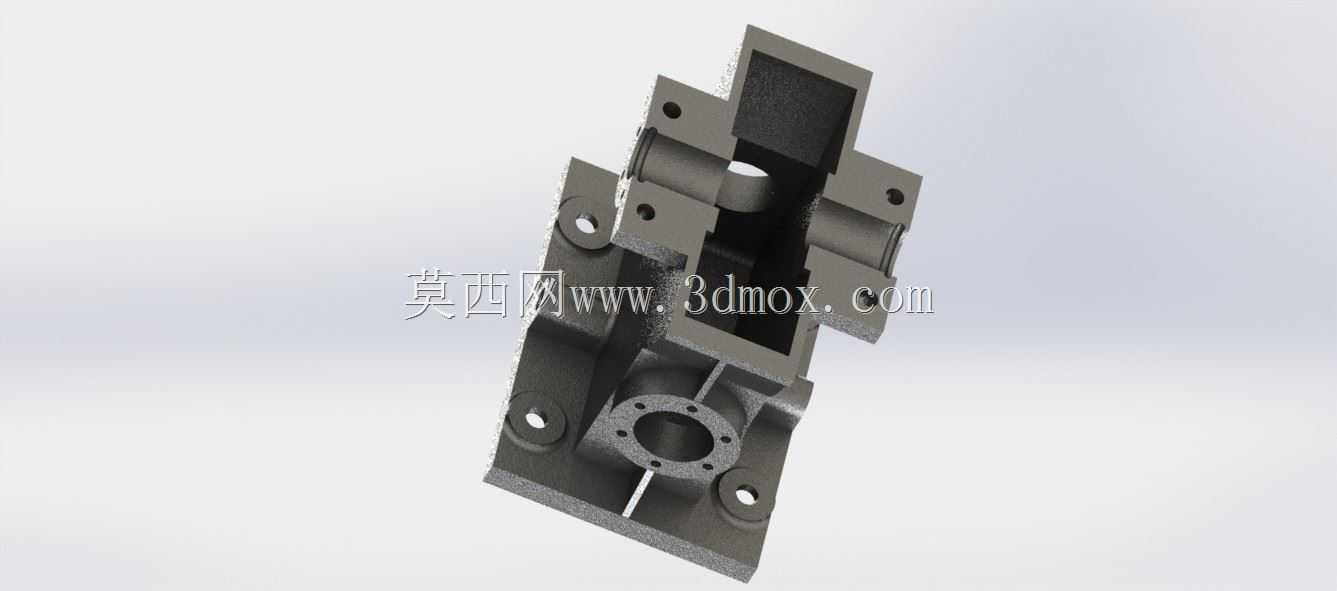

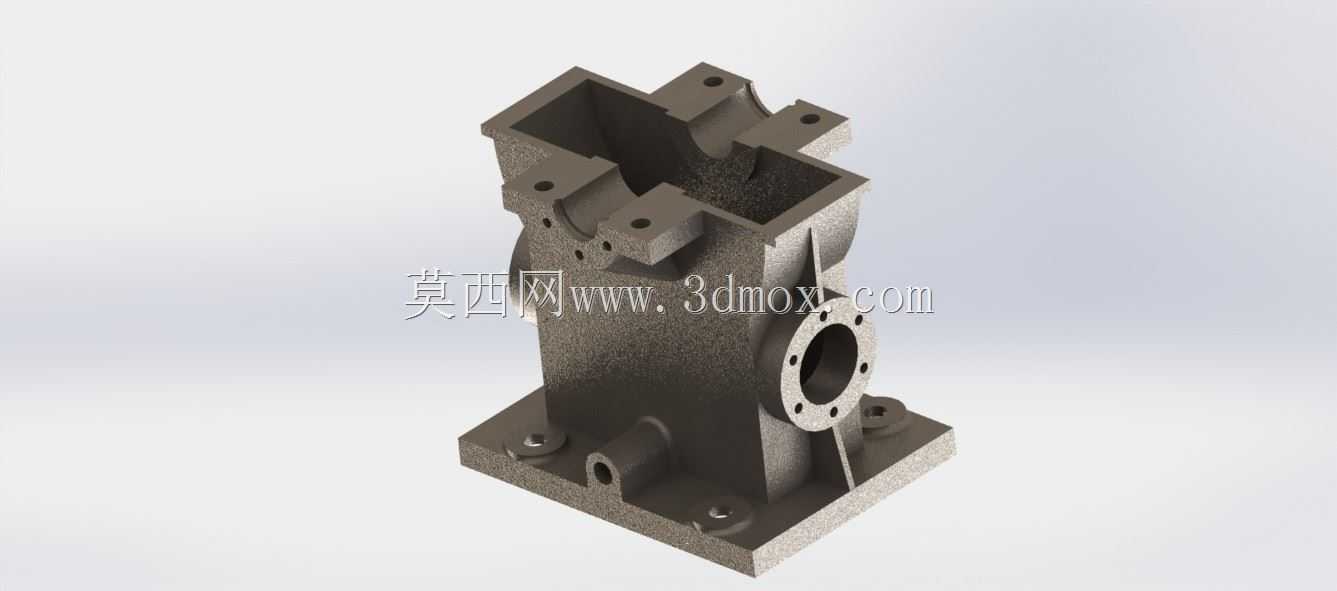

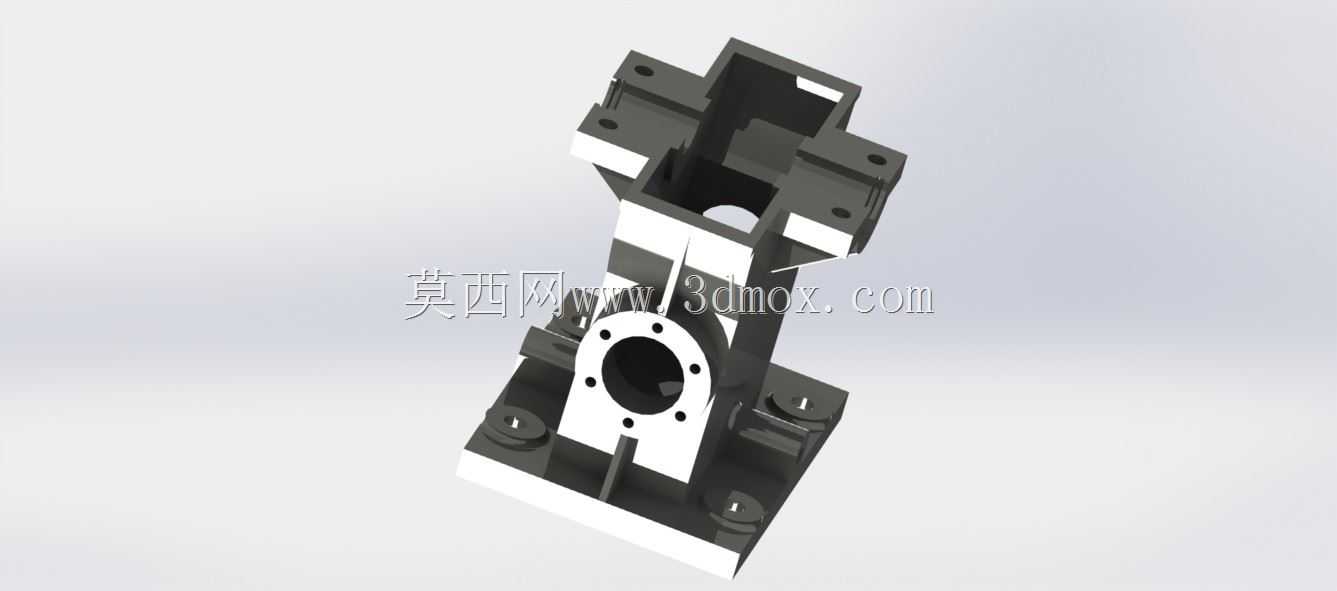

　　在轻工输送、小型自动化设备、桌面级传动机构的动力传递环节中，齿轮箱壳体是承担齿轮副定位、润滑密封、载荷承载的核心基础零件，这类小型齿轮箱壳体既可以适配金属切削加工的钢制齿轮传动组，也能匹配注塑成型的塑料齿轮减速单元，覆盖小扭矩、低转速的动力传输场景，常见于小型输送带驱动单元、智能仓储分拣模块、家用小型机具的动力减速段。从结构功能来看，该壳体采用剖分式结合面设计，上下/左右对合的结构形式能够在装配阶段直接完成齿轮轴、轴承的预装定位，无需从单侧轴孔强行压装零件，大幅降低装配阶段的零件刮损风险，同时也为后续的齿轮啮合间隙调整、轴承预紧力校准预留了操作空间。壳体上的轴承安装孔采用同轴度公差约束设计，不同轴段的安装孔位一次装夹加工成型，

　　能保证输入轴、中间传动轴、输出轴之间的平行度要求，避免齿轮啮合过程中出现偏载、点蚀、异常噪音等问题。壳体外侧延伸出的带安装孔固定耳座，是整机与外部机架连接的核心接口，耳座上的安装孔采用通孔设计，可适配螺栓穿过直接锁紧在安装基准面上，耳座与箱体主体之间设置有加强筋结构，能够抵消齿轮传动过程中产生的径向、轴向反作用力，避免长期运行后耳座出现应力断裂、箱体移位的问题。壳体一侧的法兰式接口为输出端连接位，法兰端面上的定位销孔与螺栓孔呈圆周分布，可直接对接负载端的连接法兰，保证输出轴与负载输入的同轴度，减少轴系的附加弯矩。设计这类壳体时，首先要根据内部齿轮副的中心距确定各轴承孔的相对位置，预留出齿轮运转的安全间隙，

　　避免齿轮齿顶与壳体内壁发生剐蹭；其次要考虑润滑介质的存储空间，壳体下部预留有油池容积，齿轮运转时可带起润滑油实现飞溅润滑，无需额外设置复杂的强制润滑回路，适配小型设备免维护、少维护的使用需求；同时要兼顾壳体的壁厚设计，在轴承安装位、受力集中的耳座位置适当增加壁厚，其余非受力区域做均匀减薄处理，在保证结构刚性的前提下控制整体重量，兼顾金属铸造与塑料注塑两种成型工艺的工艺性，若采用金属铸件可选用灰铸铁材料实现减震降噪，若采用塑料件可选用玻纤增强尼龙满足轻量化要求。安装边界方面，该壳体的固定耳座分布在箱体的两个对角方向，安装孔的中心距尺寸适配常见的小型设备安装面板规格，输出法兰的端面到输入轴端的轴向尺寸紧凑，

　　不会占用过多的设备内部安装空间，壳体的剖分结合面处预留有密封槽位，可加装密封垫实现结合面的密封，防止润滑油渗漏同时阻挡外部粉尘进入箱体内部，适配多粉尘、轻度潮湿的工业车间使用环境。在实际选型应用中，这类壳体可根据传递扭矩的大小匹配不同模数的齿轮组，小模数塑料齿轮可用于低负载的智能设备传动，稍大模数的金属齿轮可用于小型工业设备的动力减速，壳体本身的结构通用性较强，只需调整内部轴承孔的尺寸即可适配不同直径的齿轮轴，无需重新设计整体外部安装接口，能够大幅缩短衍生型号的开发周期，降低配套零件的开模与加工成本。
