热压机配套DPF266型压力开关结构设计

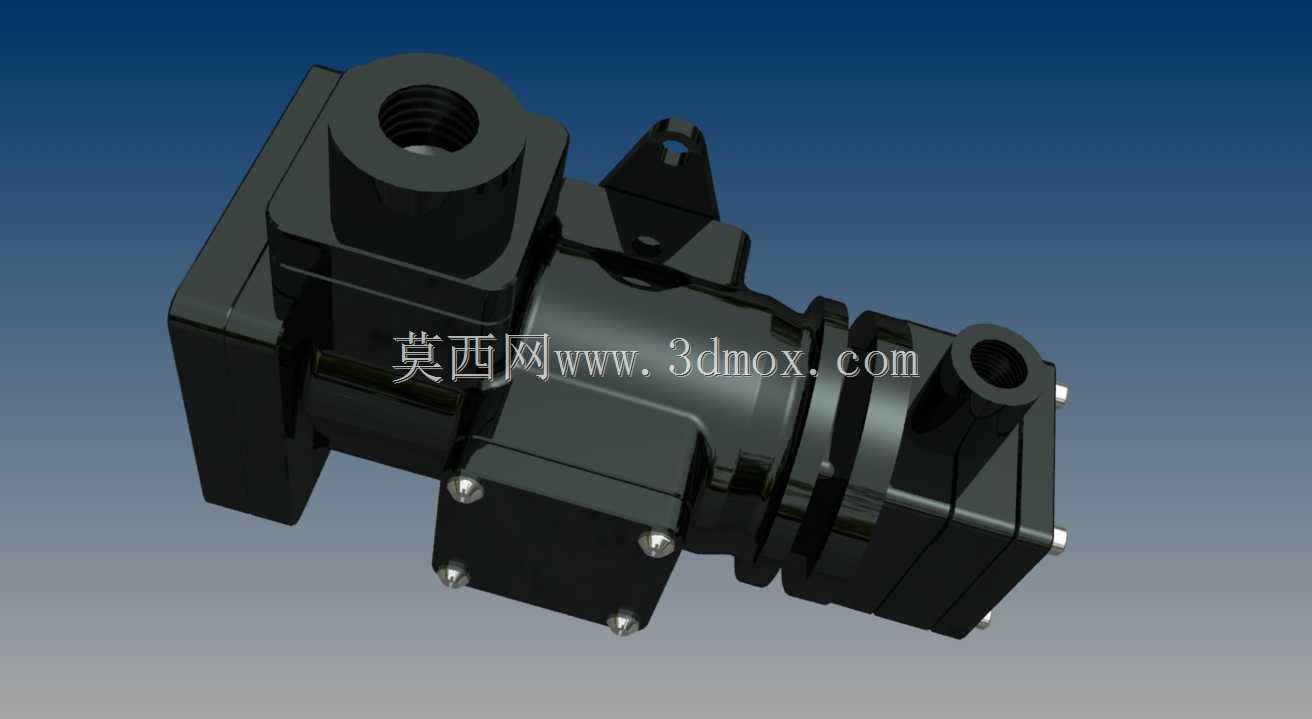

　　这款压力开关主要适配热压成型设备的液压回路压力监测与通断控制场景，在多层热压机、贴面热压机这类持续带压运行的设备里，它直接串接在主油缸的压力输出管路上，负责实时采集回路压力值，当热压工位的加压压力达到工艺设定阈值时，快速输出电信号触发换向阀动作，完成保压、卸压的工序切换，避免压力过载导致的模板变形、制品报废问题，也能防止长期超压运行带来的密封件加速老化、管路焊缝开裂隐患。从结构设计逻辑来看，这款开关采用了模块化的块式集成布局，主体的压力感应腔、信号触发模块、接线端部分段拼接，没有多余的外置管线，整体外壳采用高强度工程塑料包覆金属基座的结构，既可以抵御热压机车间内常见的油气、水汽侵蚀，也能降低设备运行时的振动对内部触发机构的影响。

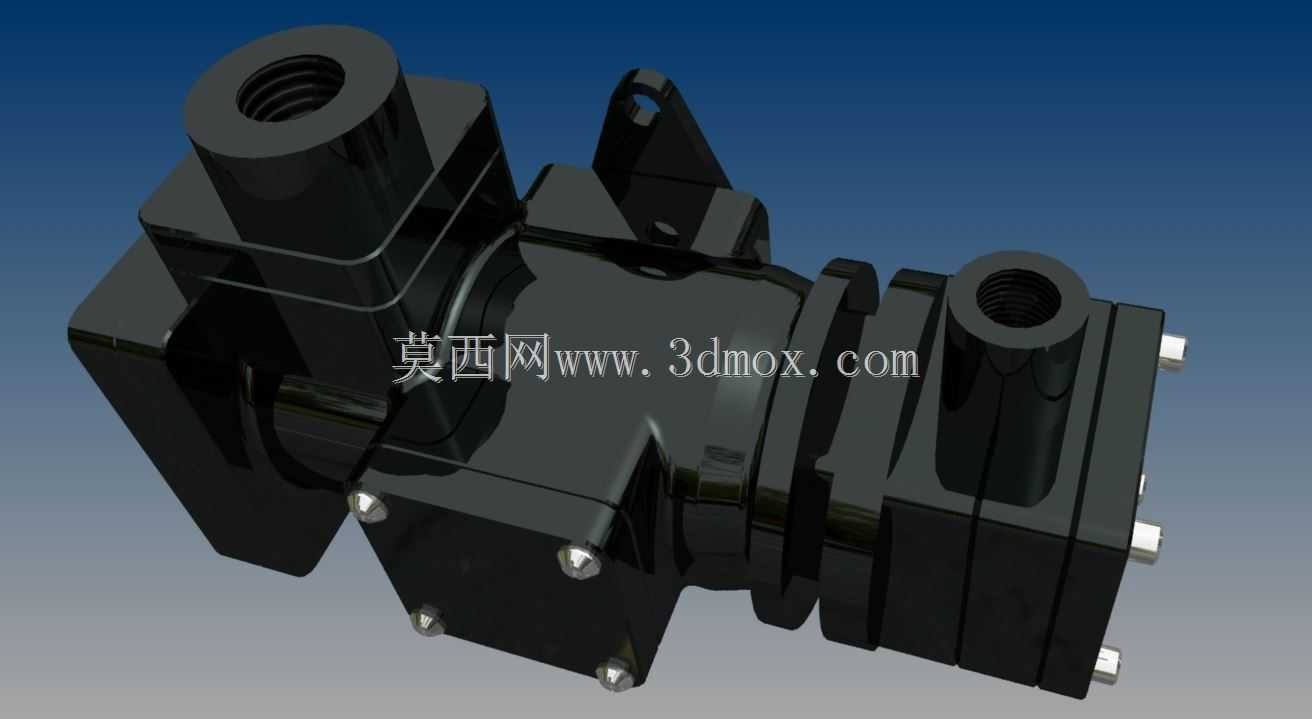

　　两个带内螺纹的流体接口分别布置在主体结构的两个垂直端面上，安装时可以根据管路走向选择侧接或者顶接的方式，不需要额外加装转角接头，能减少管路的泄漏点；接线端采用多针插装式结构，插针外围做了凸起的防护挡边，插拔接线时不会碰弯插针，也能避免车间内的粉尘落入接插件内部造成接触不良。在安装边界的设计上，这款开关的主体轮廓做了规整的切边处理，没有外凸的易磕碰结构，安装固定孔位集成在主体侧方的挂耳上，不需要额外制作安装支架，直接通过螺栓就能固定在阀组的安装面板或者设备机架的预留孔位上，安装后整体突出安装面的尺寸控制得比较紧凑，不会和周边的管路、其他阀件产生运动干涉。内部的压力感应组件采用膜片式触发结构，相比活塞式结构，它的压力响应延迟更低，

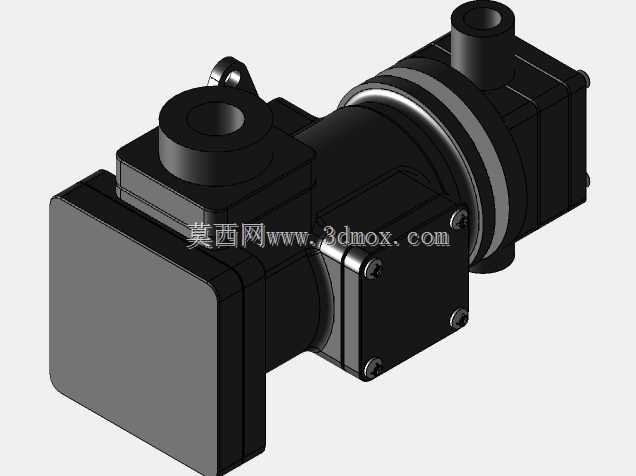

　　对于热压机这种需要精准控制加压拐点的设备来说，能把压力控制的误差控制在更小的范围内，而且膜片的密封面是整圈压合结构，长期反复通断动作后也不容易出现内漏问题。在实际选型适配的时候，需要注意这款开关的接口通径和设备管路的匹配性，它的两个流体接口通径一致，可以同时适配进油和回油侧的压力监测需求，也可以单端接压力管路，另一端封堵作为单测点的压力触发元件使用。开关的外部调节结构做了隐藏式设计，调试完成后可以通过外罩封死，避免车间内的操作人员误碰导致压力设定值偏移，这点在多工位共用液压站的热压生产线上尤其重要，能减少不同工位之间的压力参数互相干扰。从建模的细节来看，这款开关的所有安装孔位、接口螺纹的尺寸都按照实际工业元件的标准参数绘制，

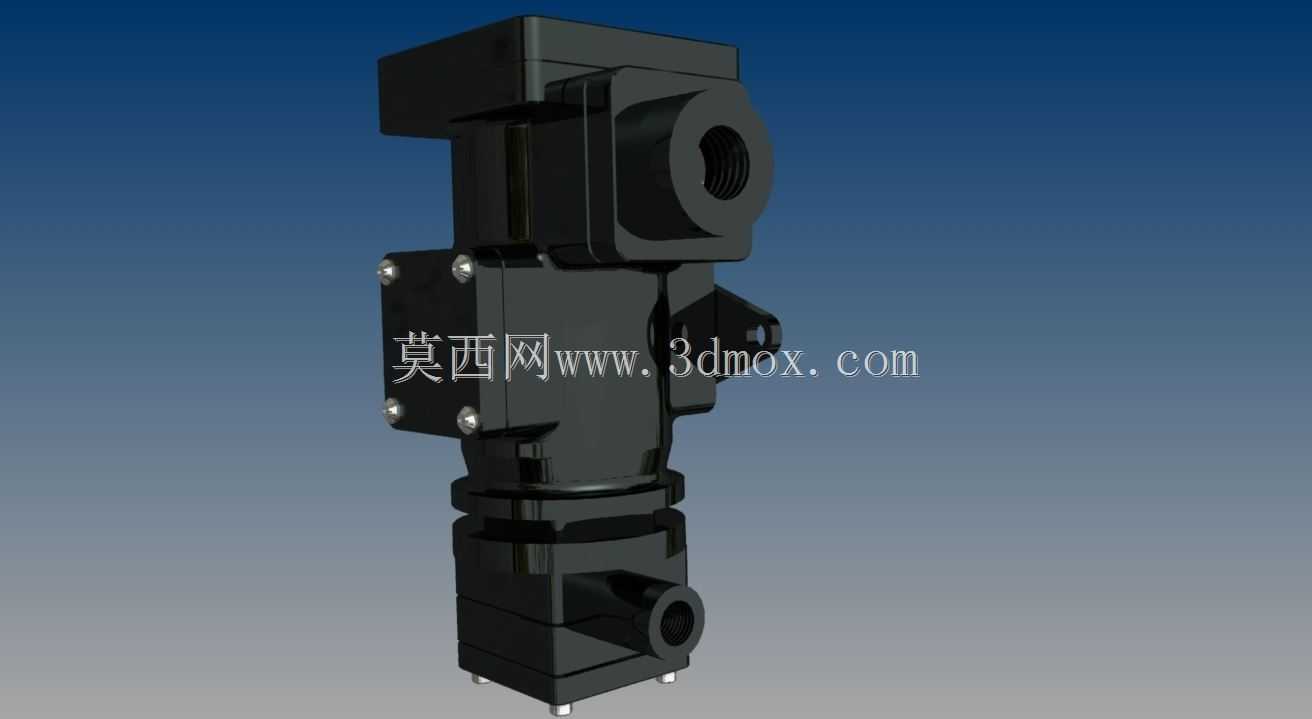

　　装配时的配合间隙、密封槽的位置都做了还原，在做热压机整机的三维布管设计时，可以直接调用这个模型进行管路排布，不需要再额外核对安装尺寸，能减少布管时的干涉问题，也能提前预留出接线和后期维护的操作空间，比如接线端的插拔空间、开关调节时的工具操作空间，都能在整机装配阶段就验证到位，避免设备加工装配完成后才发现操作空间不足的问题。另外，这款开关的外壳棱角都做了小圆弧过渡处理，没有尖锐的边角，在设备维护拆装的时候不容易划伤操作人员，也能减少应力集中导致的外壳开裂问题，在热压机这种周边环境温度偏高、设备振动持续存在的工况下，这种结构的抗疲劳性能会比直角棱角的外壳更好。
