四分之一拼接式双色球体结构设计

　　拼接完成后整球的外球面轮廓度偏差极小，能够满足演示类构件对外观完整性的要求。设计这类分瓣球体的时候，首先要确定整球的基准直径，所有分瓣的球面轮廓都基于同一个球心坐标生成，保证拼接后外球面的连续性；两个正交分割平面必须严格通过球心，且平面之间的垂直公差需要控制在合理范围内，避免拼接后出现分瓣错位、球面错台的问题。每一块分瓣的壁厚可以根据实际使用场景调整，如果是用于教学演示的轻量化模型，壁厚可以取较小值降低整体重量，如果是用于工装定位的承载类构件，则需要适当增加壁厚提升结构刚性。考虑到拼接后的整球需要放置在平面上使用，设计时可以在分瓣的底部配合位置做微小的平面修型，避免整球放置时出现滚动移位的问题，当然如果是用于滚动演示的场景，在日常的机械结构教学演示、空间几何构型验证以及趣味机械装置开发场景中，这类分瓣拼接的球体构件有着非常广泛的使用空间。很多刚接触空间结构设计的从业者，在理解三维空间曲面分割、实体拼接配合逻辑的时候，往往需要具象的实体模型来辅助建立空间认知，这种将完整球体沿正交平面切分为四个等体积四分之一球瓣的结构，刚好能把抽象的空间象限分割逻辑转化为可触摸、可拆装的实体，帮助设计人员快速理解曲面分块、配合面定位的核心逻辑。从实际功能特性来看，该球体的四个分瓣采用完全对称的结构设计，每一块球瓣都包含两个相互垂直的平面配合面以及四分之一球面外轮廓，相邻分瓣之间依靠平面贴合实现定位，不需要额外的紧固件就能完成整球的拼接，拆装过程流畅无卡滞，

　　则需要严格保证球面的圆度，不做额外修型。从安装边界来看，这类分瓣球体不需要额外的安装基座，依靠自身拼接后的结构就能稳定放置，整球的占用空间为直径对应的正立方体边界范围，在配套装置设计时，只需要预留出略大于球径的容纳空间即可，不需要预留额外的操作间隙，因为分瓣可以单独拆装，在狭小空间内也能完成整球的组装与拆解。在工业文创产品开发领域，这类分瓣球体还可以作为创意收纳装置的基体，在分瓣内部设计储物空腔，依靠拼接结构实现开合，相比传统的翻盖式收纳结构，这种球形分瓣的开合方式更具趣味性，同时对称的结构也能保证开合过程的受力均匀，不会出现单侧磨损过快的问题。在几何量测量教学场景中，该构件还可以作为球面度、平面度、垂直度等形位公差测量的练习试件，

　　每一个分瓣都包含球面、正交平面两类典型测量特征，学员可以通过对该构件的测量练习，掌握曲面轮廓测量、平面配合面精度检测的基本操作方法，相比单一的平面试件或者整球试件，这种分瓣结构能同时覆盖多类测量特征，提升教学练习的效率。在做三维建模的时候，这类构件的建模逻辑也非常具有代表性，首先建立整球的基础实体，再通过两个正交的基准平面对实体进行分割，删除多余部分得到单个分瓣，之后对分瓣的配合面做适当的公差补偿，避免3D打印或者机加工过程中出现的尺寸偏差导致拼接过紧或者过松，通常配合面的间隙补偿量根据加工工艺的不同取0.1到0.3毫米即可，既能保证拼接后的稳定性，又能保证拆装的顺畅性。如果需要做表面分色处理，不需要在建模时做复杂的曲面分割，

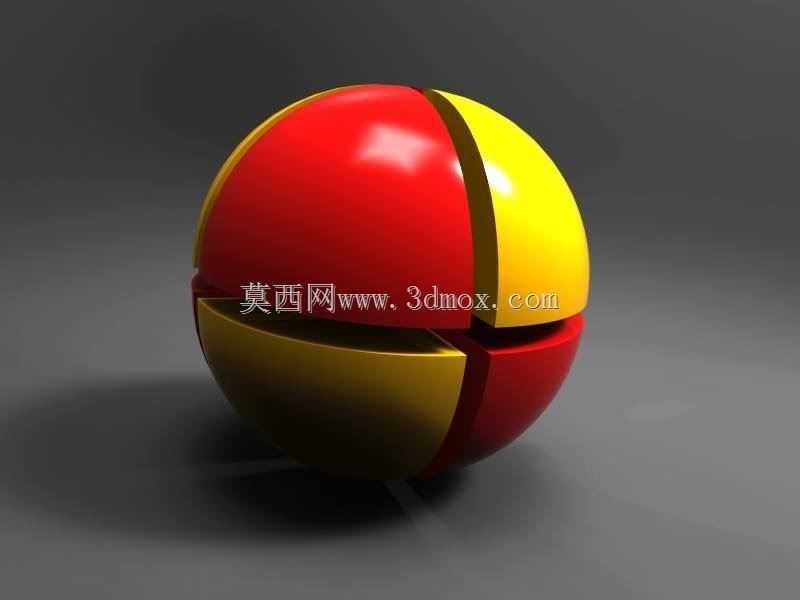

　　只需要在后期表面处理时对不同分瓣做不同的着色即可，图中展示的红、黄两色交替分瓣设计，能够非常清晰地区分四个分瓣的边界，让观察者快速理解球体的分割逻辑，避免因为颜色统一导致分瓣边界识别不清的问题。在一些流体演示实验场景中，这类分瓣球体还可以作为流道扰流构件的原型，通过调整分瓣之间的间隙，模拟不同开度下球形阀芯的通流状态，帮助设计人员理解球形阀内部的流场分布逻辑，相比整球式的阀芯模型，这种可拆分的结构能够更直观地展示阀芯内部的截面形状，方便对流道结构进行优化调整。需要注意的是，这类分瓣结构在设计时要避免配合面出现尖角，所有分割面的边缘都要做微小的圆角处理，防止拆装过程中出现锐边划伤的问题，同时圆角处理也能降低加工过程中边缘崩缺的风险，提升构件的使用寿命。如果是采用机加工方式制作该构件，单个分瓣可以采用三轴机床分面加工的方式完成，先加工两个正交的平面配合面，再以配合面为定位基准加工外球面，不需要复杂的五轴加工工艺就能达到较高的加工精度，有效降低构件的制作成本；如果是采用3D打印方式制作，则可以直接打印单个分瓣，不需要额外的支撑结构，因为两个正交平面可以作为打印的支撑面，打印完成后只需要简单去除毛刺就能直接拼接使用，制作周期非常短，能够快速满足教学演示、原型验证的需求。
