黄铜三通球阀手动控制结构设计

　　在民用给排水、小型液压回路、气动控制支路、暖通分户管路这类需要对流体进行合流或者分流切换的场景里，三通类阀件的应用占比一直不低，这款带扳把式手动操作结构的黄铜三通球阀，就是针对中小通径管路的换向控制需求做的结构设计。从实际使用的工况来看，这类阀件大多适配公称通径在DN15到DN25区间的管路，工作压力通常不超过1.6MPa，输送介质多为常温清水、压缩空气、无强腐蚀性的低压流体，在户内水系统分路、小型设备冷却回路切换、气动工装的气路换向场景里，不需要复杂的电控或者液控执行机构，靠人工扳动手柄就能快速完成通路切换，操作反馈直接，故障点少，后期维护成本也低。

　　从结构设计的思路来看，整个阀件采用黄铜作为主体材质，一方面是黄铜的切削加工性能好，批量加工时成型精度容易控制，另一方面黄铜在常温水、压缩空气这类常规介质里的抗锈蚀表现优于普通碳钢，不需要额外做表面防腐处理就能满足多数民用和普通工业场景的使用要求，同时黄铜材质的硬度适中，和密封件配合的时候能形成更好的密封贴合面，降低内漏的概率。阀体的三个接口采用内螺纹连接结构，这也是中小通径管路最常用的连接方式，安装的时候不需要专用的焊接或者法兰对接工具，普通管钳配合生料带就能完成现场装配，安装边界的预留空间只需要满足手柄扳动的90度回转范围即可，不需要给执行机构预留额外的安装空间，适合在管路排布紧凑的设备内部或者狭小的管井里使用。

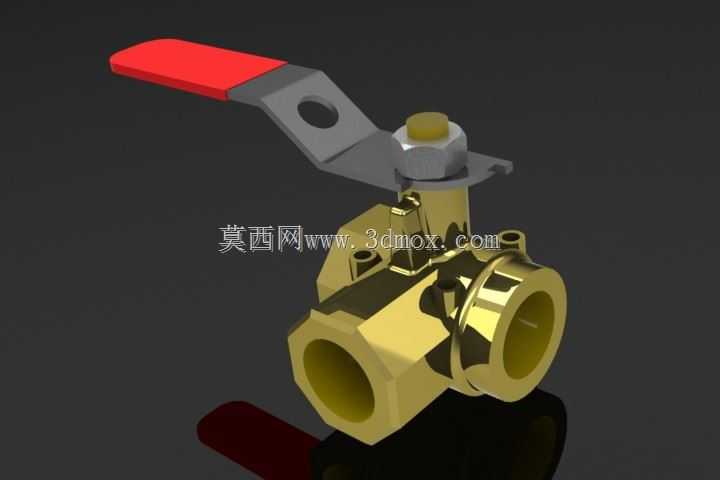

　　操作结构上采用的是加长扳把式手柄，手柄握持部分包覆红色防滑层，扳动的时候力臂更长，操作力矩更小，即使是管路内有一定压力的情况下，也不需要借助额外的加力杆就能完成换向操作。手柄和阀芯的连接位置设置了定位限位结构，当手柄扳动到和某一通路平行的位置时，限位结构会给出明确的到位反馈，避免操作人员扳动角度不到位导致的节流或者密封不严问题。阀芯采用的是三通式球体结构，球体表面做了精磨处理，和阀体内的密封座紧密贴合，切换通路的时候，球体转动90度就能完成两个通路之间的通断切换，相比旋塞类阀件，球阀的密封面接触应力更均匀，操作力矩更小，长期使用的密封可靠性更高。阀杆位置采用了压帽式密封结构，通过顶部的六角锁紧螺母调整密封填料的压紧程度，当使用一段时间出现阀杆位置微漏的时候，不需要拆解整个阀体，只需要适当拧紧锁紧螺母就能补偿密封件的磨损量，大幅降低现场维护的难度。

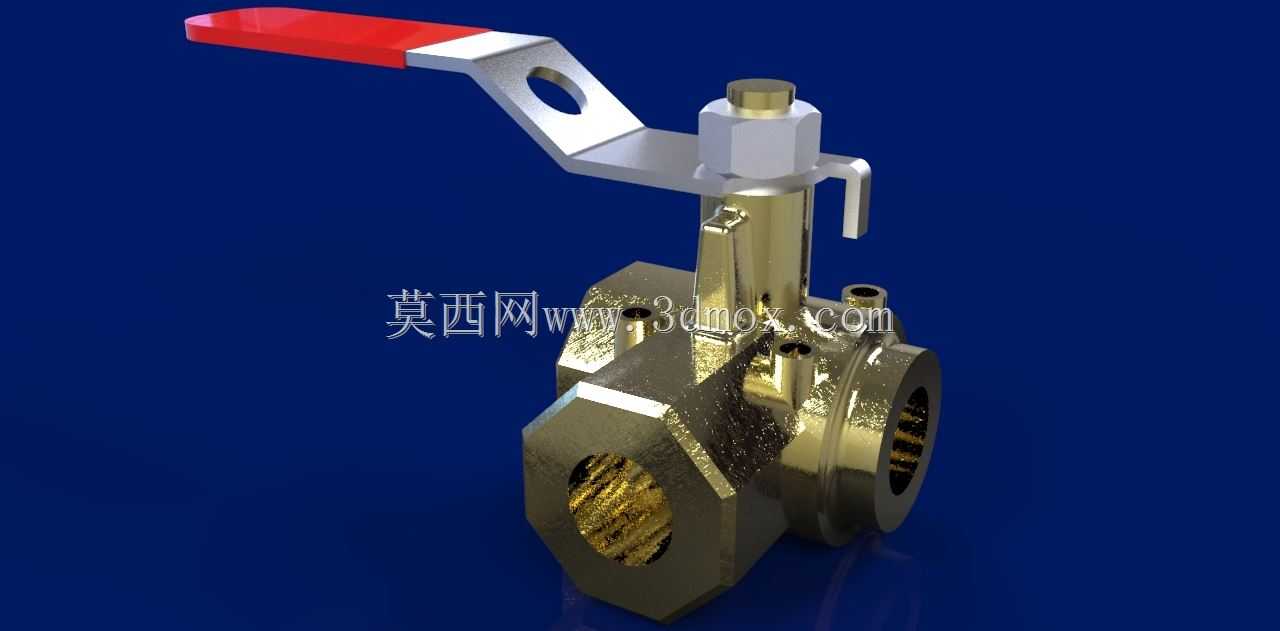

　　从安装尺寸的边界来看，三个接口的轴线处于同一平面，呈T型或者L型排布（根据实际阀芯通路结构确定），接口的螺纹规格符合普通管螺纹的标准尺寸，和市面上同通径的管路配件可以直接互换，不需要做额外的转接。阀体的外部轮廓采用六角形的结构设计，除了接口位置的六角拧动面之外，阀体中部也预留了扳手夹持位，安装的时候可以用普通开口扳手固定住阀体再拧动管路接头，避免安装过程中阀体受力转动导致内部密封件错位。整个阀件的外形没有多余的突出结构，除了手柄的回转范围之外，其余位置的外轮廓都在接口外接圆的投影范围内，排布管路的时候可以紧密贴靠相邻的阀件或者管路支架，节省管路安装的占用空间。

　　在实际选型应用的时候，需要注意这类手动三通球阀的换向操作是两位式的，不能用来做节流调节使用，如果长期在半开半关的状态下工作，流体冲刷会导致球体密封面出现冲蚀损伤，很快就会出现内漏问题。另外由于阀体采用黄铜材质，不适合输送强酸、强碱或者含高浓度氯离子的介质，在有腐蚀性介质的工况下需要更换对应材质的密封件和阀体材质。从建模的角度来看，整个阀件的结构拆分清晰，阀体、阀芯、阀杆、手柄、密封压帽、锁紧螺母各个零件的装配关系明确，没有复杂的曲面结构，各个配合位置的公差选取符合常规五金阀件的加工精度要求，既可以作为阀件选型的参考模型，也可以作为管路排布设计时的占位模型，用来校验管路安装的空间间隙，避免后期装配的时候出现干涉问题。
