卧式多级离心泵成套机组结构设计

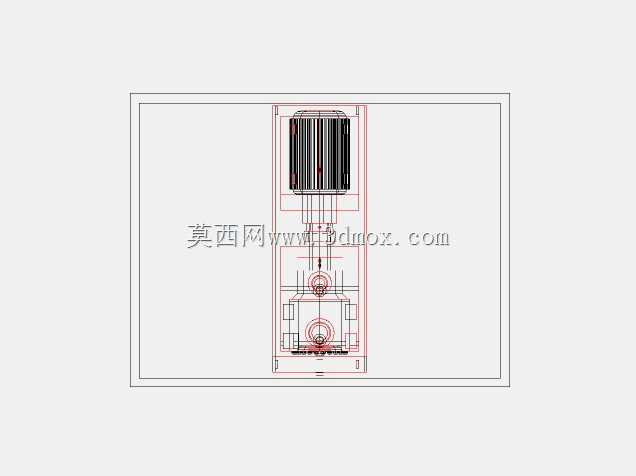

　　在石油炼化、长距离输水、锅炉给水、高压流体输送等工业场景中，单级离心泵往往无法满足高扬程工况的输送需求，多级离心泵通过叶轮的串联布置，可在不提升单级叶轮线速度的前提下，逐级叠加流体压力，实现高压稳定输送，是这类工况下的核心流体输送设备。这套卧式多级离心泵机组采用电机与泵体直联共底座的布置形式，整体结构紧凑，安装时无需额外搭建分体式安装基础，可大幅缩减现场安装的找平、对中工作量，适配厂房内固定工位、撬装式移动泵站等多种安装场景。从结构设计逻辑来看，泵体部分采用分段式筒体结构，各级叶轮沿主轴轴向依次排布，流体从吸入端进入后，依次通过每一级叶轮获得动能，再经导叶转换为压力能，最终从出口法兰排出，这种结构可根据实际扬程需求灵活调整叶轮级数，

　　在同系列泵体的基础上快速适配不同压力等级的工况，降低系列化设计的重复工作量。泵体两端设置有机械密封安装腔，相比传统填料密封，机械密封的泄漏量更低，可减少输送高危、高价值流体时的跑冒滴漏风险，密封腔旁预留有冲洗液接口，可根据输送介质的特性接入外接冲洗管路，避免介质颗粒进入密封面造成密封件异常磨损。驱动端采用标准卧式异步电机，电机轴与泵轴通过刚性联轴器直联，联轴器外部设置有可拆卸的安全防护罩，避免运行过程中异物卷入转动部件，同时防止运维人员误触转动件引发安全事故。整套机组共用一体式焊接底座，底座上加工有电机与泵体的定位止口，装配时可快速实现两轴的同轴度找正，减少现场安装的调试时间，底座下方预留有地脚螺栓安装孔，可直接固定在混凝土基础上，

　　底座表面加工有导流槽，可收集泵体密封处泄漏的少量液体，避免积液浸泡底座造成锈蚀。从安装边界来看，机组的轴向尺寸需结合现场管路布置预留足够的检修空间，尤其是泵体非驱动端的位置，需预留出叶轮、主轴抽出的操作空间，方便后期运维时拆解更换过流部件；径向方向需预留联轴器对中、密封件更换的操作空间，进出口法兰的位置与公称通径匹配常规工业管路的连接标准，可直接与对应管径的工艺管路对接，无需额外制作过渡连接件。在实际选型应用中，这类多级离心泵可输送清水、物理化学性质与水相近的介质，也可通过调整过流部件材质，适配轻度腐蚀性介质的输送需求，常用于电厂锅炉给水、矿山排水、市政高层供水、化工流程高压输送等场景。设计过程中需重点校核主轴的挠度与临界转速，

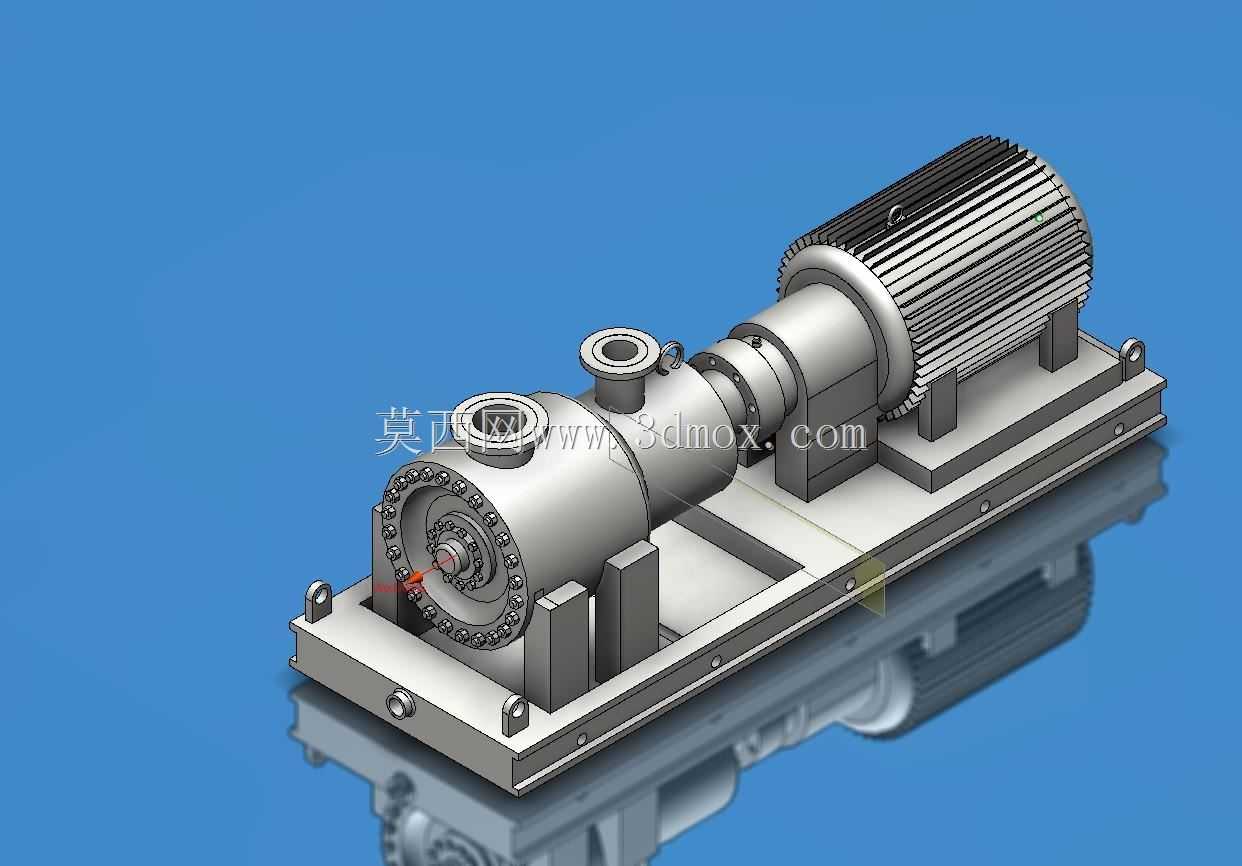

　　避免在额定转速下出现共振问题，同时各级叶轮的口环间隙需控制在合理范围内，间隙过大会造成容积效率下降，间隙过小则可能在热态运行时出现叶轮与泵体的碰磨，影响设备运行稳定性。泵体的支脚设置在筒体下半部分，可承受泵体自身重量与管路传递的载荷，避免管路载荷直接作用在泵壳上造成壳体变形，进出口法兰处建议设置管道支撑，减少管路重量对泵体法兰的附加力矩，防止长期运行后法兰密封面出现泄漏。整套模型完整还原了机组的装配关系，包括泵体各级筒体的连接螺栓位置、轴承座的润滑结构、电机的散热筋结构、底座的加强筋布置，可作为泵类设备结构设计、成套机组布置、选型方案演示的参考模型，帮助设计人员快速理解卧式多级离心泵的整体结构与安装要点，在实际项目中缩短方案设计的周期，减少结构设计阶段的细节疏漏。
