TEMA型AEU四通道全热交换器结构设计

　　在化工、暖通空调、能源动力等诸多工业场景中，热交换环节是决定系统能效、工艺稳定性的核心模块，管壳式换热器凭借承压能力强、适配介质范围广、运维便捷的特性，始终是工业换热场景的主流选型方向，本次呈现的TEMA型AEU四通道全热交换器，正是针对多介质分流换热、紧凑安装空间需求开发的专用换热结构。

　　从实际应用场景来看，该结构可适配暖通系统中的全热回收环节，对排风中的冷热量进行回收，降低新风处理的能耗；也可用于化工流程中多股工艺流体的同步换热，减少单台设备的介质接口数量，压缩管路布置空间。区别于常规单通道管壳式换热器，四通道的流道设计可实现两种以上介质的独立换热流程，避免不同介质在壳程内的串流风险，适配多工况耦合的换热需求。

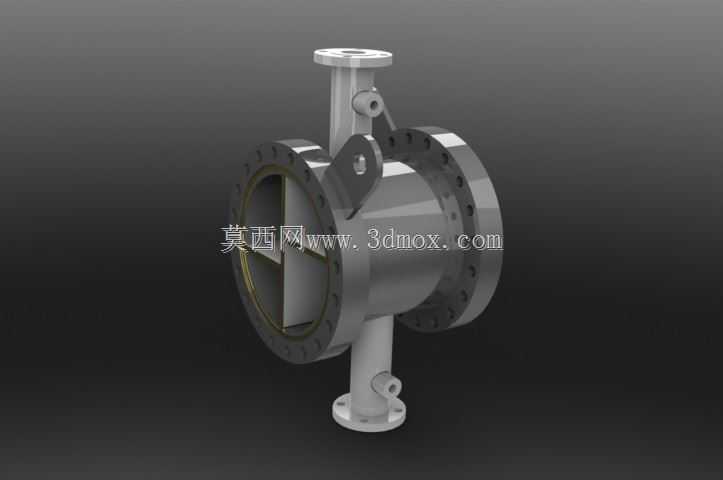

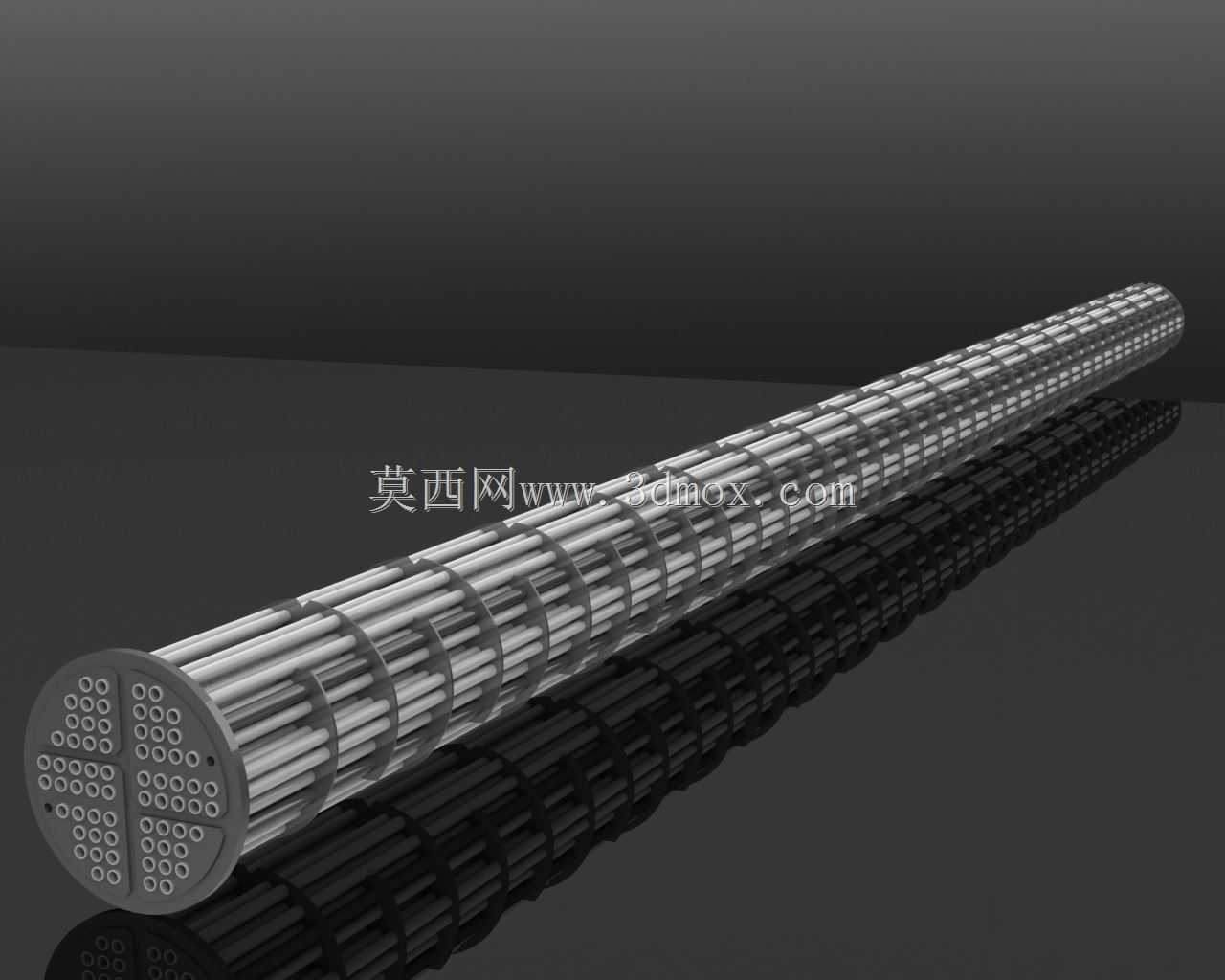

　　设备的功能特性围绕换热效率与安装适配性展开，壳体采用法兰对接结构，两端的法兰端盖可实现快速拆卸，方便后期对换热管束进行清洗、检修，适配含杂质、易结垢的换热介质工况。上下布置的接管接口分别对应不同流道的介质进出口，接管位置经过流场仿真优化，可减少介质进入壳程时的偏流、死角问题，提升壳程介质的流动均匀性，避免局部换热效率不足、局部结垢堵塞的问题。AEU型的结构形式对应TEMA标准中的前端封头为可拆式平盖结构，壳体为单程结构，后端为U形管束结构？不对，四通道的设计将管束分隔为四个独立的流道区域，每个流道可独立走不同的换热介质，或者实现同一介质的多程折返，提升换热流程长度，在有限的壳体尺寸内提升换热面积利用率。

　　设计思路上，首先遵循TEMA标准的结构尺寸规范，对壳体壁厚、法兰螺栓规格、接管补强结构进行合规性校核，确保设备在额定压力工况下的结构强度满足使用要求。流道分隔板的位置经过换热计算匹配，四个通道的流通截面积根据不同介质的流量、流速要求进行差异化设计，避免单通道内流速过高导致的阻力损失过大，或是流速过低导致的换热系数不足问题。壳体上的吊耳结构布置在重心平衡位置，方便设备的吊装转运，安装时可通过吊耳快速调整设备的水平度，对接管路接口。

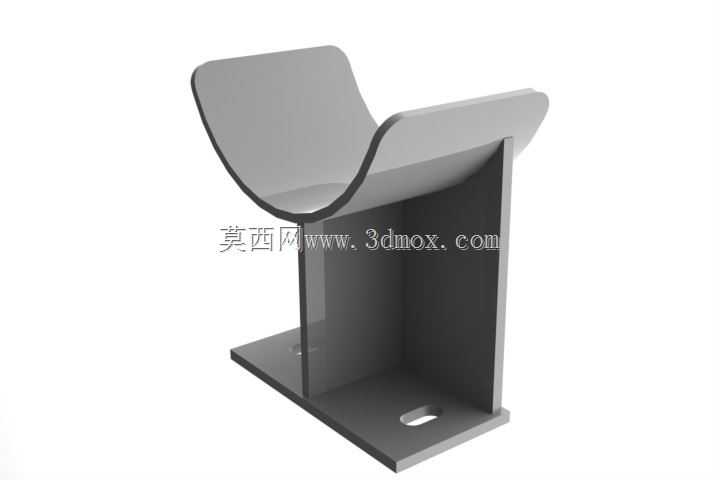

　　外形尺寸与安装边界方面，设备主体为圆柱形壳体结构，整体轴向长度与径向直径的比例经过优化，适配常规工业厂房的设备安装空间，上下接管的中心距、法兰端面的螺栓孔分布均匹配通用工业管路的连接标准，无需额外制作过渡连接件即可完成管路对接。安装时需预留端盖拆卸的操作空间，即设备轴向一端需留出不小于壳体半径的检修空间，方便后期抽出管束进行维护；径向方向需预留接管阀门的安装操作空间，确保阀门操作、仪表安装的作业空间充足。设备底部的支撑结构采用支脚式设计，支脚的安装孔位匹配常规设备安装基础的预埋螺栓间距，安装时可通过支脚处的调整垫片调整设备水平度，避免因安装倾斜导致的壳程介质积液、流道偏流问题。

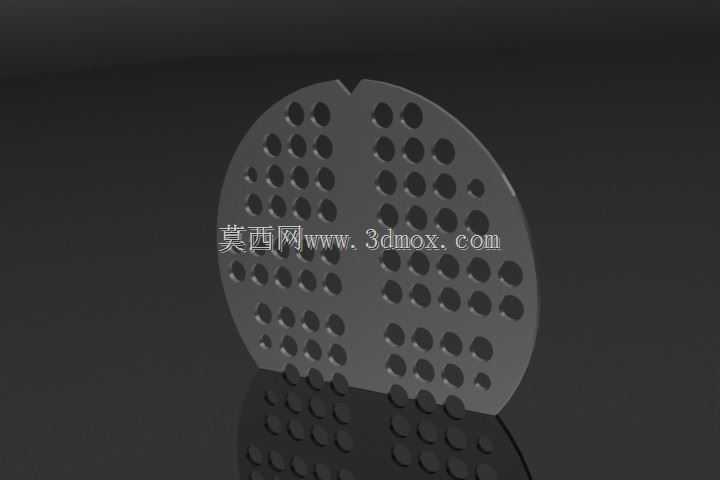

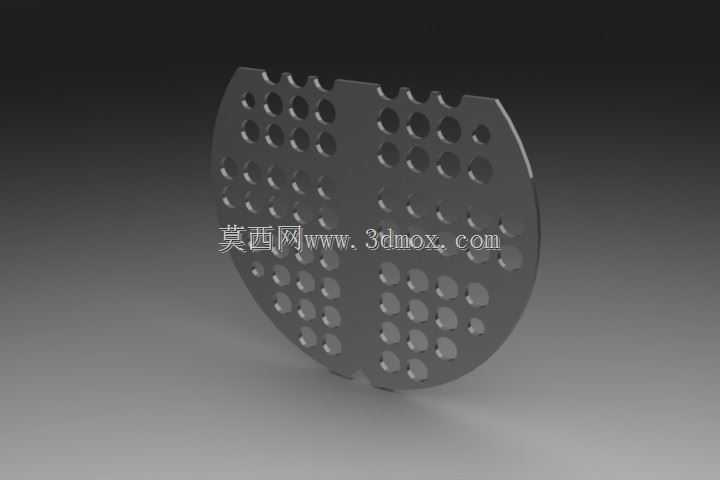

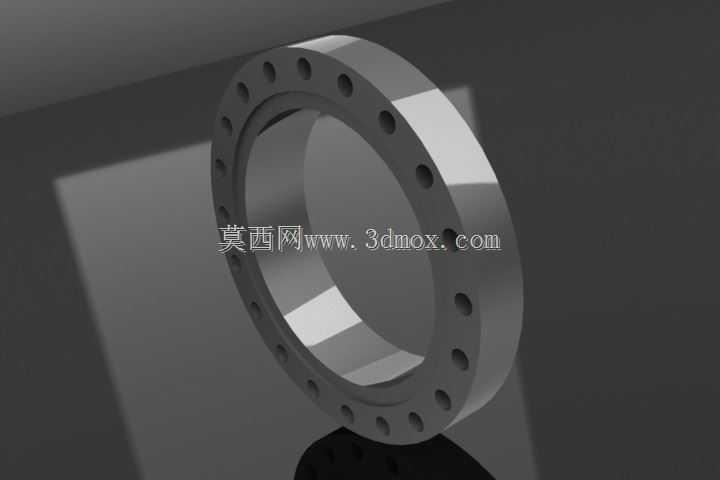

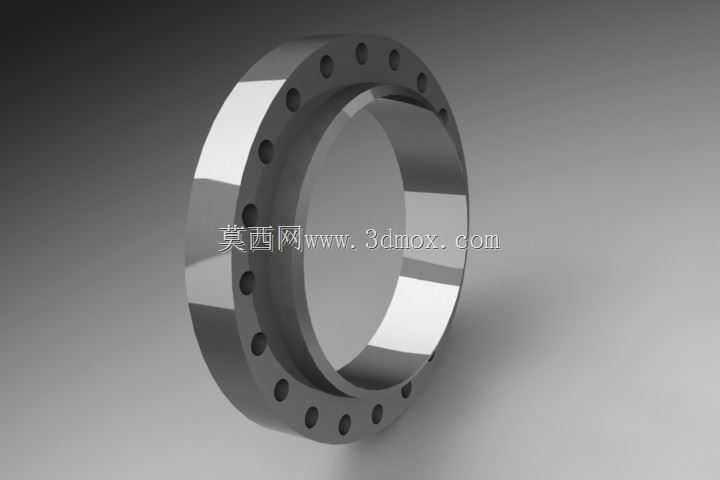

　　从结构细节来看，壳程内部的折流板（若有）？不对，四通道的分隔板同时起到支撑管束、引导介质流向的作用，替代了部分折流板的功能，减少了壳程内部的结构件数量，降低了介质流动的阻力损失。法兰密封面采用突面结构，适配通用非金属垫片的密封要求，在中低压工况下可实现可靠的密封效果，避免介质泄漏问题。接管处的补强结构采用补强圈形式，在开孔位置对壳体强度进行补强，避免开孔导致的局部应力集中问题，提升设备长期运行的结构可靠性。

　　在实际选型应用中，该结构可根据具体的换热工况调整管束的材质、通道的分隔比例，比如在腐蚀性介质工况下可更换为耐腐蚀的管束材质，在大流量工况下可调整对应通道的流通截面积，适配不同的流量需求。整体结构没有冗余的设计部件，所有结构件均服务于换热效率提升、安装运维便捷、结构强度可靠这几个核心设计目标，完全贴合工业现场对换热设备的实际使用需求，可直接用于换热系统的方案设计参考、三维管路布置的碰撞校核，也可作为同类型换热器结构优化的设计参照。
