卧式多级离心泵整机结构三维设计

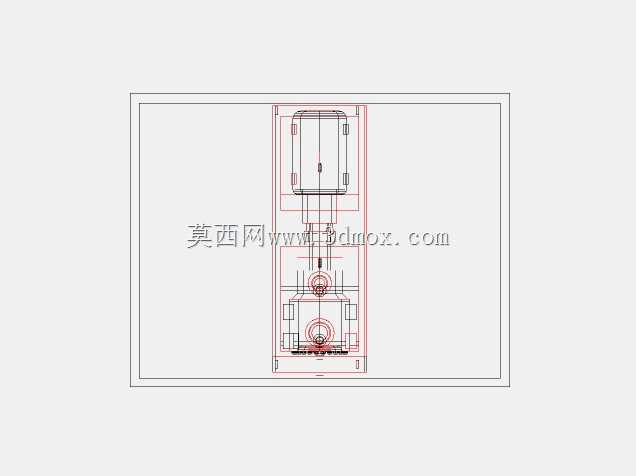

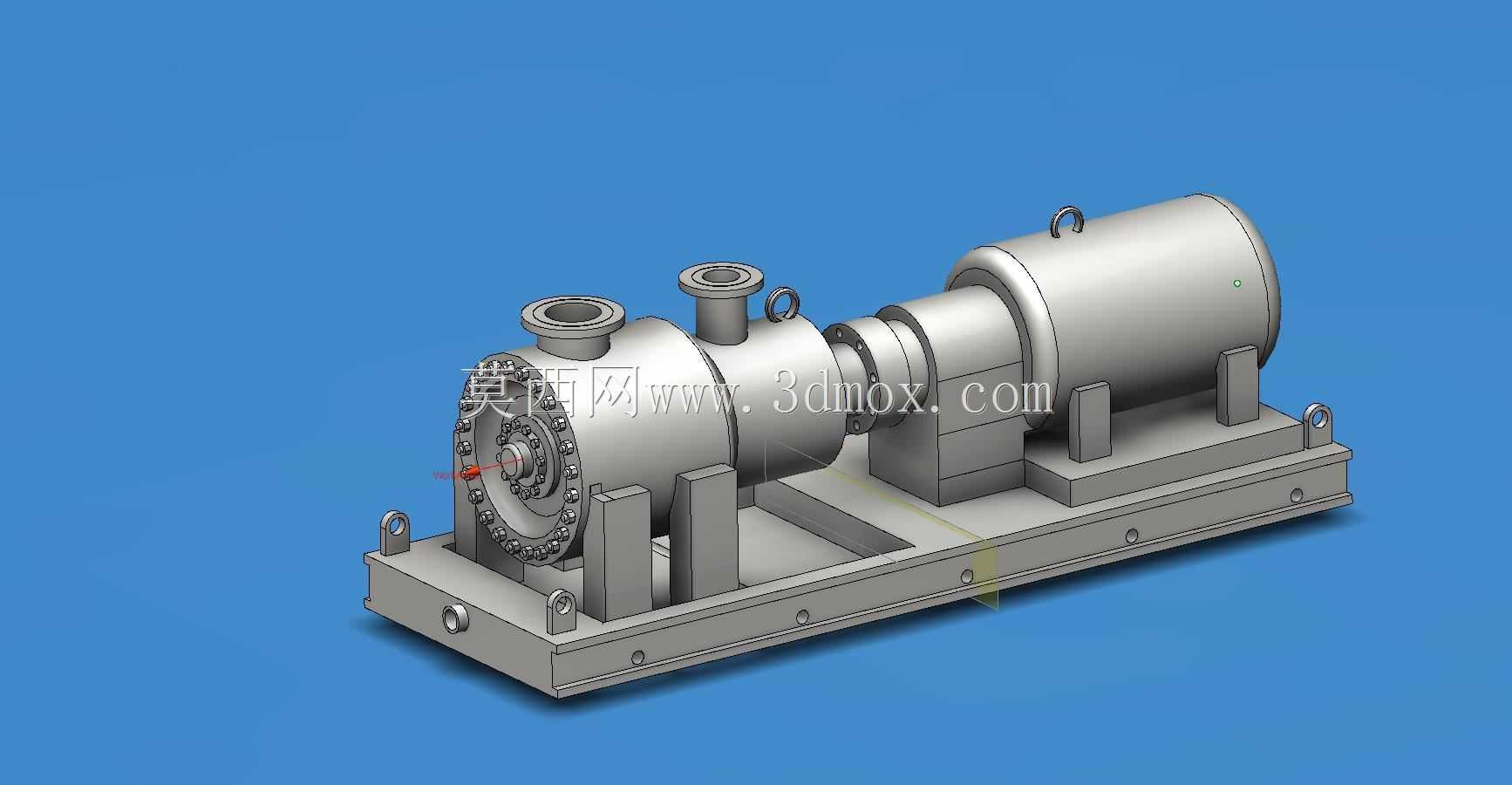

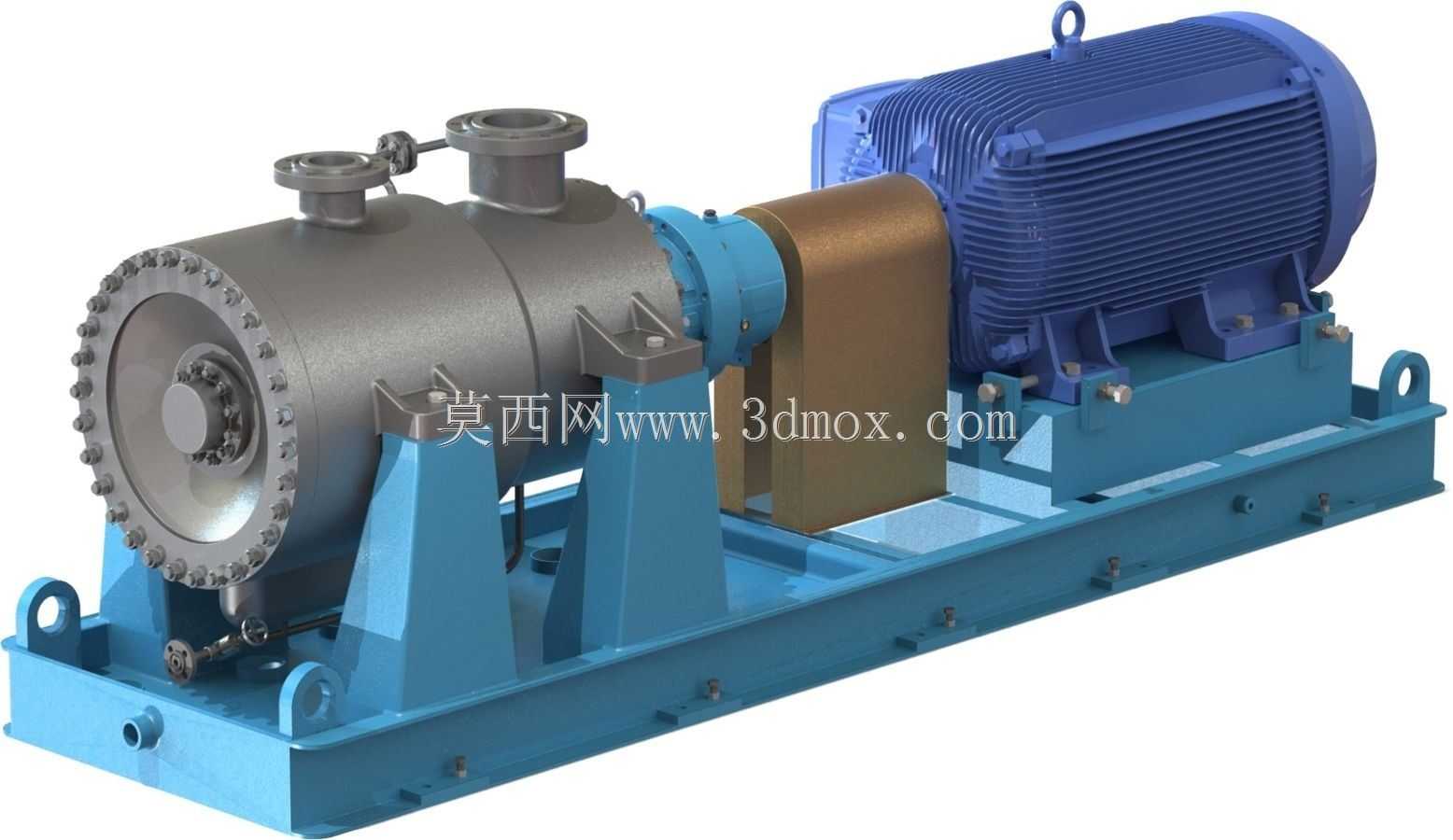

　　这款多级离心泵的结构设计，首先围绕中高压流体输送的核心工况展开，在石油炼化、长距离输水、锅炉给水、化工介质输送这类需要较高输出扬程的场景中，单级离心泵的扬程上限往往无法满足管路阻力提升、介质输送高度差较大的需求，多级叶轮串联的结构可以通过每一级叶轮对流体的逐级做功，在不显著提高单级叶轮线速度的前提下，叠加获得更高的输出压力，同时避免单级高转速带来的气蚀风险与叶轮磨损加剧问题。从整机布局来看，采用电机与泵体同轴直联的卧式安装结构，共用一体化铸造的槽钢焊接底座，这种布局的优势在于安装时无需额外调整多轴系的同轴度，出厂前完成对中校准后，现场仅需完成底座地脚螺栓固定、进出口管路对接即可投入使用，大幅降低现场安装的调试工作量。

　　泵体部分的壳体采用分段式筒形结构，每一级导叶与叶轮腔室精准定位，轴向的拉紧螺栓将各级泵段紧固为整体，既可以承受多级增压带来的内部径向压力，也能在检修时通过拆解拉紧螺栓逐段更换叶轮、密封件等易损部件，无需整体报废泵壳。进出口法兰设置在泵体的上部区域，这种上进上出的管路接口形式，能够在检修泵体下部轴承、密封组件时，无需拆卸进出口主管路，仅拆开泵体连接段即可完成维护作业，适配管线排布密集的车间、泵站安装场景。传动侧的轴承组件同时承受径向载荷与残余轴向力，叶轮端设置的机械密封结构可以适配输送清洁水、低粘度化工介质的密封需求，避免介质沿轴端泄漏，泵体与电机连接位置设置的轴承支架，既可以支撑泵轴的悬臂段，降低轴系运行时的挠度，

　　也能隔绝泵体运行时的振动向电机端传递，提升整机运行的稳定性。底座上预留的地脚螺栓孔位按照通用机泵安装规范设置，安装边界充分考虑了常规泵站的预留安装空间，整机宽度控制在可通过标准车间通道的尺寸范围内，泵体上方设置的吊环结构，分别布置在电机重心位置、泵体重心位置，方便现场检修时使用起重设备分别吊装电机与泵体组件，无需额外焊接吊点。从设计逻辑上，这款模型完整还原了多级离心泵从动力输入、流体逐级增压、密封承载、安装固定的全部结构细节，叶轮的级数匹配常规中等扬程需求的工况，过流部件的流道过渡平滑，避免局部流道突变带来的水力损失，轴系的阶梯轴设计既满足了不同位置轴承、叶轮、轴套的装配定位需求，也通过轴肩结构实现了各部件的轴向固定，

　　防止运行过程中部件窜动。在实际选型应用中，这种结构的多级离心泵可以通过调整叶轮级数、叶轮直径适配不同的扬程流量参数，底座的安装尺寸保持统一的情况下，仅更换泵体段即可实现参数调整，适配不同工况的改造需求，无需重新制作基础底座，降低项目改造的成本与周期。模型中完整呈现的紧固件位置、密封压盖结构、油杯注油位置，都完全参照实际工业级多级离心泵的结构设计，能够直接用于结构教学、泵站布局模拟、安装干涉检查等场景，帮助设计人员在项目前期核验机泵与周边管路、设备的安装间隙，避免现场安装时出现空间冲突问题。
