多联集成带管道工业过滤装置

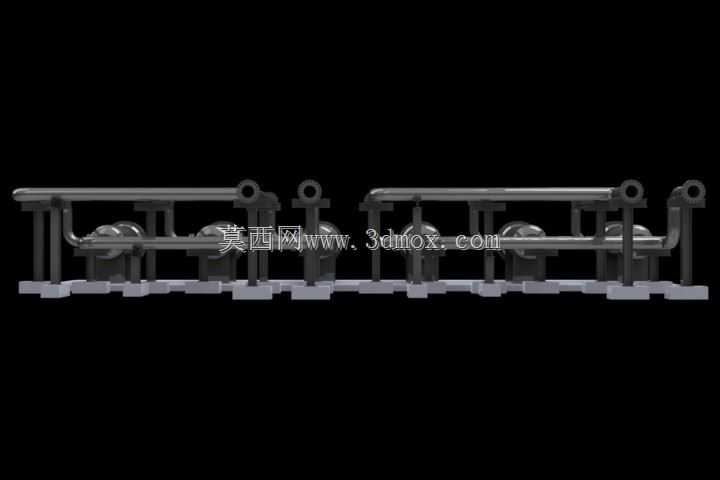

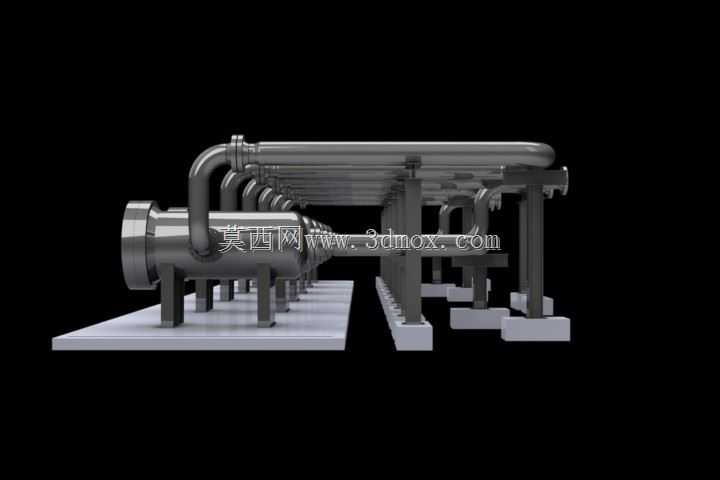

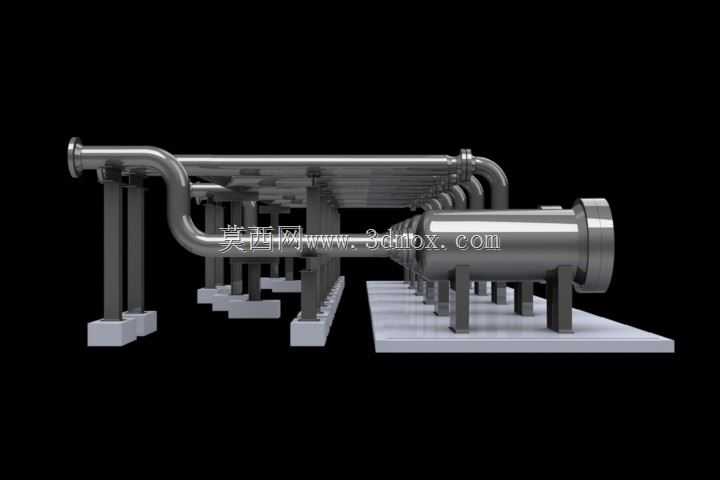

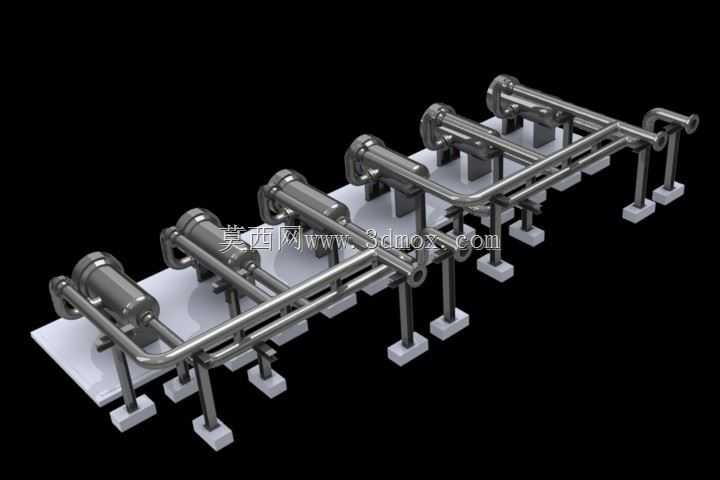

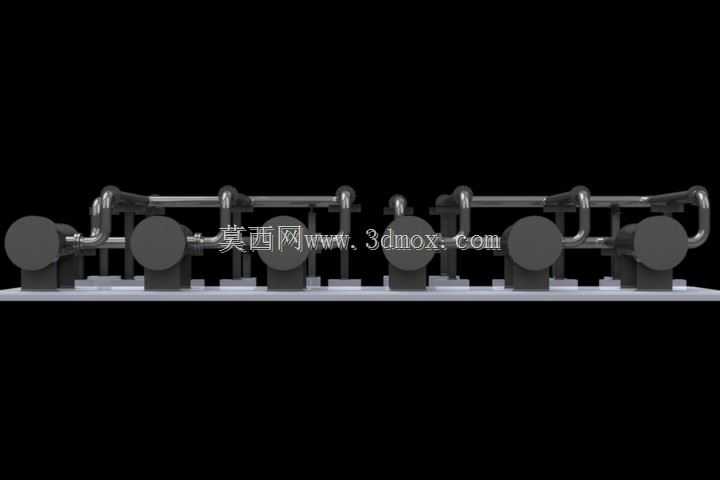

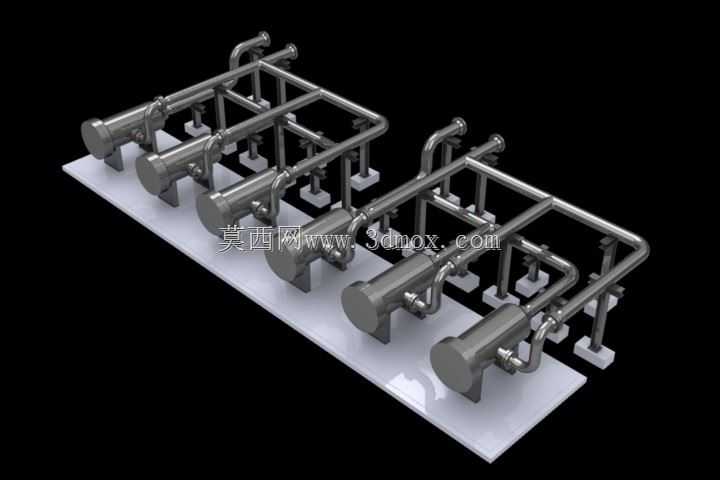

　　在化工流体输送、市政供水预处理、循环冷却水系统以及轻工制程的物料输送环节，单台过滤器往往需要配合复杂的旁路管路才能实现不停机换芯、反冲洗作业，零散的管路拼接不仅会占用更多车间安装空间，还容易因为法兰对接偏差、焊缝应力集中带来跑冒滴漏的隐患，这套集成式多联过滤组正是针对这类现场痛点完成的结构设计。整套装置将六台卧式柱状过滤筒体统一固定在一块一体化成型的钢制安装底座上，每台过滤筒体的进出口都通过预制的弯折不锈钢管路与两侧的汇流主管连通，管路转角处全部采用大曲率半径的煨弯工艺，避免直角弯头带来的流体阻力突增，减少输送过程中的压损，同时也能降低流体中固体杂质在管路转角处淤积堵塞的概率。从安装边界来看，

　　整套装置的底座采用带地脚安装孔的方形支座设计，六个支座沿底座长度方向等距分布，安装时只需要在预设的混凝土基础上完成地脚螺栓的对位固定即可，不需要现场再进行单台过滤器的位置校准、管路对接找正，能大幅缩短现场施工的周期，也避免了现场配管带来的施工误差。每台过滤筒体的端部都预留了快开式的端盖结构，日常维护时不需要拆卸周边连接管路，只需要松开端盖的快装压扣就能抽出内部的过滤滤芯，配合管路系统上预设的切换阀组，可以在系统不停机的状态下逐台完成滤芯更换、筒体内部冲洗作业，不会造成整条生产线的非计划停机。在设计过程中，管路的支撑结构全部采用与底座焊接固定的立式管托，每一段水平管路都设置了两个支撑点，避免管路长期运行因为自重、

　　流体水锤效应出现变形移位，管托与管路接触的位置预留了微量的膨胀间隙，能够适配输送高温流体时管路的热胀冷缩形变，避免应力集中拉裂焊缝。过滤筒体的进出口采用侧进侧出的流道设计，流体进入筒体后会沿筒壁形成旋流，大颗粒的杂质会在离心力作用下先沉降到筒体底部的沉渣腔，不会直接冲击过滤滤芯表面，能有效延长滤芯的使用寿命，降低日常维护的耗材成本。整套装置的汇流主管两端都预留了标准法兰接口，可以直接对接现场的主工艺管路，不需要额外配置变径、转接接头，进出口的法兰密封面采用凸面结构，配合耐油石棉橡胶垫或者金属缠绕垫就能满足不同压力等级、不同介质工况的密封要求。针对不同工况的过滤需求，每台过滤筒体的滤芯安装位都采用通用化的尺寸设计，

　　可以根据实际处理的介质特性更换不同过滤精度的网式滤芯、线绕滤芯或者熔喷滤芯，不需要对筒体结构、连接管路做任何改动，适配性更强。从管路布局来看，所有管路的排布都预留了足够的操作空间，端盖开启方向没有任何管路遮挡，维护人员站在装置侧面就能完成所有的操作、检修动作，不需要额外搭设操作平台，也不会因为空间局促出现操作磕碰的问题。底座的板面采用防滑花纹钢板设计，日常巡检时人员可以直接站在底座上观察管路压力、阀门状态，不需要额外铺设巡检踏板。整套装置的所有焊接位置都做了圆角打磨处理，没有尖锐的焊瘤、毛刺，既避免了运行过程中划伤操作人员，也能减少工业环境下焊缝位置的积尘、积液，降低结构锈蚀的速度。在流体分配的设计上，每台过滤筒体的进口支管都设置了相同长度的管路段，保证进入每台过滤器的流量均匀，不会出现某台过滤器负荷过大、其余过滤器过滤效能没有充分发挥的偏流问题，让整套装置的整体过滤效率保持在最优状态。
