多联集成式管道过滤机组结构设计

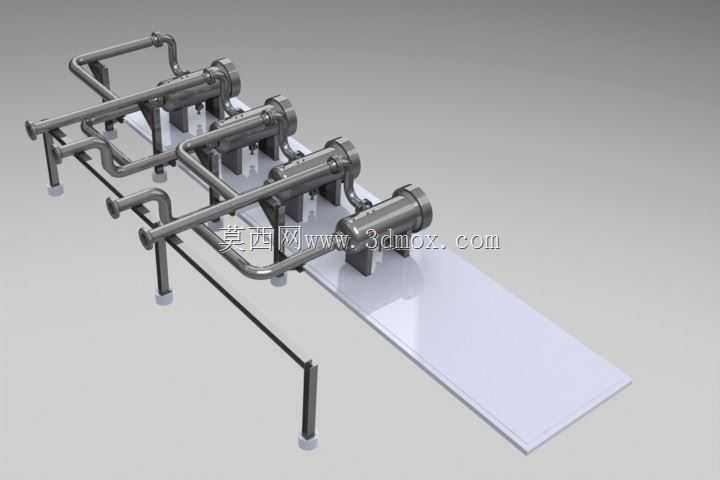

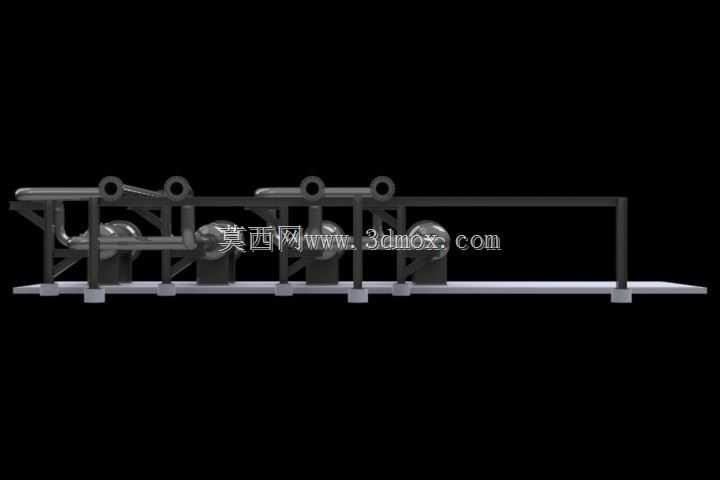

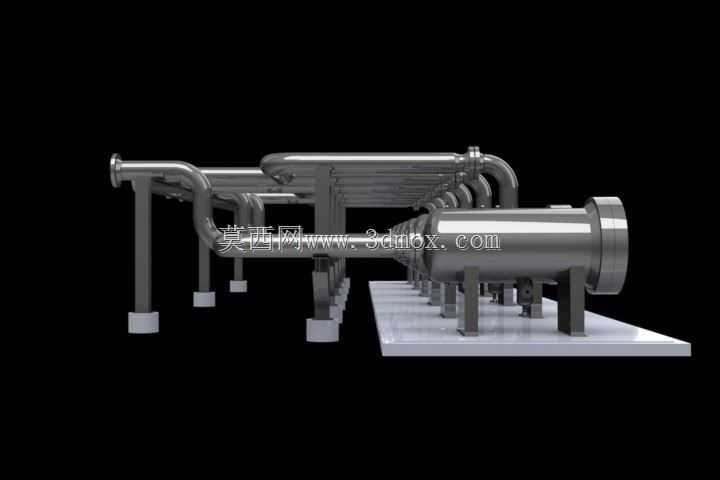

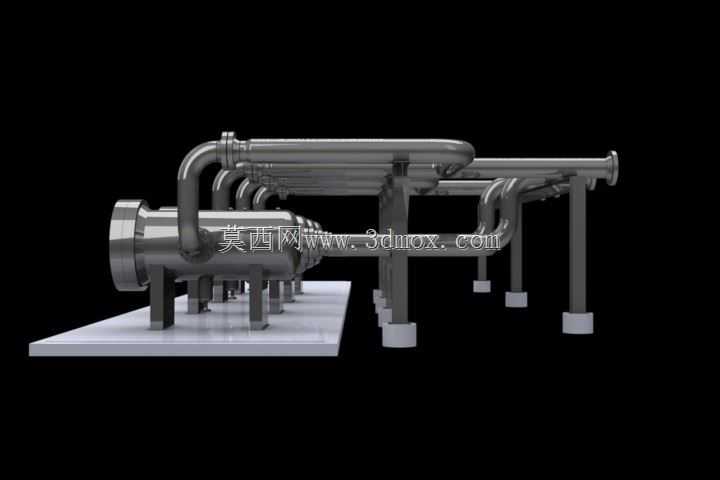

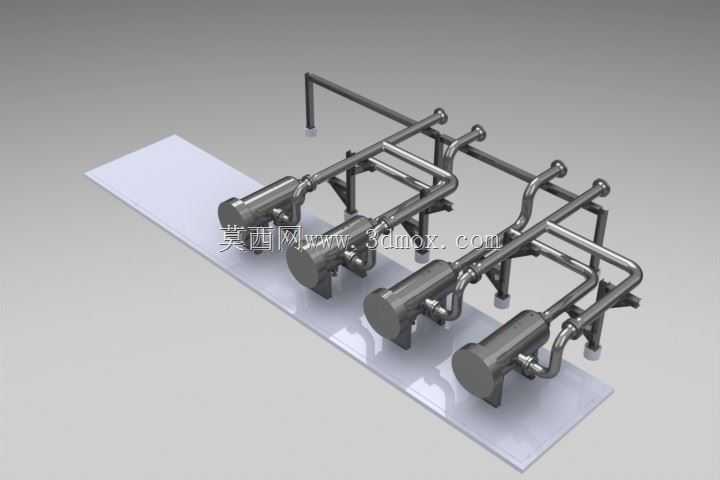

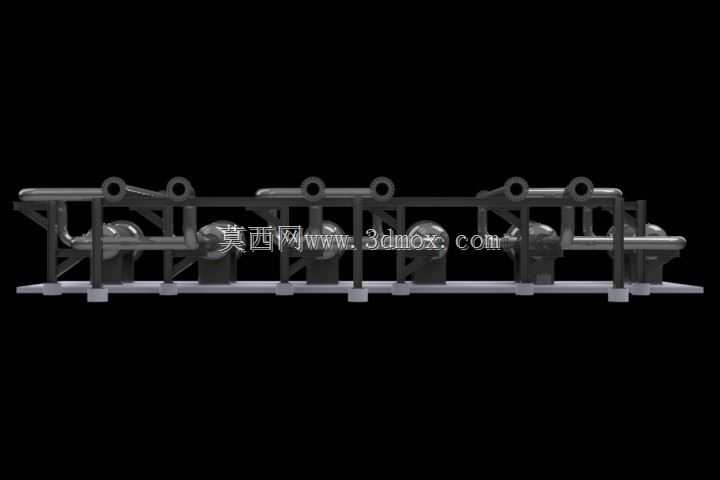

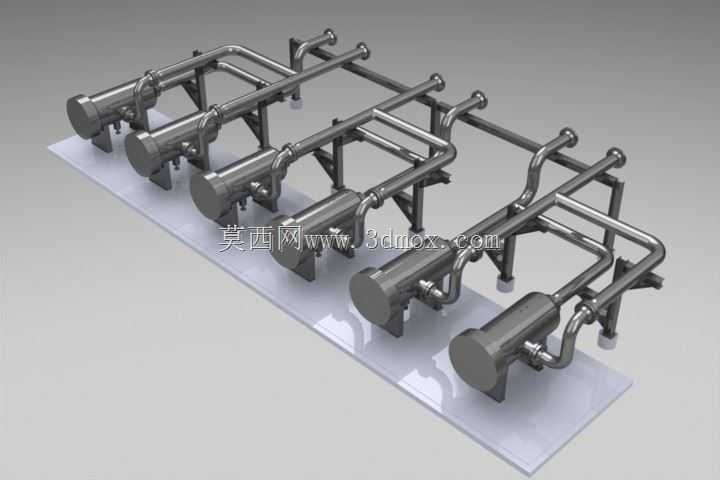

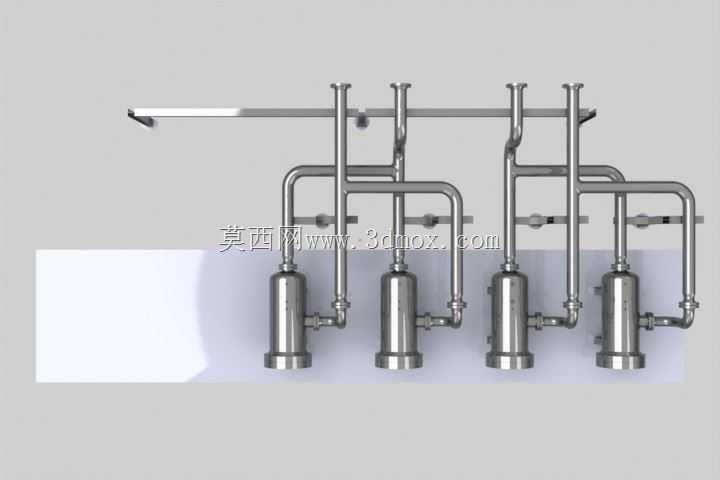

　　在食品饮料、精细化工、制药纯化水等对流体介质洁净度有明确管控要求的生产场景中，单台过滤器往往难以匹配连续化生产的通量与冗余备份需求，多联集成的管道过滤机组正是为解决这类工况痛点设计的。这套过滤组采用四台卧式过滤罐体并联排布的结构，所有罐体统一固定在一块平整的钢制安装底座上，配套的工艺管道、支撑管架全部在底座范围内完成集成预制，现场安装时仅需对接总进、总出两个介质接口，无需在现场进行分散的管道配焊与支架找正，能大幅缩短现场施工的周期，也能避免现场配管带来的焊渣残留、管路应力错位等问题。

　　从实际功能来看，这套机组可实现两种核心运行模式：正常生产时四台罐体同时通入介质，大流量工况下也能保证足够的过滤通流面积，降低单台滤芯的负载，延长滤芯的更换周期；当某一台罐体的滤芯达到压差异常值需要更换或清洗时，可关闭该罐体对应的进出口阀门，将其切出运行回路，其余三台罐体仍可维持75%左右的额定生产通量，不会造成整条生产线的非计划停机，这对于连续化运行的生产线来说，能有效减少停机带来的产能损失。

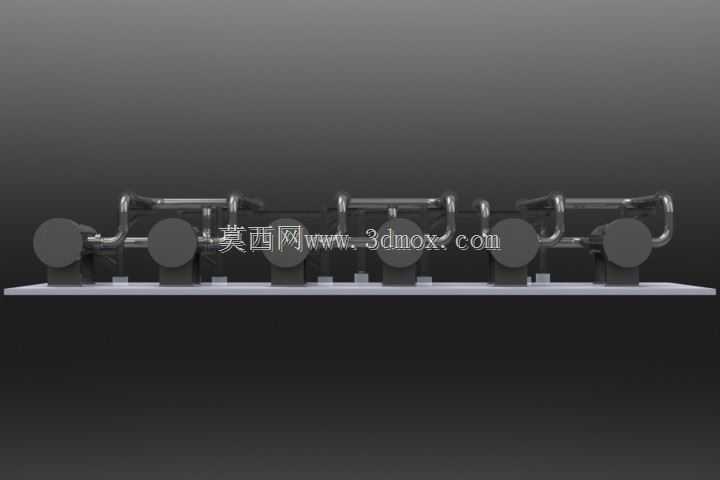

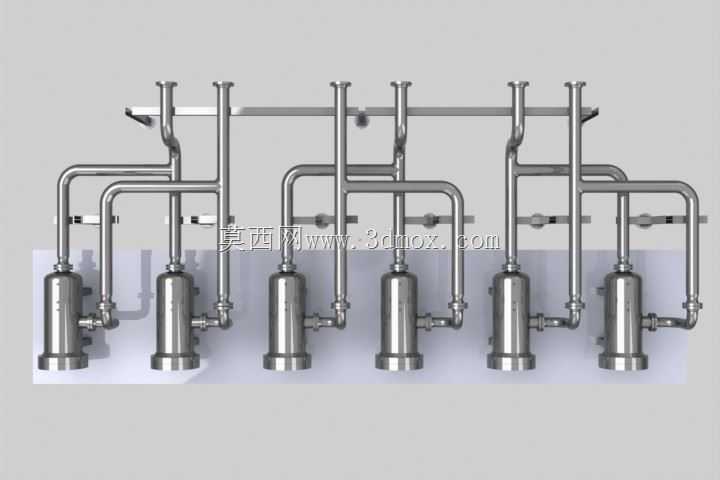

　　设计过程中首先考量的是管路的流道对称性，每台过滤罐体的进口接管从总进料管引出的路径长度、弯头数量保持一致，出口接管汇入总出料管的流阻也做了均等化处理，避免出现某台罐体流量过大、其余罐体流量分配不均的偏流问题，保证每台过滤器的滤芯都能均匀承载杂质，不会出现单支滤芯提前堵塞的情况。罐体之间的连接管道全部采用卫生级弯头做圆弧过渡，没有直角死区，能避免介质残留造成的微生物滋生或者物料沉积问题，适配有洁净要求的流体输送场景。

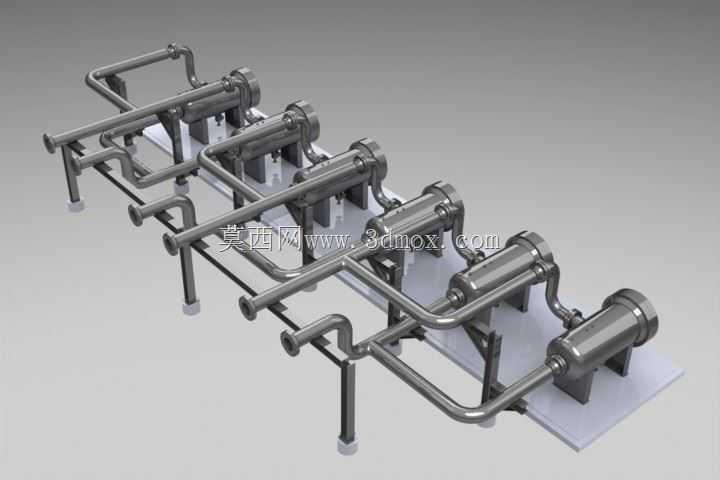

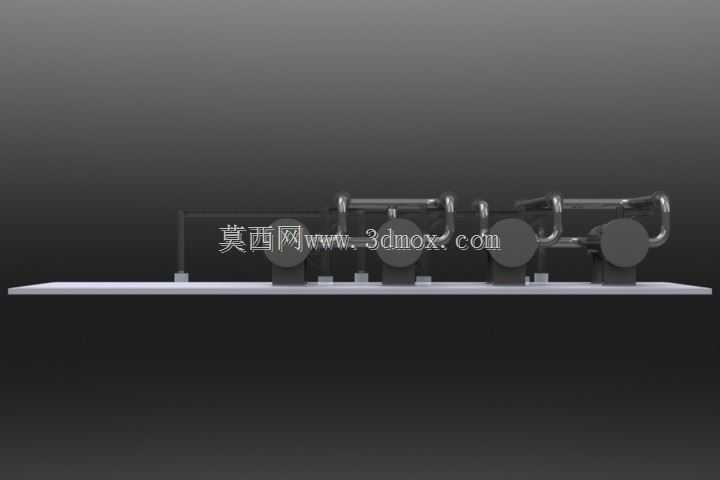

　　安装边界方面，整套机组的底座采用加厚钢板折弯焊接成型，底座上预留了对应膨胀螺栓的固定孔位，安装时仅需将基础地面做水平找平，通过膨胀螺栓将底座固定即可，无需额外做分散的设备基础。所有管道的支撑支架都直接焊接固定在底座上，支架与管道之间采用管卡做柔性固定，既可以抵消介质流动时产生的管路振动，也能吸收介质温度变化带来的微量热胀冷缩位移，避免管路应力集中造成的焊缝开裂问题。机组的总进、总出接口设置在同一侧的端面上，接口法兰的压力等级与常规工业管道的标准法兰匹配，现场对接时不需要单独制作转换接头。

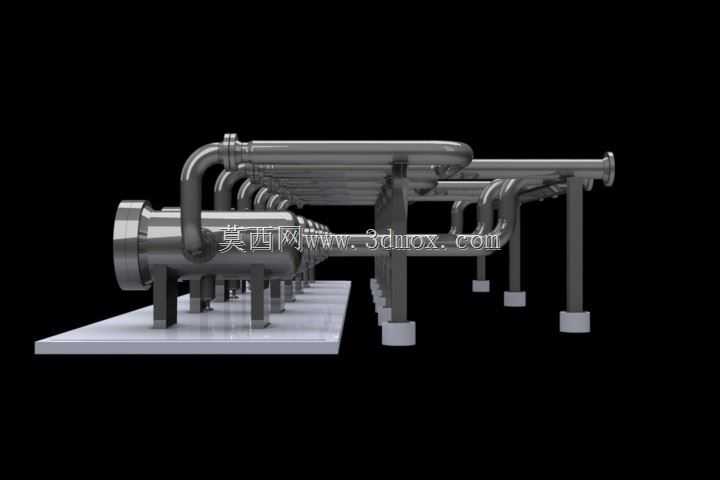

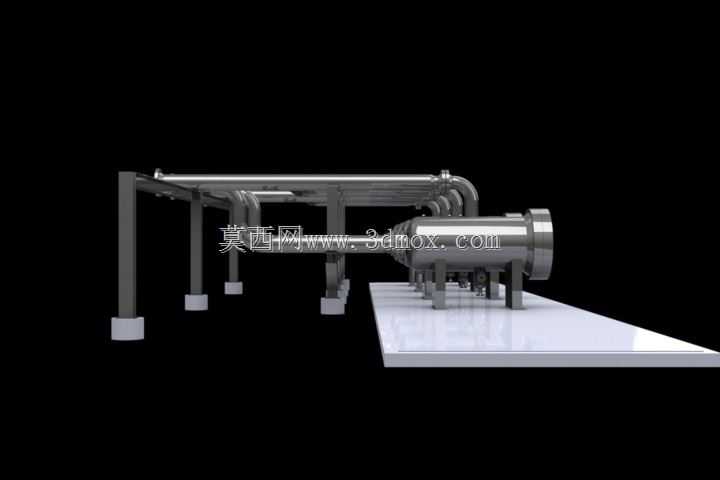

　　细节结构上，每台卧式过滤罐体的端盖都采用快开式结构设计，日常更换滤芯时不需要动用大型拆卸工具，松开快开卡箍即可打开端盖取出内部滤芯，单人即可在短时间内完成滤芯更换操作。罐体底部设置了排污接口，设备停机维护时可以将罐体内部残留的介质完全排空，避免残留介质长期滞留造成的内部腐蚀或者滤芯污染。管路上预留了压力表安装接口，用户可根据实际需求在进出口位置加装压差检测仪表，实时监测滤芯的堵塞状态，不需要在现场额外对管道进行开孔焊接。整套机组的布局充分考虑了日常操作的空间需求，相邻两台罐体之间的操作间距预留充足，更换滤芯、开关阀门时不会出现操作空间干涉的问题，管道的排布高度也符合人体工程学要求，日常巡检时可以很方便地观察各个阀门的状态、检查管路的密封情况。
