第二美国陆军标识立体摆件结构设计

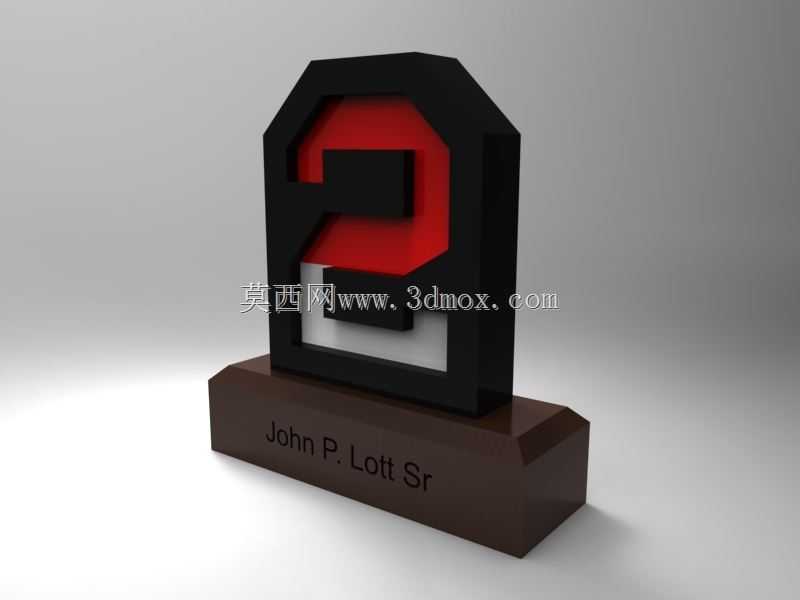

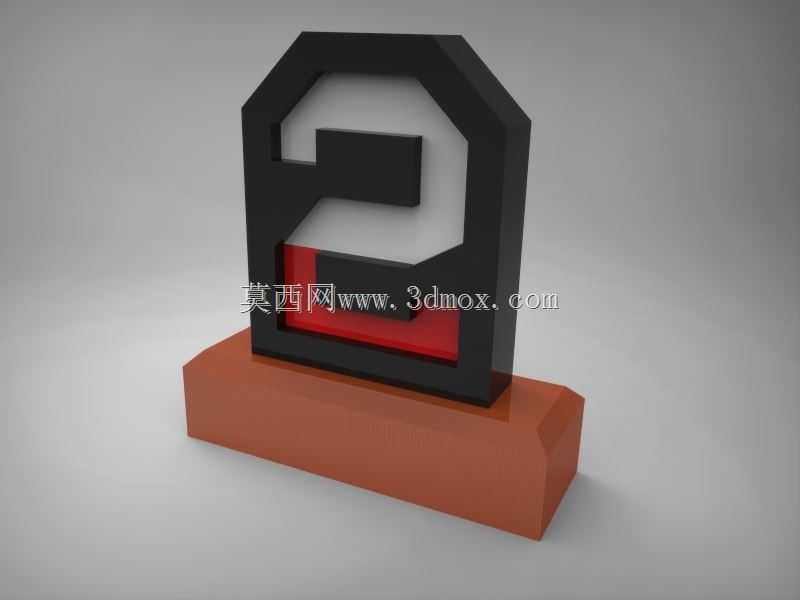

　　该立体标识摆件主要用于单位荣誉陈列、军旅主题场景的桌面展示，适配办公场所荣誉墙配套展陈、老兵纪念收藏陈列等场景，作为具象化的单位标识载体，承担标识展示、纪念承载的实际用途，无复杂运动功能，核心功能是通过立体造型还原标识的视觉特征，同时保证摆放状态的稳定性。从结构设计层面看，整体分为上部标识主体与下部承托底座两个独立装配模块，上部标识主体采用等厚拉伸的实体结构，外轮廓严格对应第二美国陆军徽章的数字“2”造型特征，外框做了统一厚度的凸起边框处理，内部通过分层凹陷形成三层视觉层次：最外层为深色边框层，中间层为浅灰色标识底色层，最内层为红色装饰条层，各层之间通过台阶面实现视觉区分，无需额外涂装即可通过结构落差呈现标识的色彩分区逻辑，

　　这种分层结构在建模时采用多实体拉伸后布尔合并的方式实现，各层的凹陷深度控制在3-5mm区间，既保证视觉上的层次感足够清晰，又避免凹陷过深导致积灰难以清理的问题。下部承托底座采用梯形台结构，上表面与标识主体的下底面完全贴合，接触面积覆盖标识主体底部90%以上的投影范围，底座的下表面做了0.5mm的微小倒角处理，避免摆放时锐边刮伤桌面，底座整体宽度比标识主体宽出20mm，前后方向延伸15mm，通过增大底部支撑面积提升摆放的抗倾覆能力，经重心校核，整体结构的重心投影完全落在底座支撑面的中心区域，即使受到15度以内的侧向倾斜外力也不会发生倾倒。设计过程中首先提取徽章的平面矢量轮廓，将平面轮廓转化为可拉伸的封闭草图，

　　对草图中所有锐角位置做了R2mm的圆角过渡，避免3D打印或机加工过程中出现应力集中导致的尖角崩损问题，标识主体的厚度统一设置为25mm，保证手持时有足够的分量感，同时不会因过厚导致整体重量过大。安装边界方面，该摆件为独立桌面摆放式结构，无需额外固定安装件，底座下表面可根据使用需求粘贴防滑毛毡垫，适配木质、玻璃、金属等不同材质的桌面，整体外轮廓的最大宽度控制在120mm，最大高度控制在150mm，最大深度控制在80mm，占用桌面空间极小，适合放置于办公桌、荣誉展架等小尺寸陈列场景。结构细节上，标识主体与底座之间采用定位止口配合，止口深度为2mm，装配时可快速实现定位对齐，配合面采用过渡配合公差，既可以保证装配后无松动晃动感，

　　又可以在需要拆分收纳时顺利拆卸，所有外露的棱边均做了R1mm的倒圆角处理，无尖锐毛刺，符合日常陈列摆件的安全使用要求。建模过程中对所有特征做了参数化关联，标识的外轮廓尺寸、各层凹陷深度、底座的长宽高参数均可通过调整全局参数快速修改，可快速适配不同尺寸比例的陈列需求，比如缩小比例可制作成胸牌、钥匙扣等衍生周边，放大比例可制作成大型户外标识雕塑。从加工适配性来看，该结构既适合采用FDM3D打印分色制作，也适合采用数控铣削加工实木、金属等不同材质，各层的台阶结构可直接通过加工一次成型，无需后续二次粘接，减少装配工序带来的误差，标识正面的平面区域可根据需求额外添加激光雕刻内容，不会破坏整体的结构强度。
