多绳编织带系索猴拳结绳具结构

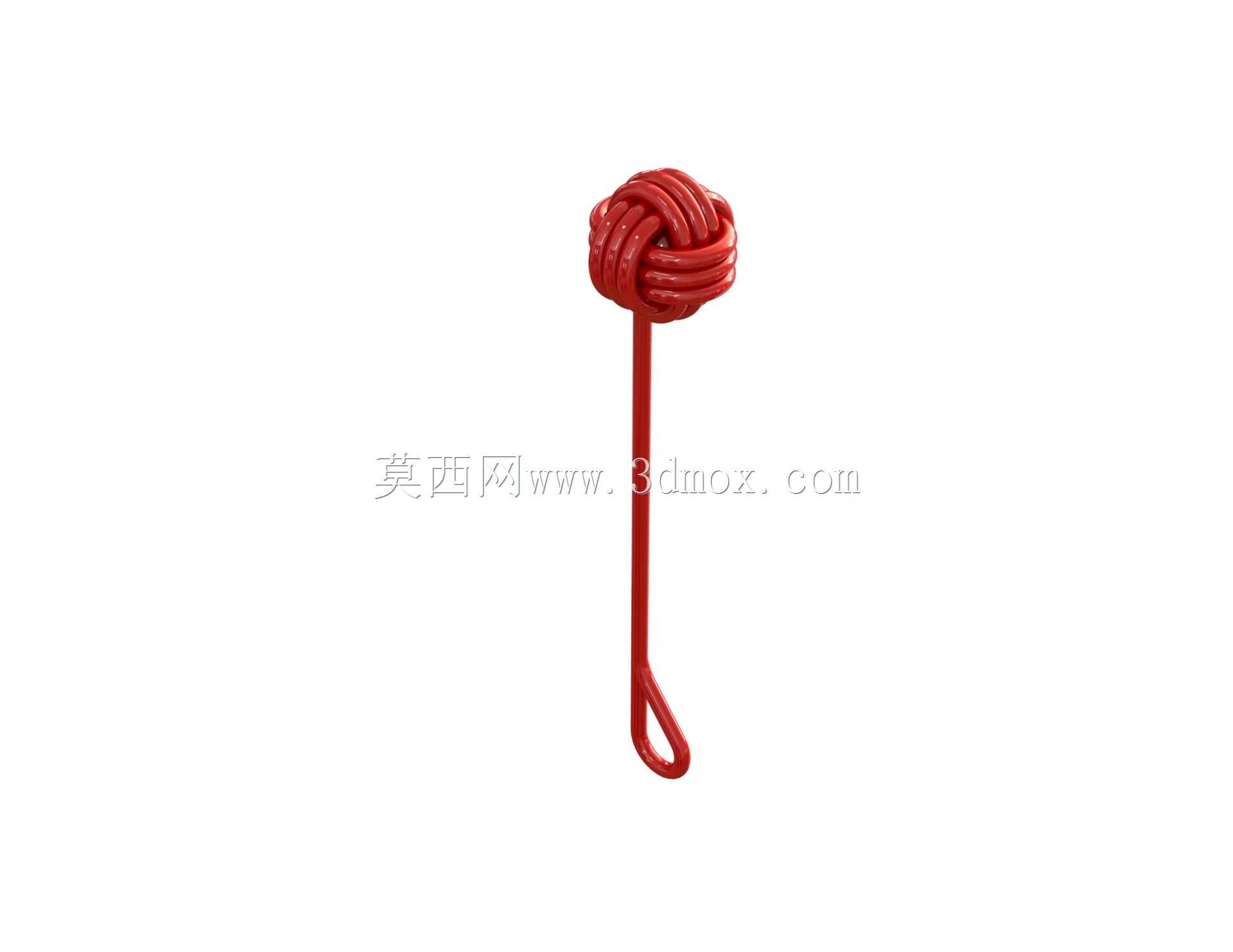

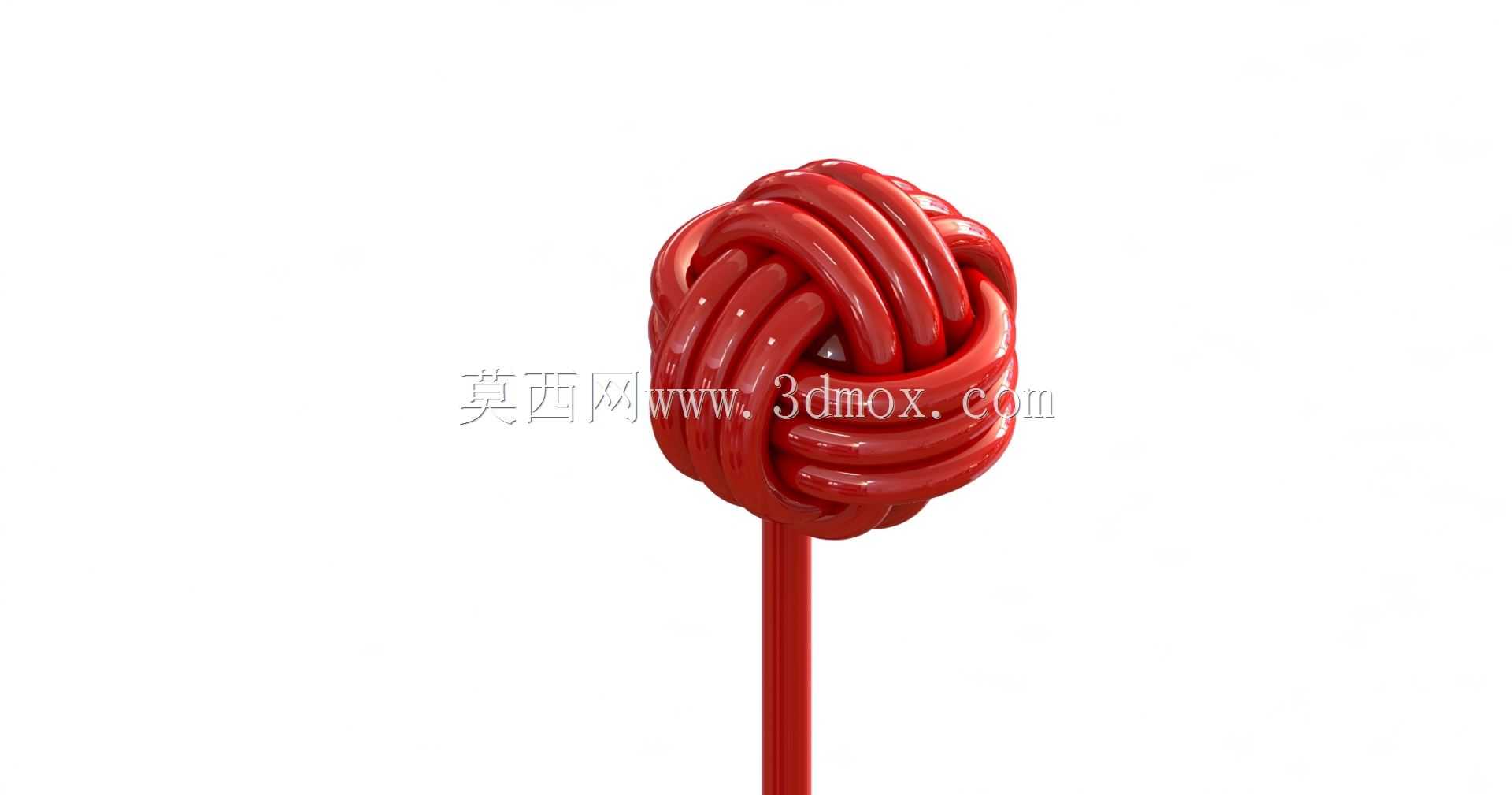

　　在高盐雾的海洋环境里不会出现锈蚀失效的问题，比传统的金属配重抛缆头维护成本低很多。再看应急救援场景，山地救援、水域救援的抛绳包末端普遍采用这类结构，球状端头在抛投时空气阻力小，飞行轨迹稳定，即使碰到被困人员也不会造成二次撞击伤害，系索段的长度设计刚好满足救援人员抓握或者快速挂接安全钩的需求，末端的绳环采用回折编插工艺，和绳身形成一体化结构，破断拉力和绳身保持一致，不会出现绳结松脱的隐患。从设计思路层面拆解这个结构，首先是绳结的编织逻辑，采用多股绳交叉互锁的编织方式，每一圈绳股都均匀受力，球状部分的直径和所用绳缆的直径保持固定比例，避免出现绳股松散或者局部应力集中的问题，3/8英寸直径的多绳缆材编织出3英寸直径的猴拳结，在户外绳缆配套、船舶系泊附件、应急救援装具以及户外装饰索具领域，这类带系索的猴拳结构件是应用场景十分广泛的绳缆末端功能件，很多刚接触索具设计的工程师容易把它当成单纯的装饰绳结，实际上它的结构设计完全围绕实际使用需求展开。先从实际使用场景说起，船舶系泊作业里，抛缆作业是靠泊环节的第一步，传统的缆绳末端如果没有配重，抛投距离很难达到作业要求，猴拳结的球状编织结构内部可以根据需求嵌入配重芯，外层多股绳紧密编织形成圆润的球状端头，既不会像金属配重那样磕碰船体漆面造成损伤，又能提供足够的抛投重量，带延伸的系索段可以直接和主缆绳做编接固定，末端的绳环可以快速挂接卸扣或者临时系挂在缆桩上，整套结构没有额外的金属连接件，

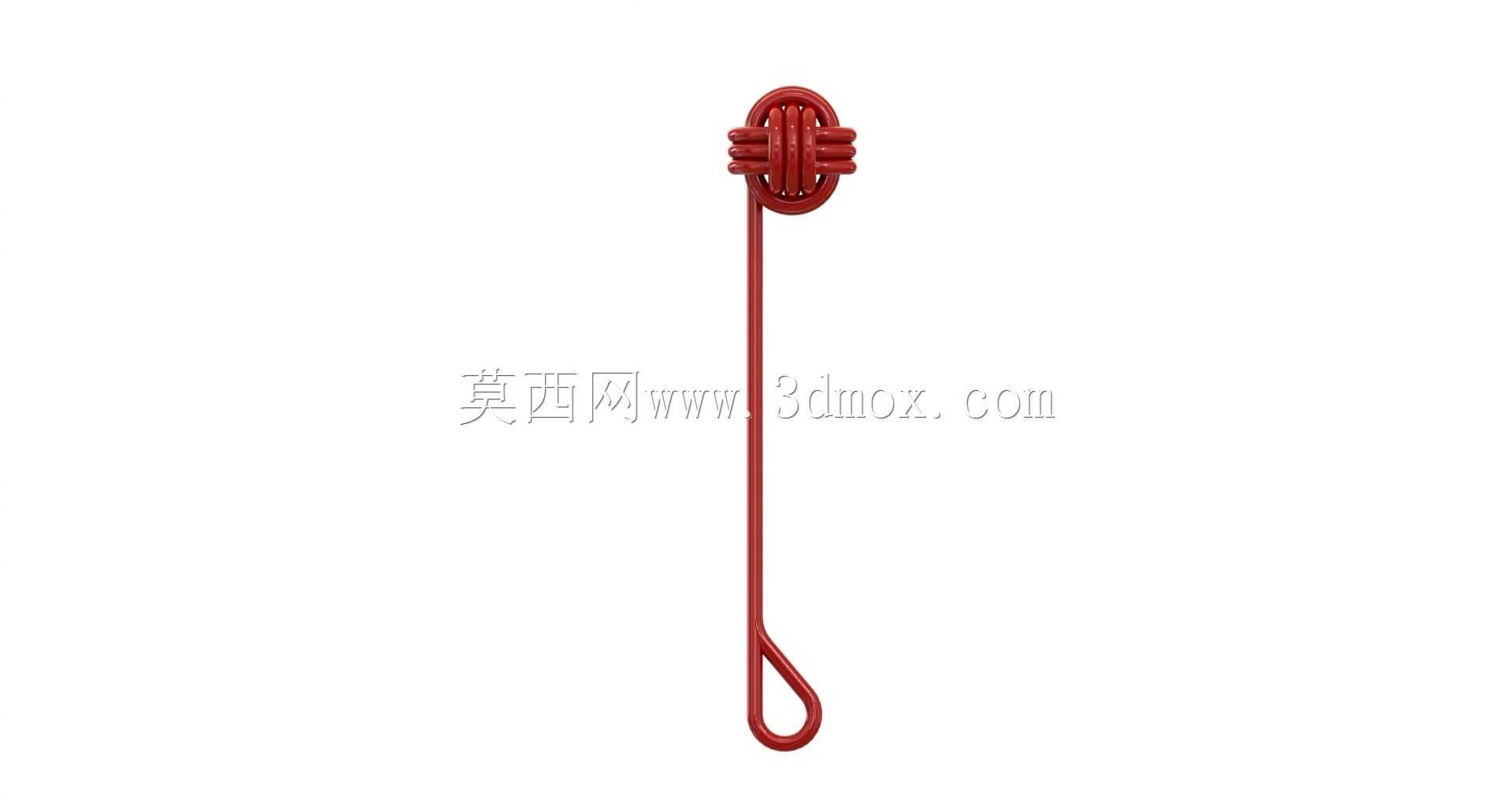

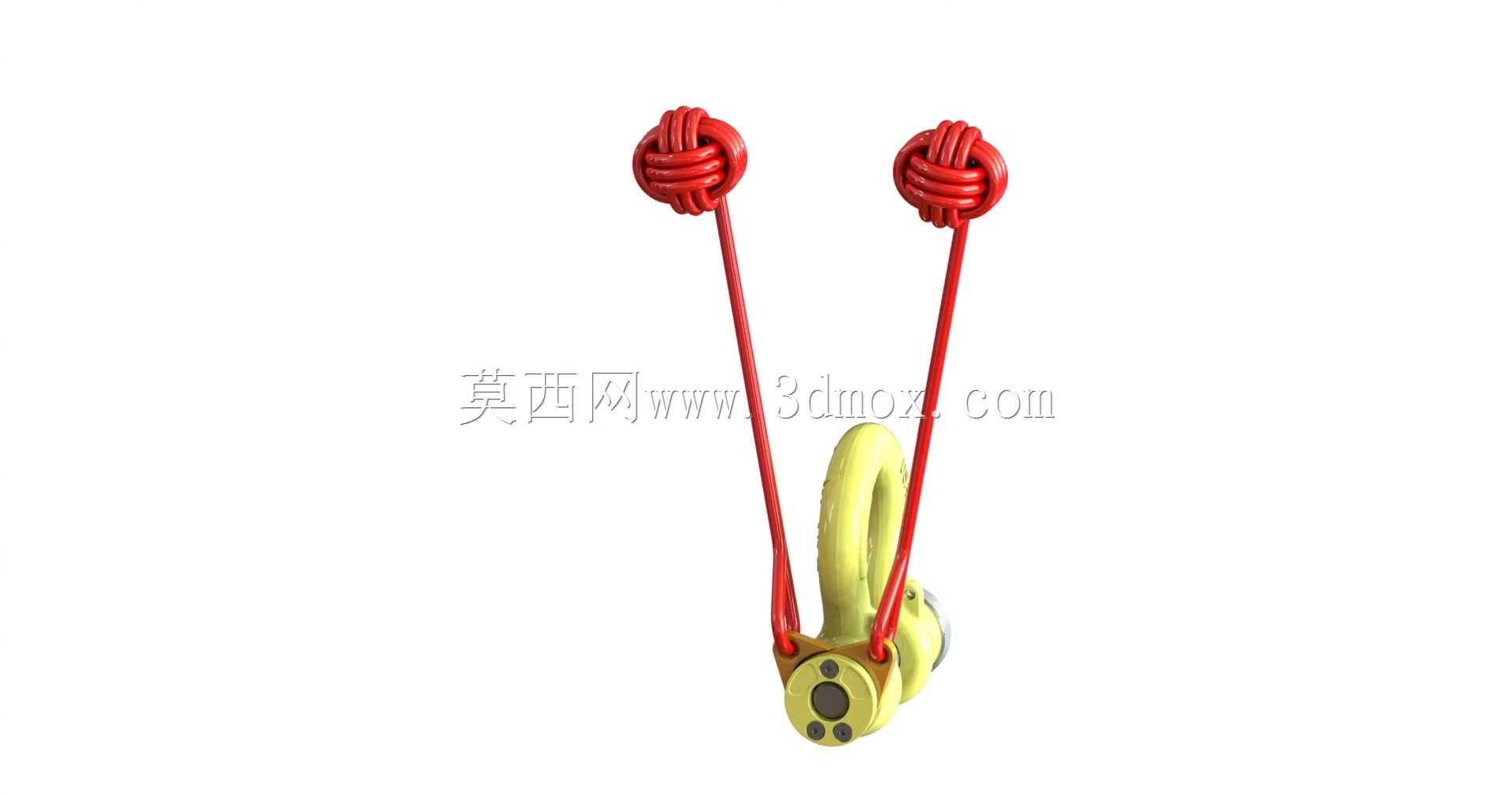

　　这个比例是经过大量实际抛投测试验证的，既保证了端头的重量和结构强度，又不会因为体积过大影响收纳。系索段的长度设置为13英寸，这个长度刚好满足两个核心使用需求：一是和主缆编接时，有足够的编插长度保证连接强度，编插段的绳股完全嵌入主缆绳股间隙，不会出现凸起影响绳缆通过导缆孔；二是作业人员抓握时，手掌可以完全握住系索段，球状端头卡在手掌外侧，抛投时可以更好地发力，不会出现滑脱的情况。末端1英寸直径的眼环，尺寸设计刚好适配常规规格的卸扣、安全钩，不需要额外搭配连接件就能直接挂接，眼环部分采用双股绳回折后和系索段编插固定，编插段的长度不小于绳径的10倍，保证眼环的破断拉力达到绳身额定拉力的90%以上。从安装边界和适配性来说，

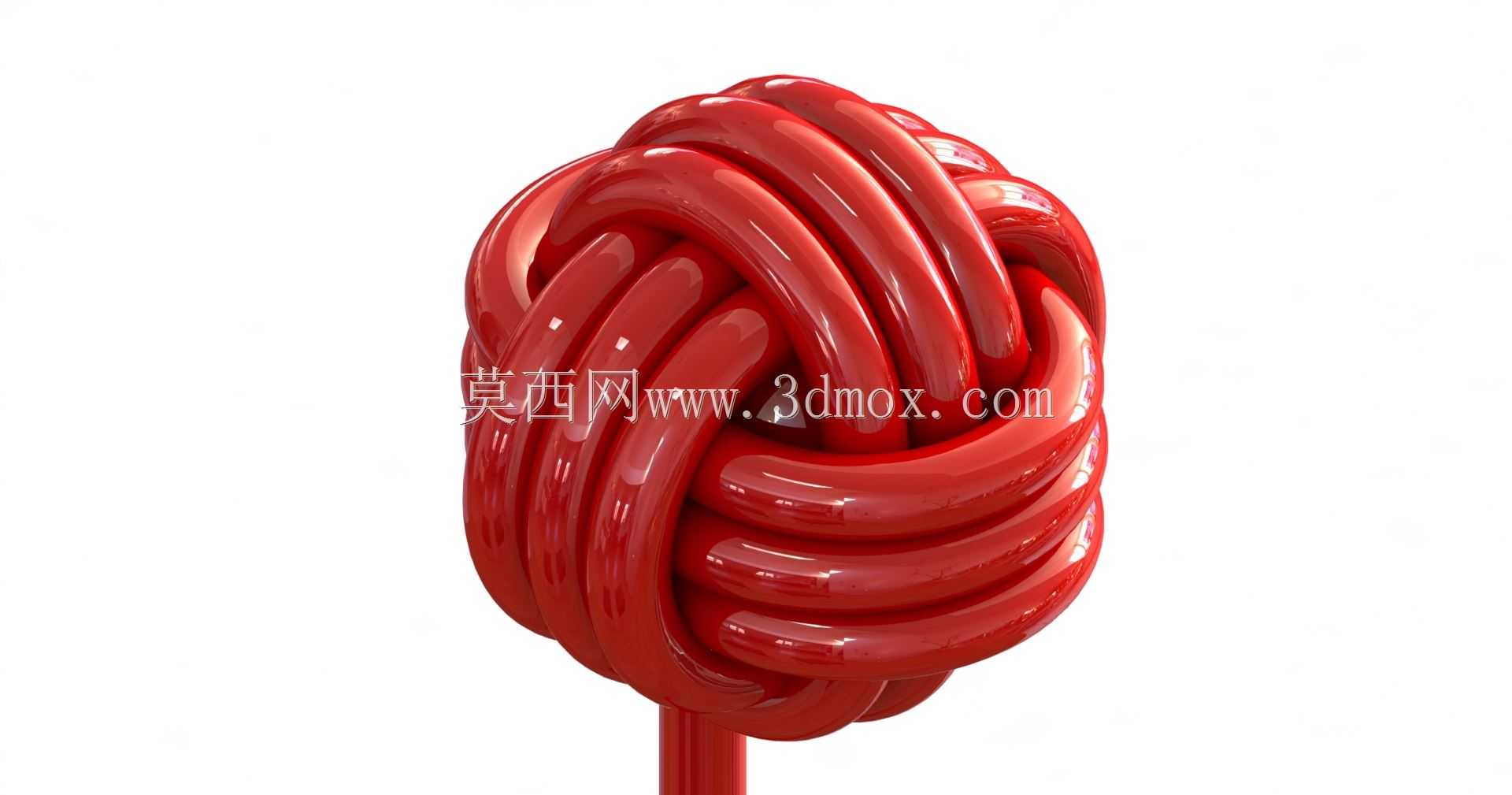

　　这个构件不需要额外的安装基座，本身就是绳缆系统的末端组成部分，球状端头的圆润外形可以顺利通过直径4英寸以内的导缆孔、绳环等绳缆导向件，不会出现卡滞；系索段的绳身直径和主缆保持一致，在卷绕到缆绳绞盘上的时候，不会因为局部直径变化造成排绳不齐，影响缆绳的收纳容量。很多工程师在建模这类绳结结构的时候，容易忽略绳股之间的挤压变形，实际编织完成的猴拳结，每一股绳都处于张紧状态，绳股之间的接触面存在均匀的挤压应力，建模时不能简单做球体加直杆的组合，要还原每一股绳的缠绕路径，保证绳股之间的干涉量和实际编织状态一致，这样后续做有限元受力分析的时候，才能准确模拟绳结在受拉时的应力分布，验证不同拉力下绳结是否会出现松脱、绳股断裂的问题。

　　另外在户外装饰索具领域，这类猴拳结也常作为窗帘绑绳、户外天幕的风绳末端配重，不需要额外加金属坠块，靠绳结本身的重量就能让风绳保持绷直状态，红色的绳体和户外装备的适配性也很强，同时编织结构的耐磨性能好，长期在户外日晒雨淋的环境下，不会像塑料配件那样出现老化脆裂的问题。在工装索具领域，这类带系索的猴拳结还可以作为设备吊装的辅助牵引绳端头，吊装作业时牵引绳用来控制设备的空中姿态，球状端头方便作业人员抓握发力，即使脱手也不会因为端头尖锐划伤设备表面或者作业人员。设计这类绳具结构的时候，还要考虑不同使用场景下的材质适配，海洋环境下需要选用耐盐雾的高分子聚乙烯绳缆，应急救援场景需要选用耐磨性好的尼龙绳缆，装饰场景可以选用色彩稳定性好的涤纶绳缆，不管选用哪种材质，绳结的编织比例、系索长度、眼环尺寸的设计逻辑都是通用的，这些参数都是经过长期实际作业验证的最优值，建模时还原这些尺寸细节，才能保证模型可以直接用于后续的索具配套设计、生产工艺编制，不需要再做额外的尺寸调整。
