ULA左右对称航天连接吊耳结构设计

项目分类:通用五金配件 发布时间:2022-01-13 ID:497698
  • ULA左右对称航天连接吊耳结构设计
  • ULA左右对称航天连接吊耳结构设计
  • ULA左右对称航天连接吊耳结构设计
  • ULA左右对称航天连接吊耳结构设计
  • ULA左右对称航天连接吊耳结构设计
  • ULA左右对称航天连接吊耳结构设计
  • ULA左右对称航天连接吊耳结构设计
  • ULA左右对称航天连接吊耳结构设计
  • ULA左右对称航天连接吊耳结构设计
  • ULA左右对称航天连接吊耳结构设计
  • ULA左右对称航天连接吊耳结构设计

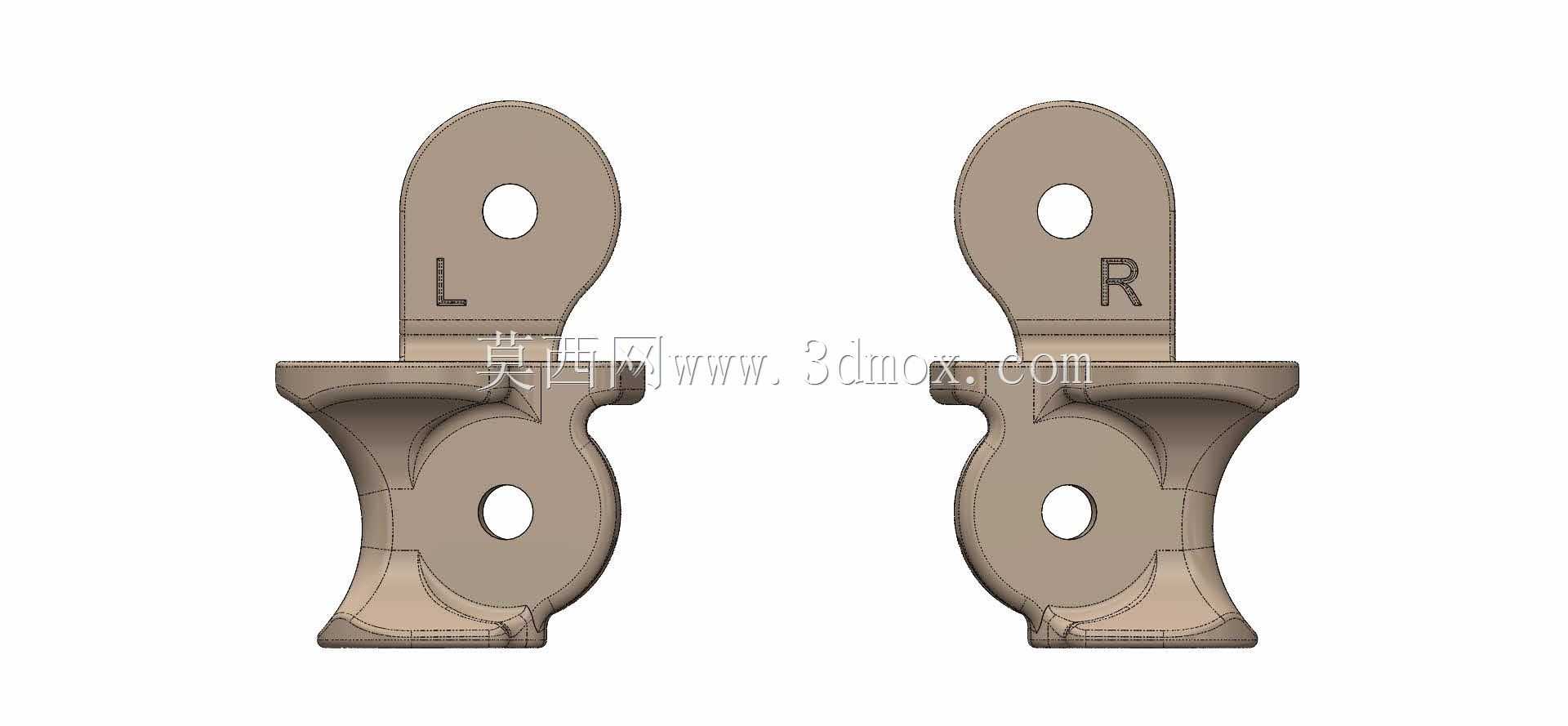

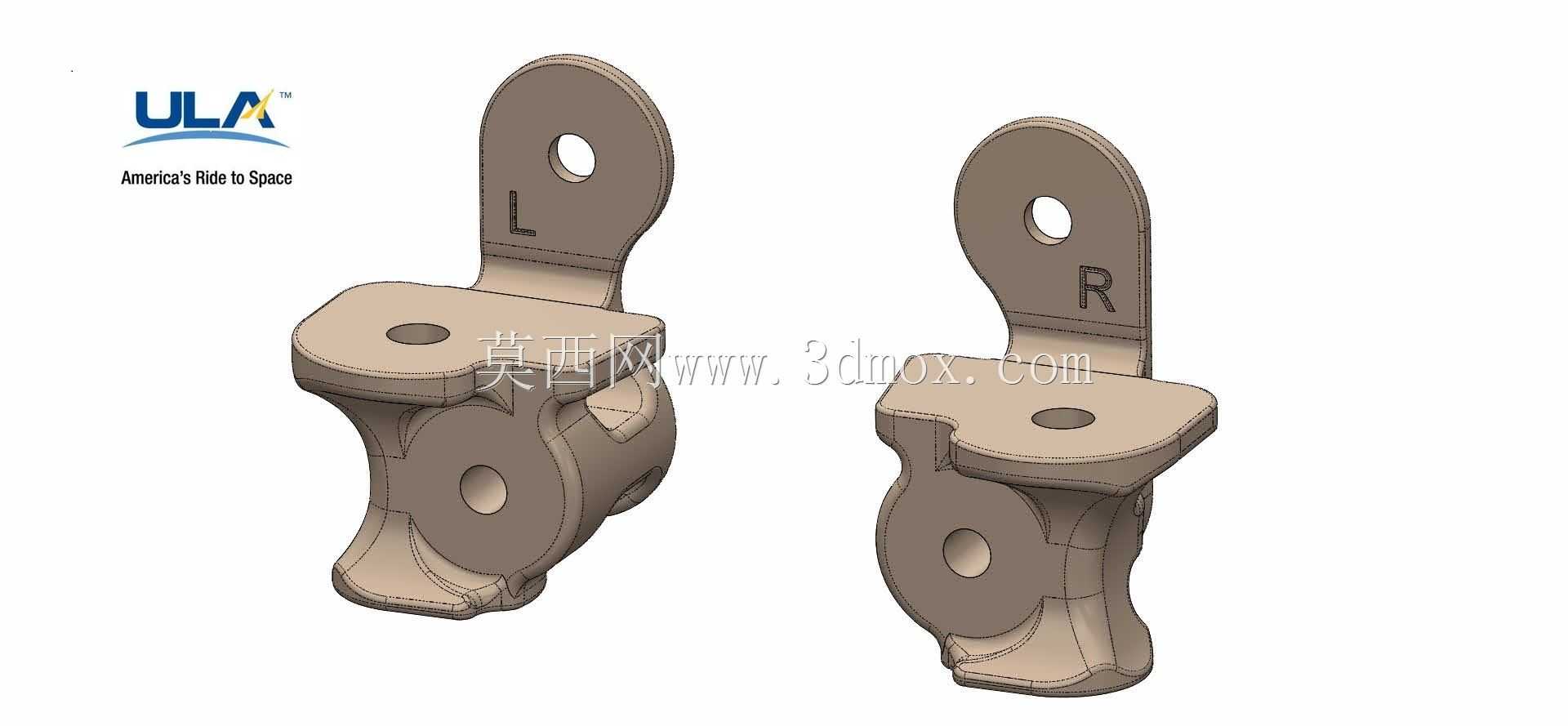

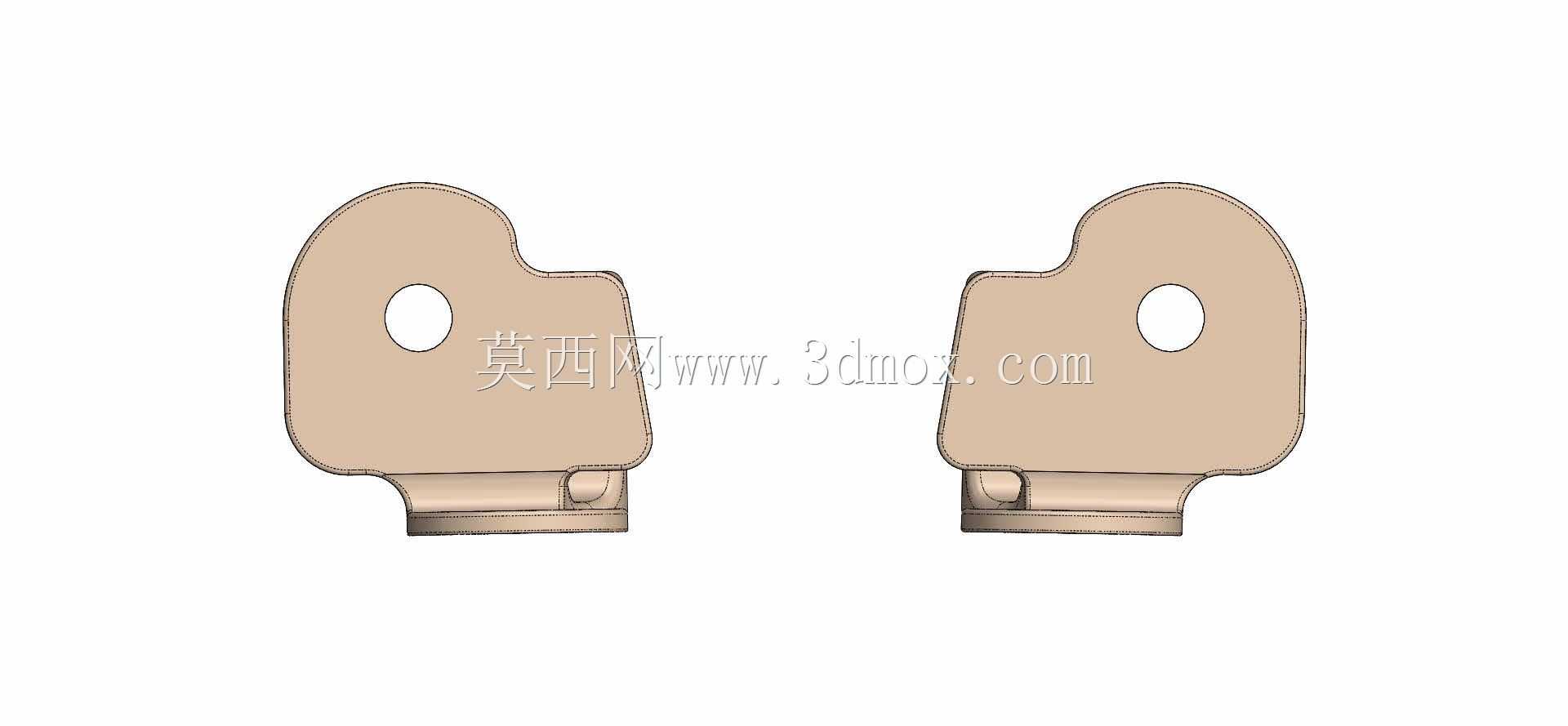

  在航天发射配套的结构连接场景中,这类左右成对设计的吊耳类构件,承担着箭体附属部件与主结构之间的载荷传递、定位固定功能,是发射任务中保障部件连接可靠性的关键受力件。日常做结构选型时,这类构件的设计逻辑完全围绕载荷路径优化展开,首先要区分左右件的安装边界,避免现场装配时出现对位偏差——从结构形态上看,两个构件分别标注L、R标识,对应箭体上左右两侧的安装位,上部的单耳片开孔用于穿装销轴,实现与上部挂载结构的铰接连接,下部的异形基座则贴合主结构的安装型面,通过基座平面上的两个定位孔完成与主承力结构的螺栓固定。

  从实际使用场景出发,这类吊耳的受力工况并不单一,发射阶段要承受纵向的过载冲击力,飞行段还要传递横向的振动载荷,因此在结构过渡区域全部做了大圆角顺滑处理,避免直角位置出现应力集中,这也是航天类承力构件设计的通用准则——不能为了减重盲目削减过渡区域的材料厚度,所有的壁厚变化都要顺着载荷传递的方向做渐变处理,让力流能够顺畅从上部耳片传递到下部安装基座,再分散到主结构的安装面上。

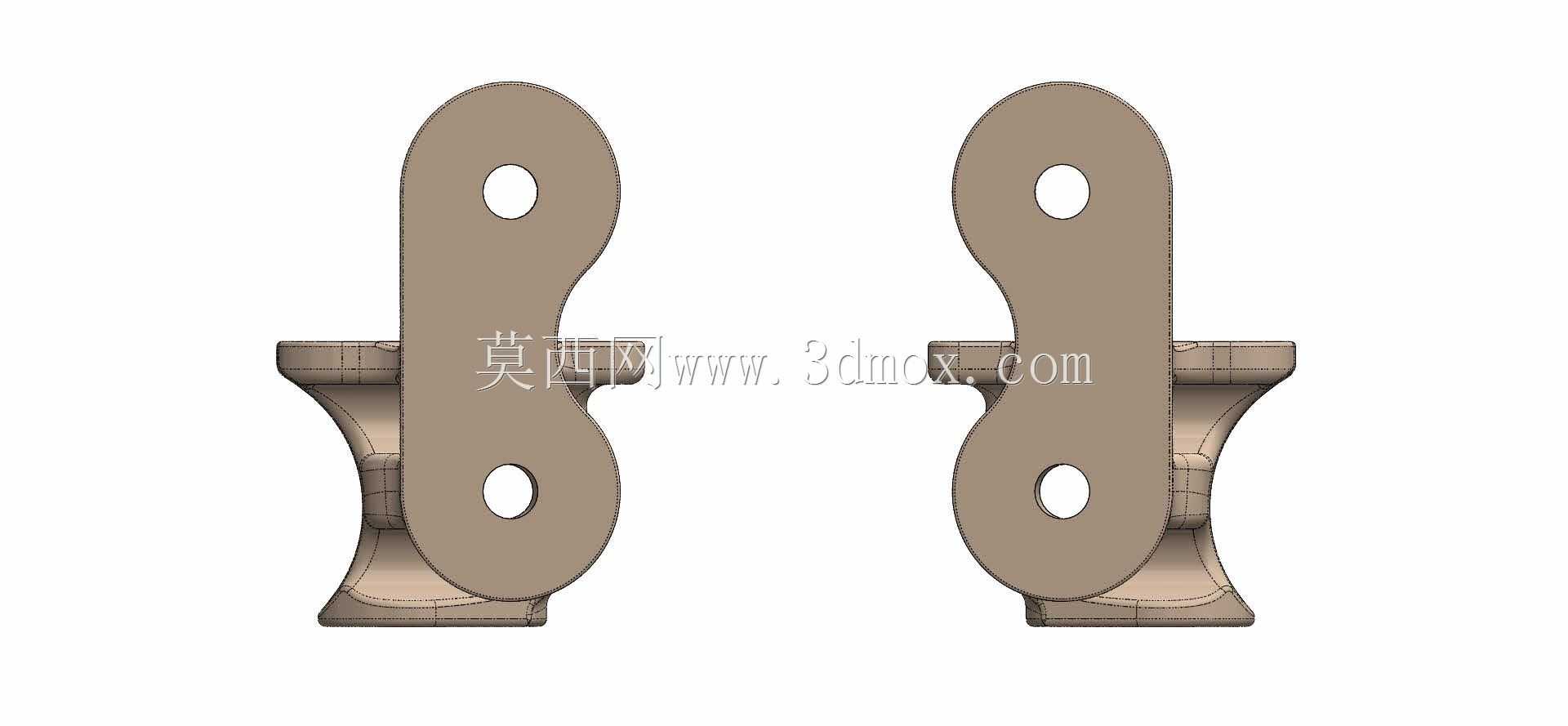

  做三维建模时,这类对称构件不需要完全重复建模,完成单侧结构的参数化搭建后,通过镜像特征就能生成另一侧的构件,但要注意标识特征的方向调整,避免左右件的标识出现反向,给后续装配环节造成困扰。安装边界的核对是这类构件设计的核心环节,上部耳片的开孔中心到下部安装面的垂直距离,直接决定了挂载部件的安装高度,两个基座安装孔的孔位间距要完全匹配主结构上的预装螺纹孔位置,公差控制要满足航天装配的精度要求,既要保证螺栓能够顺利穿装,又不能因为孔位间隙过大导致装配后出现附加应力。

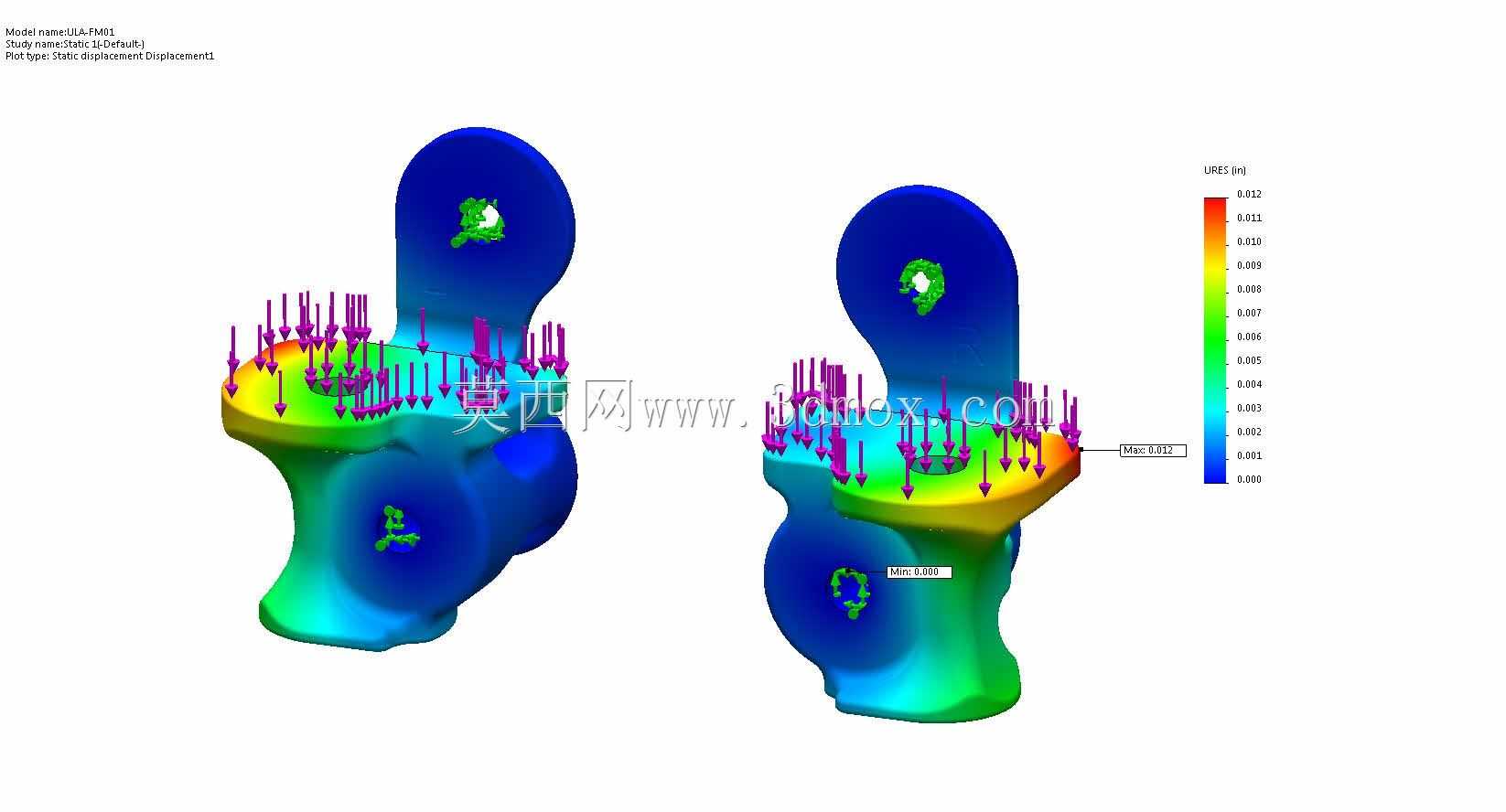

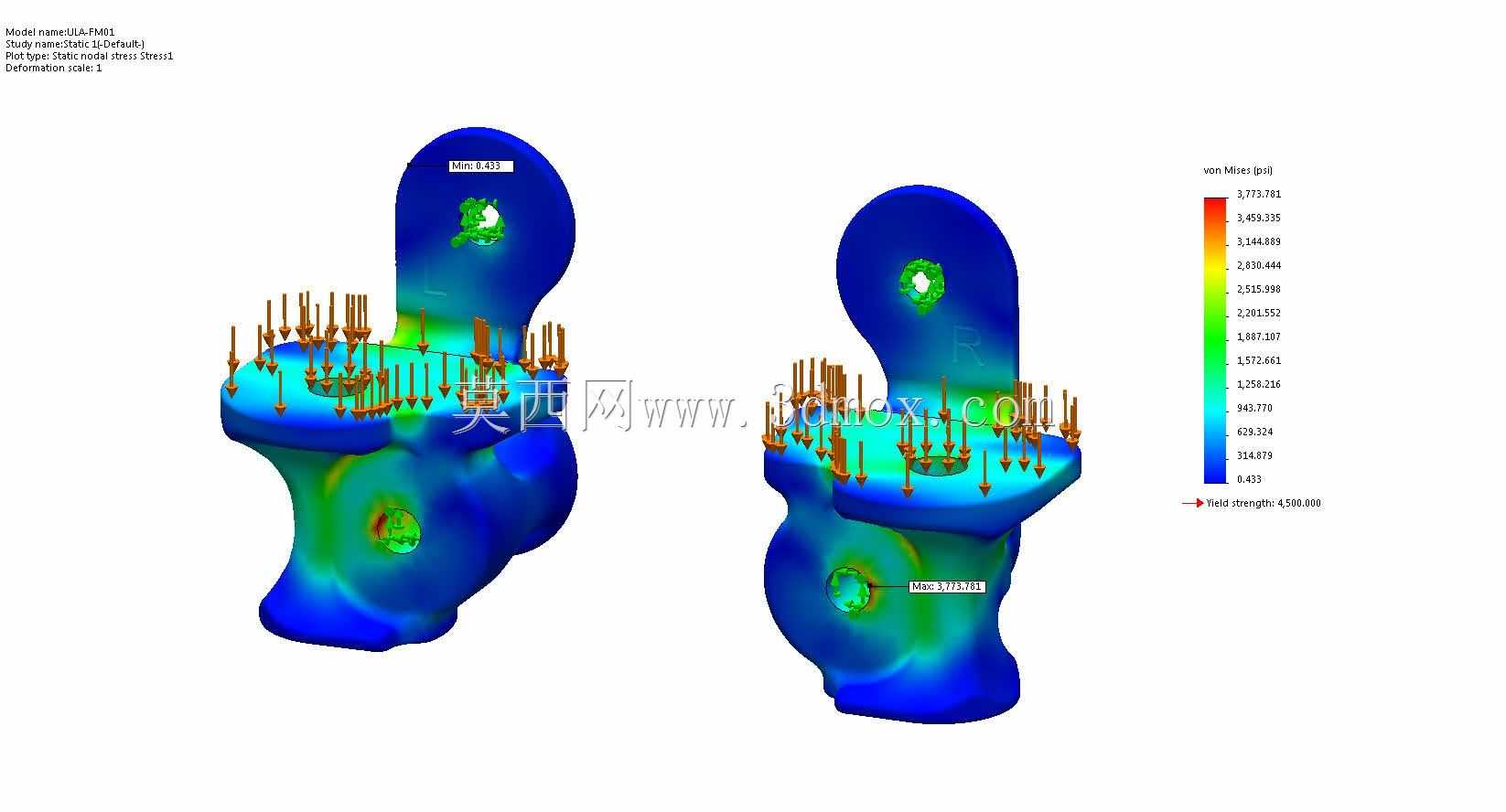

  从结构功能上看,这类吊耳属于典型的二力杆类承力构件吗?其实不然,下部的异形基座除了传递轴向拉力,还要承受一定的弯矩作用,因此基座与耳片连接的根部做了局部加厚处理,对应力集中最明显的耳片开孔位置,也做了孔边的局部强化,避免开孔削弱截面后出现局部屈服。日常做这类构件的结构校核时,不能只计算静态拉压载荷,还要结合振动工况下的疲劳载荷做校核,尤其是航天发射过程中的高频振动段,要保证构件的固有频率避开整体结构的共振区间,避免出现振动放大导致的结构失效。

  在实际装配环节,这类左右对称的吊耳要成对做配套校验,保证两个构件的安装高度差控制在允许范围内,避免挂载部件安装后出现偏斜,导致单侧吊耳承受额外的附加载荷。构件的表面处理也要满足航天使用环境的要求,既要具备足够的防腐蚀能力,又不能因为表面涂层过厚影响安装配合面的贴合精度,所有配合面的加工粗糙度要满足设计要求,保证安装后接触面积达标,避免局部压应力过大出现结构压溃。

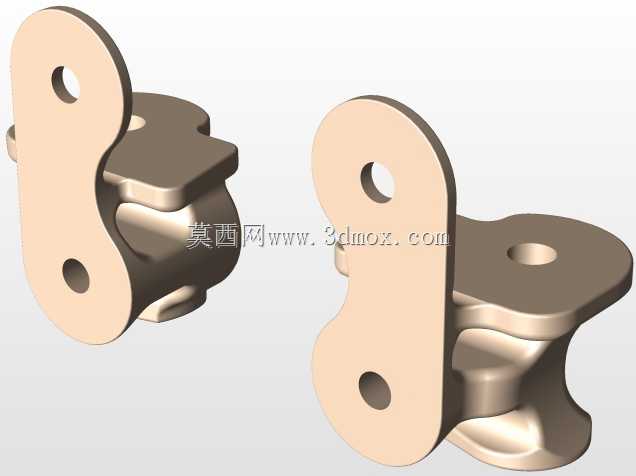

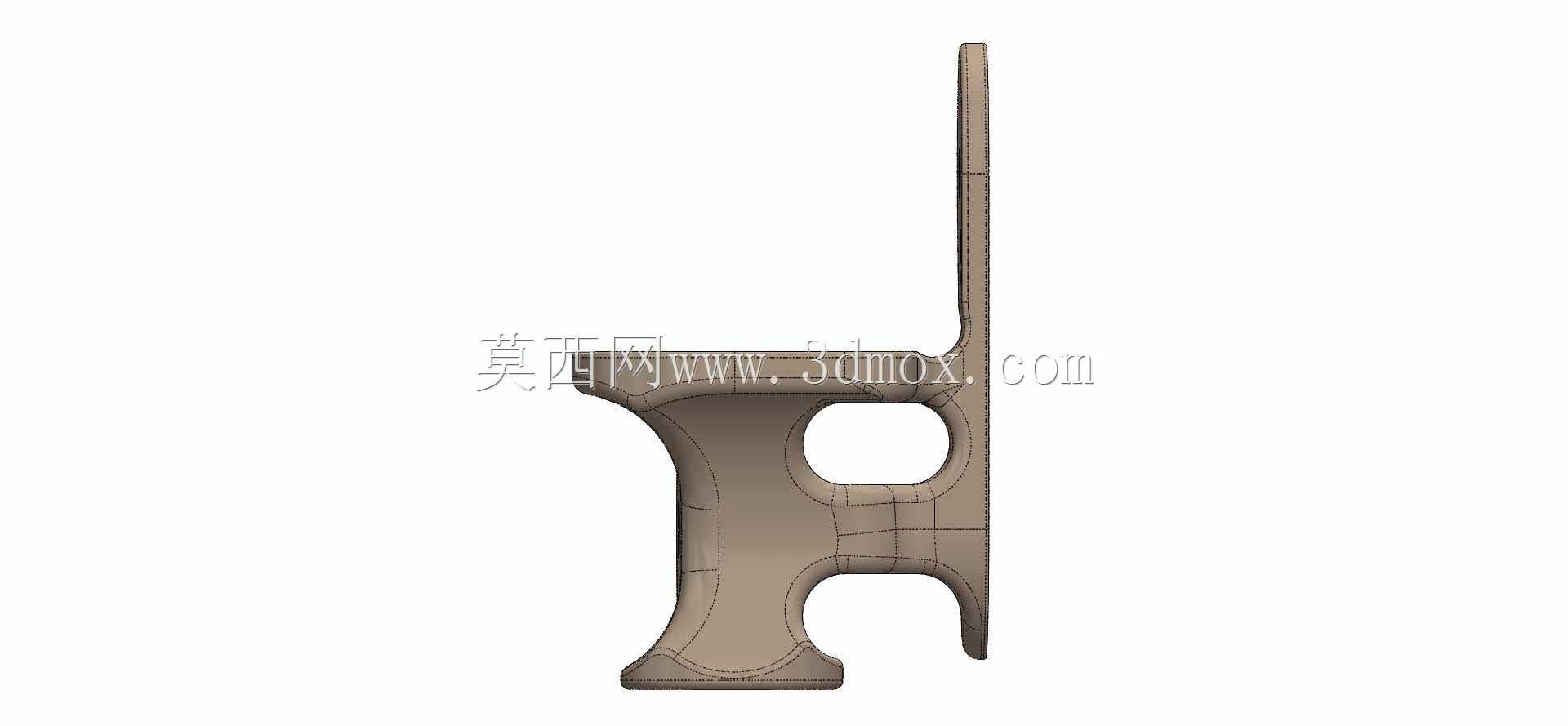

  很多刚接触航天结构设计的工程师,容易把这类吊耳按照普通起重吊耳的思路做设计,忽略了航天场景下的轻量化要求和振动工况要求,要么设计得过于笨重浪费箭体的载荷配额,要么壁厚削减过多没有足够的安全裕度。实际上这类构件的每一处曲面造型、每一个壁厚参数,都是经过多轮拓扑优化和载荷校核确定的,在保证足够安全系数的前提下,尽可能去除非受力区域的多余材料,实现减重与强度的平衡。比如构件侧面的内凹造型,并不是为了外观好看,而是拓扑优化后去除非承载材料得到的形态,既能够减轻构件重量,又不会影响整体的承力能力。

  从安装维护的角度看,这类吊耳属于一次性使用的承力构件吗?在航天发射场景中,大部分这类连接构件都是随箭体完成任务流程,因此设计时不需要考虑反复拆装的磨损问题,但要保证存储周期内的结构稳定性,材料选择上要选用比强度高、应力腐蚀敏感性低的金属材料,配合对应的表面处理工艺,满足长期存储的性能要求。建模过程中还要注意安装干涉的检查,要把吊耳和周边相邻构件的装配关系做全尺寸模拟,保证耳片转动销轴的活动范围内没有其他构件遮挡,基座安装时螺栓的拧紧操作空间足够,不会出现工具无法就位的情况。
