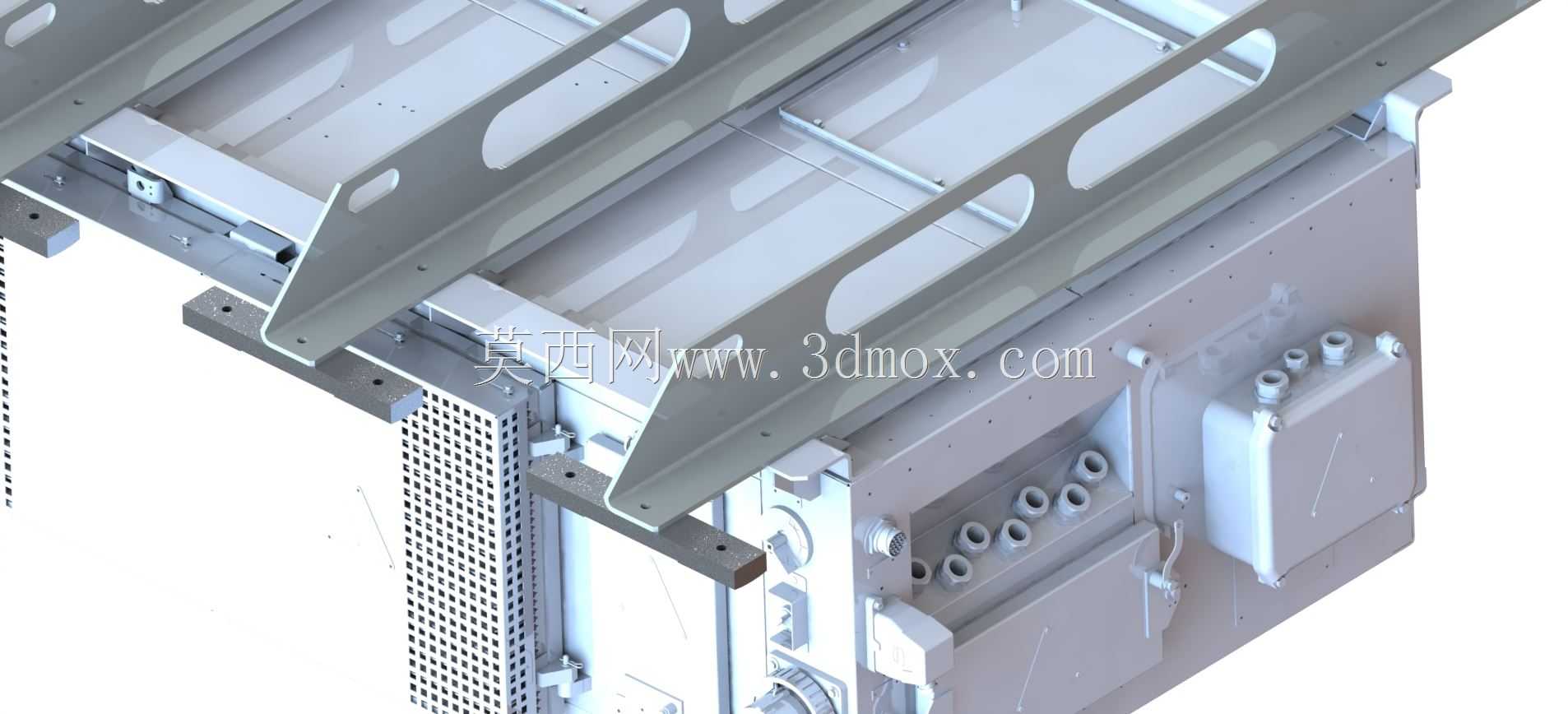

该底架支撑结构主要应用于轨道交通车辆底部构件安装承载场景,作为车载设备安装的基础承载单元,需要兼顾安装定位精度、结构抗振性能与整车减重需求,在车辆长期运行过程中承受路面激励带来的交变载荷、设备自重带来的静载荷,以及启停、转向过程中的惯性载荷,对结构的刚度、疲劳强度都有明确的工程要求。

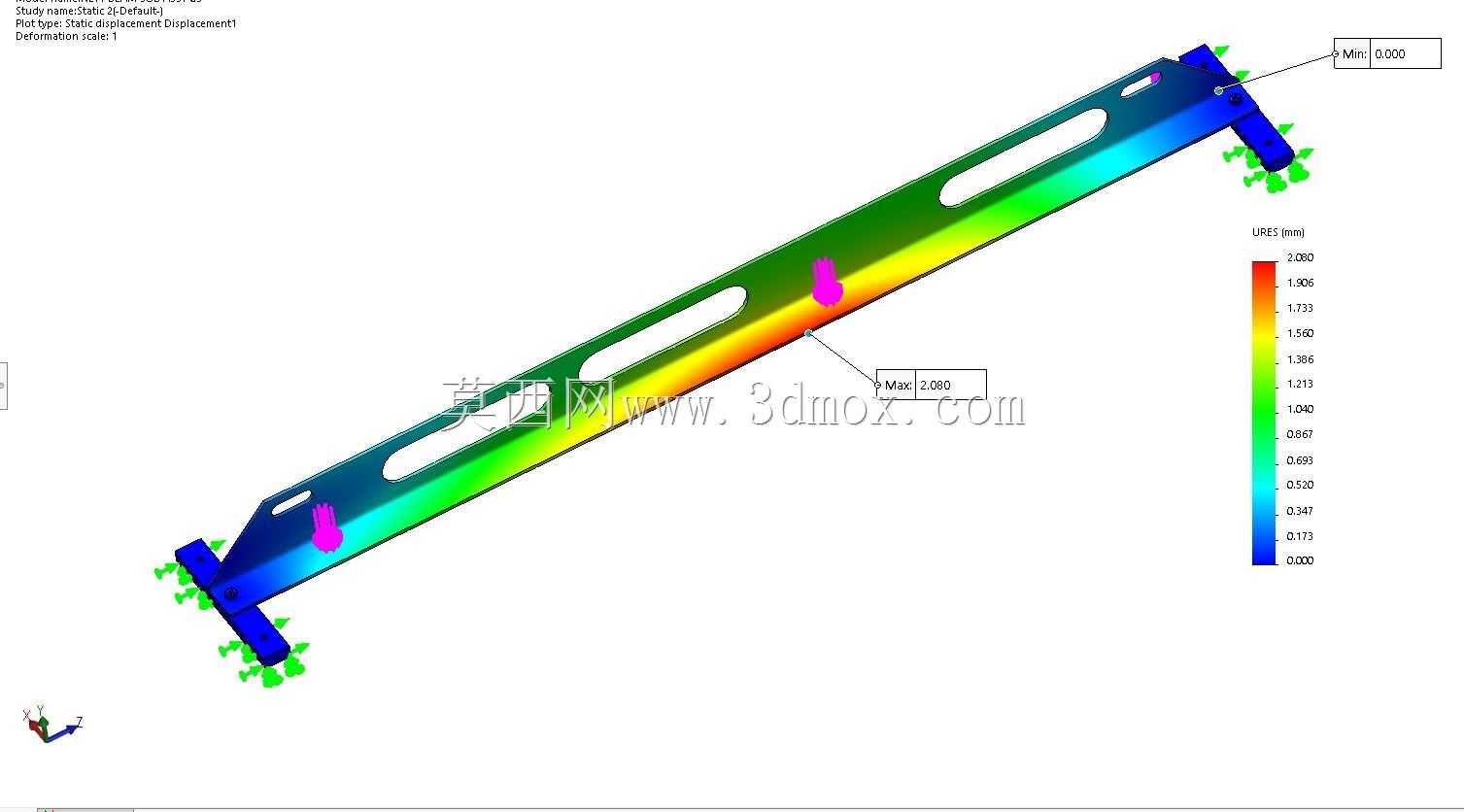

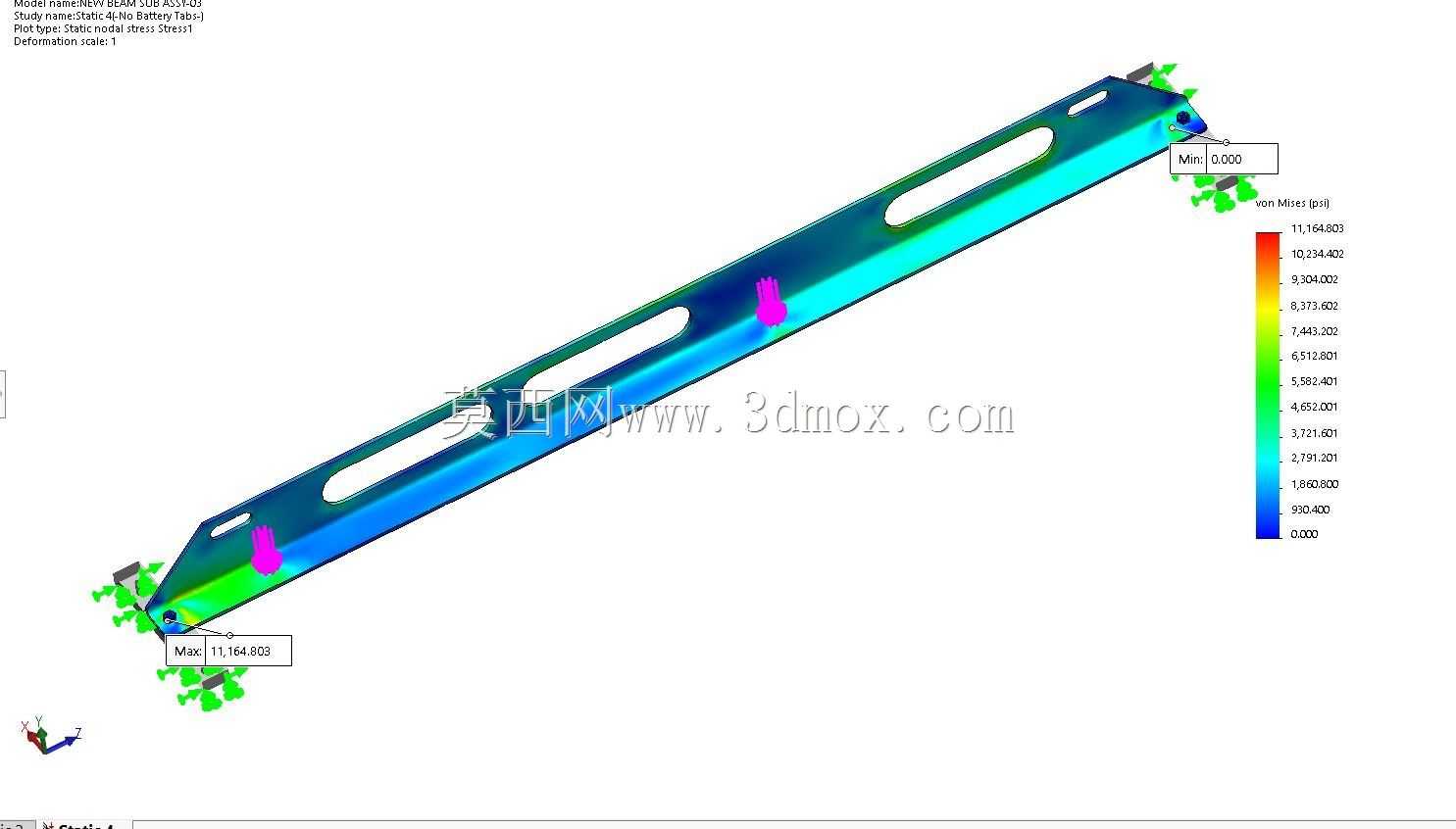

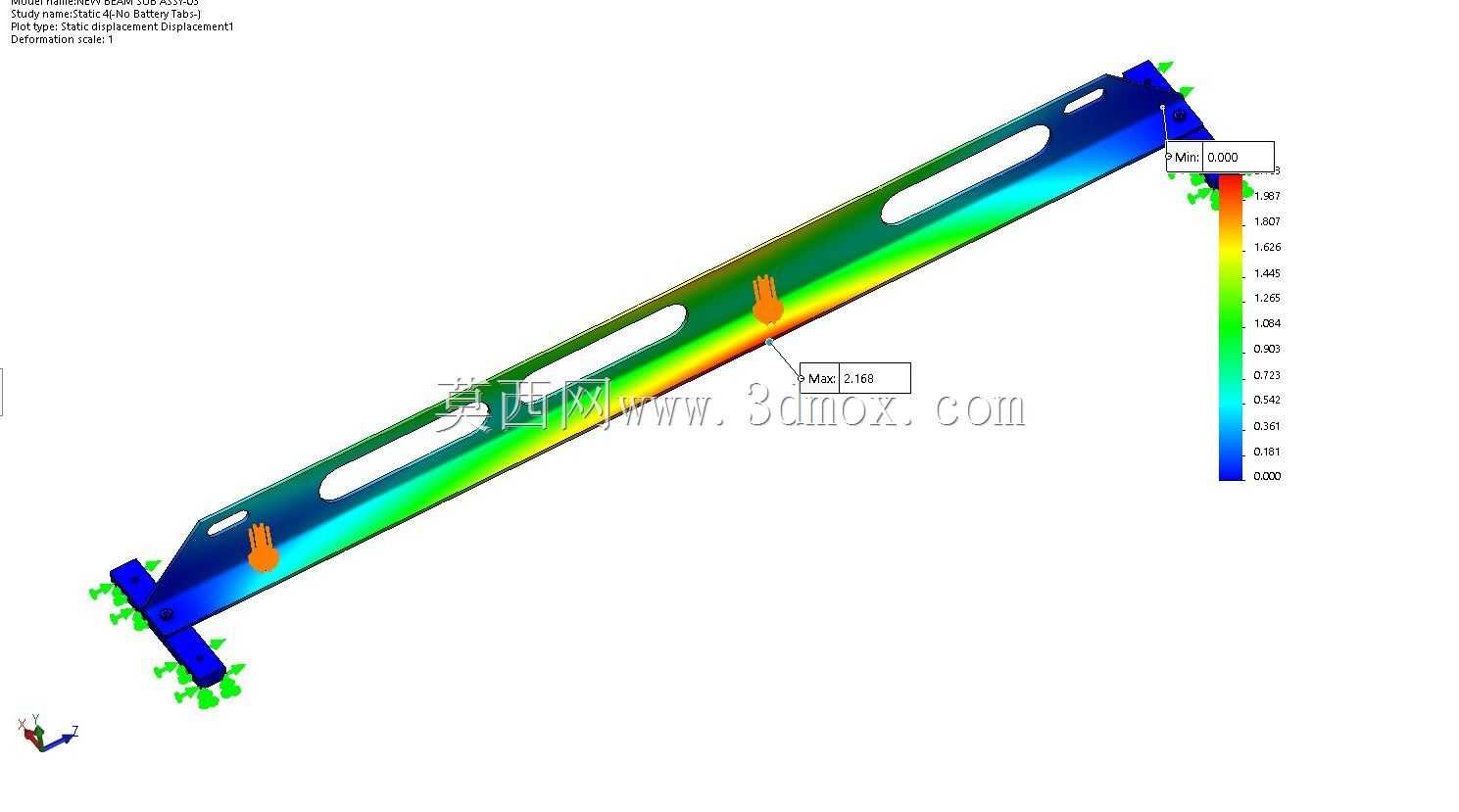

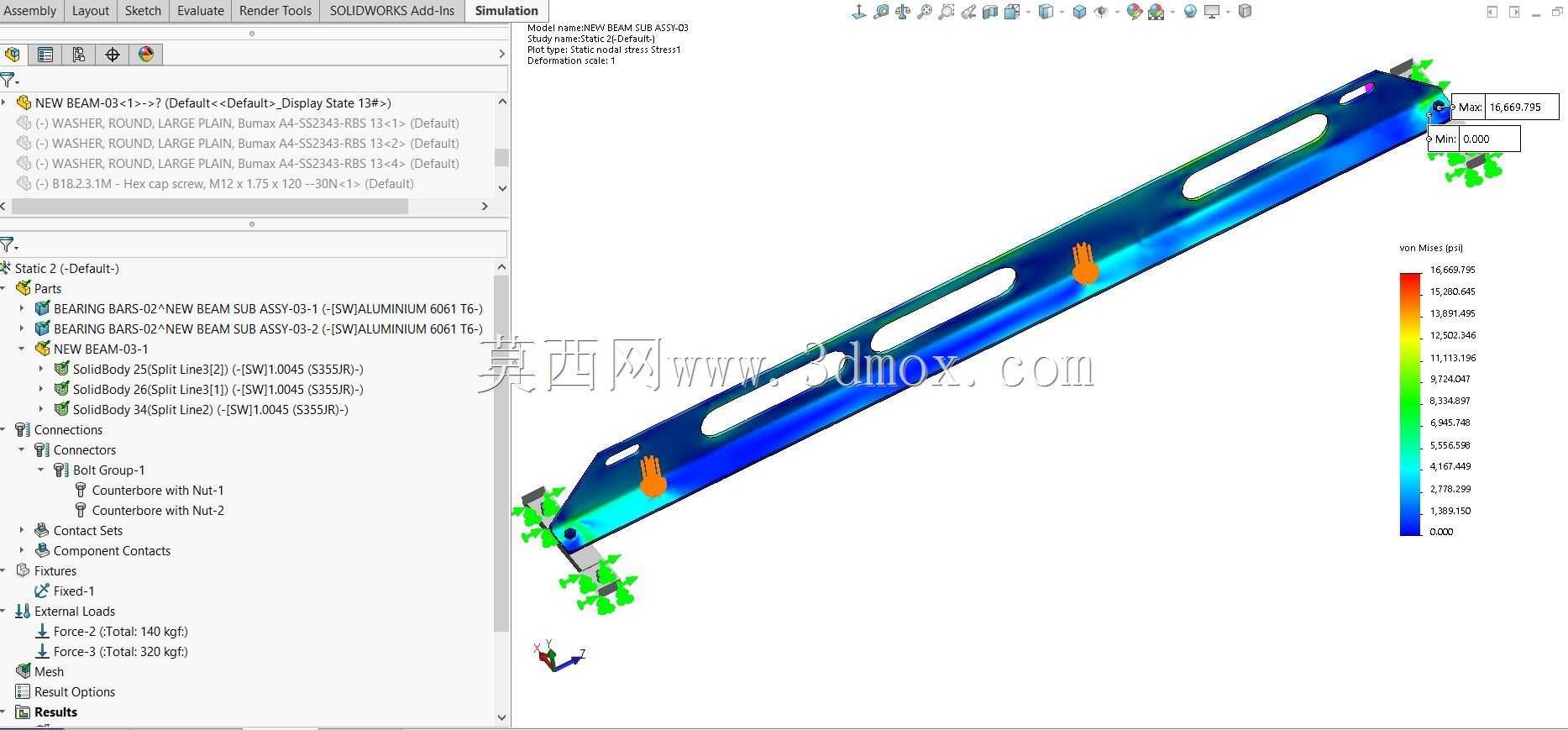

设计过程中摒弃了原有多零件拼接的冗余结构思路,将原本需要拆分加工、逐一组装的多个支撑构件整合为仅三个主体零件的组合结构,大幅减少了零件数量,从源头上降低了装配累计误差,也减少了后续生产过程中的装配工时与物料管理成本。结构主体采用钣金折弯工艺成型,配合局部焊接连接,折弯处通过合理的圆角设计避免应力集中,焊接位置选择在应力水平较低的连接区域,避开主要承载路径上的应力集中点,保证焊接部位不会在长期交变载荷下出现疲劳开裂问题。

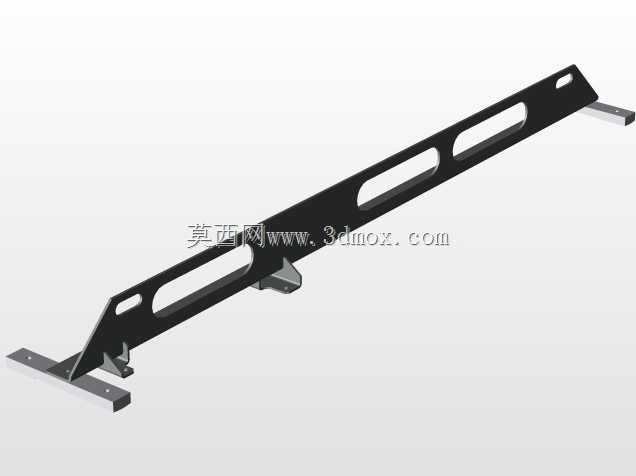

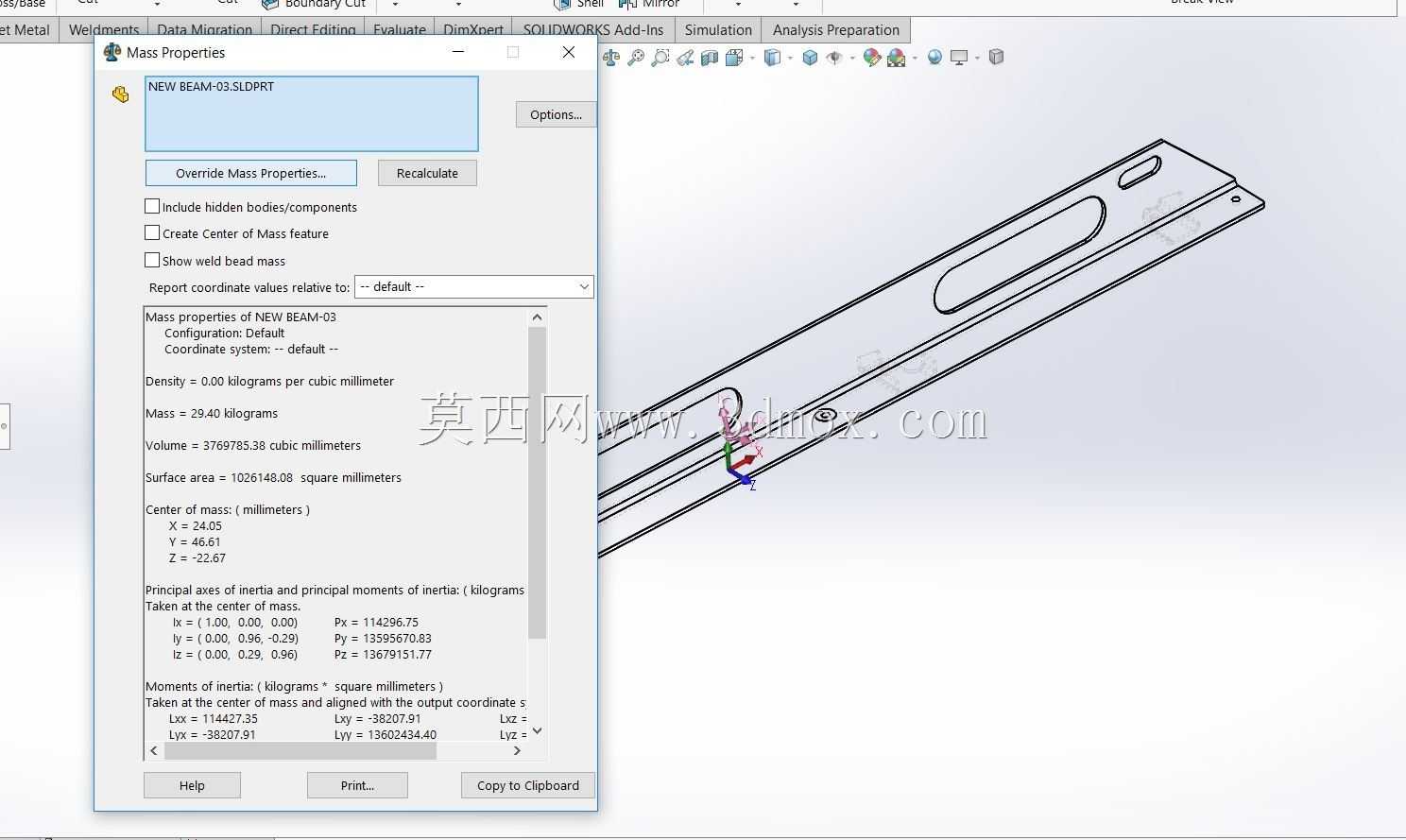

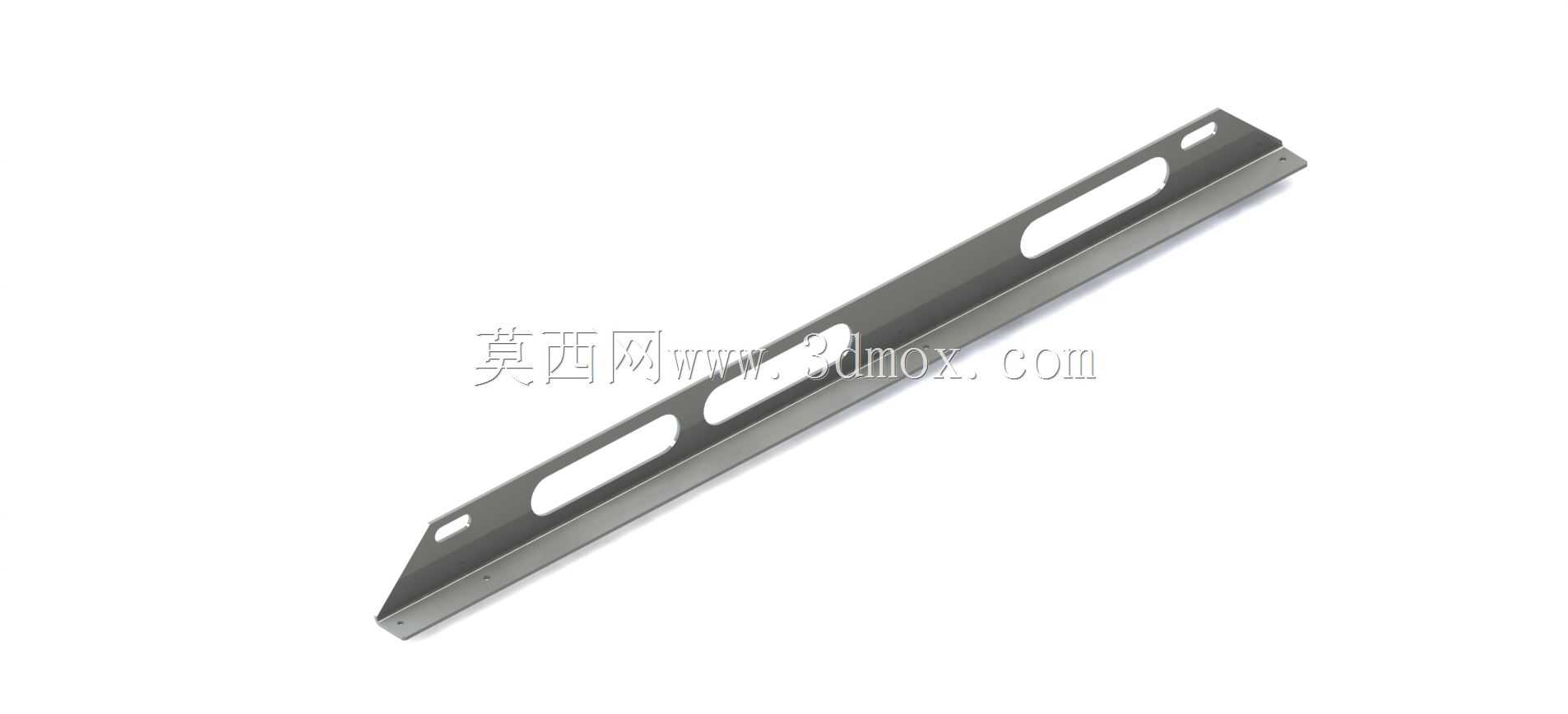

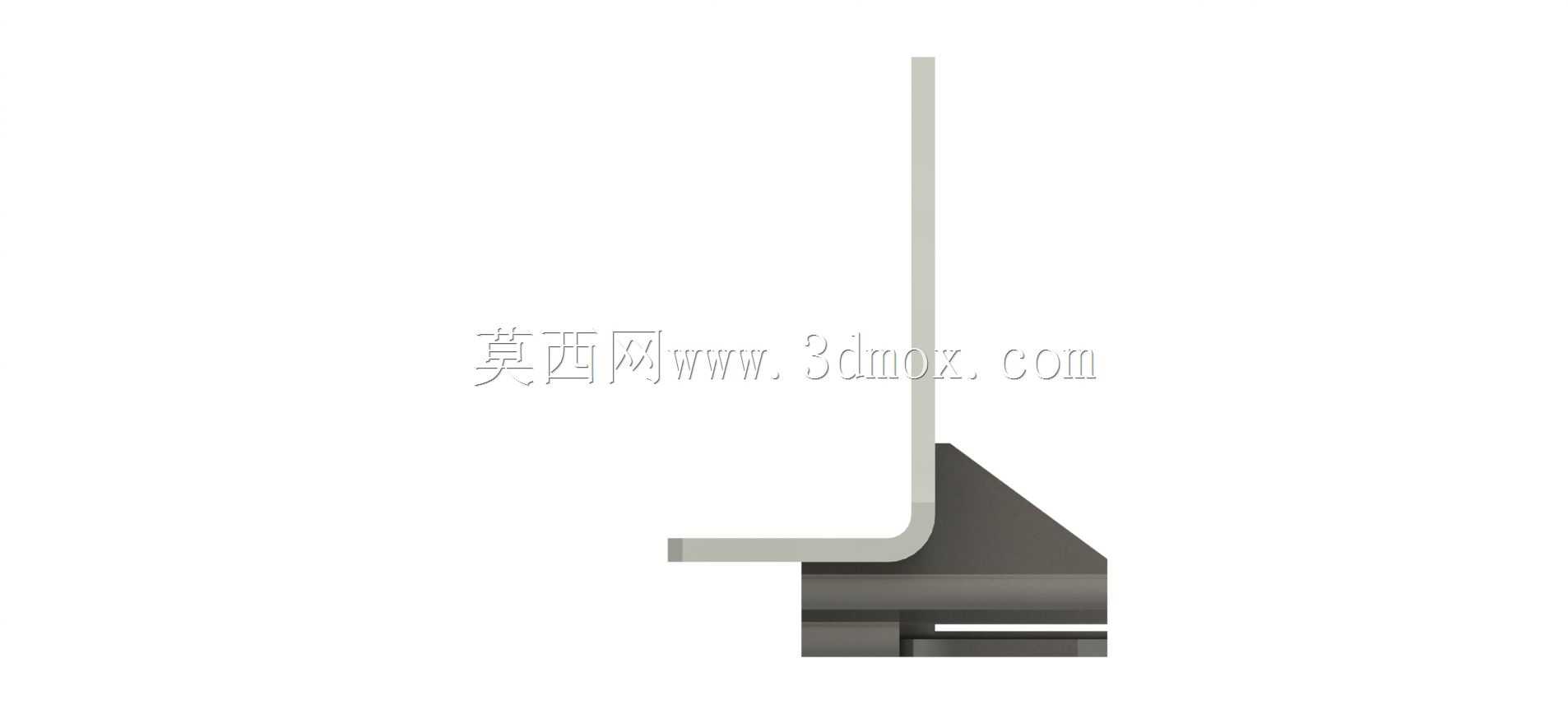

从减重效果来看,相比原有同承载能力的底架结构,整体重量降低37%,这一减重幅度在轨道交通车载构件设计中具备明显优势,能够有效降低整车自重,间接提升车辆的载荷利用率与运行能效。结构的安装边界充分考虑了现有车载设备的安装孔位匹配,支撑臂上开设的长圆形安装孔可适配一定范围内的安装位置偏差,降低对上游构件加工精度的严苛要求,提升现场装配的容错率。支撑构件的截面采用带减重孔的槽型结构,在保证截面抗弯模量满足承载要求的前提下,尽可能去除非承载区域的材料,减重孔的边缘做了圆弧过渡处理,避免孔边应力集中导致的结构失效。

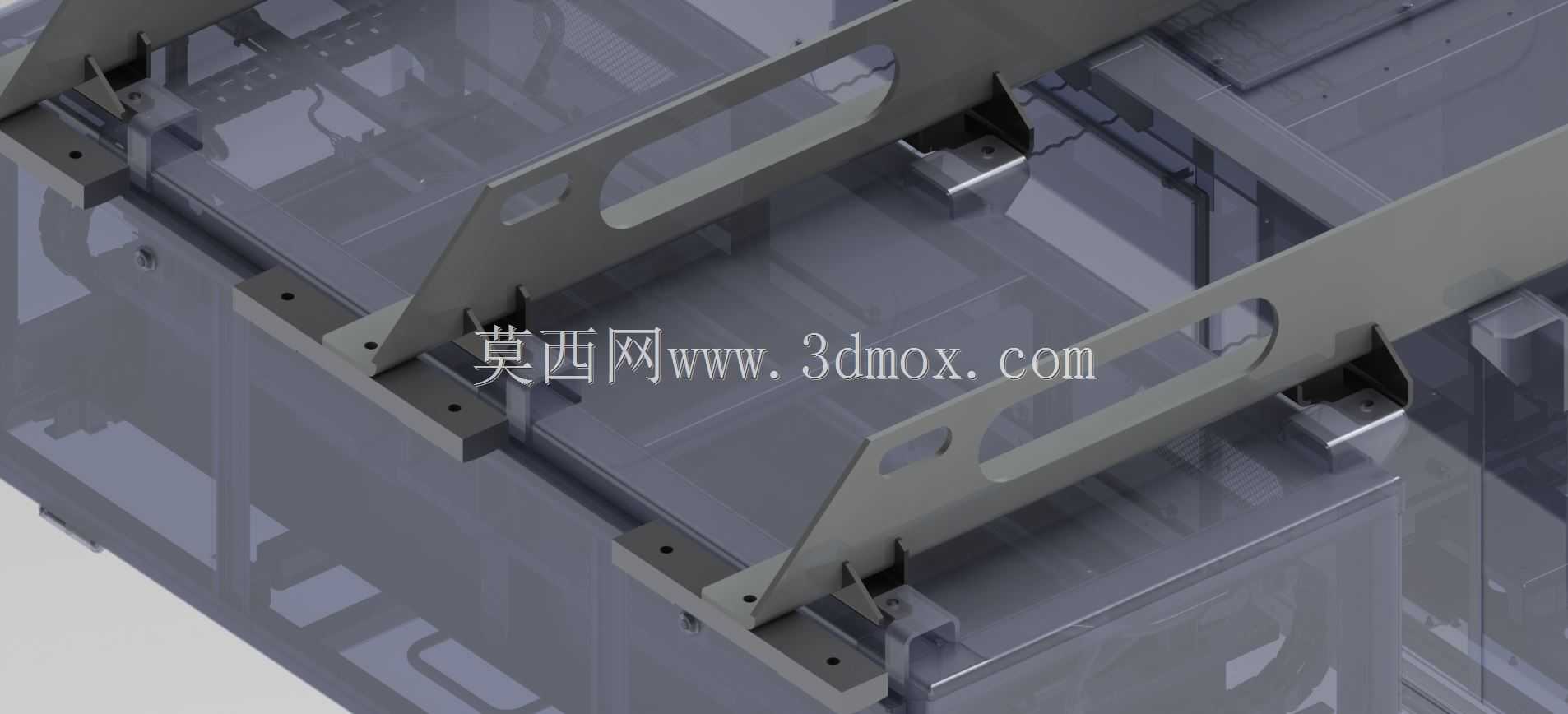

结构的安装基面设置了多个带衬垫的固定点位,每个固定点位都通过折弯加强筋提升局部刚度,避免螺栓紧固时出现基面变形,保证安装后设备的平面度要求。三个主体零件之间的焊接接头采用角焊缝设计,焊缝长度根据每个连接位置的受力大小做差异化设置,受力较大的主支撑连接位置采用满焊连接,受力较小的辅助定位位置采用段焊,在保证连接强度的前提下控制焊接变形量,减少后续焊后校形的工作量。

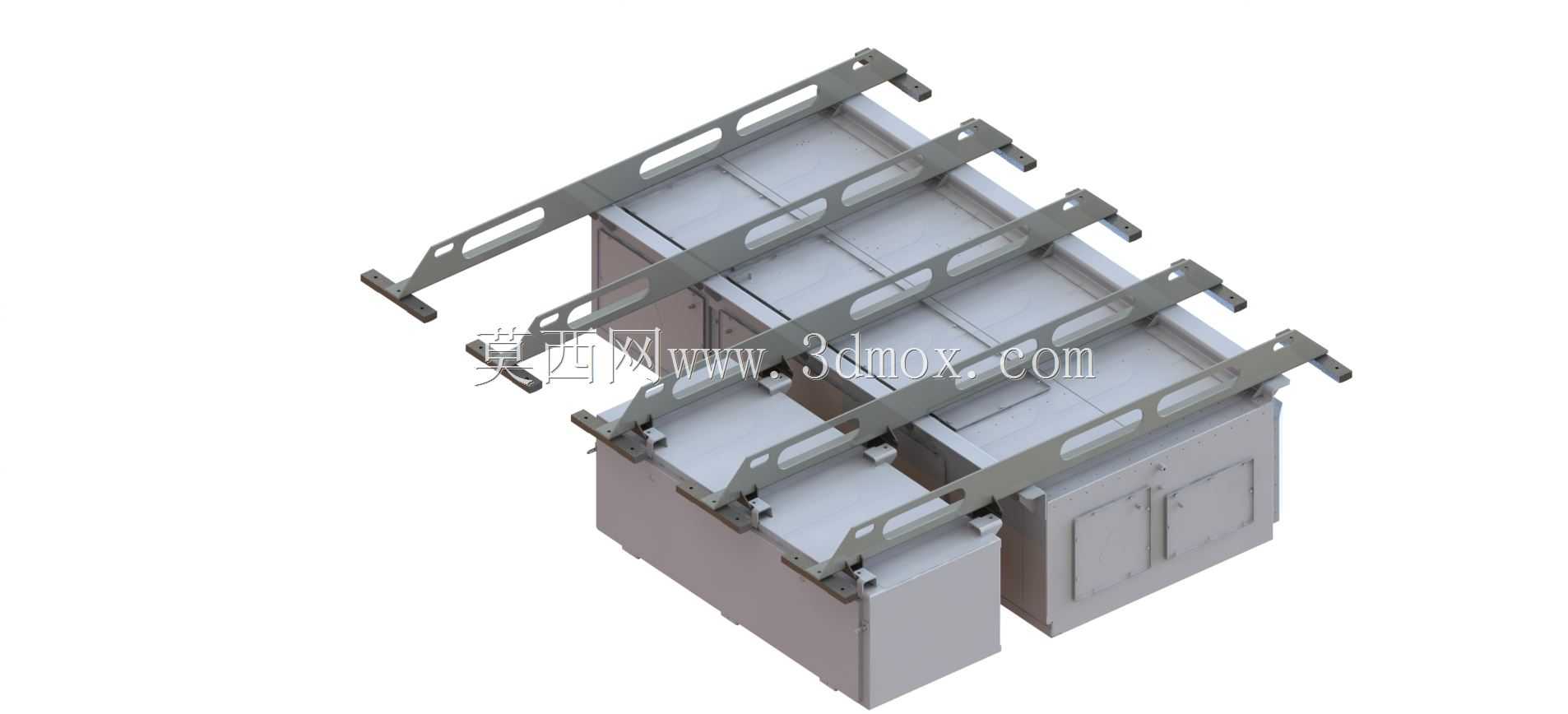

在实际使用场景中,该底架结构可直接适配原有车型的安装接口,无需对周边其他构件做设计变更,即可实现原有结构的替换升级,降低了产品迭代的改造成本。结构的外露边缘全部做了钝边处理,避免安装维护过程中出现割伤风险,符合轨道交通装备的安全设计规范。整体结构的空间布局充分预留了周边管线的穿行空间,不会与车载线缆、管路产生干涉,支撑臂的弯折角度经过反复校核,在保证自身承载能力的同时,给下方设备的维护操作留出了足够的操作空间,无需拆卸底架即可完成下方常规部件的检修作业。
从工艺实现角度看,三个主体零件都可通过常规的钣金剪切、折弯工序完成加工,无需特殊的成型模具,焊接工序也可通过普通的气体保护焊完成,对生产设备的要求较低,适合批量生产加工,生产过程中的材料利用率相比原有拼接结构提升15%以上,有效控制了制造成本。结构的表面处理可根据整车的防腐要求适配电泳、喷漆等常规工艺,所有外露面都具备良好的工艺可达性,不会出现处理死角,保证构件的全生命周期防腐性能。
