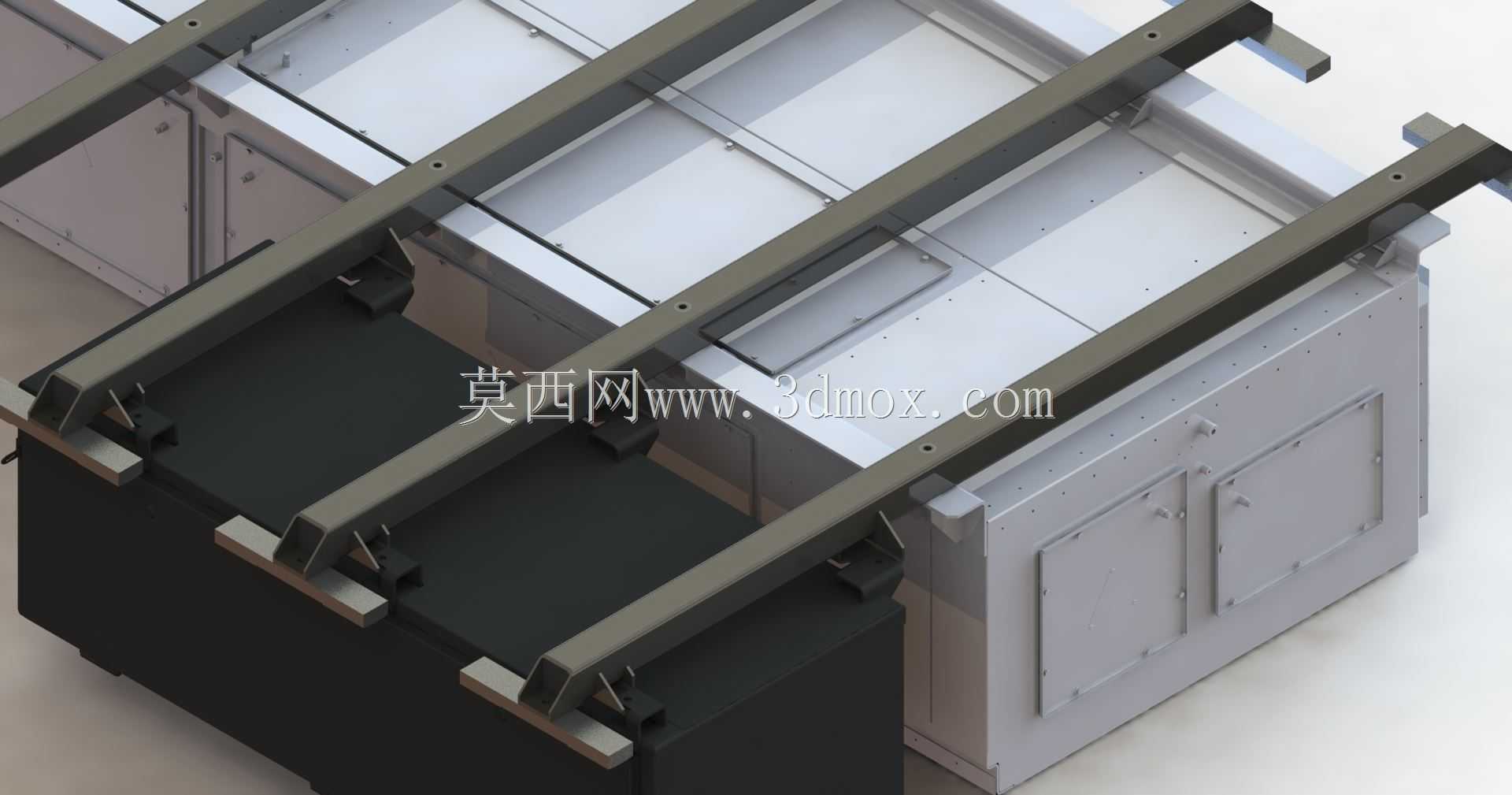

轨道交通设备用全盒式减重底架结构

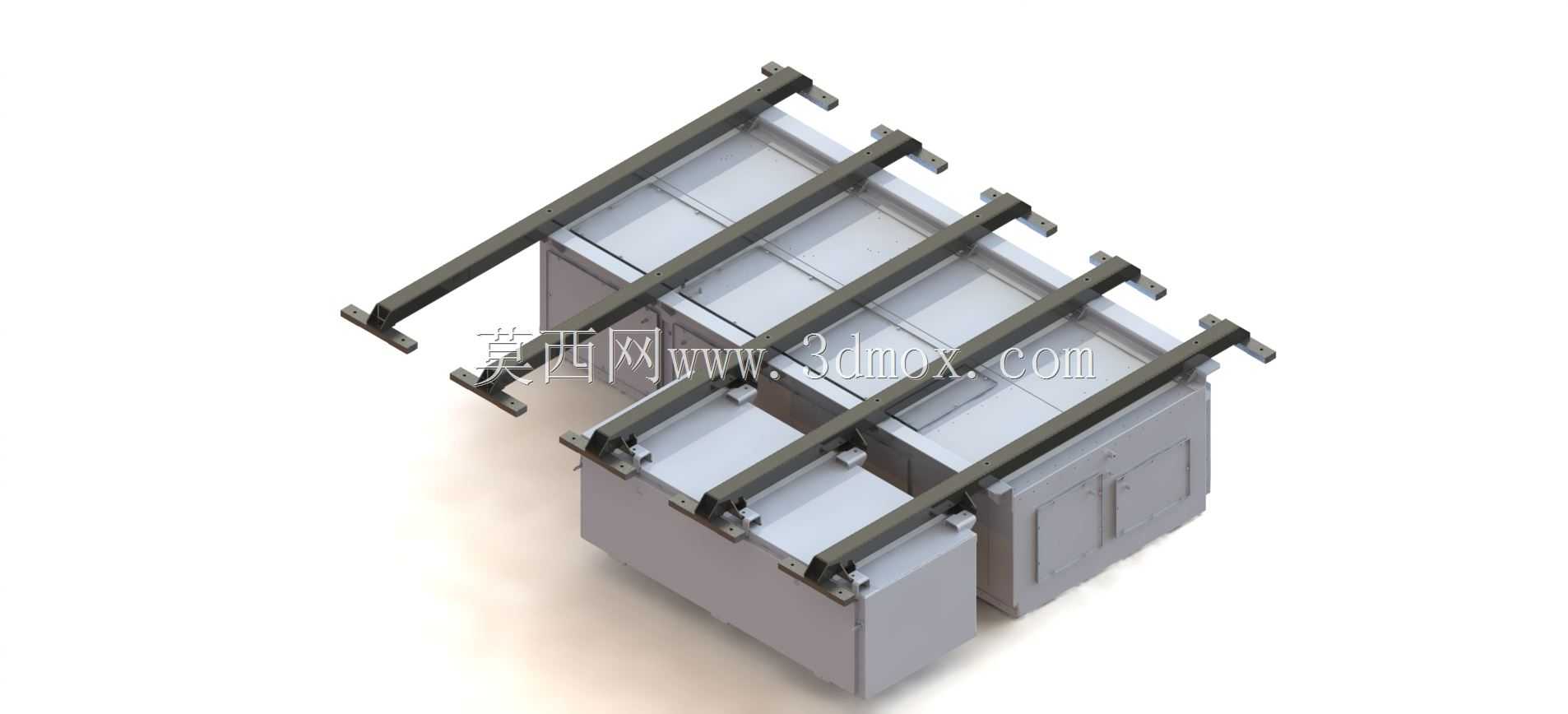

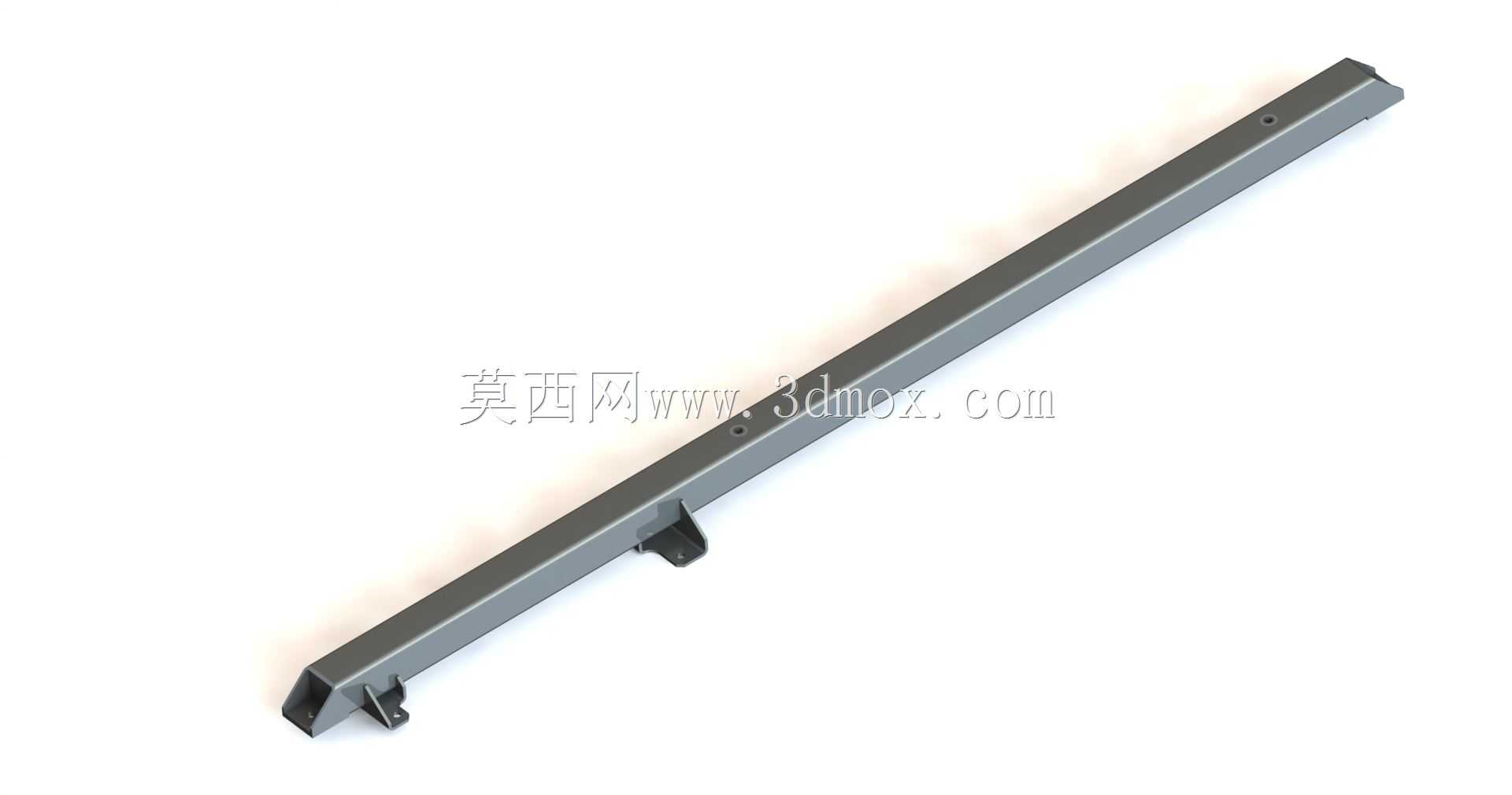

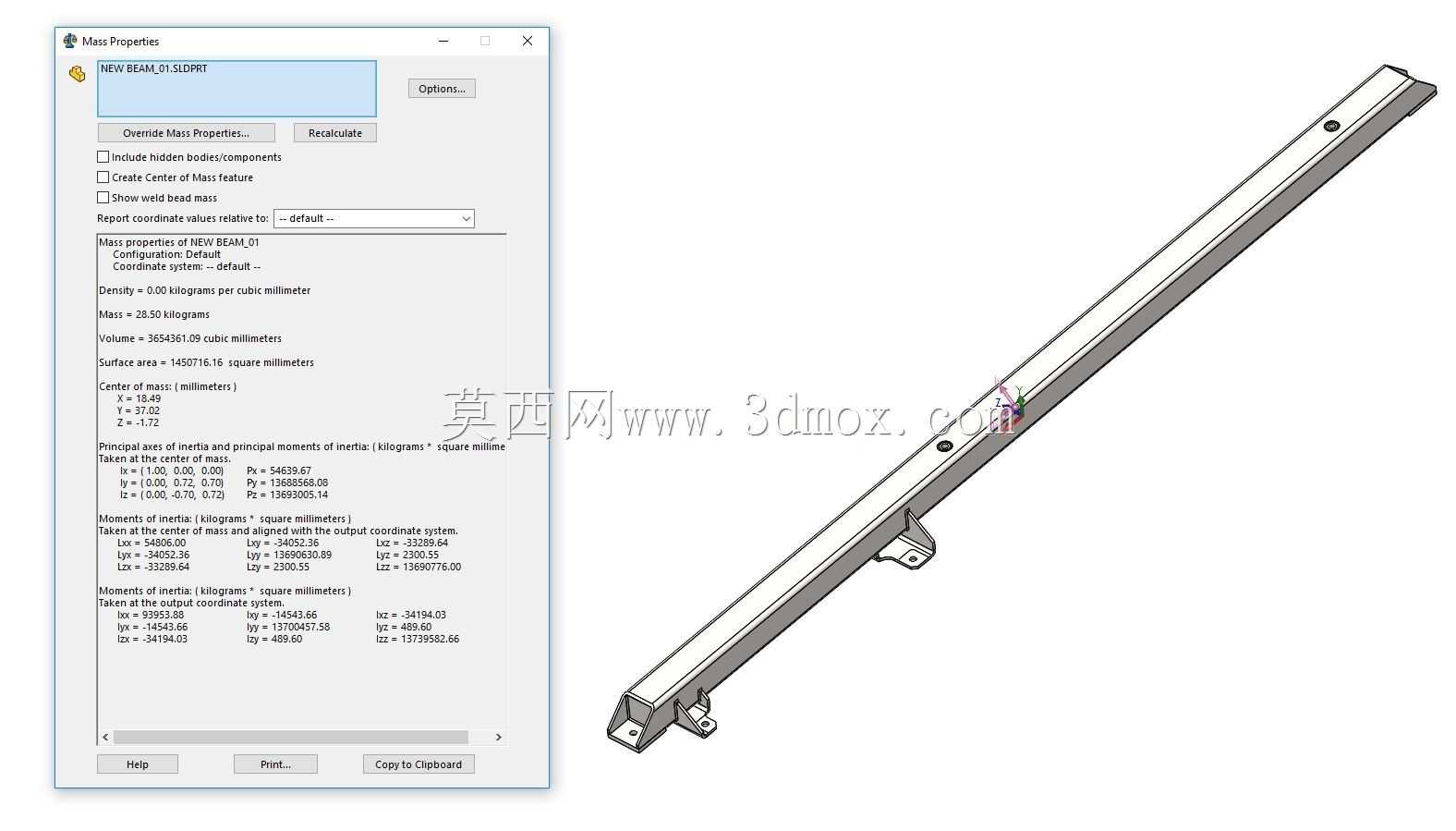

　　在轨道交通车载电气设备的舱体布局中，这类底架结构承担着核心承载与安装定位的作用，日常运维中需要适配舱内模块化功能单元的抽拉、检修与固定需求，同时要满足车辆运行过程中的振动耐受、载荷传递要求。从结构形式来看，该底架采用全盒式封闭承载设计，相较于传统的开式型材拼接框架，整体抗扭刚度提升明显，在同等载荷工况下，通过结构拓扑优化实现了40%的自重削减，这对于轨道交通领域严格控制整车自重、降低运行能耗的需求十分契合。设计阶段优先考虑了型材的一体成型可行性，在材料成本可控的应用场景下，支撑纵梁可采用单块铝型材一体挤压成型，省去多段型材拼接的焊接工序，既减少了焊接变形带来的尺寸公差累积，也能提升框架整体的疲劳强度，

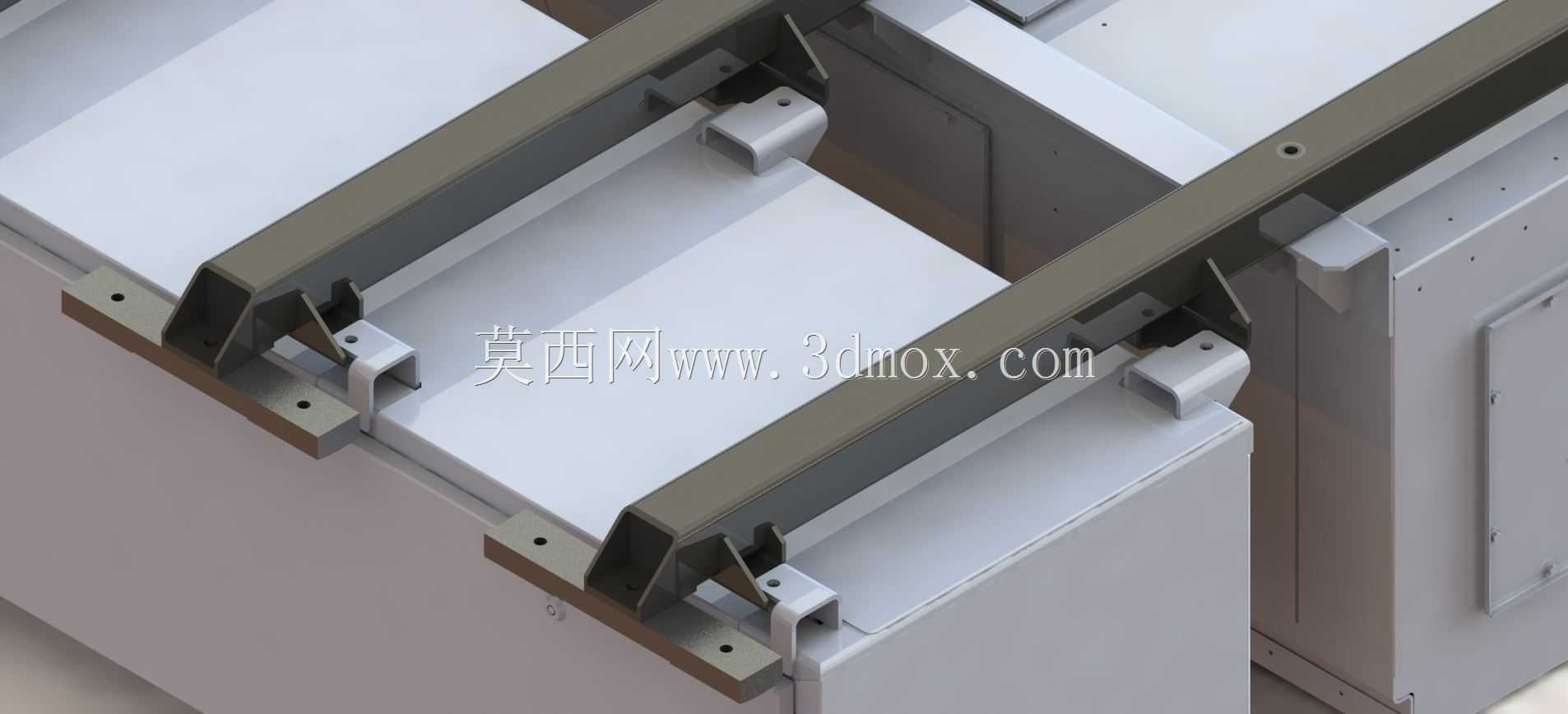

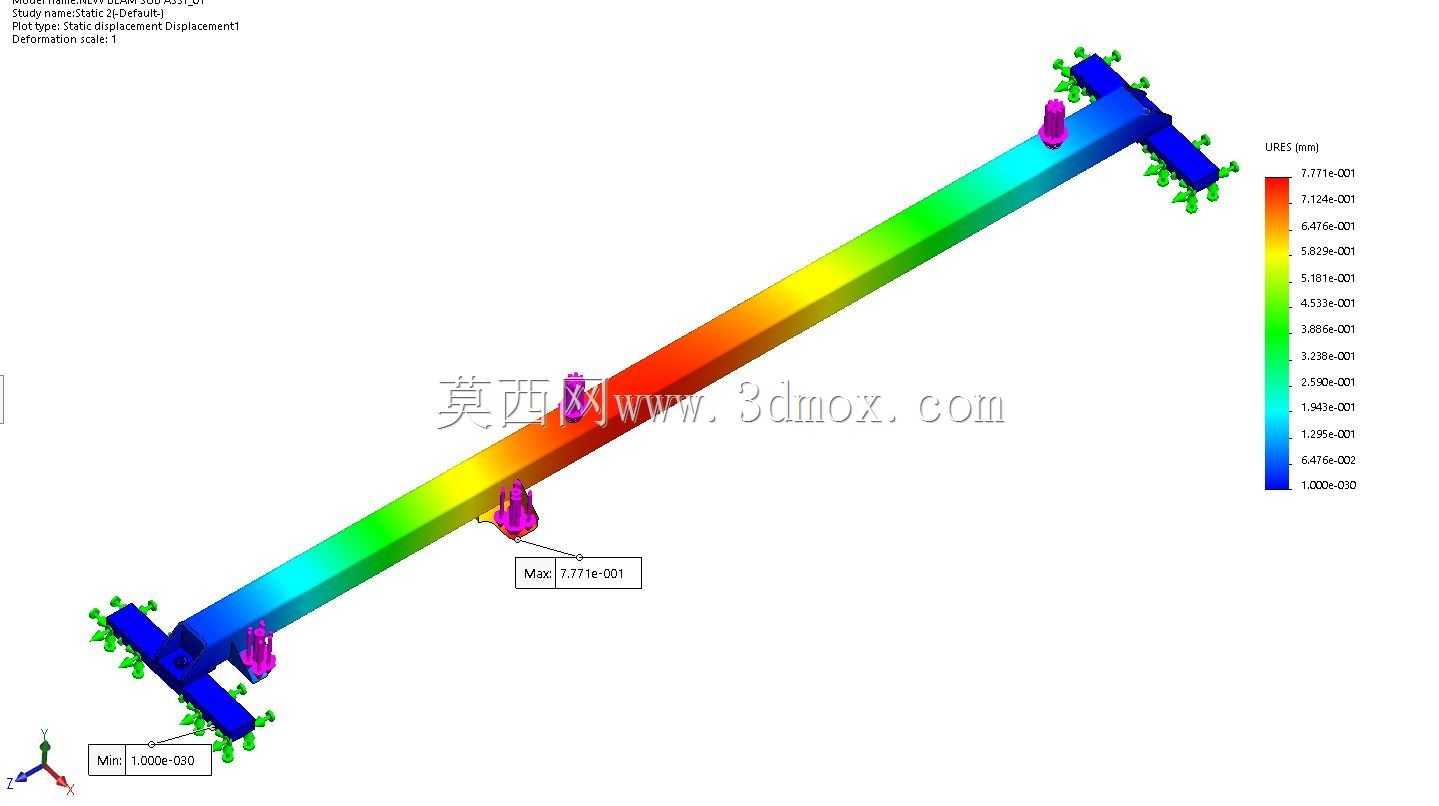

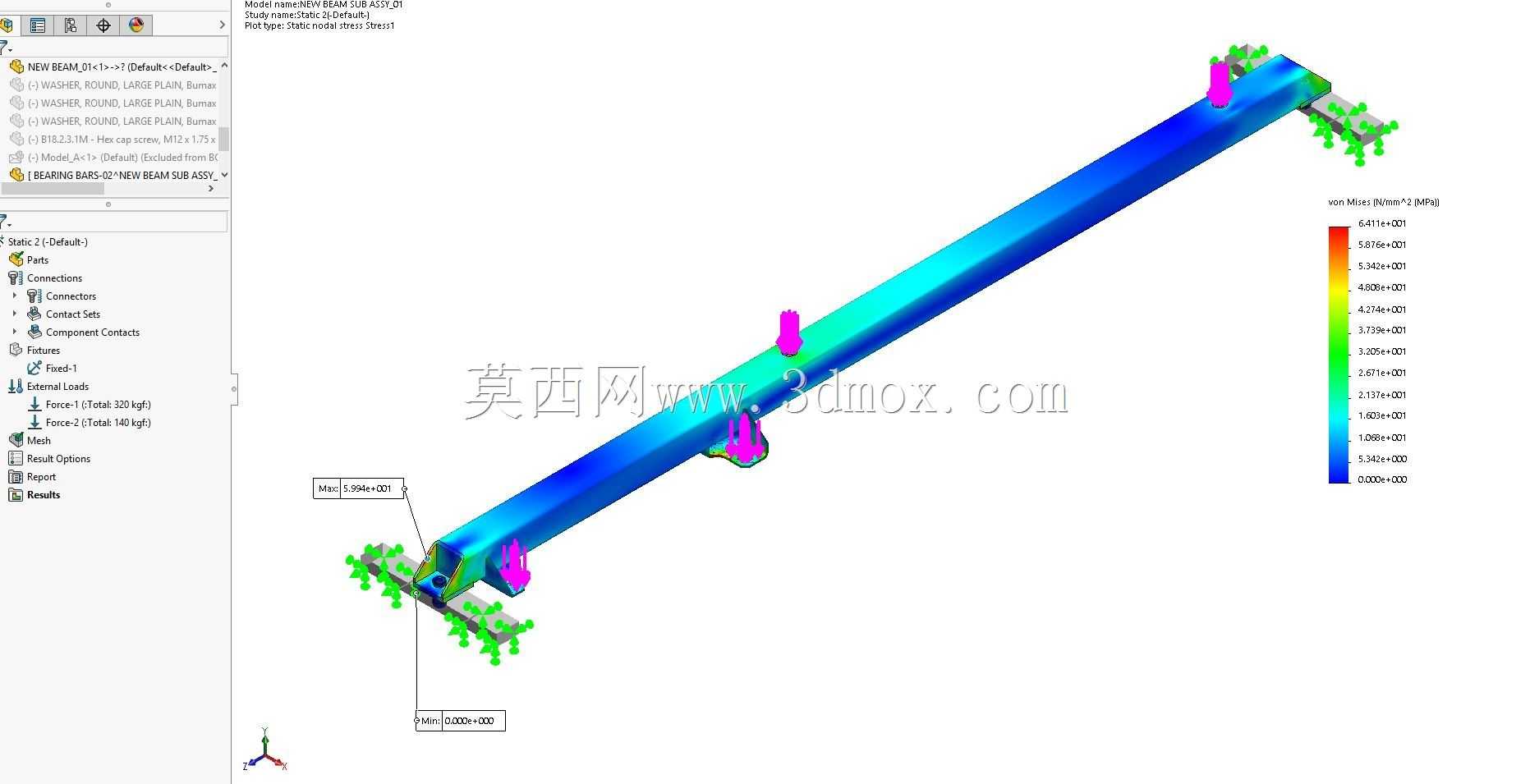

　　避免长期振动工况下焊缝位置出现应力开裂问题。从安装边界来看，底架两侧的安装支座预留了标准化的螺栓过孔与定位卡槽，可直接与舱体侧梁的预装挂点配合，安装时无需现场配焊，仅通过紧固件即可完成快速装配，适配车载设备模块化快装的运维要求；框架内侧设置的多组L型定位托块，对应功能模块的底部安装槽位，模块推入时可沿托块导向面滑入到位，到位后托块上的螺纹孔可直接与模块底部的安装孔对齐，实现快速锁止，大幅缩短现场检修的拆装时长。结构设计过程中，对各承载梁的截面做了变厚度优化，在应力集中的支座连接位置适当增加壁厚，在仅承担导向与辅助支撑的托块位置做了减重挖槽，在保证整体承载能力满足1.5倍额定载荷静强度测试、3倍额定载荷冲击测试要求的前提下，

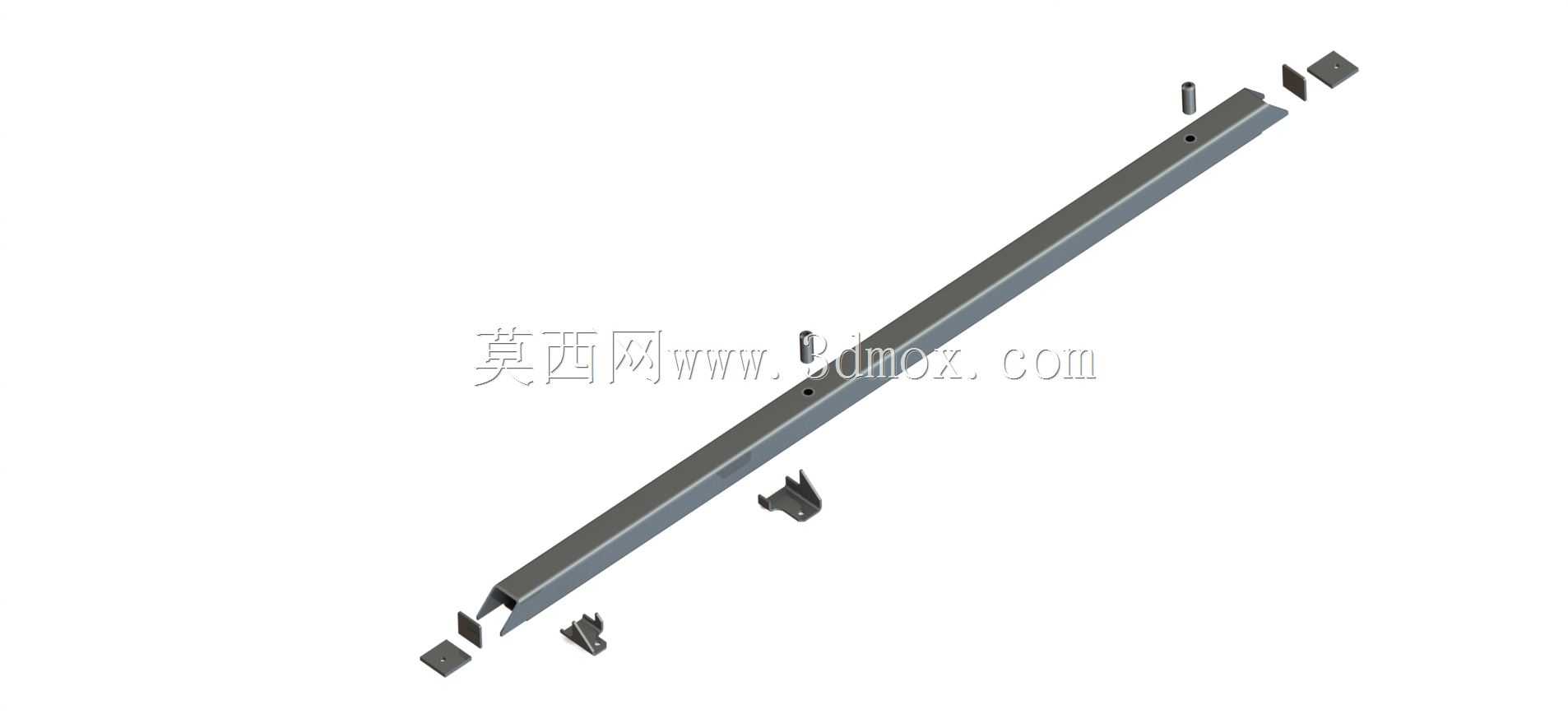

　　最大化去除冗余材料。纵梁与横梁的连接位置采用了嵌入式榫卯配合加角部加强筋的结构，相较于传统的平板角码连接，该结构的连接面接触面积更大，载荷传递路径更顺畅，能有效分散车辆运行时纵向、横向冲击带来的局部应力，避免连接位置出现应力集中导致的结构失效。在实际应用场景中，这类底架不仅可用于轨道交通车载电气舱的模块承载，也可适配工业机柜内部重型功能模块的支撑安装，针对需要频繁抽拉检修的模块化设备，该结构的导向托块可根据模块重量调整布置密度，单托块的额定承载可通过更换型材壁厚实现灵活调整，无需重新开模制作整体框架，具备较强的场景适配性。设计时还预留了接地端子的安装位与线缆走线的缺口，可避免后续布线时对框架进行二次切割破坏防腐层，

　　框架整体表面可根据应用场景选择阳极氧化或者喷塑处理，适配不同腐蚀等级的使用环境。从尺寸匹配性来看，该底架的宽度方向可根据舱体内宽调整纵梁间距，长度方向可通过增减横梁数量适配不同长度的功能模块，整体具备较好的系列化拓展能力，能够覆盖多数工业柜类、车载舱类设备的内部模块支撑需求，在保证结构强度的前提下实现轻量化与装配便捷性的平衡。
