轻量化火箭连接支座结构设计

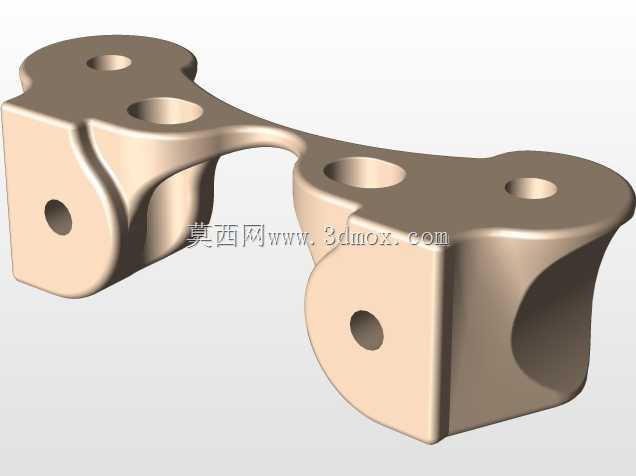

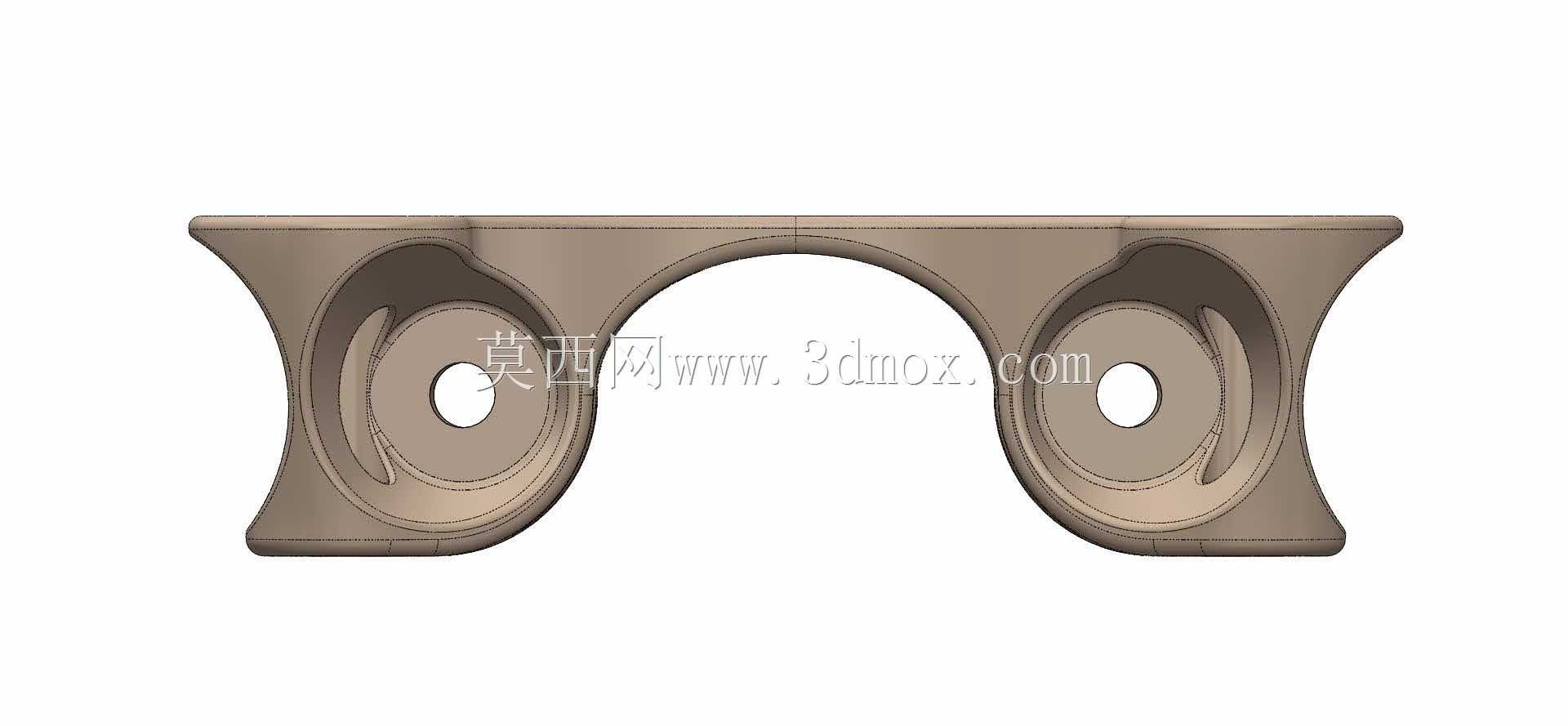

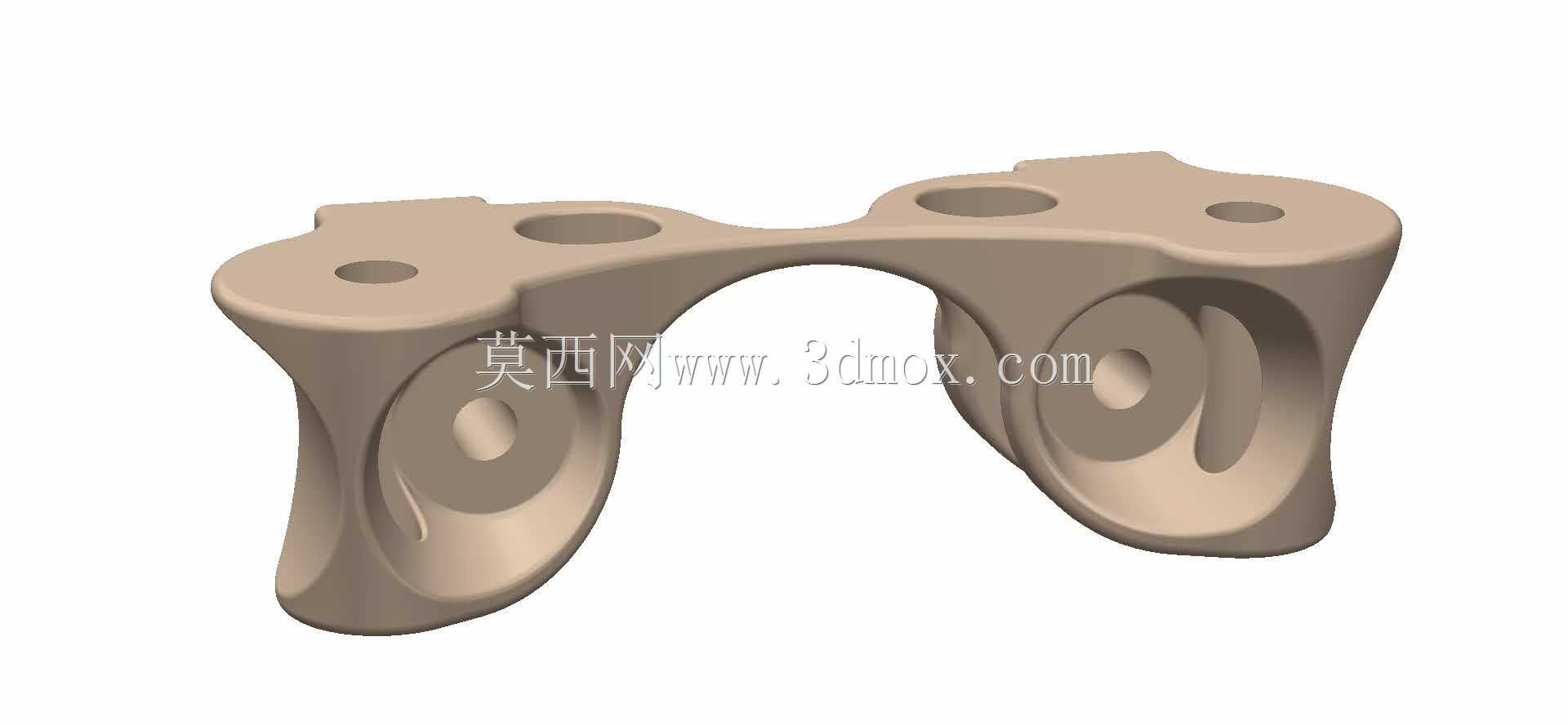

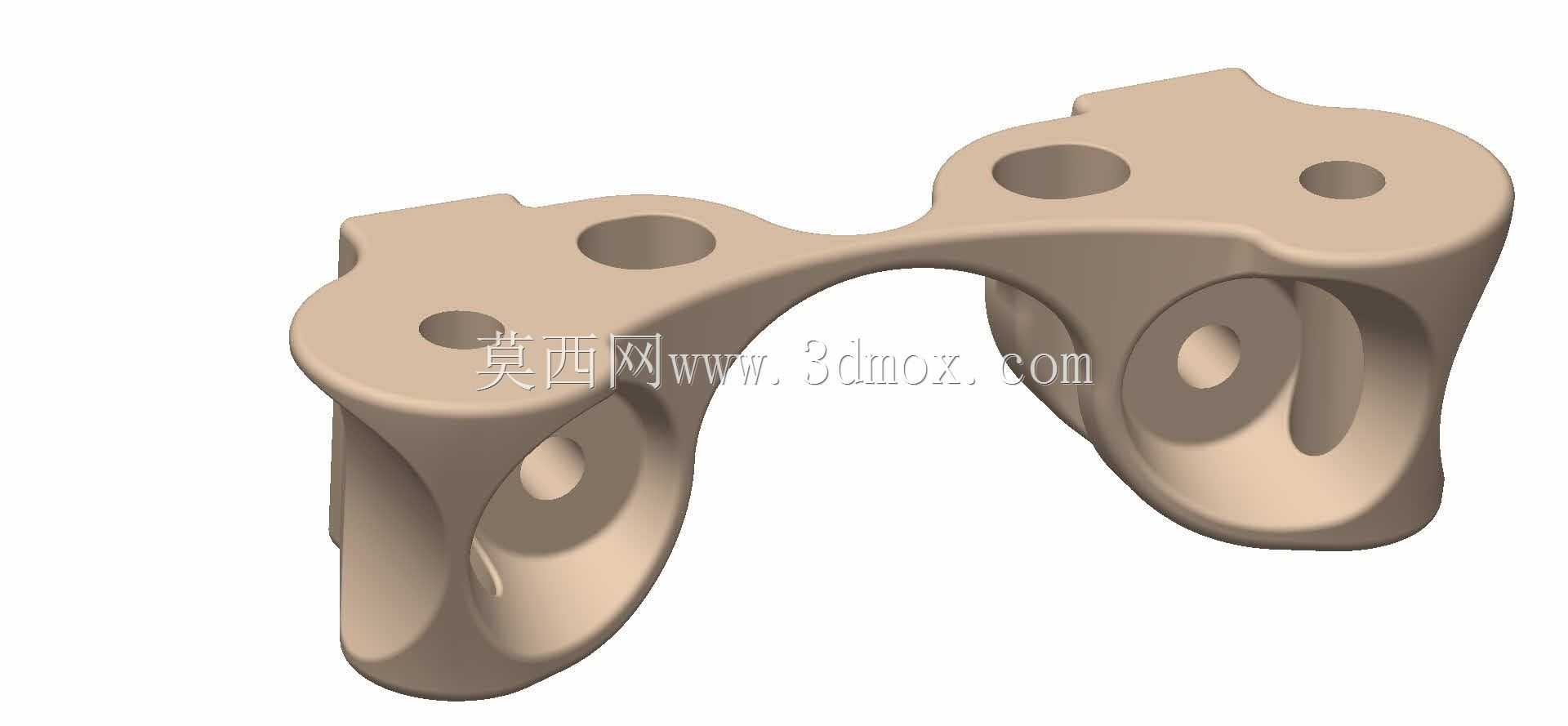

　　在航天运载火箭的部段连接场景中，这类支座承担着相邻舱段间的载荷传递与定位固定作用，区别于传统上下双连接点的支座设计，该结构在设计阶段就瞄准箭体结构减重的核心需求，取消了上部冗余的连接点位，仅依靠下部的安装孔完成与箭体安装面的固定对接，从根源上减少了配套紧固件的使用数量，进一步压缩了连接结构的整体重量占比。从实际使用场景来看，这类支座多布置在火箭仪器舱与动力舱的连接环带区域，需要承受飞行阶段的轴向过载、横向振动以及级间分离瞬间的冲击载荷，因此结构的刚度匹配与应力分布均匀性是设计时的核心考量点。整个结构采用一体化的异形曲面构型，左右对称设置的两个下沉式环形槽位，是与相邻舱段对接凸台的配合定位面，槽位中心的通孔用于穿装连接螺栓，

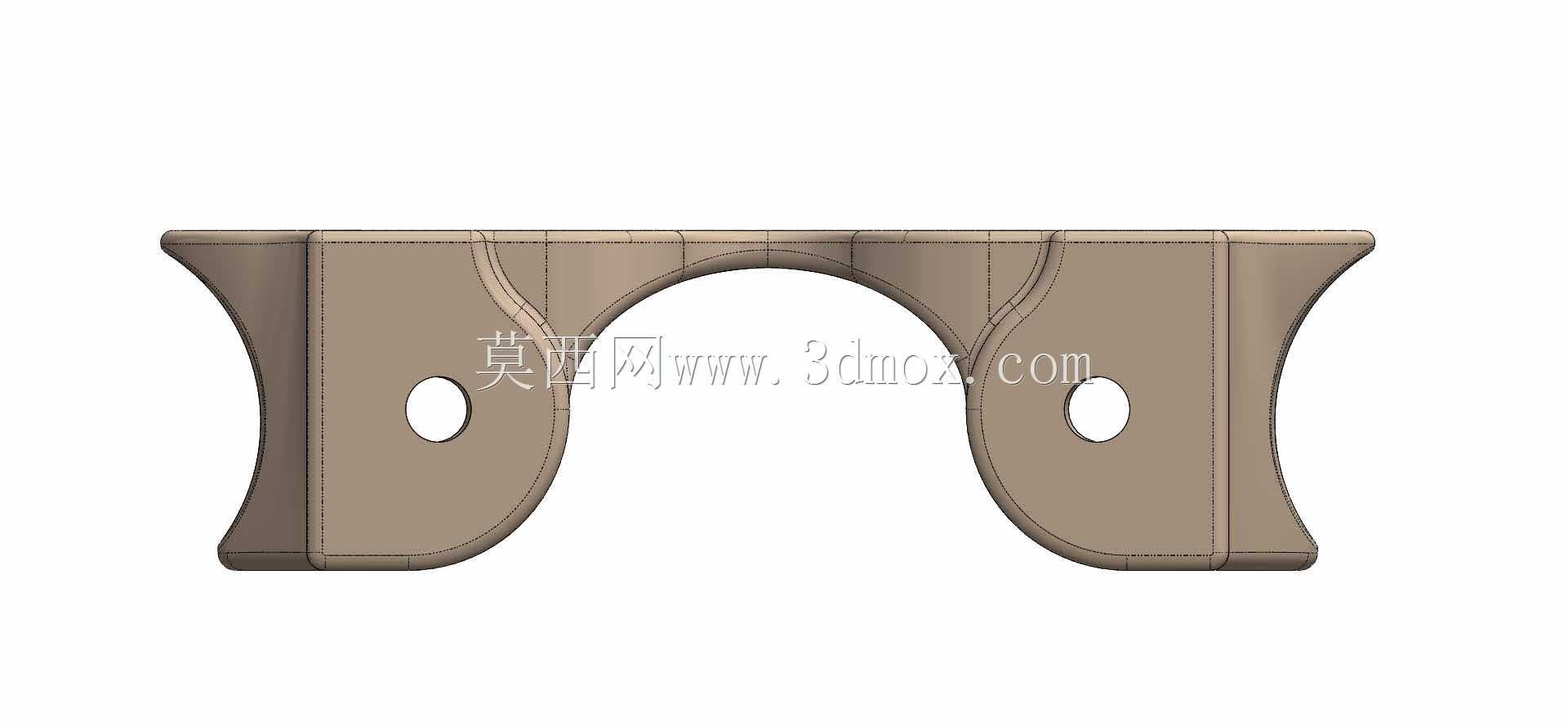

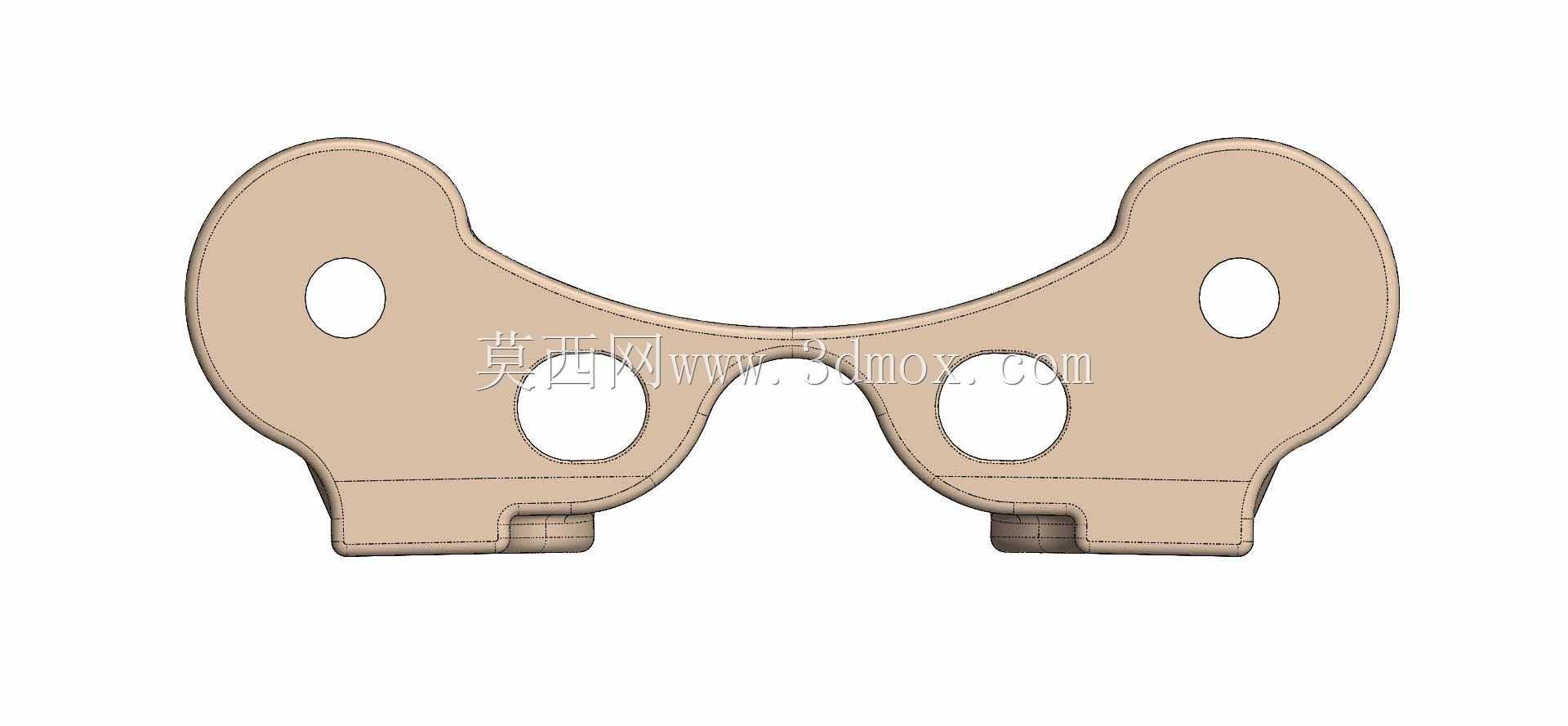

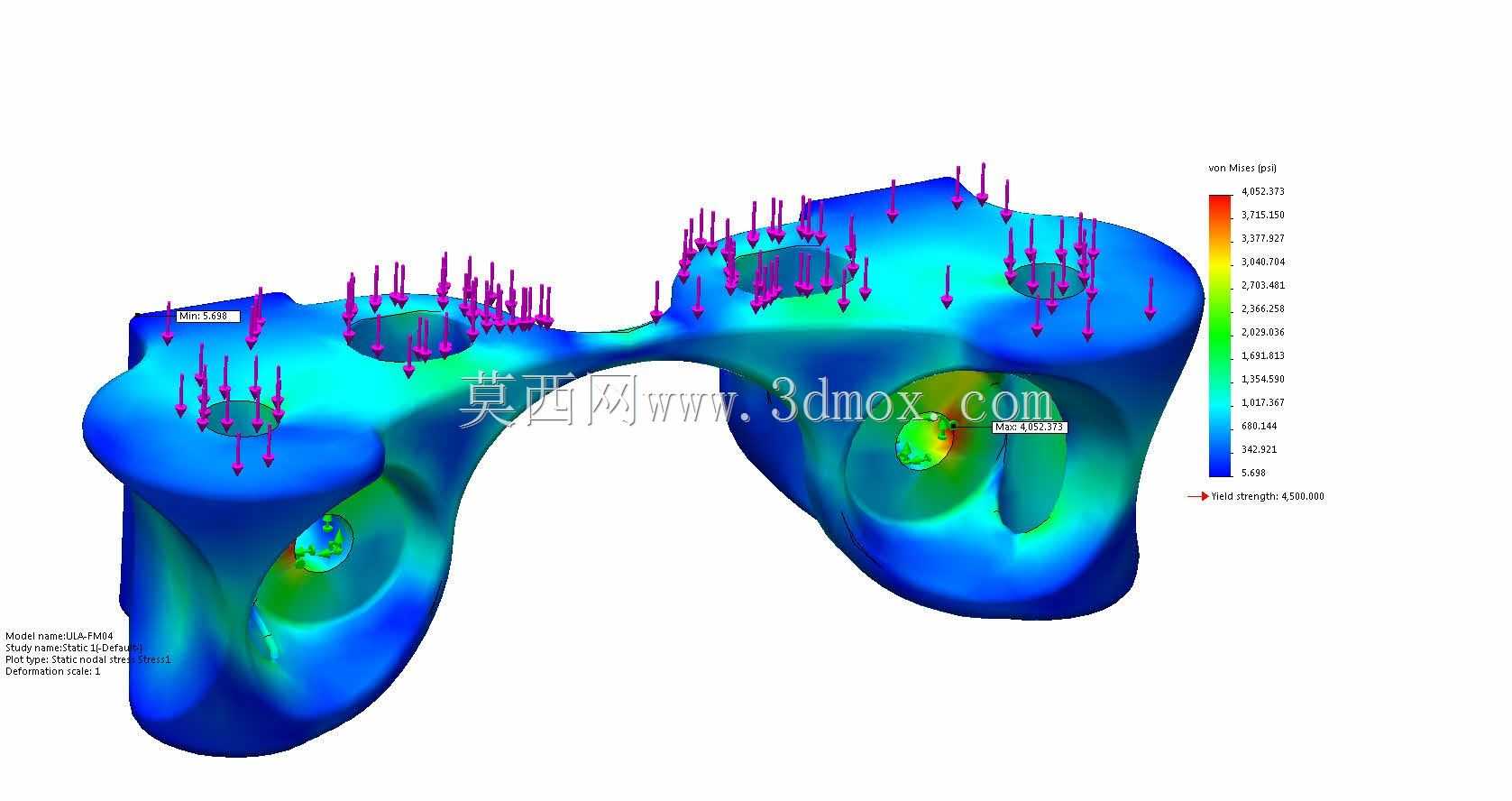

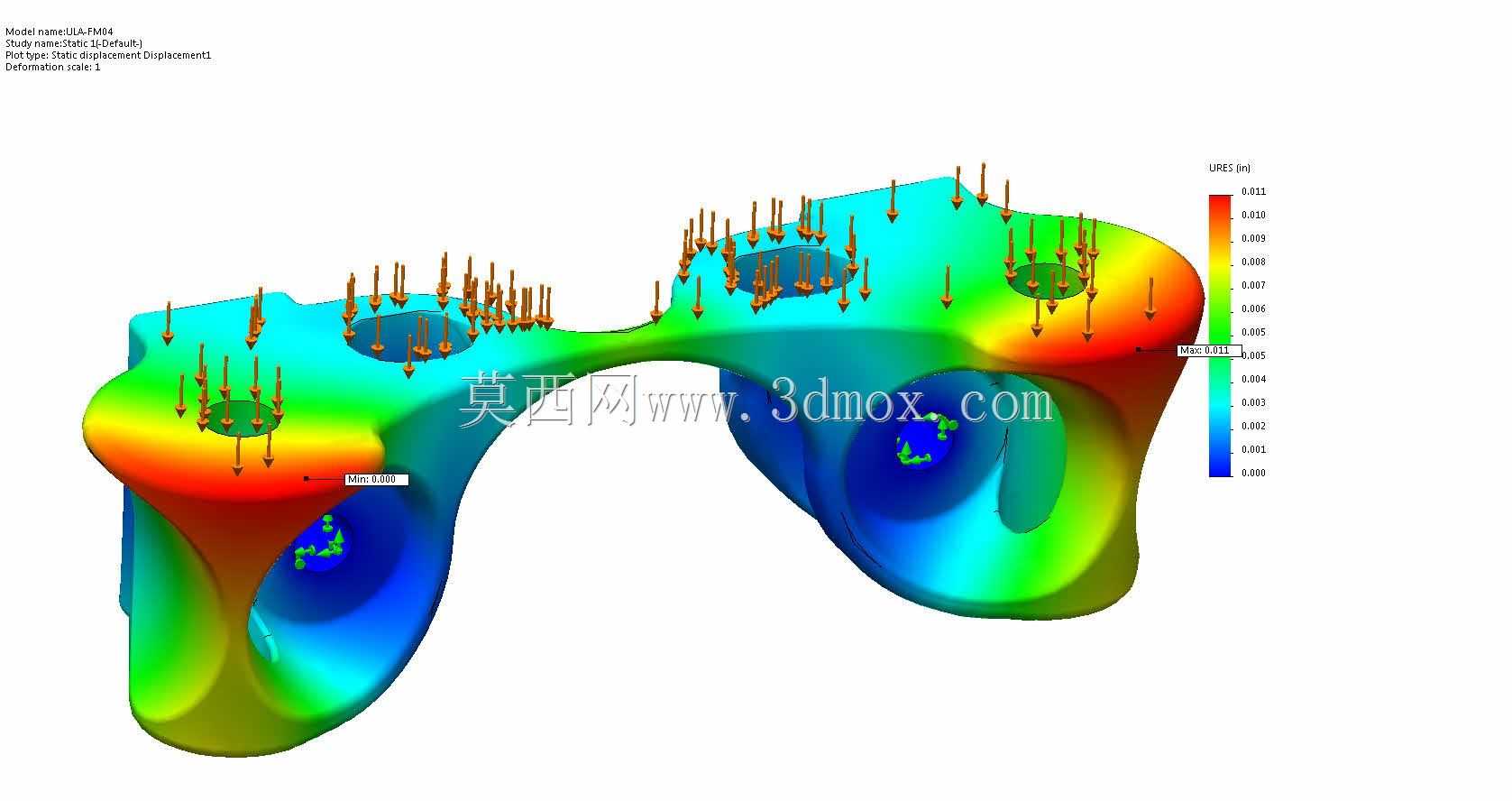

　　配合面的深度经过精确计算，既可以保证对接时的定位精度，避免安装过程中出现错位，也能让螺栓头部完全沉入槽内，不会突出结构表面影响相邻部段的装配间隙。上部的多个通孔为工艺孔与辅助定位孔，在装配阶段可用于穿装定位销，完成支座与安装面的初定位，待主连接螺栓紧固后，部分孔位也可作为线缆穿装的过孔使用，兼顾了装配工艺性与空间利用率。结构中部的大跨度拱形镂空是减重设计的核心体现，设计过程中通过拓扑优化计算，将非主载荷传递路径上的材料全部去除，拱形的曲面过渡可以让载荷从上部安装点顺畅传递到下部的支撑腿结构，避免直角过渡带来的应力集中问题，同时拱形结构自身的抗扭刚度也能满足飞行过程中的复杂载荷要求，不会因为镂空减重出现结构失稳的问题。

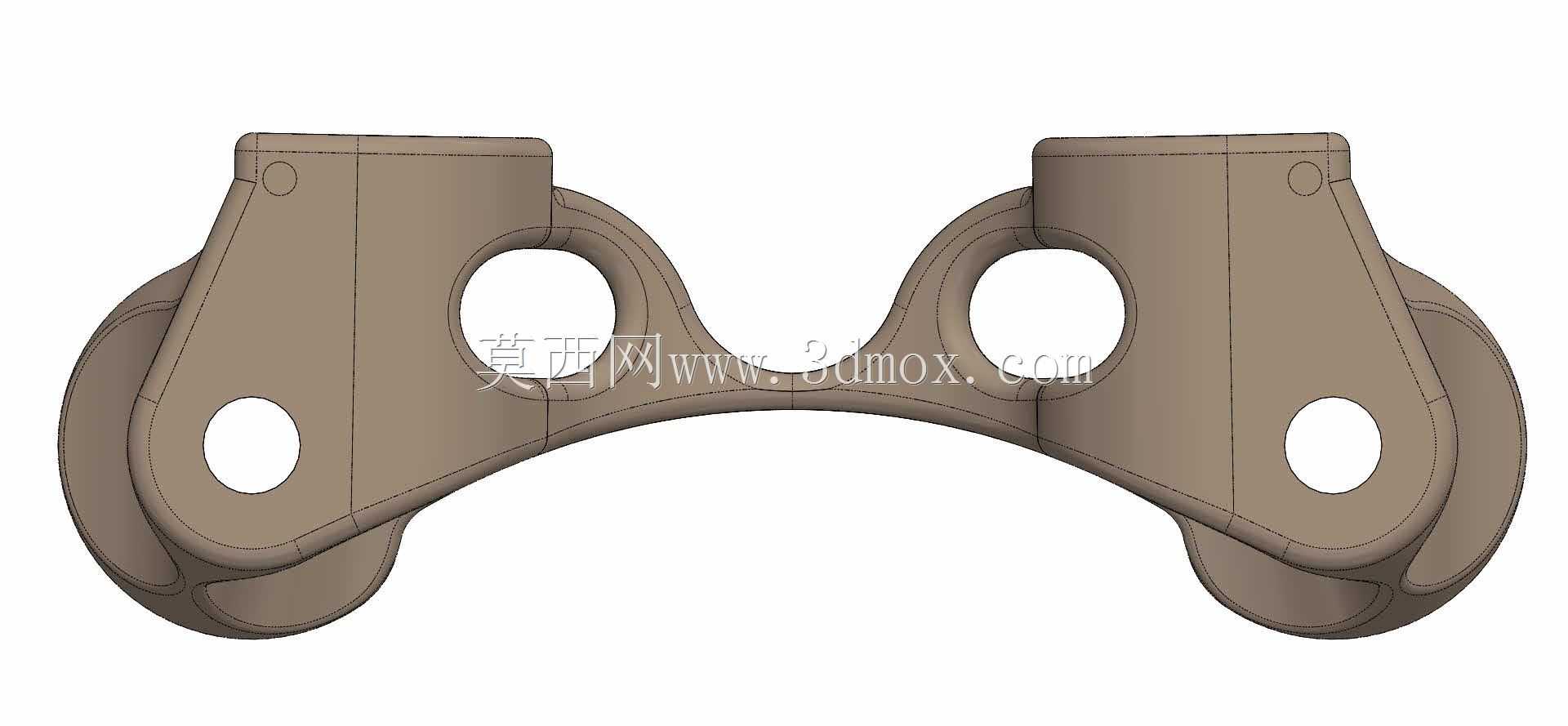

　　下部的两个支撑腿采用变截面曲面设计，从上部的对接环面向下逐渐收窄，与安装面接触的端面为平面，保证与箭体安装面的完全贴合，支撑腿的曲面弧度经过多轮迭代验证，在保证壁厚均匀的前提下，让每一处结构的材料都能参与载荷传递，不存在多余的冗余材料。从安装边界来看，该支座的下部安装孔位间距、配合面的尺寸公差都严格匹配箭体连接环带的安装接口，安装时不需要额外的转接件，可直接通过螺栓固定在箭体壁板的连接支座上，装配流程简单，互换性强，能够满足火箭批量生产时的快速装配需求。在结构细节处理上，所有的棱边都做了圆角过渡处理，避免加工和装配过程中出现应力裂纹，同时也能减少飞行过程中气动加热带来的局部热应力集中问题。整个结构的壁厚保持均匀一致，

　　既适合采用一体化机加工成型，也适配金属3D打印的增材制造工艺，可根据不同的生产批次需求选择对应的加工方式，降低生产制造成本。这类轻量化支座的应用，能够在保证连接强度与刚度的前提下，有效降低箭体结构的死重，提升火箭的有效载荷运载能力，是航天结构轻量化设计思路在小型连接零件上的典型落地应用，其设计逻辑也可以延伸到其他对重量控制有严苛要求的高端装备连接结构设计中，为同类异形支座的轻量化设计提供可参考的构型思路。
