ULA-FM02火箭配套结构件三维设计

　　在航天发射配套构件的设计体系中，这类适配ULA系列的结构配件，主要承担箭体内部管路、线缆与舱段结构的连接定位作用，是箭体总装环节里不起眼但直接影响装配可靠性的小型承载构件。从实际应用场景来看，这类构件会被安装在火箭舱段的内壁预留安装位上，既要承受发射阶段的高频振动载荷，也要适配箭体内部紧凑的排布空间，不能与周边的燃料管路、电气线束产生运动干涉，同时还要满足轻量化的设计要求，尽可能降低非有效载荷的重量占比。

　　设计这类构件的时候，首先要锚定的是安装边界的约束条件，箭体舱段的内壁安装面为弧面结构，构件的安装贴合面必须完全匹配舱壁的曲率公差，否则装配时会出现应力集中的问题，长期振动下容易出现连接松动。构件本身的结构采用一体化铣削成型的思路，没有多余的拼接焊缝，避免焊接带来的形变与强度缺陷，整体的质量分布经过多轮迭代优化，在保证结构强度满足过载要求的前提下，尽可能去除非承载区域的材料冗余，最终实现密度、质量与体积的匹配平衡，表面面积的参数设定也兼顾了后续表面处理工艺的要求，不管是做阳极氧化还是特种涂层喷涂，都能保证涂层附着的均匀性，不会出现局部积液或者涂层厚度不均的问题。

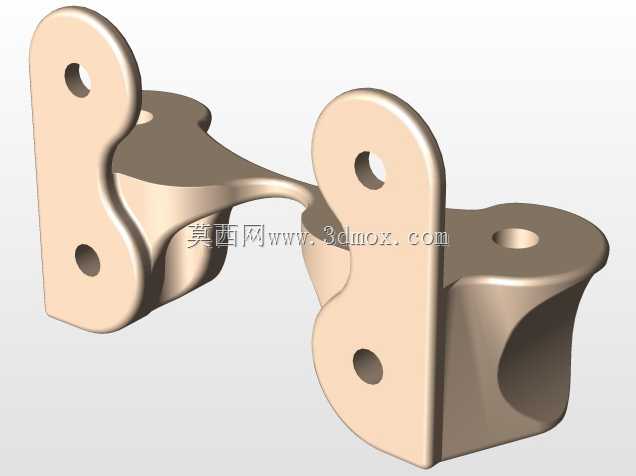

　　从功能特性上看，这个构件设置了多组定位孔位与卡接槽位，既可以通过标准紧固件实现与舱壁的刚性连接，也能通过卡接结构快速固定对应规格的线束与管路，不需要额外增加固定卡箍，减少总装时的零件数量，提升装配效率。构件的棱边全部做了圆角钝化处理，避免尖锐棱边在装配过程中划伤线缆绝缘层或者管路外壁，所有孔位的公差都按照航天级装配要求设定，同轴度、位置度公差控制在合理区间，保证批量装配时的互换性，不需要针对单个零件做修配调整。

　　在实际选型适配的时候，设计人员需要重点核对构件的安装孔位间距与舱壁预留孔位的匹配度，同时要确认构件突出安装面的高度是否在周边部件的运动包络范围之外，避免火箭飞行过程中因结构形变产生剐蹭。另外这类构件的材料选用需要兼顾强度与轻量化要求，一般采用高强度铝合金作为基础材料，经过热处理后达到对应的强度指标，表面处理工艺要满足航天环境下的防腐蚀、防盐雾要求，适应发射场的复杂环境条件。

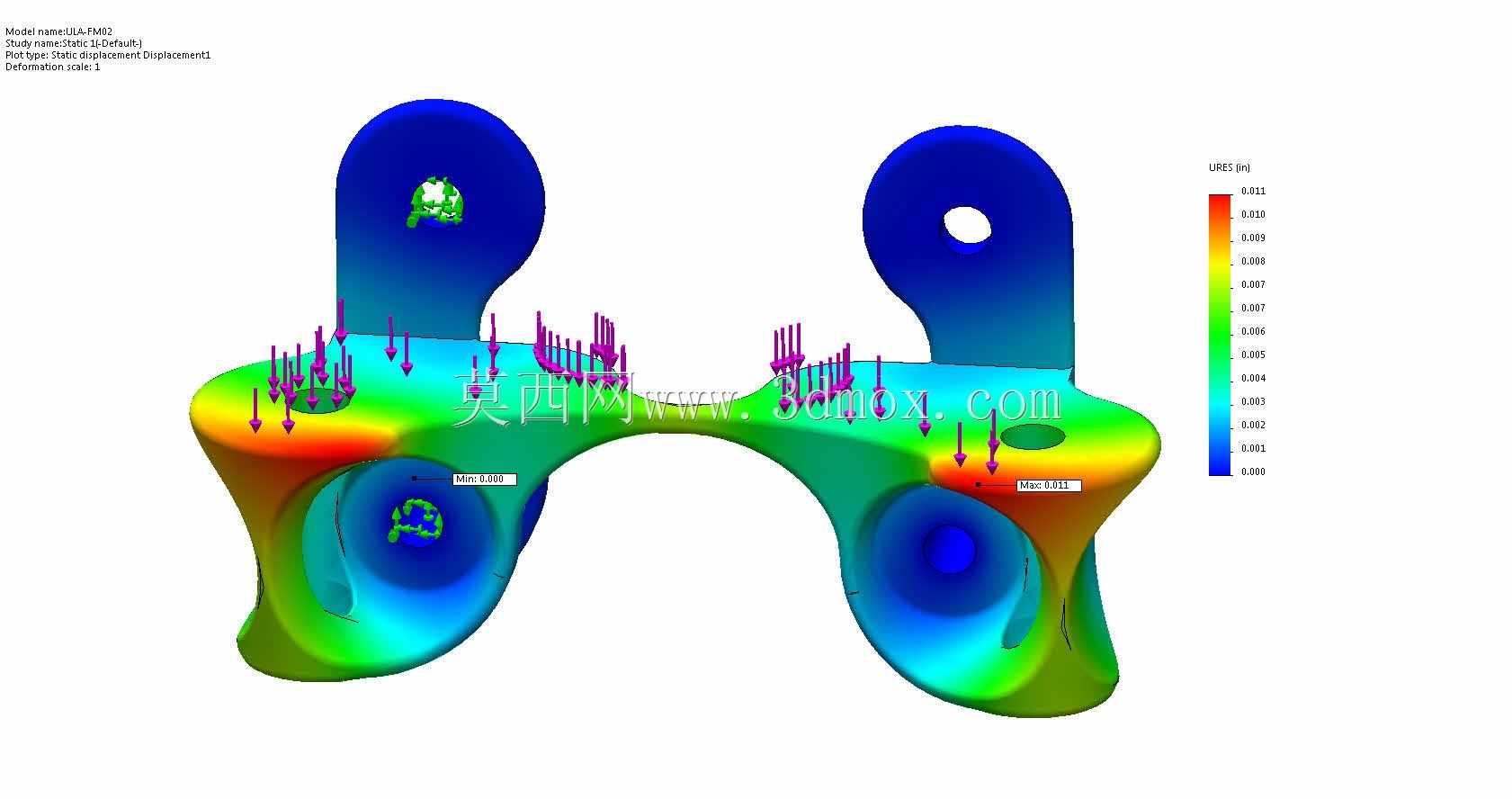

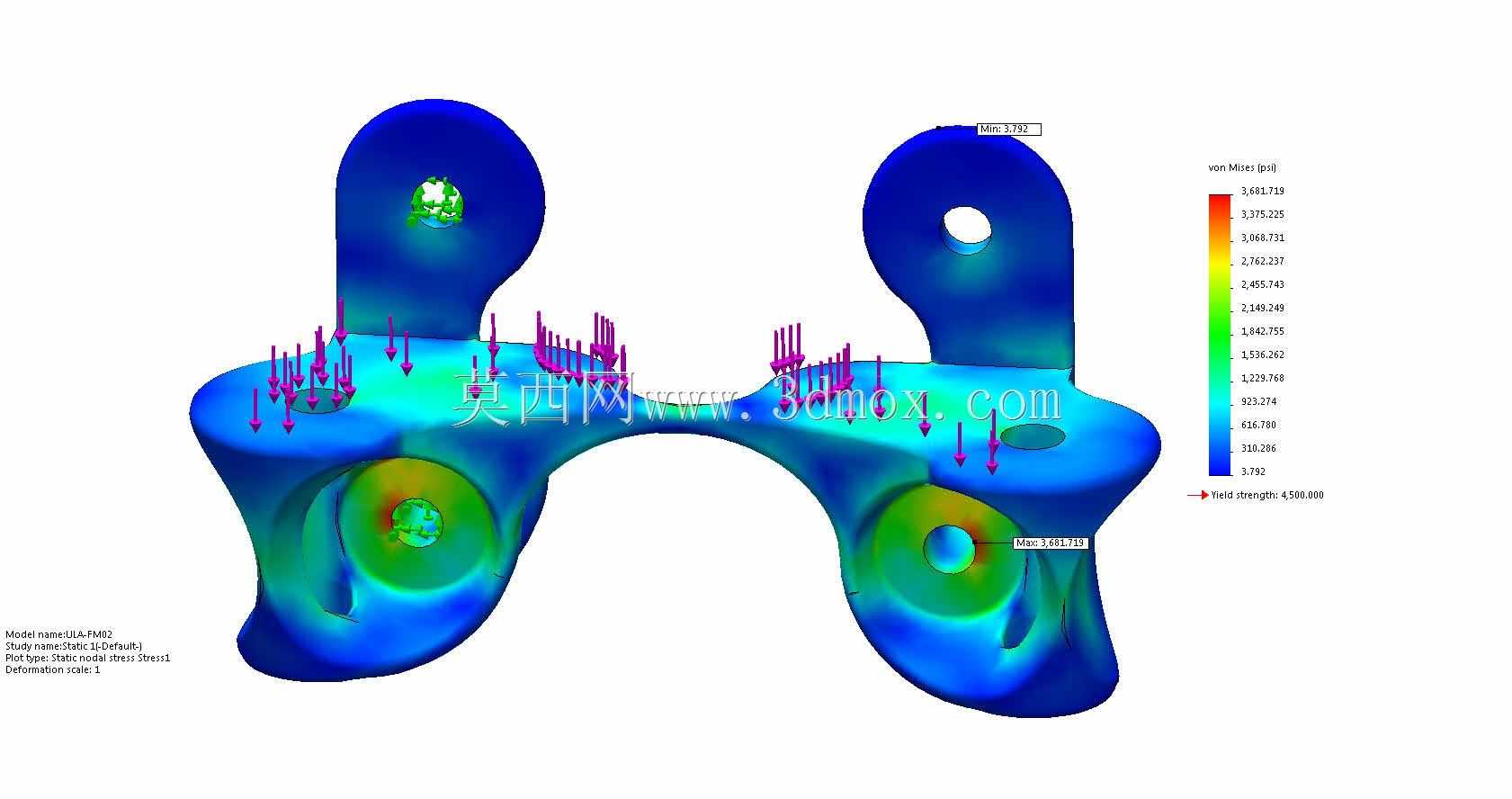

　　建模过程中，需要重点还原构件的所有细节特征，包括孔位的倒角、卡接槽的让位结构、安装面的曲率细节，不能随意简化承载区域的结构特征，否则后续做有限元强度仿真的时候会出现结果偏差，无法准确模拟构件在实际载荷下的应力分布情况。对于安装贴合面的粗糙度要求，建模时也要在对应特征上做好标注，方便后续加工环节明确工艺要求，保证装配时的贴合精度。这类小型结构件虽然整体尺寸不大，但是在箭体总装中的用量并不少，每一处的设计偏差累积起来都可能影响整个舱段的装配精度，因此设计过程中需要反复核对安装边界、功能接口、强度冗余三个核心维度的参数，确保构件在实际使用中能够稳定发挥连接定位的作用，不会因自身结构问题影响整个发射任务的可靠性。
