2.5英寸面板安装式背接压力表结构设计

　　在液压试验台、气动控制机柜、工业制程管路、小型空压设备、净水处理机组这类需要在设备面板上直观展示压力参数的场景里，面板安装式压力表是选型时的高频选项，这款2.5英寸规格的产品刚好适配多数中小型设备的面板开孔需求，不会因为表径过大挤占面板上其他按钮、显示屏的安装空间，也不会因为表径过小导致操作人员在常规操作距离下无法快速读准压力数值。

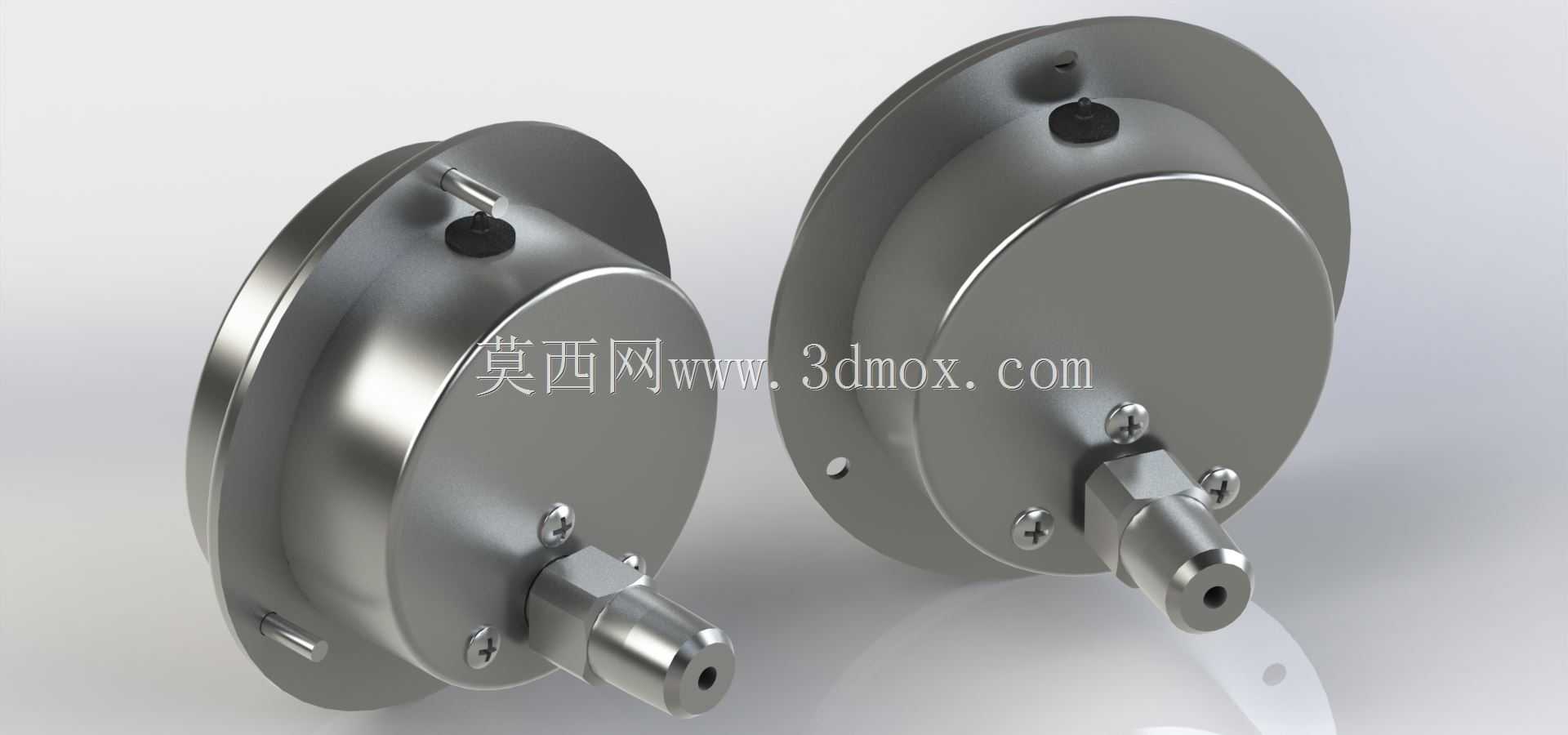

　　从实际安装逻辑来看，这款压力表采用背部1/4"MNPT外螺纹连接的方式，和常规径向侧接的压力表不同，背接结构的管路走线全部隐藏在设备面板后方，面板正面仅露出圆形表盘和固定法兰边，整套设备的操作面整洁度更高，也能避免现场作业时管路被意外磕碰导致的接头松动、介质泄漏问题。安装时只需要在设备面板上开出对应直径的圆孔，将压力表从面板正面穿入，依靠表身自带的前法兰边贴合面板正面，再通过背部的锁紧螺母从面板后侧拧紧固定，不需要额外设计定制安装支架，普通钣金面板、塑料机柜面板都能完成装配，安装工序简单，后期维护更换时不需要拆解设备内部的管路布局，只需要松开背部锁紧螺母就能从正面拆出表体，大幅降低现场运维的工作量。

　　功能设计上，这款压力表覆盖0-10000psi的压力量程，能够适配中高压气动回路、液压动力单元、高压流体输送管路的压力检测需求，表盘采用清晰的刻度线标识，每1000psi设置长刻度标识，中间间隔设置短刻度做细分，搭配黑色尖头指针，在车间常规照明条件下就能快速识别压力数值，避免读数偏差。指针结构做了可调设计，在组装调校阶段可以根据实际校准需求微调指针初始位置，抵消机芯装配带来的初始误差，保证压力检测的精度符合使用要求。表壳采用金属材质制作，前法兰边做了圆弧倒角处理，既避免安装时锐边划伤操作人员，也能提升表体和面板贴合处的密封效果，减少车间内的粉尘、水汽从安装缝隙进入设备内部的概率。

　　从结构设计的细节来看，表体的整体厚度控制在适配常规机柜安装的尺寸范围内，背部的螺纹接头长度预留了足够的面板厚度适配空间，1.5mm到5mm厚度的常见设备面板都能可靠锁紧，不会出现面板过薄锁不紧、面板过厚螺纹啮合长度不足的问题。表盘玻璃采用高透明耐刮材质，长期使用后不会因为反复擦拭出现划痕影响读数，表壳和玻璃的配合处做了密封结构，能够适应车间内多粉尘、偶尔有液体飞溅的使用环境，避免内部机芯受潮锈蚀导致的指针卡滞、读数不准问题。表体侧面设置的固定螺丝结构，既可以用来锁紧表圈固定表盘玻璃，也能在调校完成后锁定内部机芯位置，避免设备运行过程中的振动导致机芯移位、压力示值漂移。

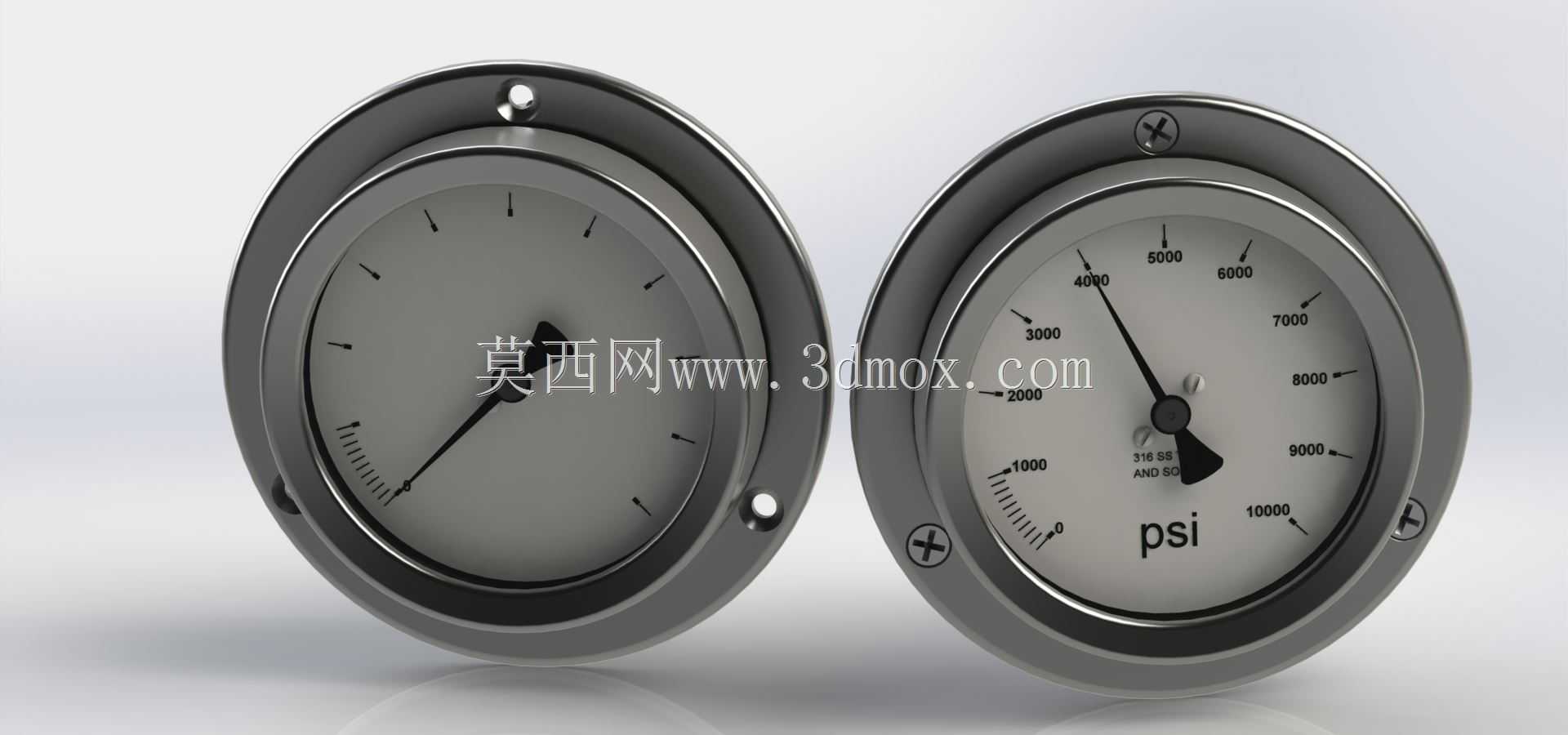

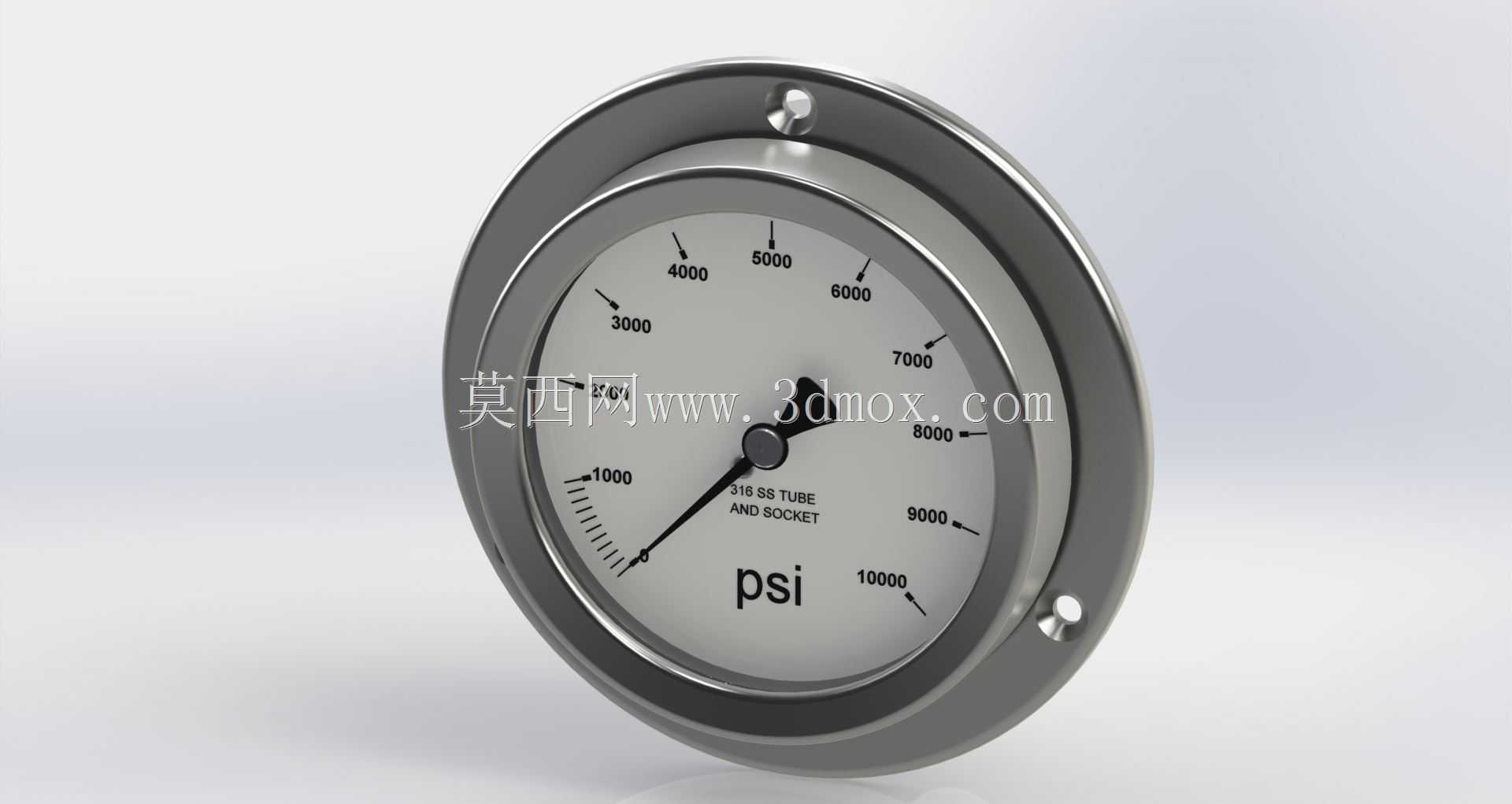

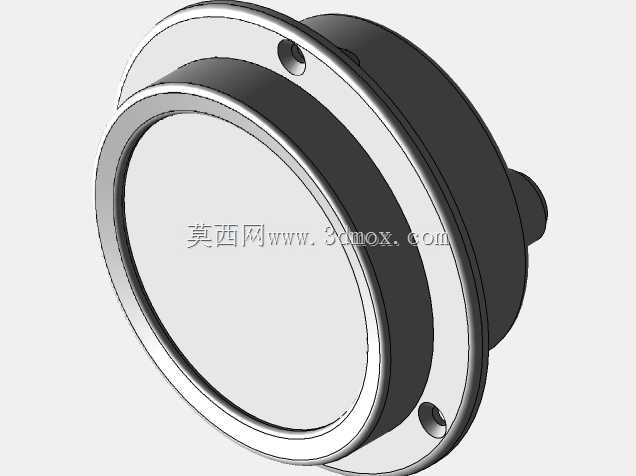

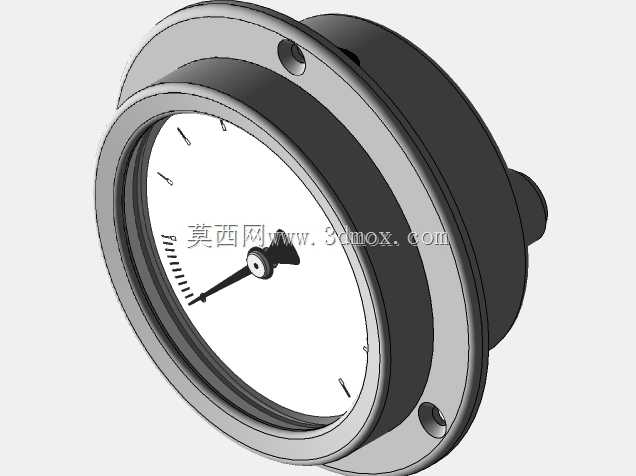

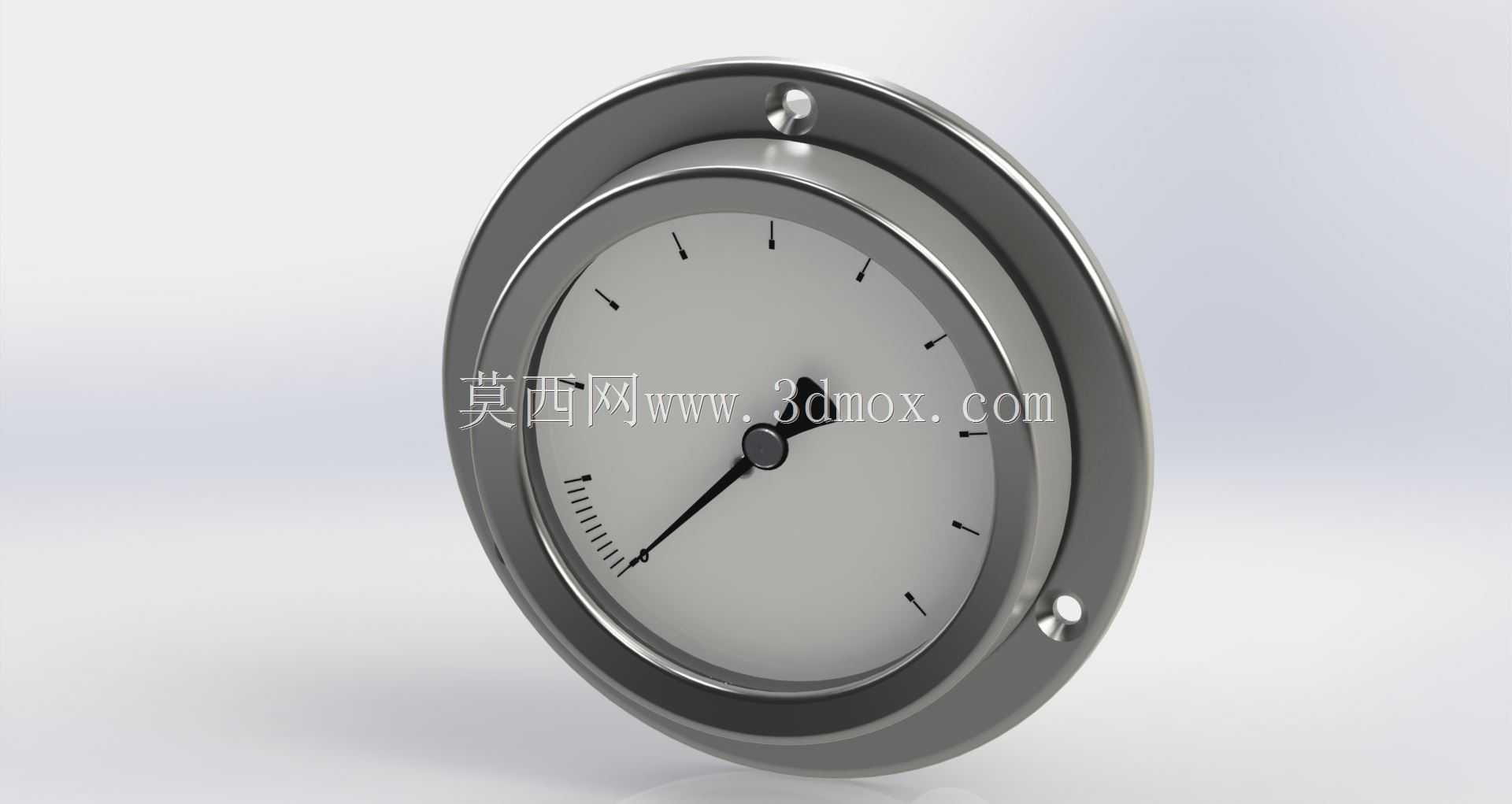

　　在三维建模的细节处理上，这款模型完整还原了表体的所有装配特征，包括前法兰的安装定位凸点、背部螺纹的牙型细节、表盘刻度的印刷特征、指针的形状结构、表壳的固定螺丝位置，在做设备整体装配仿真的时候，可以直接将模型导入装配体，匹配面板开孔尺寸、预留背部管路的安装空间，检查安装过程中是否会和柜内其他元器件出现干涉问题，不需要设计人员再从零开始绘制表体模型，能够大幅缩短设备整体设计的周期。建模时对表体的圆角、倒角细节都做了还原，渲染后的效果和实物一致，在做设备方案展示、产品说明书配图的时候，可以直接调用模型渲染图，不需要额外拍摄实物样品。

　　实际选型应用中，这类面板安装压力表需要根据被测介质的特性选择对应的机芯密封材质，但从安装尺寸的通用性来说，这款2.5英寸背接式压力表的安装边界完全符合行业通用的规范，不管是替换旧设备上的损坏压力表，还是在新设备设计中选型，都不需要对面板安装孔、背部管路接头做特殊修改，适配性极强。在做设备的人机工程设计时，2.5英寸的表径刚好对应操作人员站立操作时的最佳识别尺寸，不需要俯身凑近就能读清压力数值，搭配面板上的其他操作元件，整体操作面板的布局合理性更高。
