滑块式弹性联轴器三维结构设计

　　在各类工业传动系统中，两轴之间的连接与扭矩传递是设备稳定运行的核心环节之一，滑块式弹性联轴器作为挠性联轴器的典型品类，广泛应用于存在一定径向、角向安装偏差的传动场景中，从常规的轻工输送设备、中小型机床进给轴，到风机、水泵类通用流体设备的动力端连接，都能见到这类结构的身影。不同于刚性联轴器对安装同轴度的极高要求，这类滑块联轴器通过中间的十字滑块结构，可补偿两轴在装配过程中产生的径向偏移、少量角向偏差以及轴向窜动，避免轴系因安装对中误差产生额外的附加载荷，有效延长轴承、密封件等周边易损件的使用寿命。

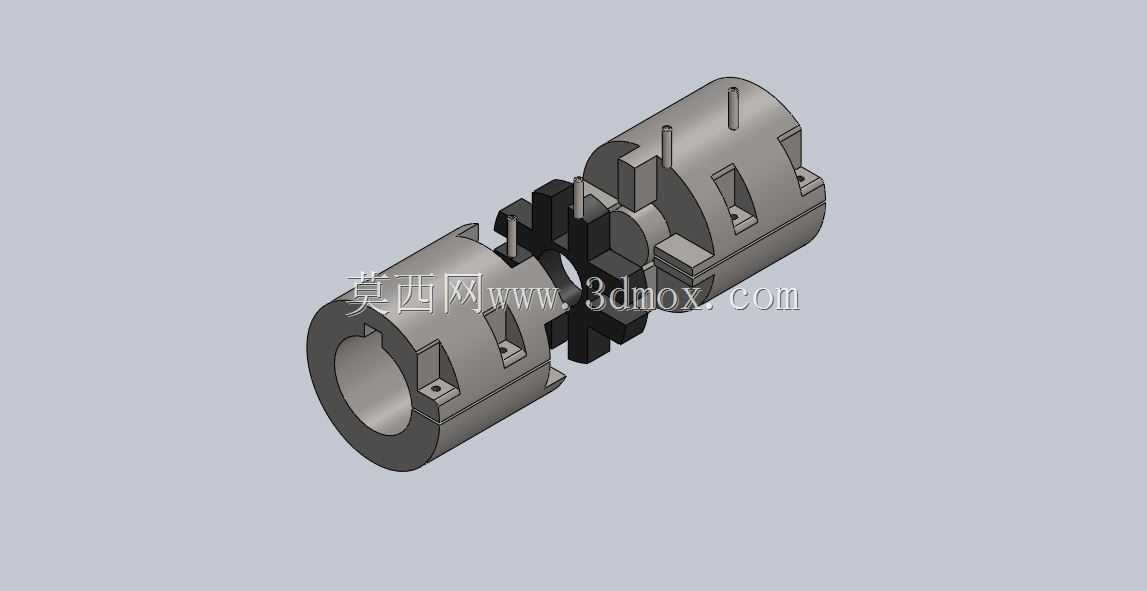

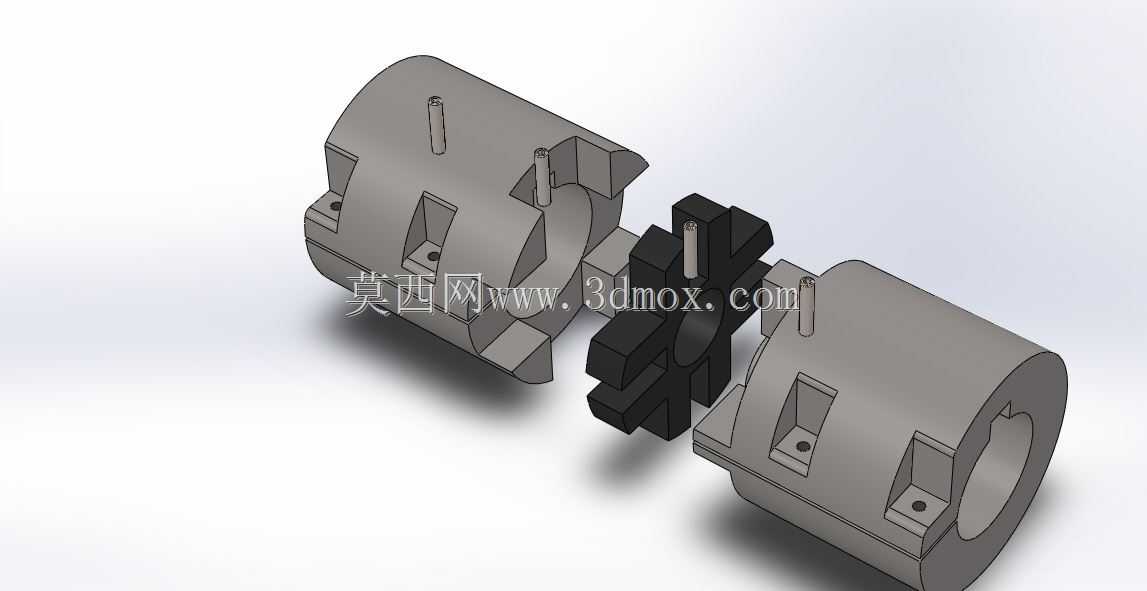

　　从结构组成来看，这套联轴器分为左右两个半联轴节与中间的十字滑块三个核心部件，两个半联轴节的端面上开有对称分布的径向凹槽，中间滑块的两侧带有互相垂直的凸榫，装配时凸榫分别嵌入两侧半联轴节的凹槽内，当两轴存在相对偏移时，滑块可在凹槽内做小幅滑动，以此抵消安装偏差带来的传动卡滞问题。半联轴节的轴孔采用通孔设计，侧面预留紧定螺钉安装位，可通过紧定螺钉实现与轴的周向与轴向固定，这种固定方式装拆便捷，适合中小扭矩、转速不超过额定阈值的传动场景。半联轴节的外侧设计有对称的减重与安装工艺槽，在保证结构强度的前提下尽可能降低整体转动惯量，减少传动过程中的动不平衡量，避免高速运转时产生额外振动。

　　设计这类联轴器时，首先需要根据传动系统的额定扭矩、最高工作转速确定半联轴节的外径、轴孔直径范围，以及中间滑块的厚度与凸榫尺寸，通常半联轴节的材质选用45号钢调质处理，兼顾强度与加工经济性，中间滑块则选用耐磨尼龙或者铸铜材质，既保证滑动过程中的耐磨性能，又能起到一定的缓冲吸振作用，减少传动过程中的冲击载荷传递。需要注意的是，滑块与凹槽之间的配合间隙需要控制在合理范围内，间隙过小会导致滑动阻力过大，偏差补偿能力下降，甚至在运转过程中出现卡滞；间隙过大则会导致传动回程误差增大，在正反转频繁的传动场景中会产生明显的冲击噪音，同时降低传动精度。

　　在安装边界方面，这类联轴器的轴向安装尺寸需要根据半联轴节的轮毂长度、滑块厚度确定总装后的轴向长度，安装时需要预留一定的轴向窜动间隙，避免轴系热胀冷缩时对半联轴节产生额外的轴向推力。径向安装空间则需要预留出半联轴节外径加上紧定螺钉装拆所需的操作空间，通常在半联轴节径向外侧预留不小于10mm的操作余量，方便装配时使用内六角扳手拧紧紧定螺钉。轴孔与传动轴的配合通常选用H7/k6的过渡配合，既保证装配时的同轴度，又不会出现装拆困难的问题，对于扭矩较大的应用场景，也可在轴孔处增加键槽结构，通过平键传递更大的扭矩，避免紧定螺钉打滑失效。

　　实际应用选型过程中，需要先核算传动系统的峰值扭矩，预留1.5到2倍的安全系数来确定联轴器的额定扭矩规格，同时核对工作转速是否在联轴器的许用转速范围内，当转速较高时，还需要对联轴器做动平衡处理，避免高速运转时的振动影响设备运行精度。这类滑块联轴器不适合用于转速过高、轴向偏移量过大的场景，当两轴角向偏差超过1度时，滑块的滑动磨损会急剧加快，此时需要选用补偿能力更强的膜片联轴器或者波纹管联轴器。日常维护过程中，需要定期检查滑块的磨损情况，当滑块凸榫的磨损量超过原厚度的10%时，需要及时更换中间滑块，避免因滑块磨损间隙过大导致传动冲击加剧，损坏两端的传动部件。
